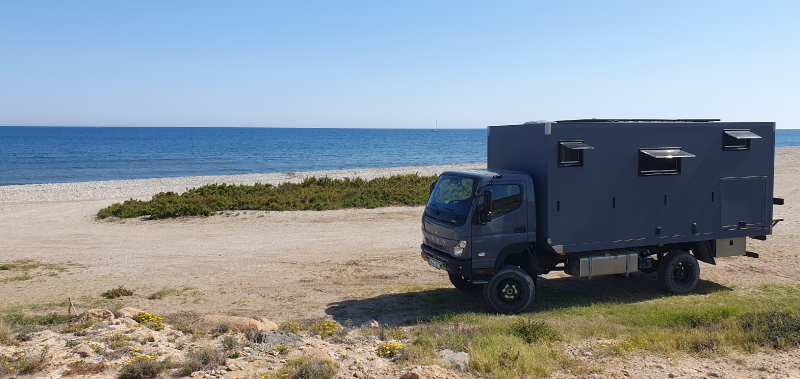

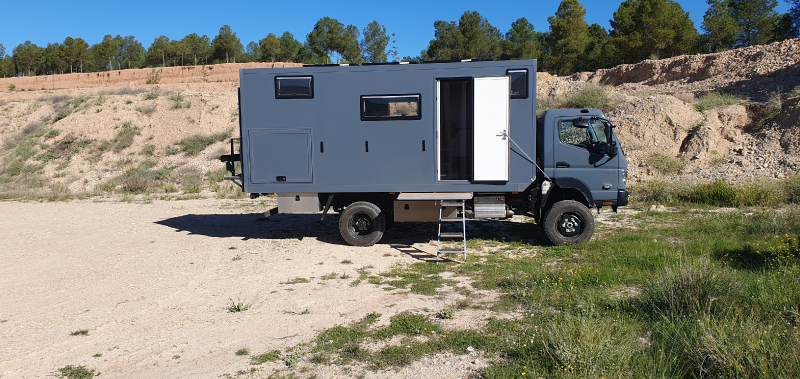

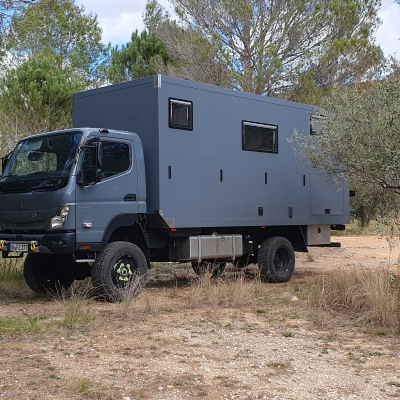

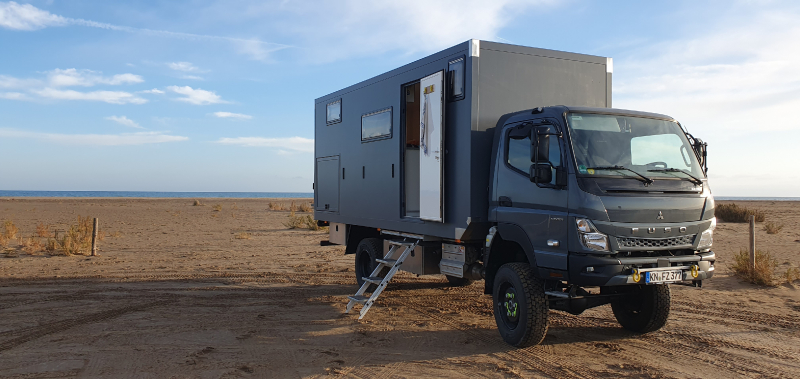

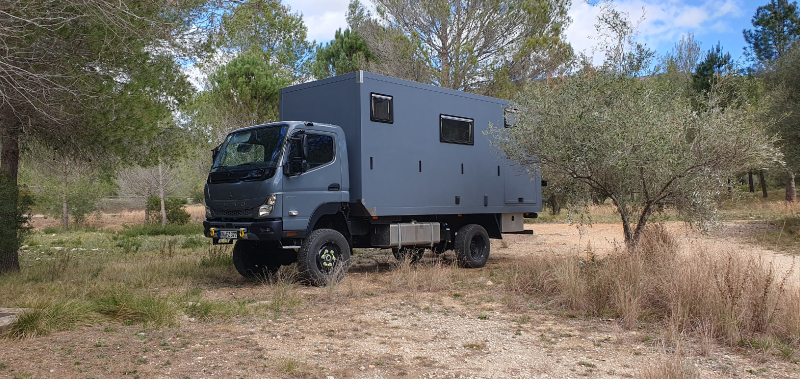

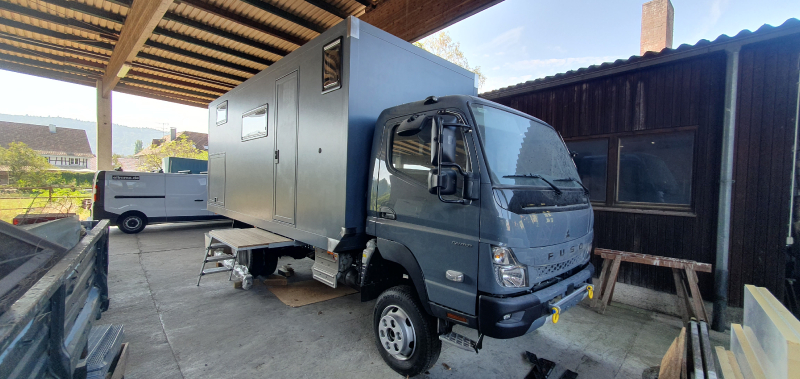

Fuso Canter 4x4 (#3279)

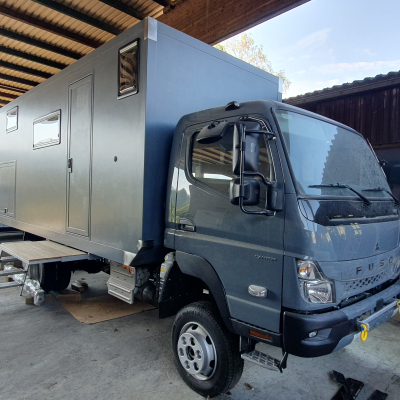

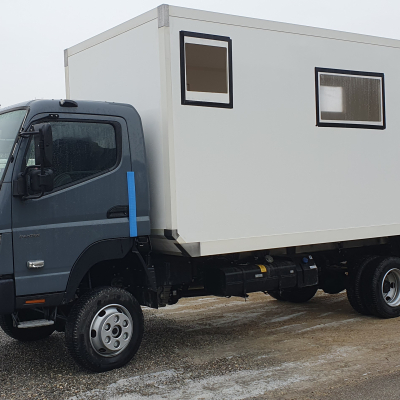

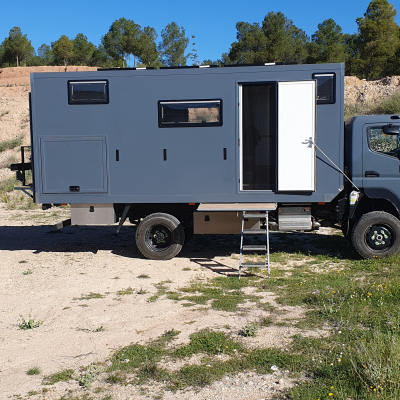

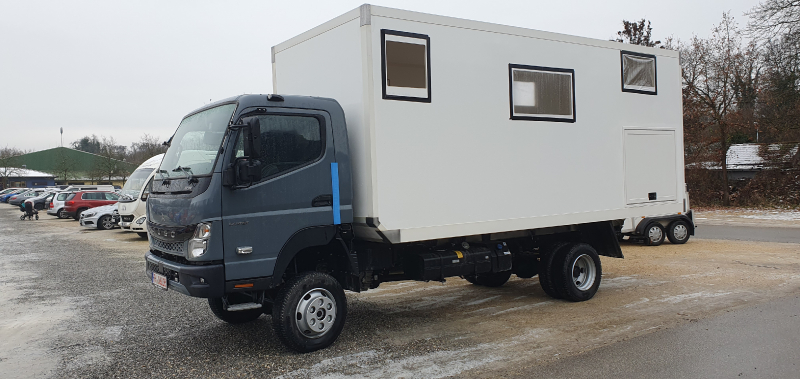

Das Fahrgestell wurde neu gekauft. Ein Kabinenbauer fertigte die Leerkabine mit Türen und Klappen sowie den Zwischenrahmen. Der Innenausbau sowie alles weitere ist 100% Eigenbau. Der Aufbau ist jetzt 98% abgeschlossen. Ein paar Kleinigkeiten sind noch zu tun, aber erst Mitte '24 nach dem ersten Probeurlaub :-))

General Information

Manufacturer and model Fuso Canter 6C18 (4x4)
Name Peter Stadelhofer
Year of manufacture 2022
For sale? no

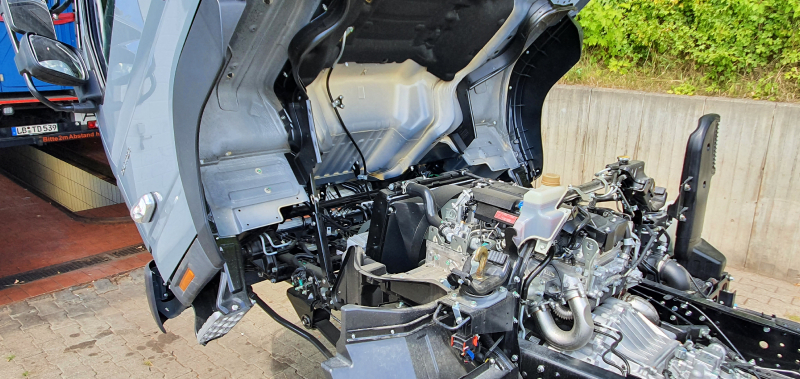

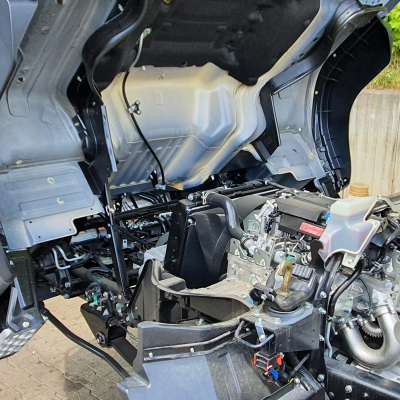

Engine

Engine type Diesel
Cubic capacity 3.0
Number of cylinders 4
Horsepower 175
Torque 430 Nm
Other
Der Motor ist Euro 6e

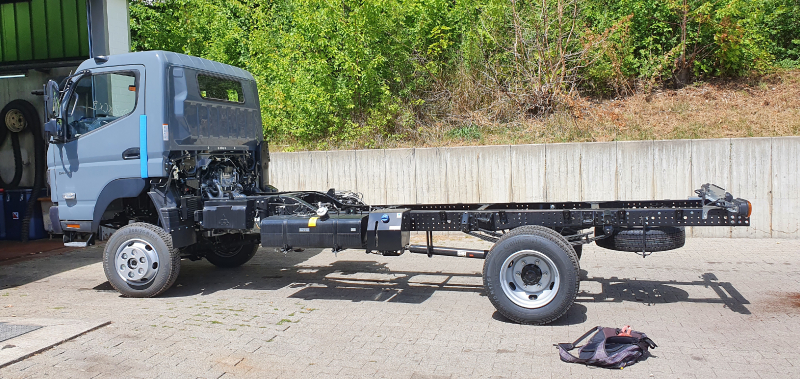

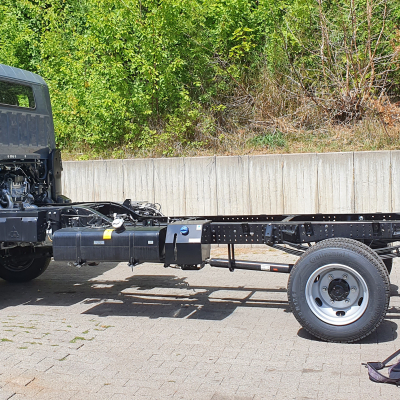

Chassis

4x2, 4x4, 6x6, 8x8 4x4
Wheel base 3865
Number of seats 3

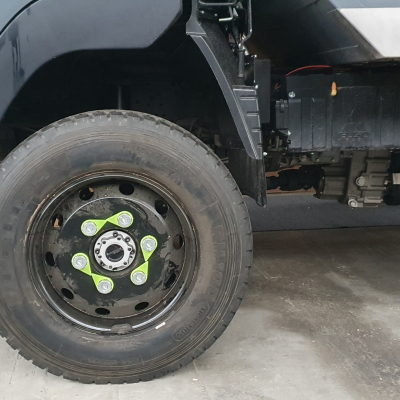

Tyre size 285/70R19.5

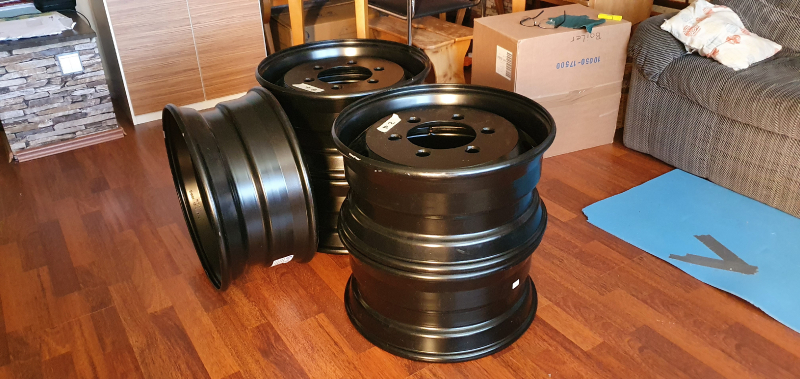

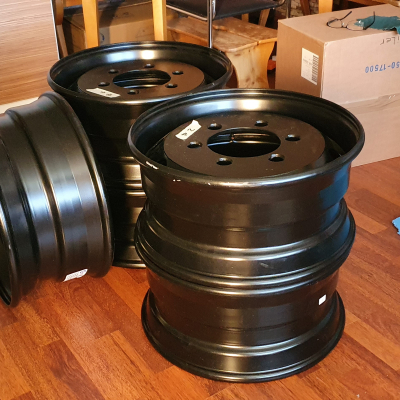

Rim size 8.25 x 19.5 von Gabo
Type of tyre Petlas RH100
Tank capacity 250 Liter
Diesel filter no
Other

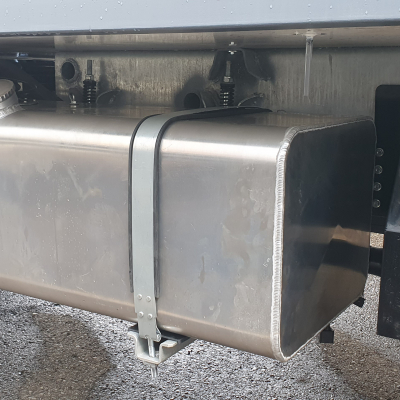

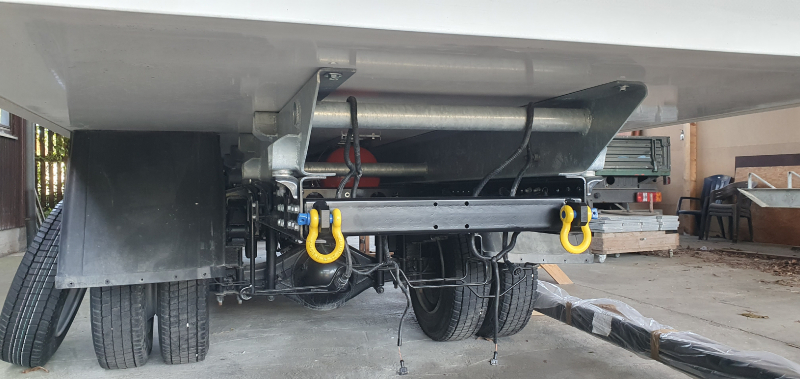

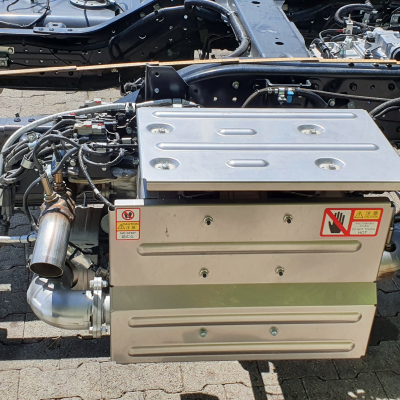

Tank ausgetauscht gegen einen 250 Liter Tank. AdBlue Tank wurde weiter nach hinten versetzt.
Permanent or manually selectable 4-wheel drive zuschaltbar, vorne Freilaufnaben
Diff locks ja

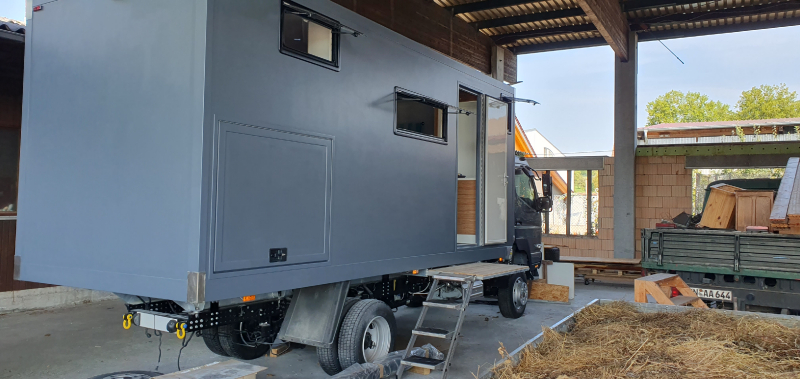

Cabin

Manufacturer of the cabin Archemobil
Inner dimensions (LxWxH) L 5400 x B 2100 x H 2215
Outer dimensions (LxWxH) L 5500 x B 2200 x H 2350
Cabin material GFK Sandwich
Kind and thickness of insulation 50 mm
Number of beds 2 - 3
Windows 6x Seitz S4
Subframe Federgelagert
Other

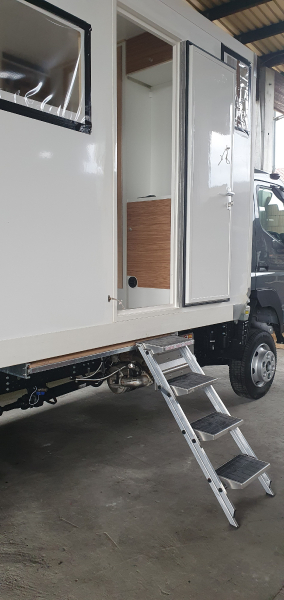

Eingangstüre, Durchgangstüre zum Fahrerhaus sowie Stauraumklappen sind von Outbound.
Doppelboden ca. 200 mm, hauptsächlich für Technik. Teilweise auch noch als Stauraum nutzbar.
Die Seitz-Fenster wurden als erstes umgerüstet da sie nicht moskitodicht sind. Moskitonetze wurden gegen schwarze Neher-Netze getauscht. Diese sind nun breiter und reichen seitlich ganz bis an den Rand, so das hier keine Moskitos mehr durchkommen. Das Material ist stabil und schrumpft nicht mit der Zeit. Außerdem sind sie schwarz un bieten einen super Durchblick. Über den Rollen wurden außerdem Bürstendichtungen angebracht, so das auch hier dicht ist. Die Verdunklungen wurden ebenfalls neu gemacht, mit dem gleichen Material, jedoch ebenfalls breiter bis an den Rand.

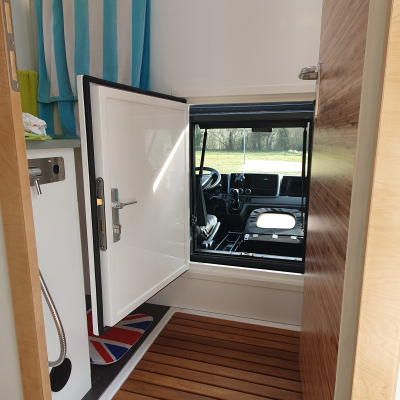

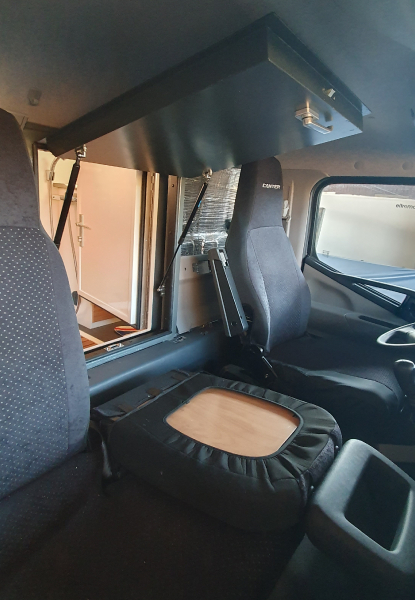

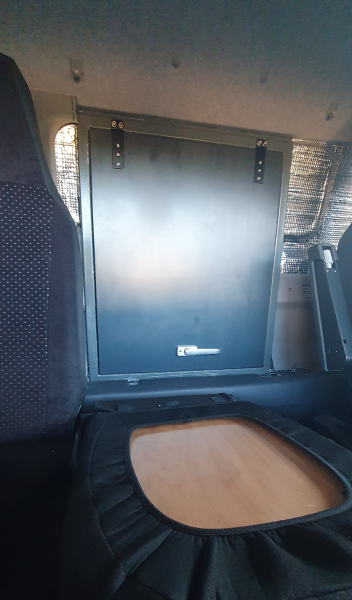

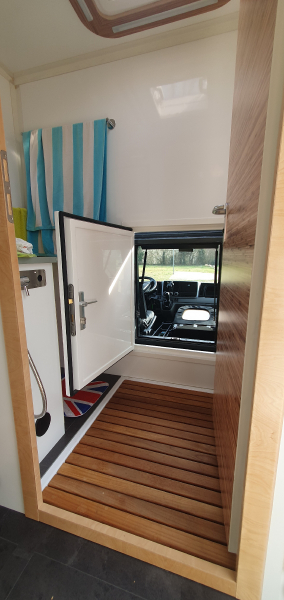

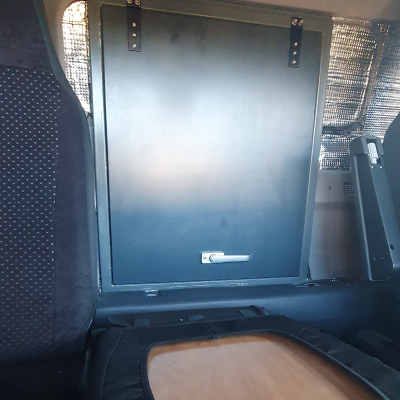

Für den Durchgang zum Fahrerhaus wurde ein Stück der Kabinenwand verwendet (Reststück Fensterausschnitt) und mit Schloss und Griffen versehen. 2 Gasdruckdämpfer halten die Klappe offen.

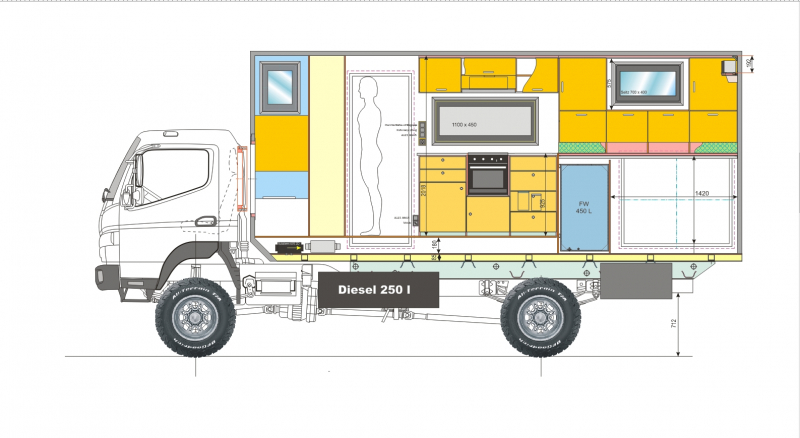

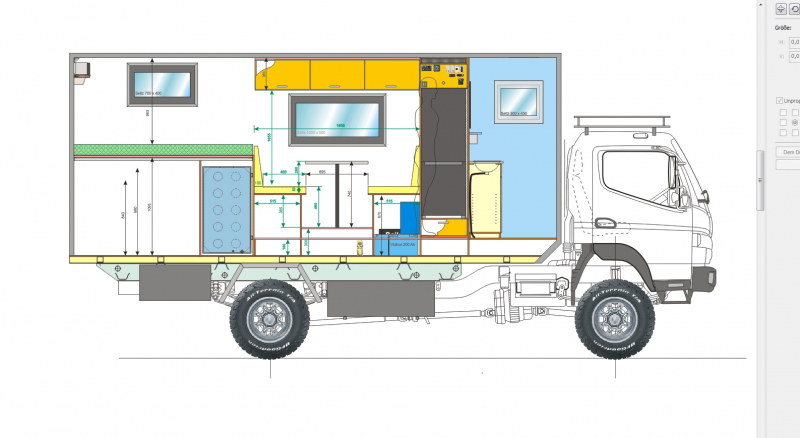

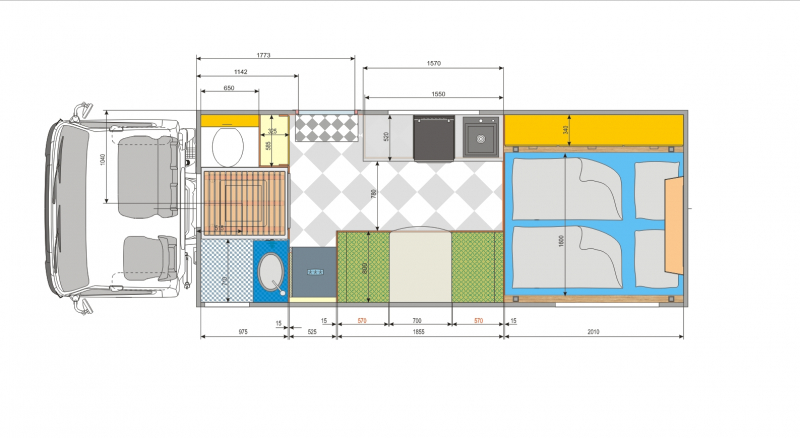

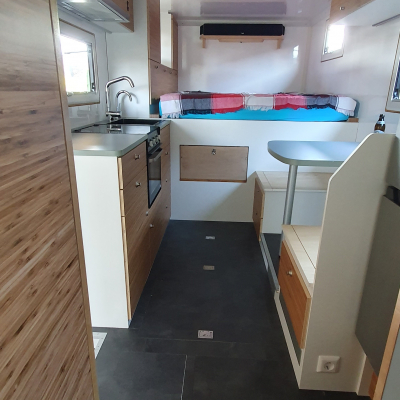

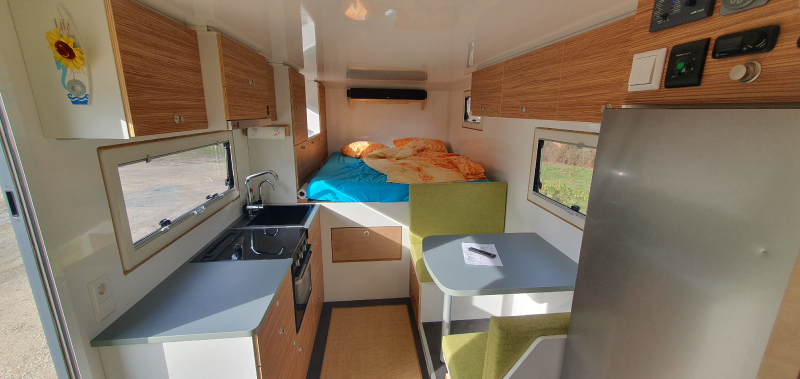

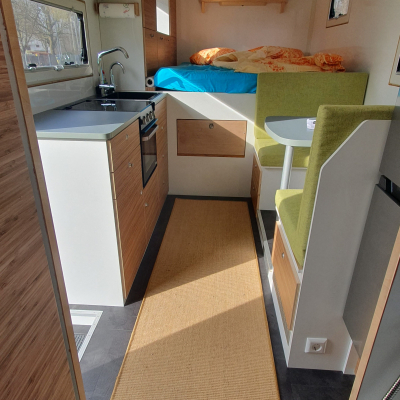

Floor plan

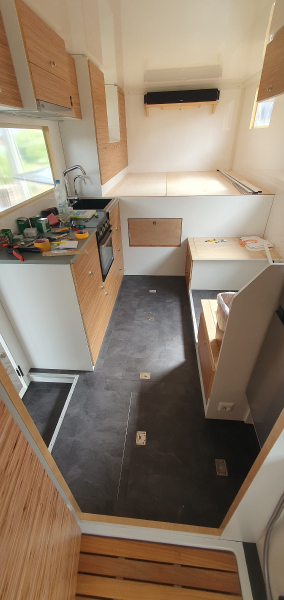

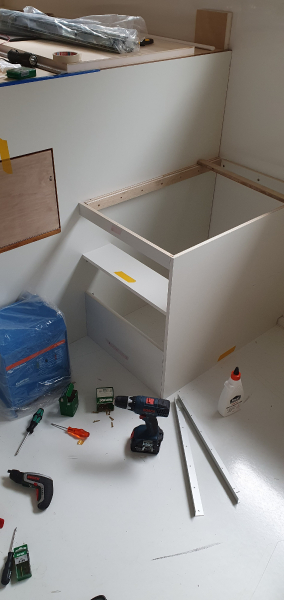

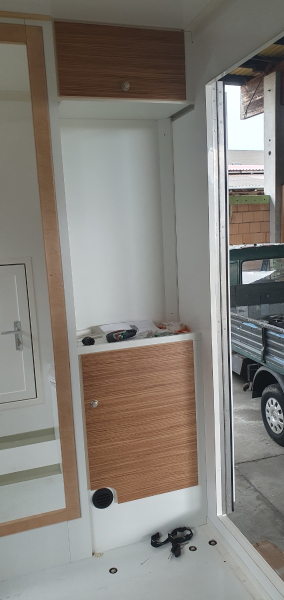

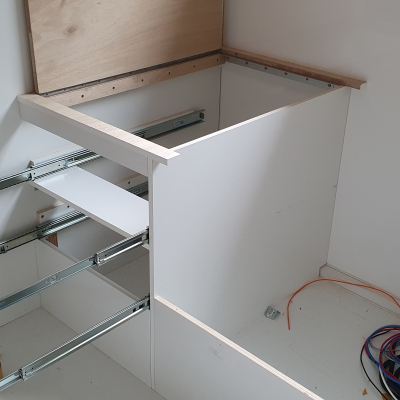

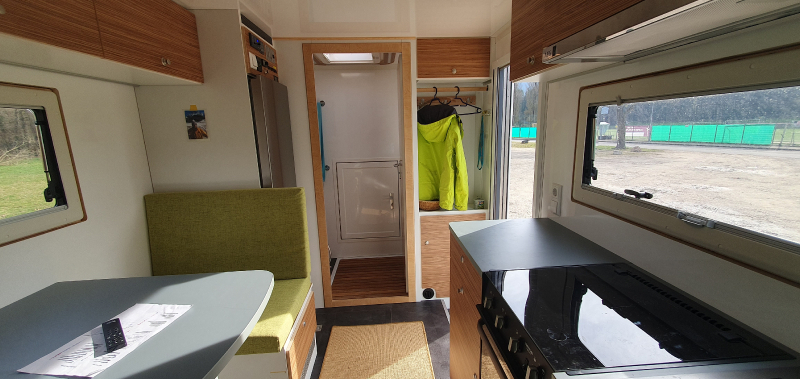

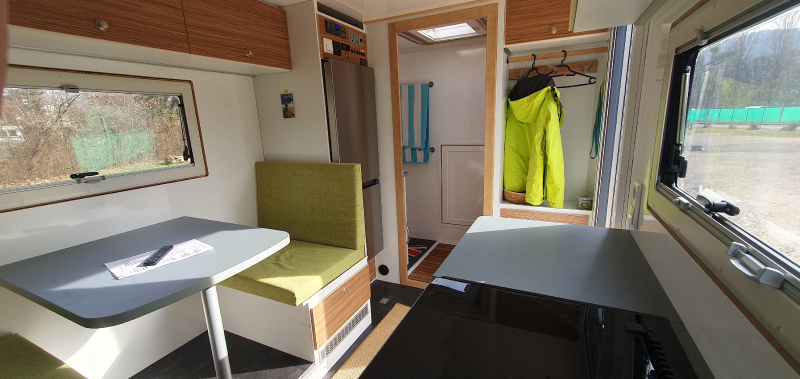

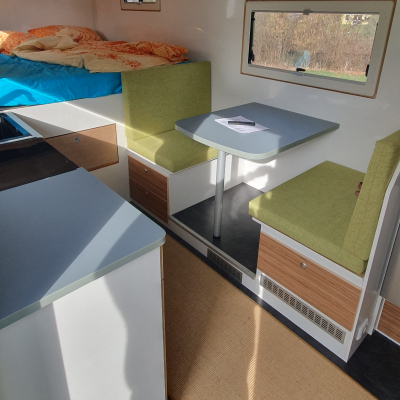

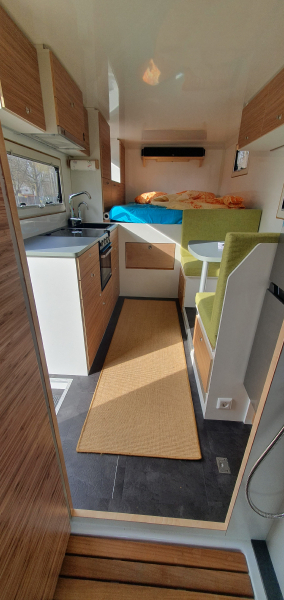

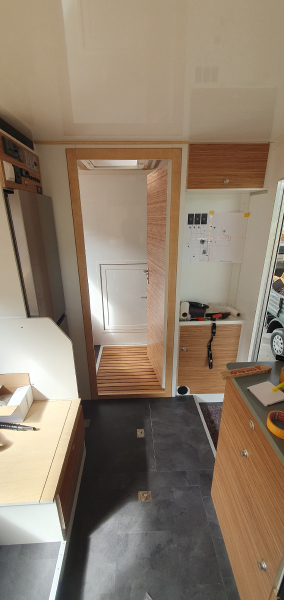

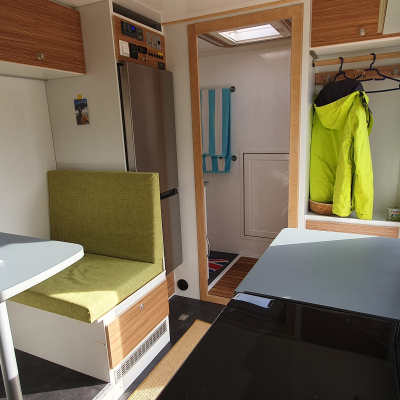

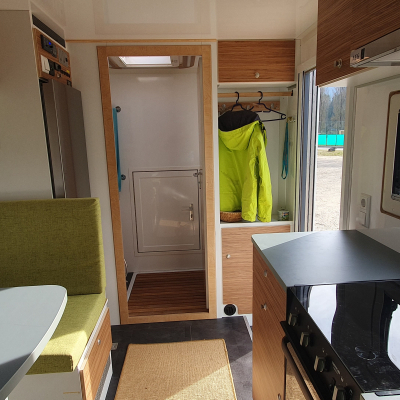

Furniture

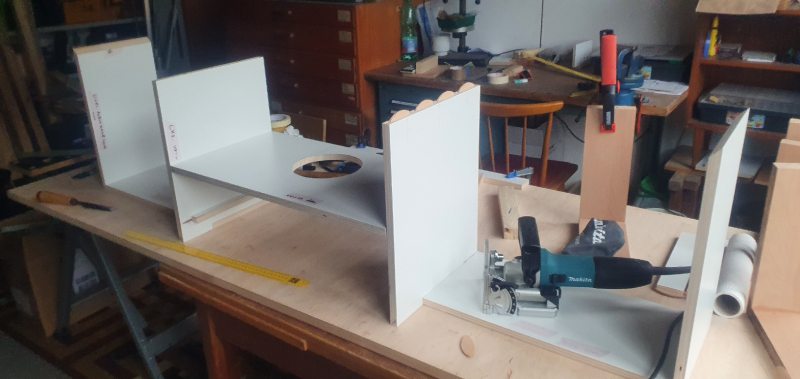

Material of furniture Wohnmobil-Möbelbauplatten Pappel/Ilomba, Fa. Vöhringer
Other

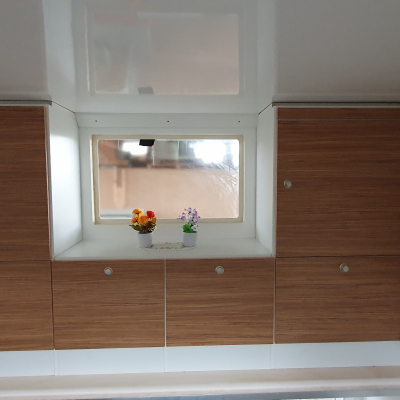

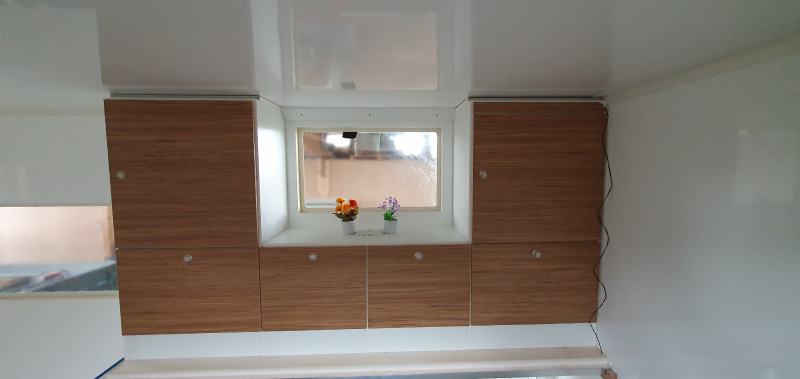

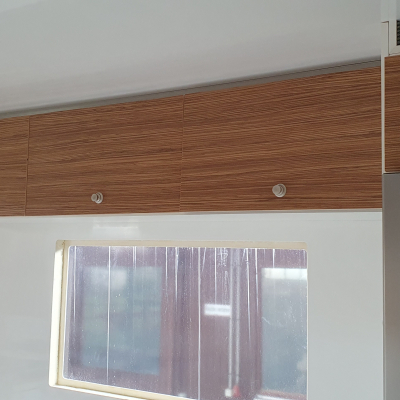

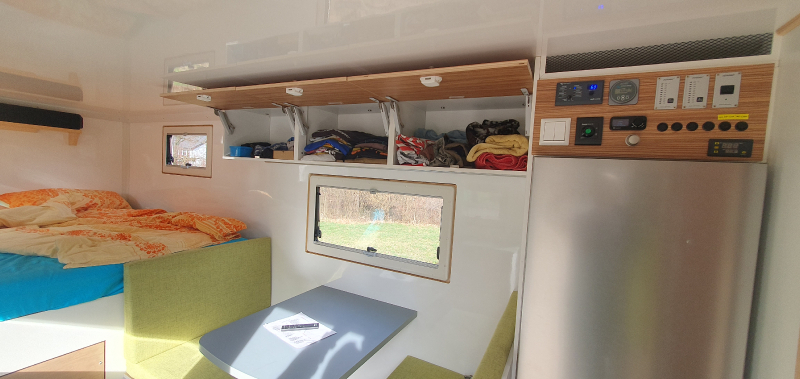

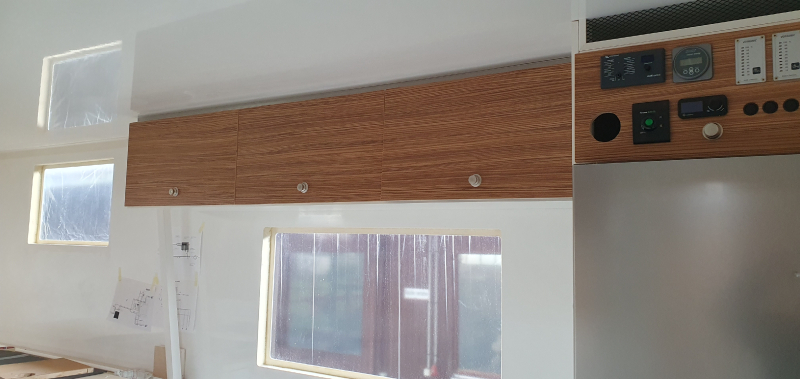

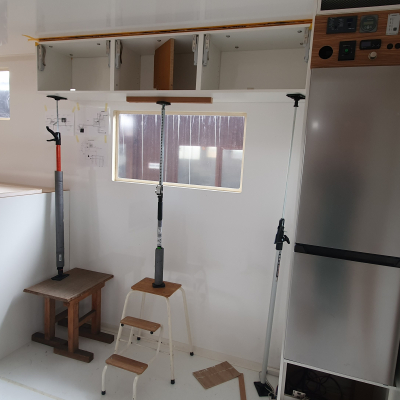

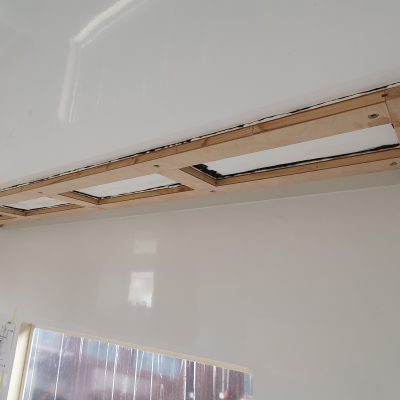

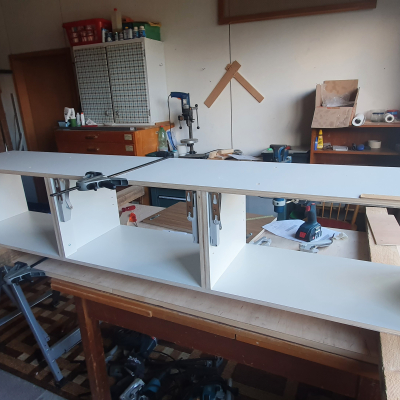

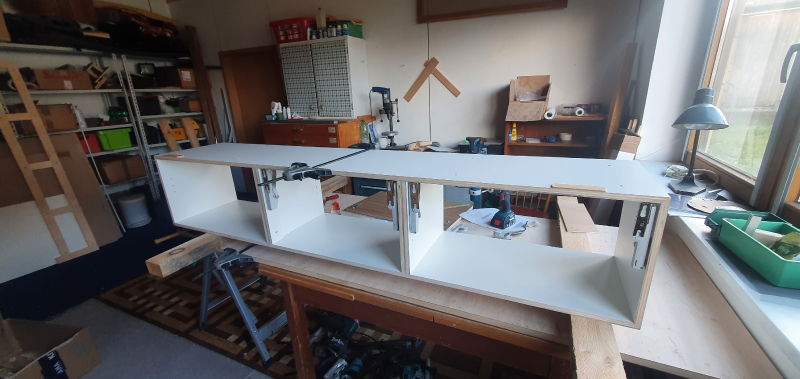

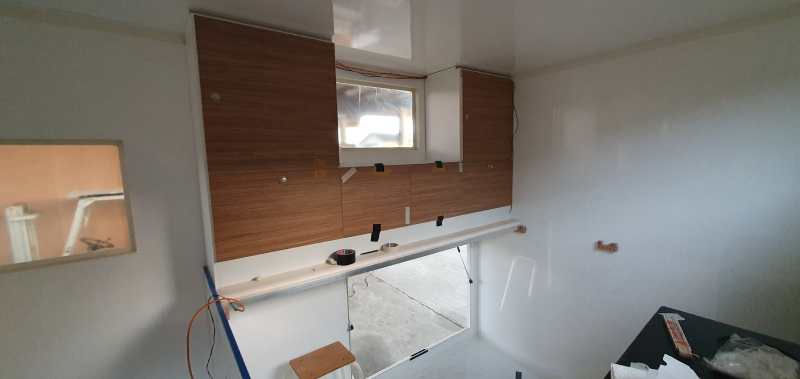

Die Hängeschränke wurden mit einem Zwischenrahmen aus Tischlerplatten mit Sikaflex 292i an die Decke geklebt. In den Zw.rahmen befinden sich mehrere M8 Gewindeinsätze, die Schränke können somit jederzeit abgeschraubt werden.

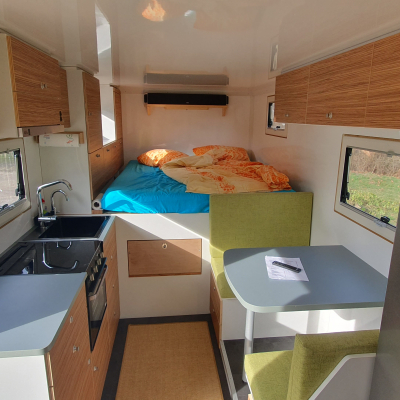

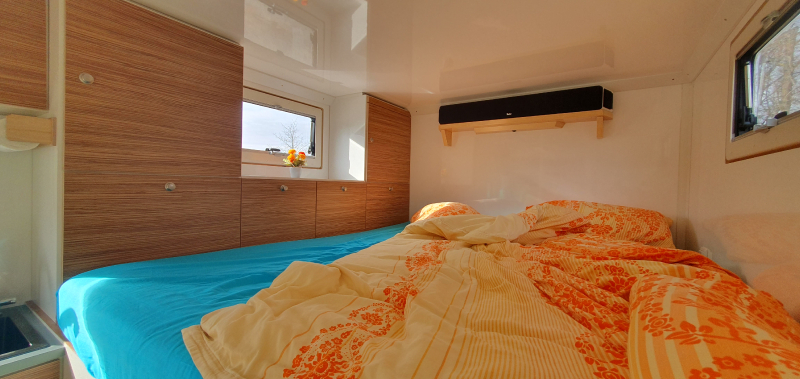

Die Platten für das Bett sind 30 mm dick, wiegen jedoch nur 4 kg/qm. Garnica Ultralight Pappel Sandwich. Die Matratze ist 160 x 200 cm. Links und rechts davon sind dann noch je 8 cm Platz für Ablage und Lichtschalter.

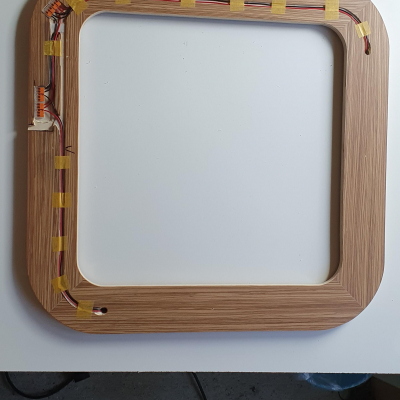

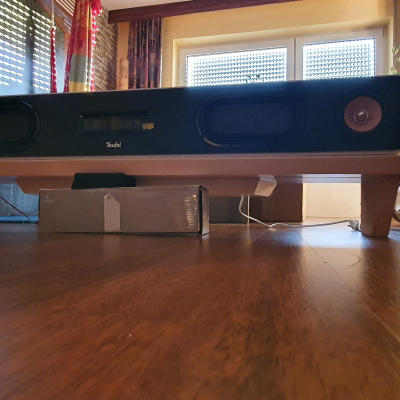

Die Soundbar hängt an die Rückwand unter die Decke. Hierfür wurde eine Konsole mit integrierter Beleuchtung gebaut.

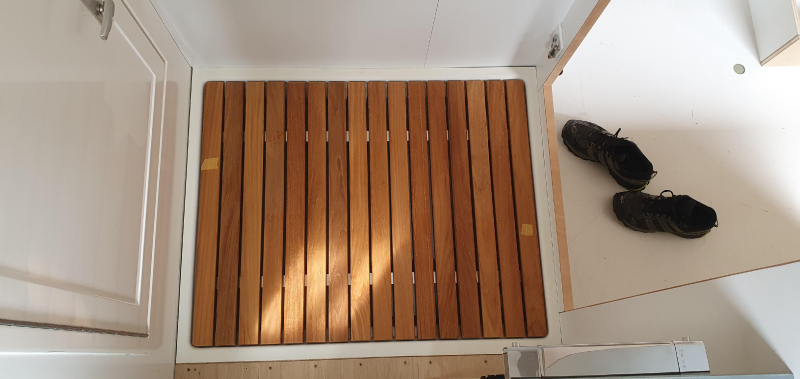

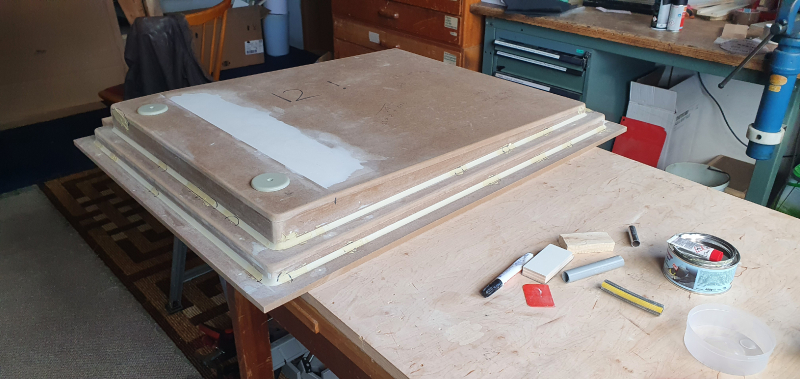

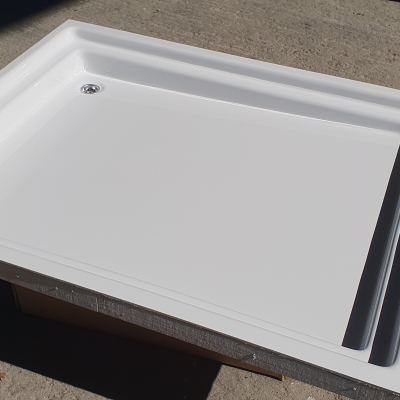

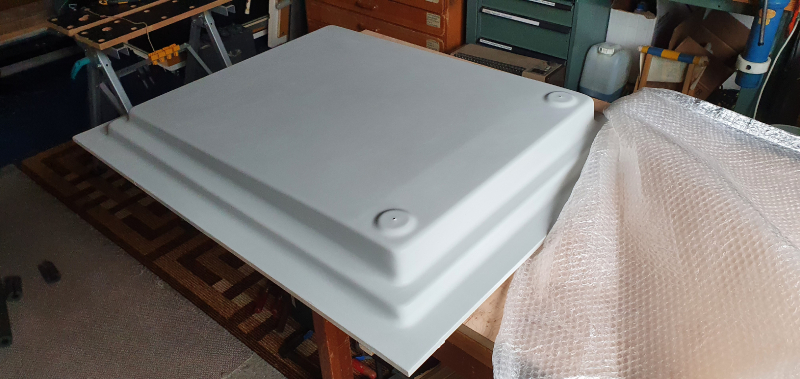

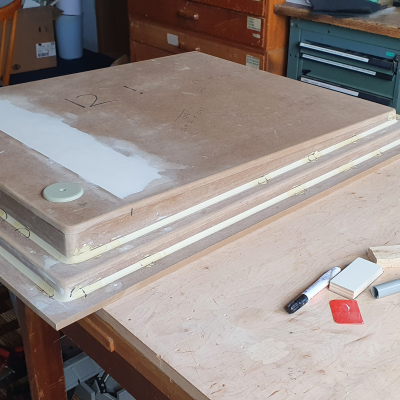

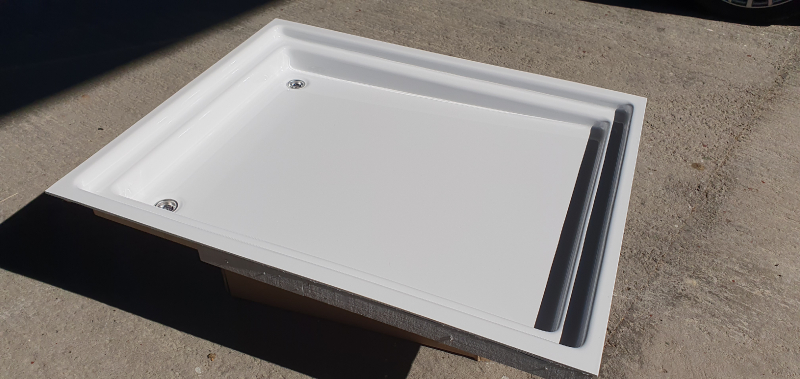

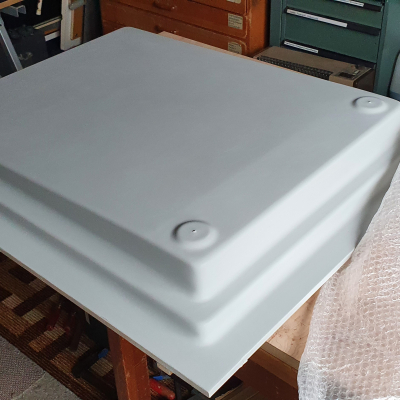

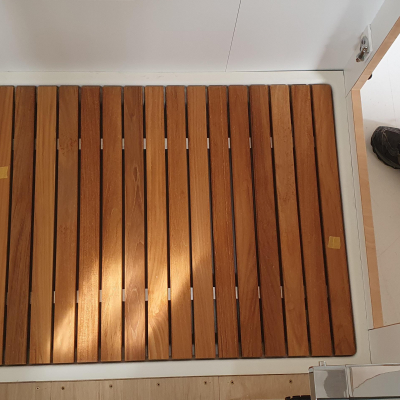

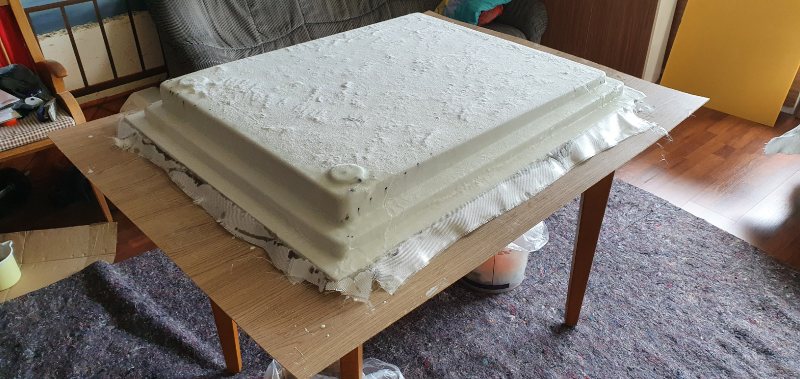

Die Duschwanne ist Eigenbau. Hierfür wurde eine Positivform aus MDF-Platten gebaut, gespachtelt, geschliffen, gefüllert und lackiert. Danach überlaminiert, geschliffen und lackiert.

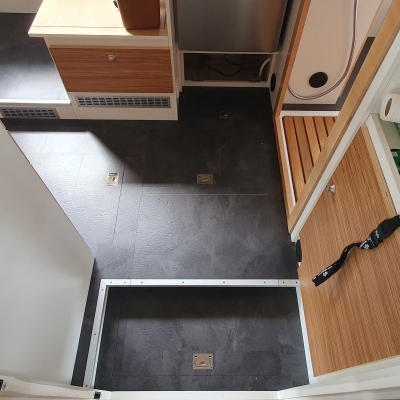

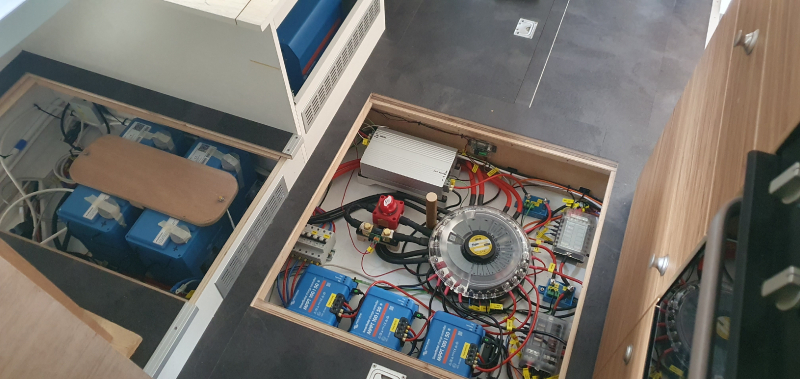

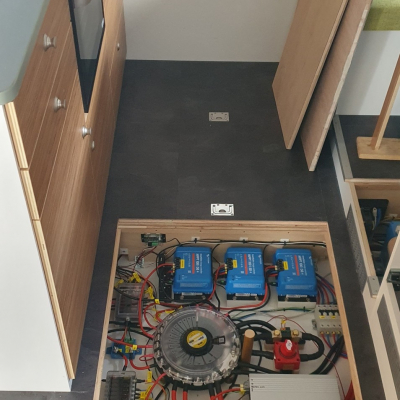

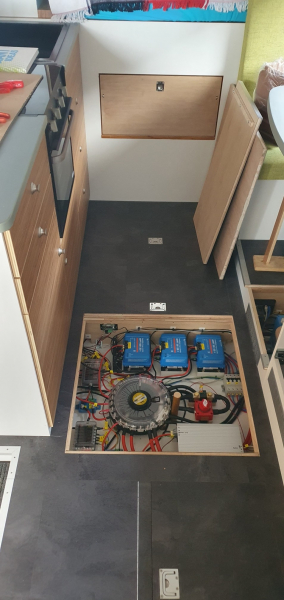

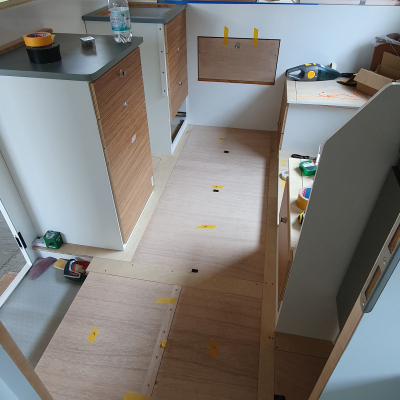

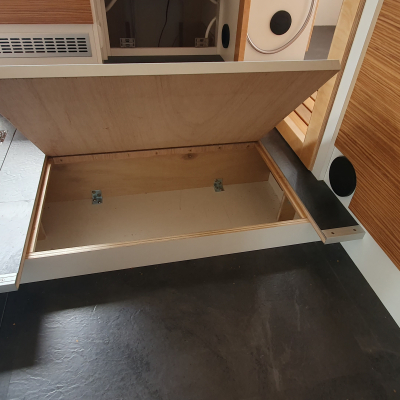

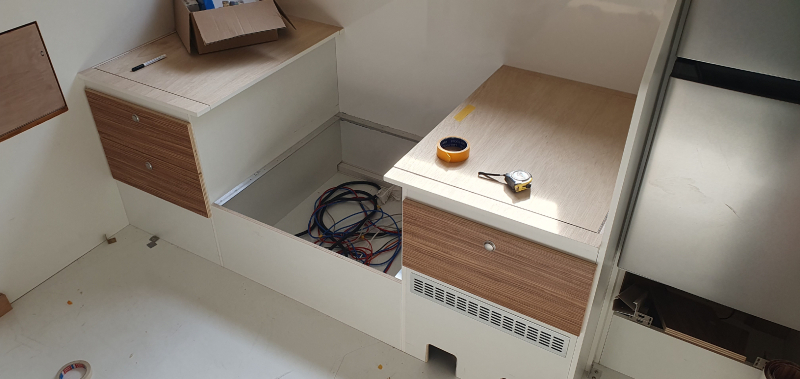

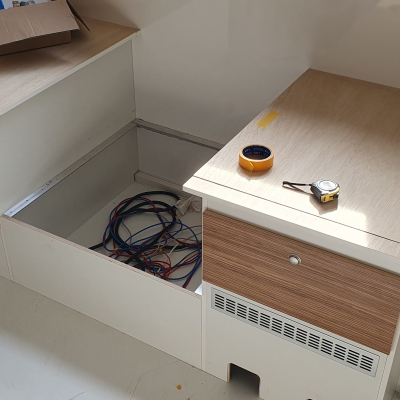

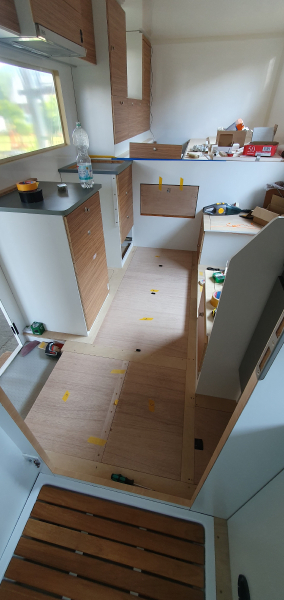

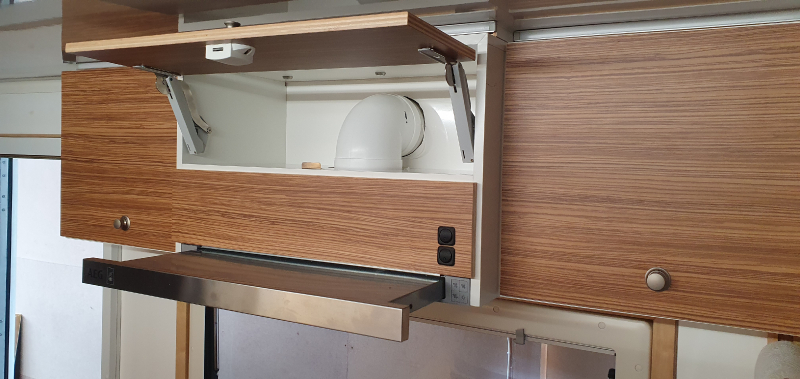

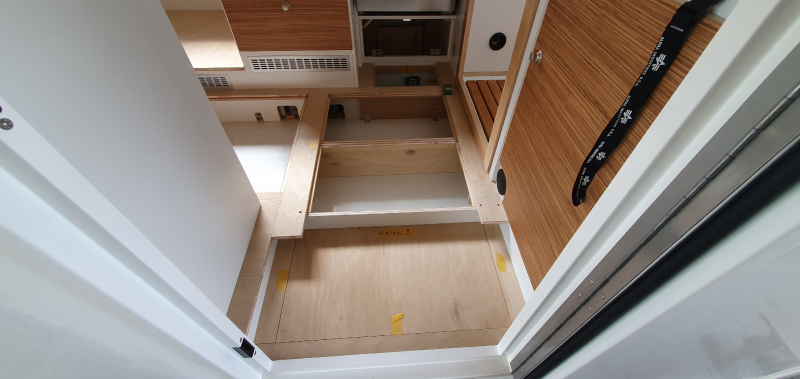

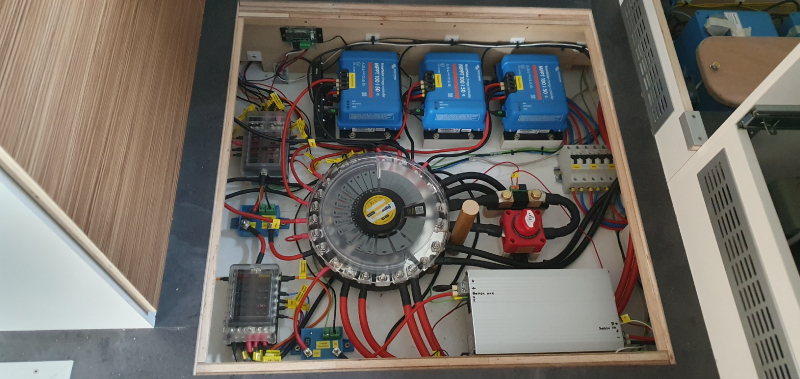

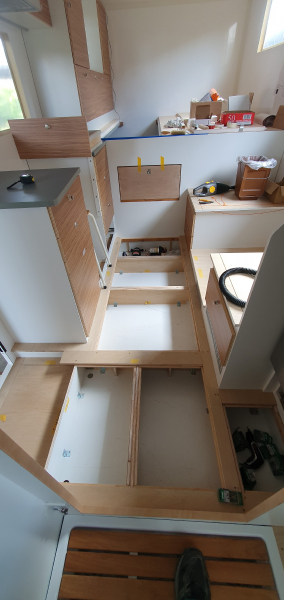

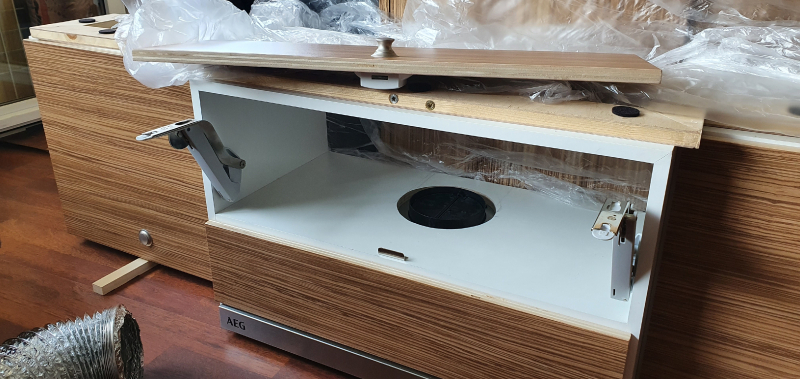

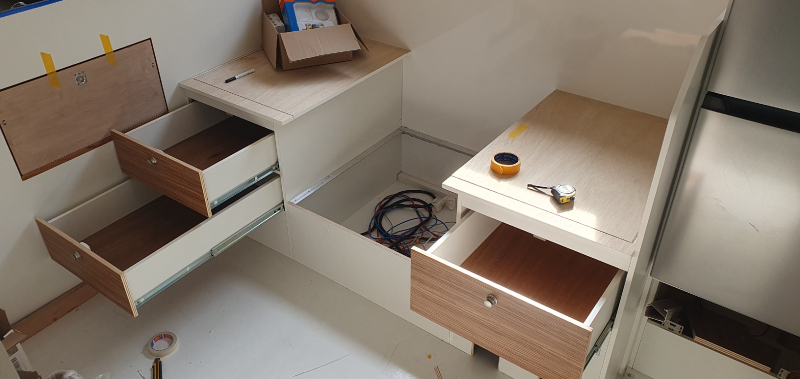

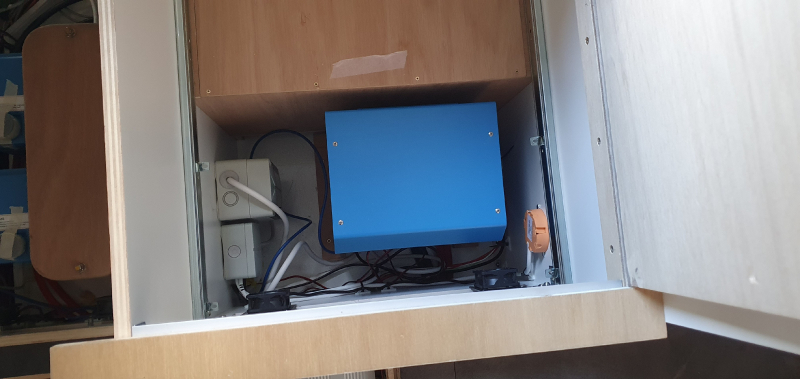

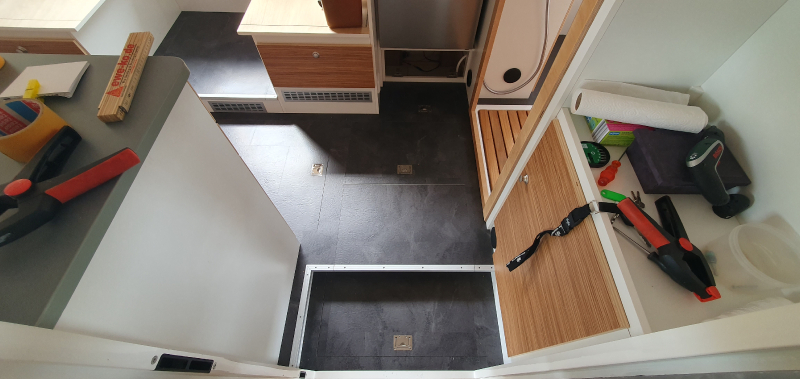

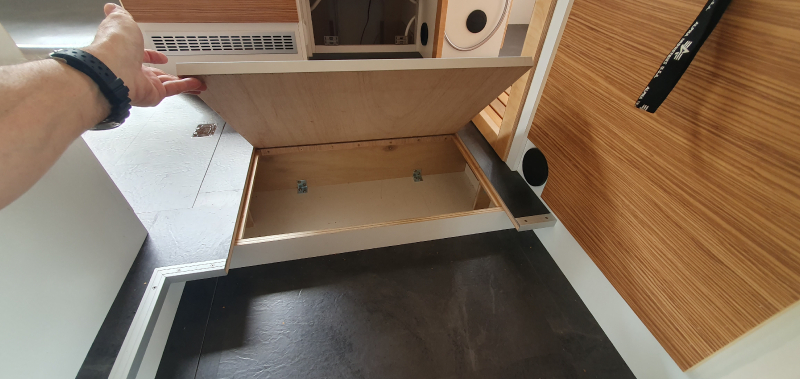

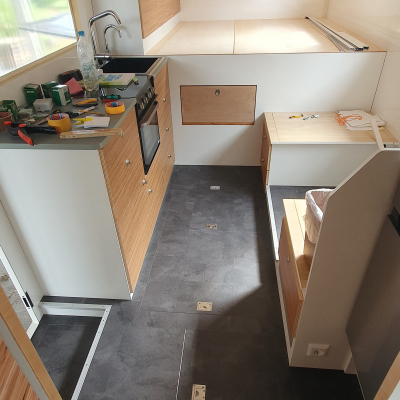

Der Doppelboden (18 cm lichte Höhe) besteht komplett aus Klappen und lässt sich vom Bett bis zur Eingangstür vollständig öffnen. In einem Abteil sind Wasserpumpe, Druckbehälter, Druckminderer, etc.. In einem anderen wird, gut zugänglich, die Elektrik installiert (außer Akkus und Multiplus, die sind unter der Sitzbank). Die restlichen sind Stauraum. AEG Abzug in der Küche, Abluft nach draußen.

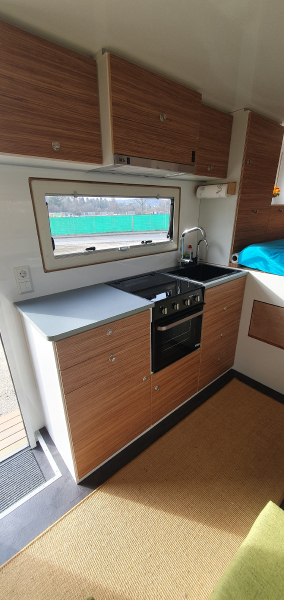

Cooking stove

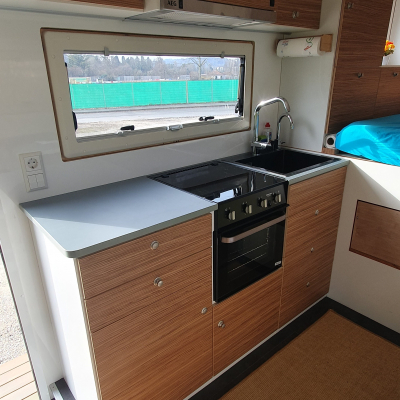

Cooking stove Thetford Triplex Herd/Backofen

Refrigerator; cool box

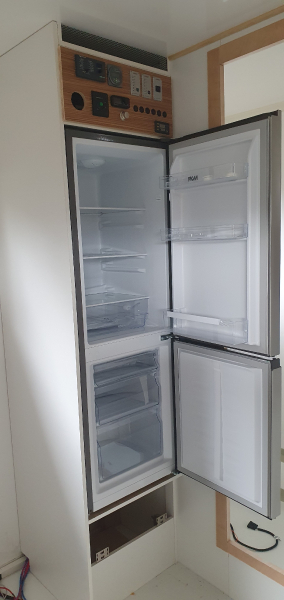

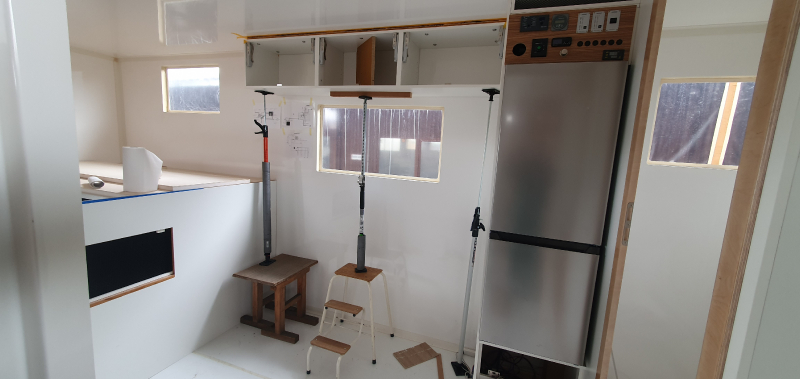

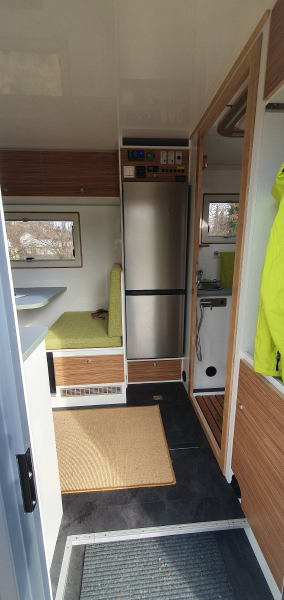

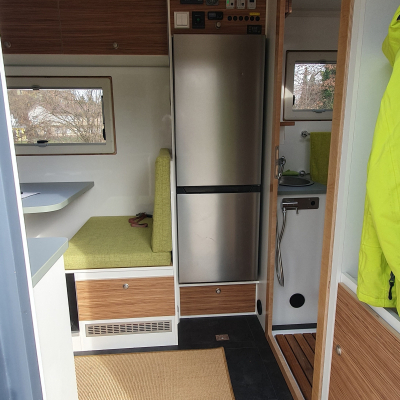

Manufacturer and type of fridge / cooler PKM Haushaltskühlschrank 175 L mit Gefrierschubladen, umgebaut auf 12 V
Other
Der Kühlschrank wurde bei Belluna gekauft und auch dort von 230 V auf einen 12V Kompressor umgerüstet.

Power supply

Voltage in the chassis 12 V
Voltage in the cabin 12 V
Charging converter 24V-12V B2B Ladebooster Votronic VCC 1212-45Li
110V / 230V in the cabin? yes
Inverter Victron Multiplus 12/3000/120 mit Fernsteuerung
Other
230 V werden generell benötigt für den Truma-Boiler, den AEG-Abzug über dem Herd und die Teufel Soundbar an der Rückwand

Capacity of batteries in the cabin

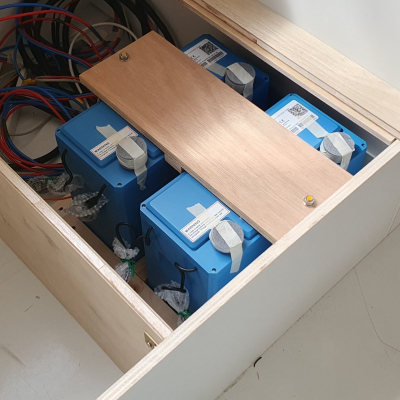

Capacity of batteries in the cabin 2 x 200 Ah
Battery type LiFePo4 12V
Battery charger for cabin batteries (Victron Multiplus 12/3000/120)
Battery management BMV 712 Smart Batteriemonitor
Other
Batterieschutz 2x Smart Battery Protect (Victron), gegen überladen und entladen

Power generation

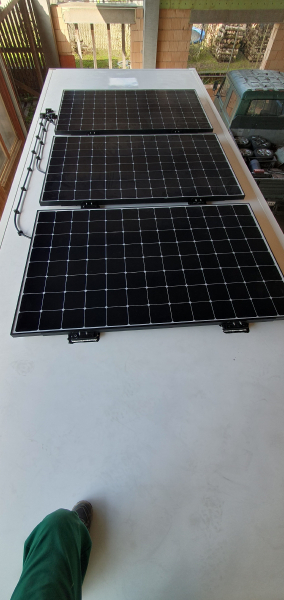

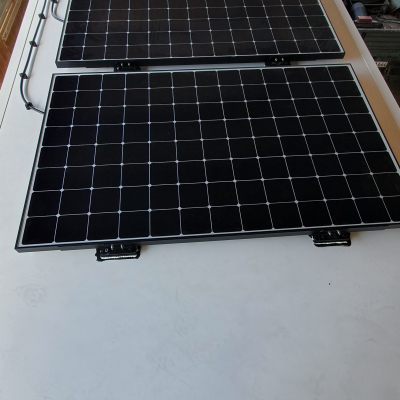

Solar capacity 1200 W (3 x 400 W Sunpower Maxeon 3)
Solar controller 3 x Victron MPPT 100-50
Fuel cell no
Power generator Die Lichtmaschine lädt über einen Votronic B2B Ladebooster die Akkus während der Fahrt.
Other

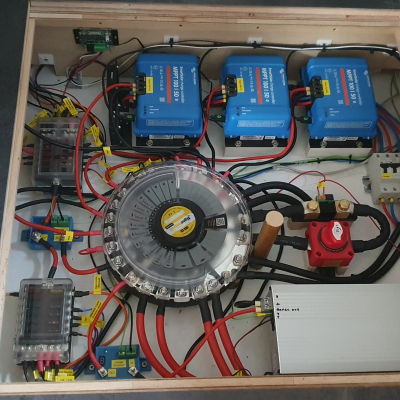

Jedes Panel hat einen eigenen Solarladeregler. Zwischen jedem Panel und dem Regler sitzt ein Schalter mit dem die Panels einzeln ausgeschaltet werden können.

Heating system

Manufacturer and type of heating system Autoterm Air 2D (2 kw Diesel)
Warm water processing Truma Boiler 14 l elektisch

Gas system

Explanation of gas system

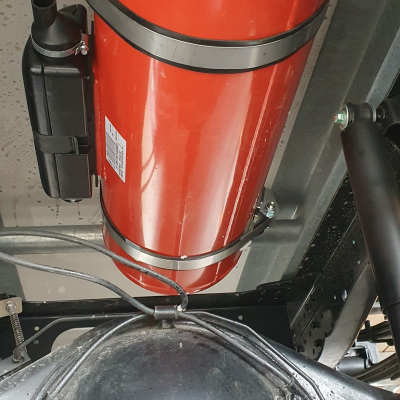

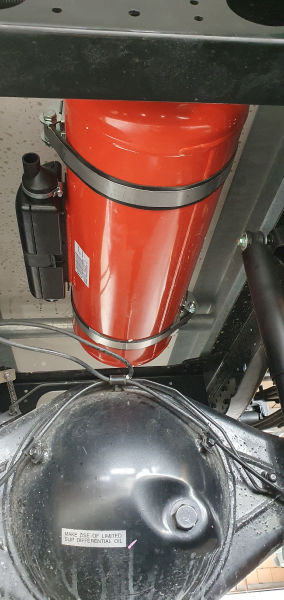

30 Liter Gastank (ca. 16 kg) Wynen, Unterflurmonage. Wird nur zum Betrieb des Herdes oder ggf. draußen grillen benötigt.

Water system

water flow 10 mm Schlauchleitungen
Water filtration system Purway Wasserfilter. 3er Filterset zum befüllen vor dem Tank bestehend aus 90 Mikron Self-Cleaning/Backwash Vorfilter, 25 Mikron Sediment Wickelfilter als Vorfilter feinster Partikel, 10 Mikron Aktivkohleblock Carbon Block. Zusätzlich separater Mikrofilter 0.3 Mikron Aktivkohleblock Mikro Filtration für reines Trinkwasser vor einem separaten Wasserhahn in der Küche.
Capacity of fresh water tank(s) 480 Liter
Capacity of waste water tank(s) ca. 150 Liter
Other

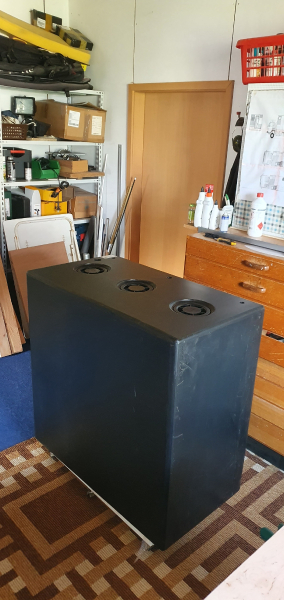

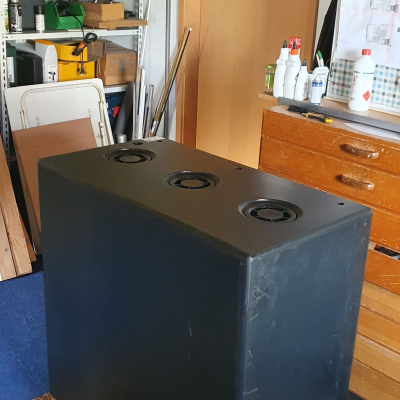

Sowohl FW-Tank als auch AW-Tank sind Eigenkonstruktion und wurden so von DL-Kunststofftechnik gefertigt. Der FW-Tank befindet sich im Staurum unter dem Bett, der AW-Tank im Fahrzeugrahmen. AW-Tank hat Tankheizung, 20 MM Isolierung und elektrisches Ablassventil von Wiltec. Beide Tanks mit Votronic Füllstandsensoren

Toilet

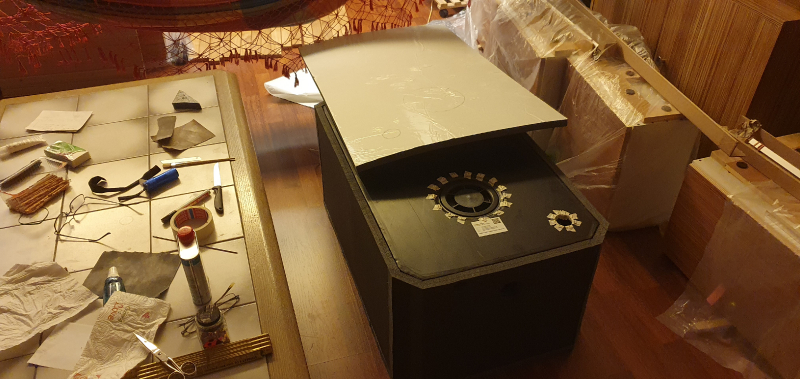

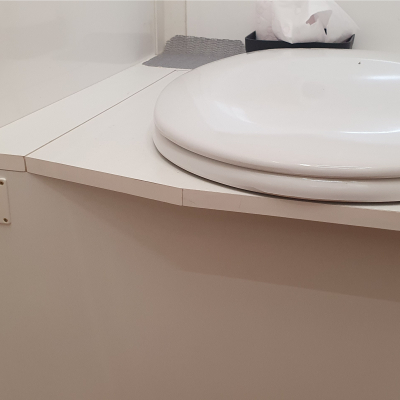

Manufacturer and type of toilet Trockentrenntoilette
Capacity of black water tank Feststoffbehälter 16 Liter, 2 Pipi-Kanister mit je 10 Liter
Other

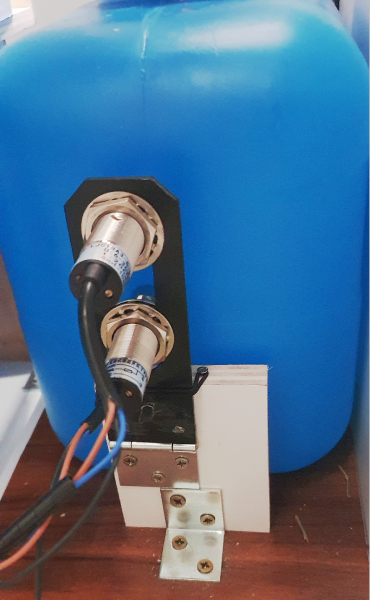

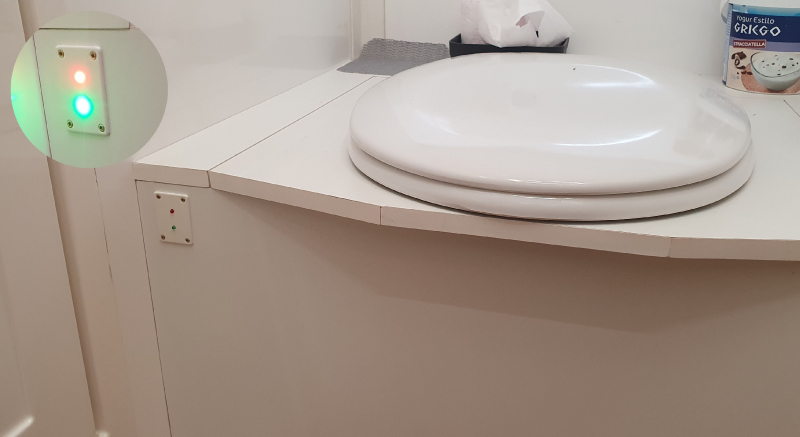

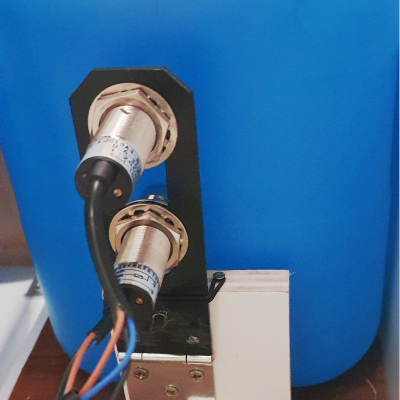

Hi-Tech im Klo: 2 Sensoren (berührungslos) erkennen den Pipi-Füllstand. Signalisation mittels 2 LEDs
Grün: Halbvoll
Rot: Sofort leeren, reinpinkeln verboten!

Vehicle accessories

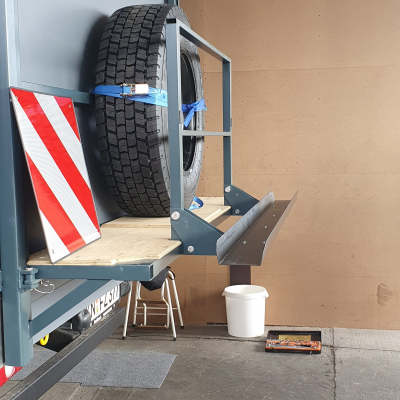

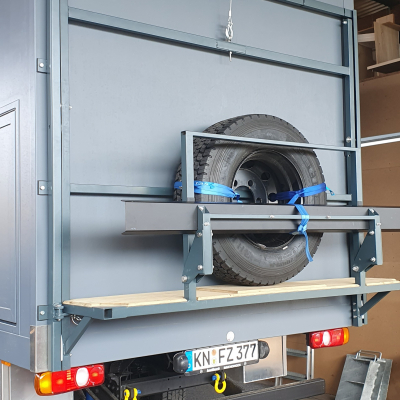

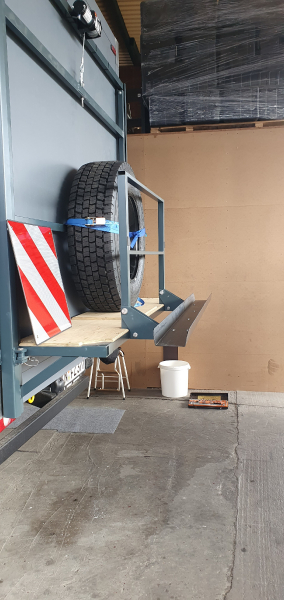

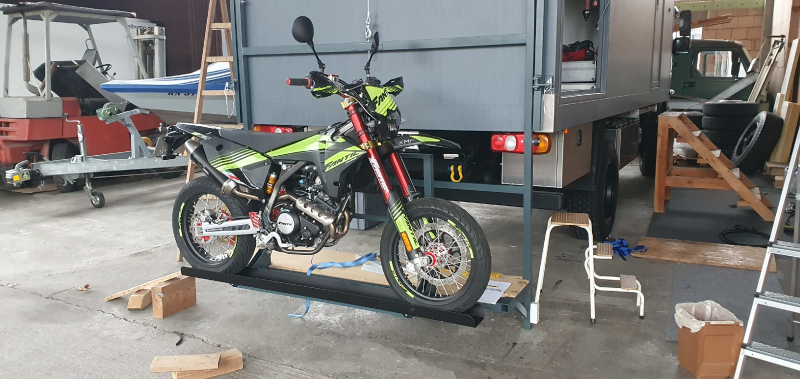

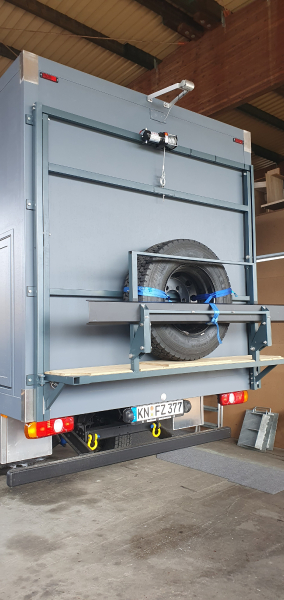

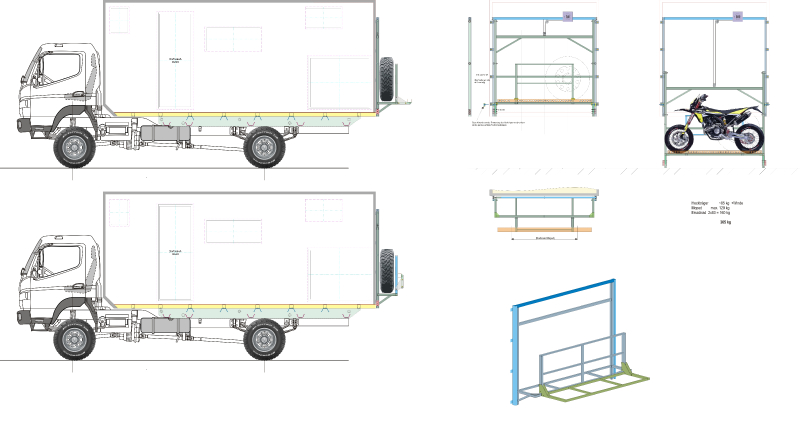

Rear carrier Geplant ist ein Heckträger für 2 Ersatzräder und 1 Moped

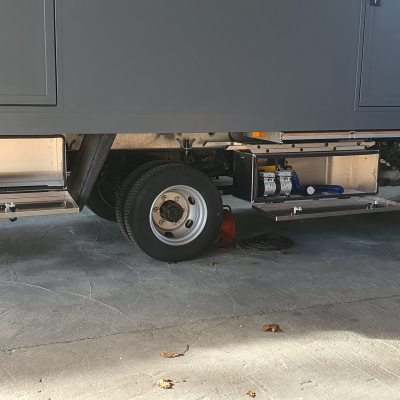

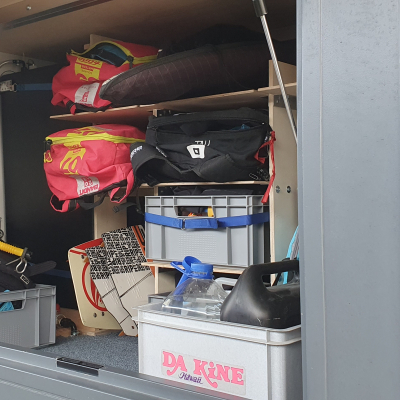

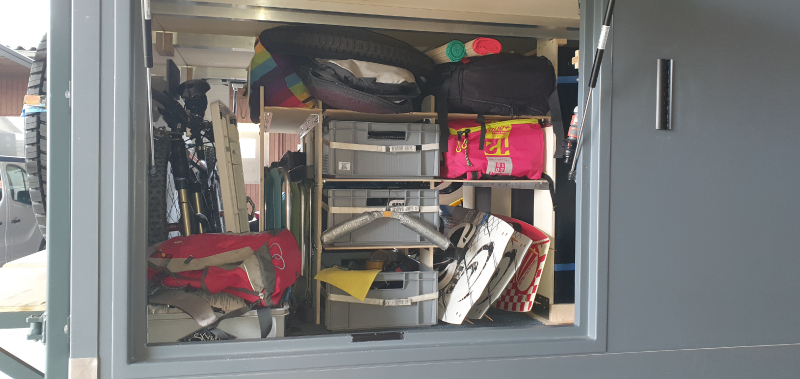

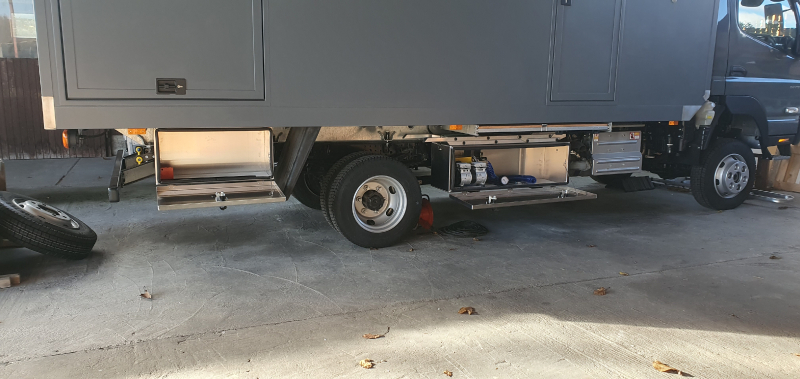

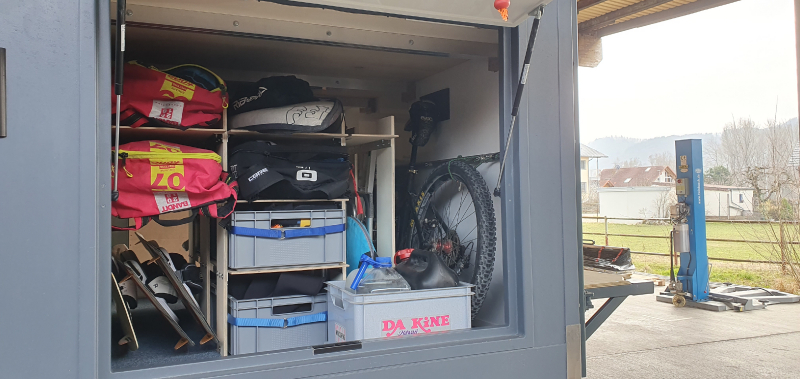

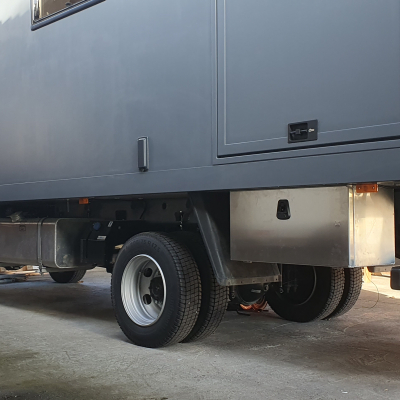

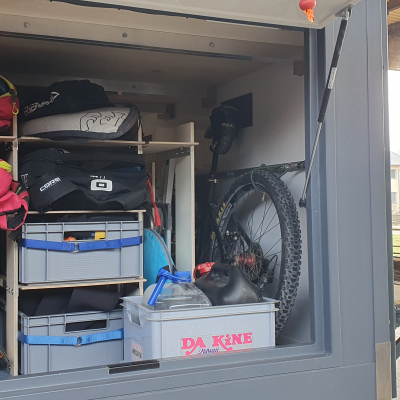

Storage boxes 2x 400 x 800 hinten, 1x 400 x 1200 unterhalb Eingang.
Outside cooking facilities An einer Gaskupplung kann ein Schlauch für einen 2-Flammen Campingkocher angekoppelt werden
Awning Keine
Other

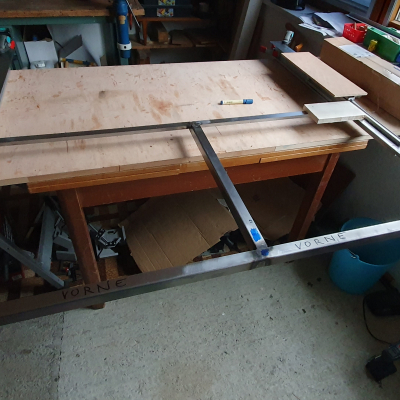

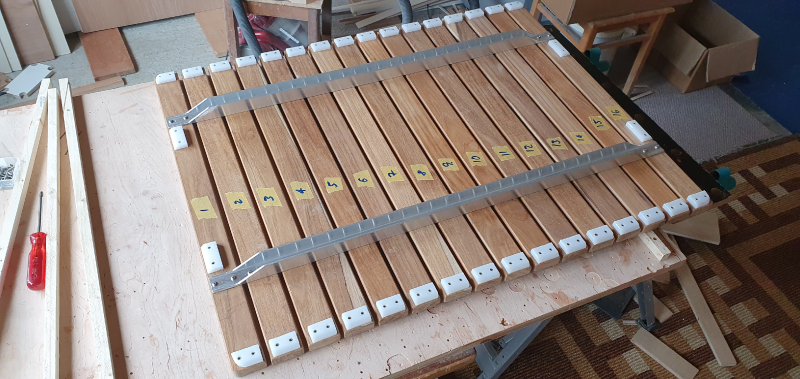

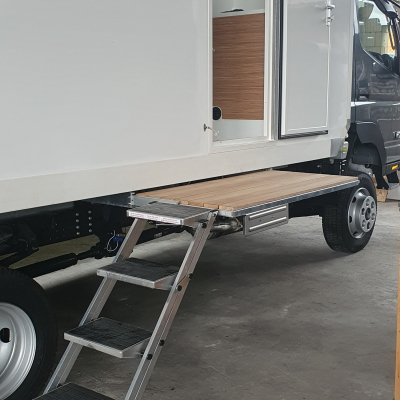

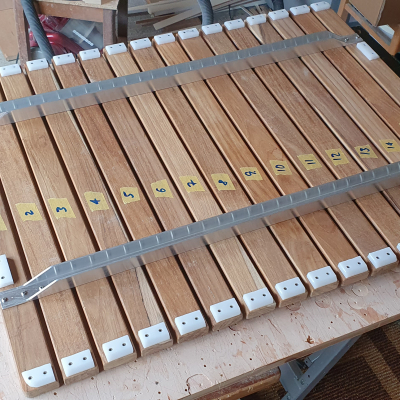

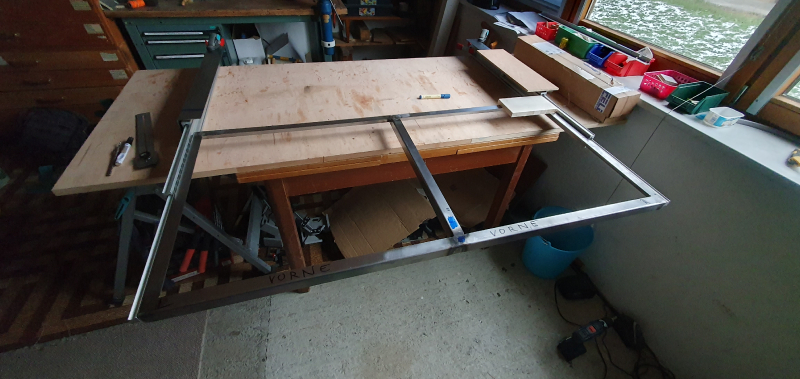

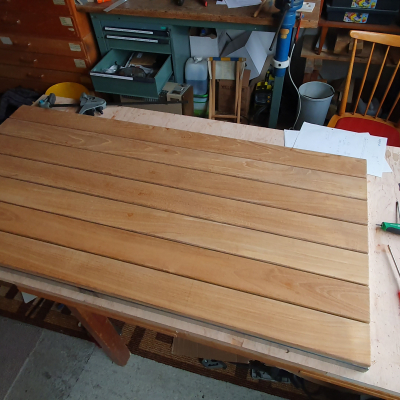

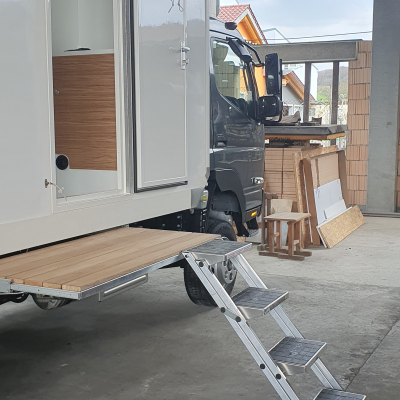

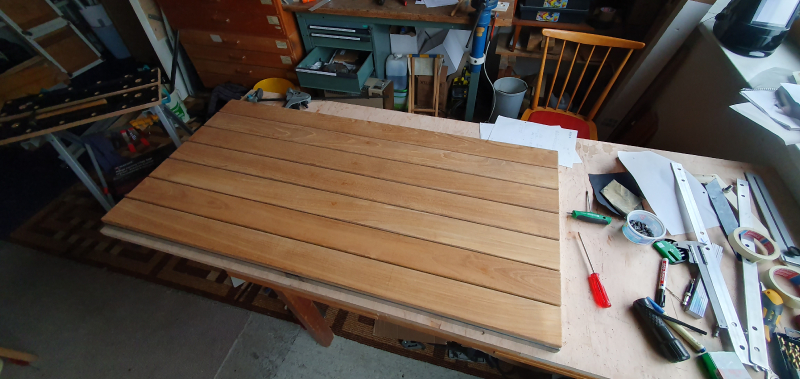

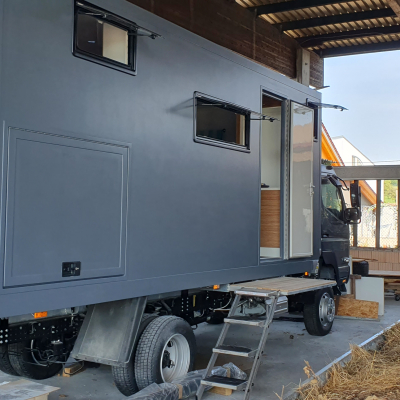

Vor der Eingangstüre befindet sich ein ausziehbares Podest welches auf zwei 300 kg Schwerlastauszügen läuft. Die Positionen, ein- und ausgefahren, verriegeln automatisch. Das Deck ist aus Teak-Holz.

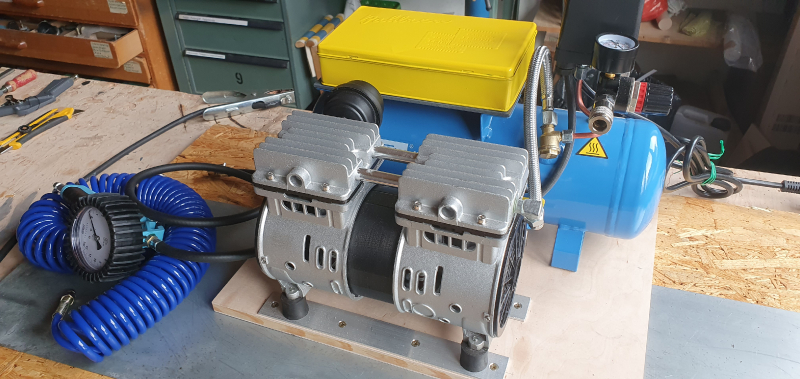

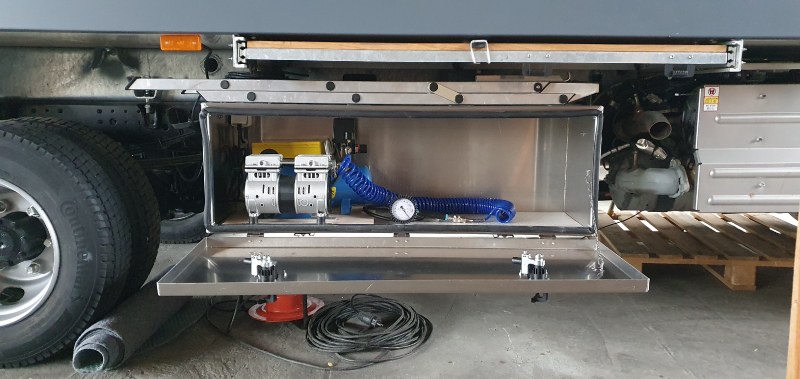

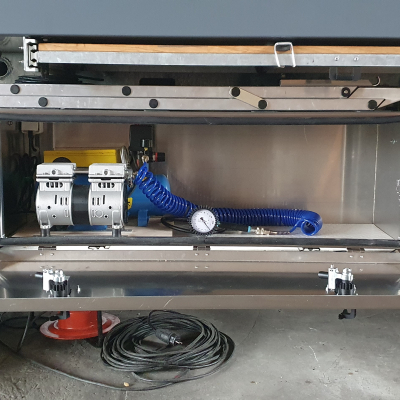

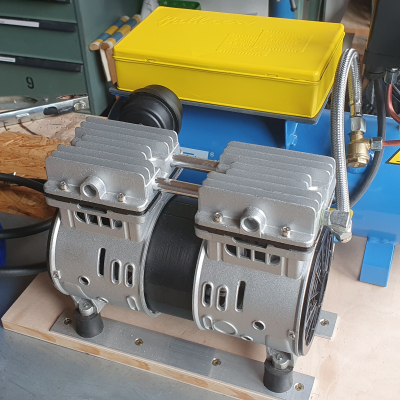

In den großen Staukasten kommt ein Kompressor (Güde Airpower 105/8/6 Silent). Weil der normal von der Höhe nicht in den Kasten passt wurde der Griff abgeflext, der Kompressor abmontiert, und Drucktank und Kompressor nebeneinander auf eine Holzplatte geschraubt.
