Familie Kohler mit Zebra Horst (#501)

Sehr lange schon mit Womo`s unterwegs, dabei habe ich 2008 bei der Firma Intercamp den Ulli kennen gelernt der gerade am ausbauen war. Nach wiederholter Aufforderung durch Ihn stelle ich jetzt endlich mein Fahrzeug ein. Damals noch mit VW T4 mit Bi-Mobil Absetzkabine als Leerkabine mit großem Alkoven, selbst ausgebaut mit dem waren wir zu Fünft mit 2 Hunden unterwegs. Auf der Suche nach einem passenden Fahrgestell bin ich dann beim Steyr und somit bei einem neuen Konzept hängen geblieben. 2011 habe ich mich für den Steyr 12 M 18 mit Shelter entschieden. Nach 2 Jahren Bauzeit ging die erste Reise 2013 zum OTA-Treffen und weiter nach Albanien.

General Information

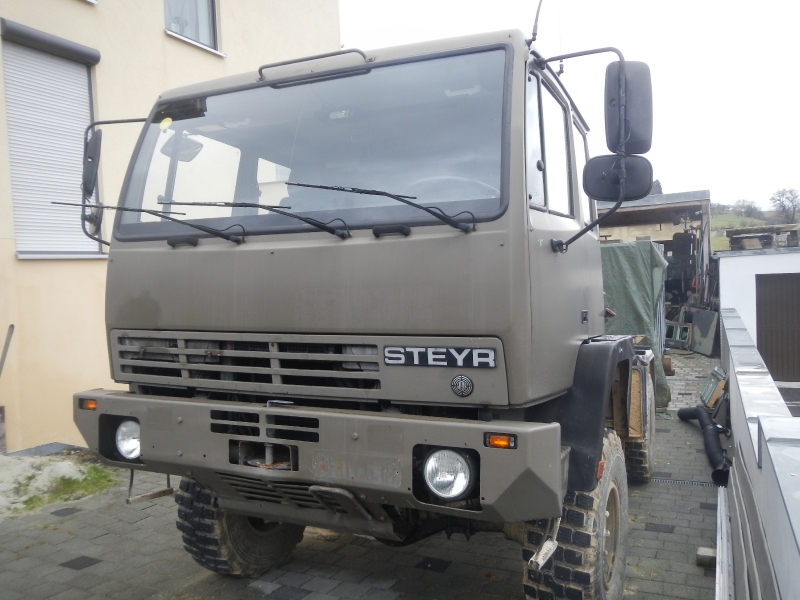

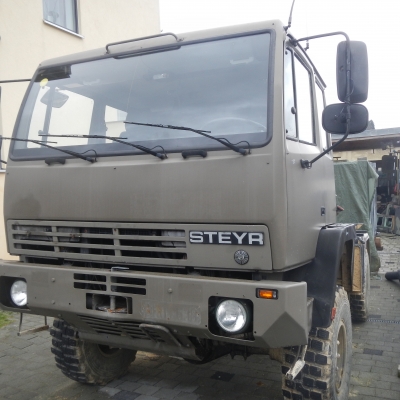

Manufacturer and model Steyr 12 M 18
Name Norbert Kohler
Year of manufacture 9/1987
For sale? no

Engine

Engine type Steyr
Cubic capacity 6,6 l
Number of cylinders 6
Horsepower 180 mit LLK ca. 220

Chassis

4x2, 4x4, 6x6, 8x8 4x4
Wheel base 3,5 m
Number of seats 4
Tyre size 365/80 R 20
Rim size original
Type of tyre runderneuert mit Baustellenprovil
Tank capacity 400l und 180l
Diesel filter yes
Other
Separ beheizt
Permanent or manually selectable 4-wheel drive permanent
Diff locks 3x

Cabin

Manufacturer of the cabin Shelter Fm 2 (Funkkoffer der BW)
Inner dimensions (LxWxH) 4100x2040x1960
Outer dimensions (LxWxH) ca. 4260x2120x2120
Cabin material Alu Rahmenkonstruktion
Kind and thickness of insulation 60 mm Styrodur
Number of beds 4
Windows 3x Seitz S7, 4x Seitz S4
Subframe Eigenbau
Other

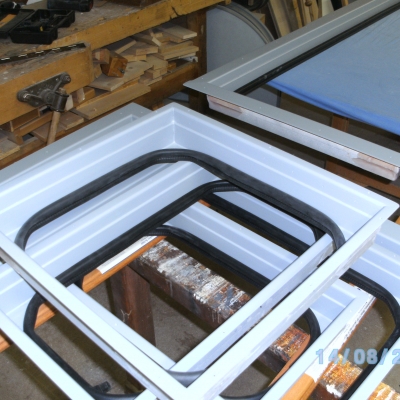

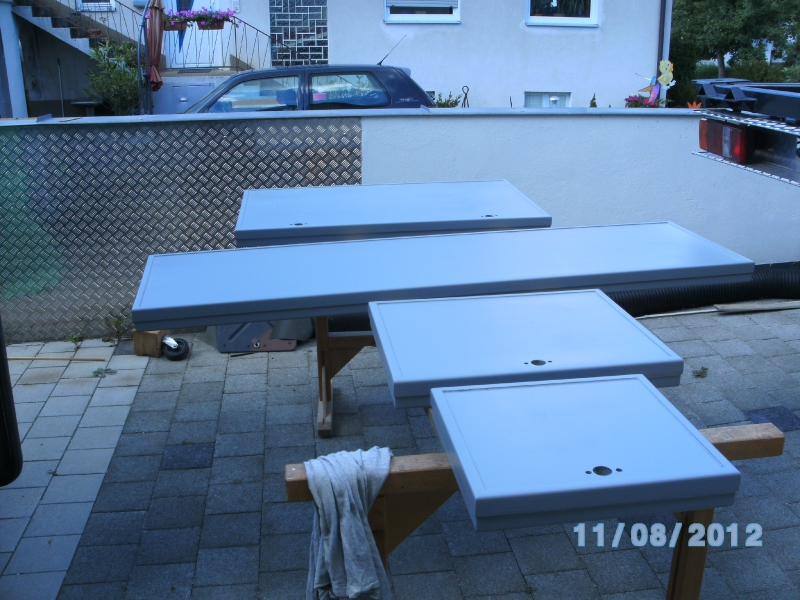

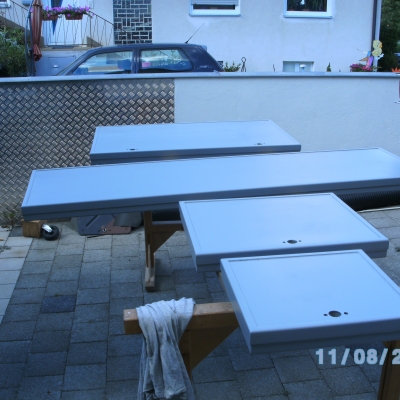

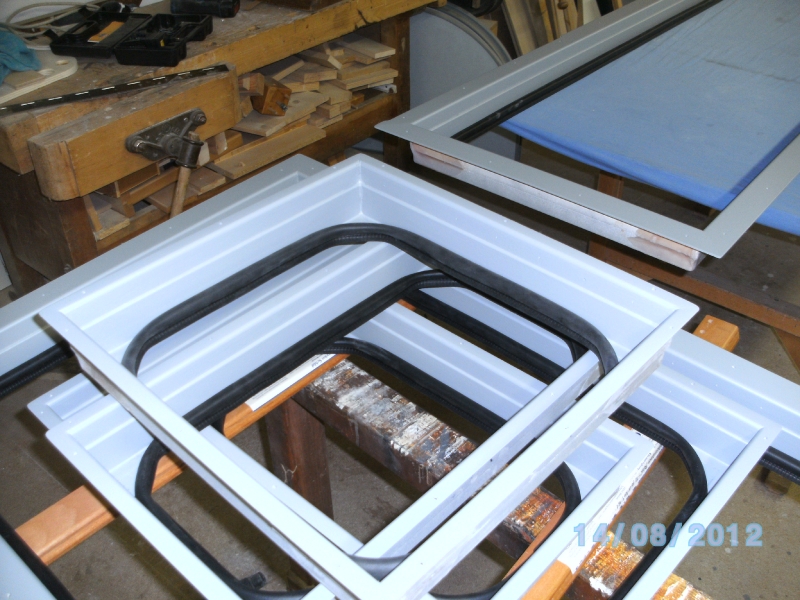

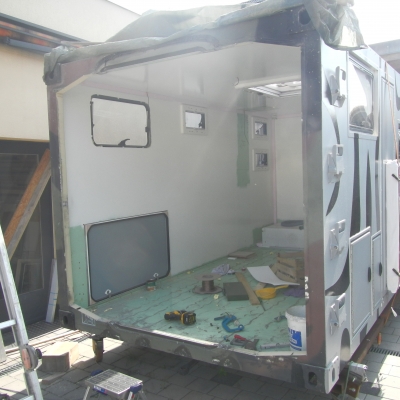

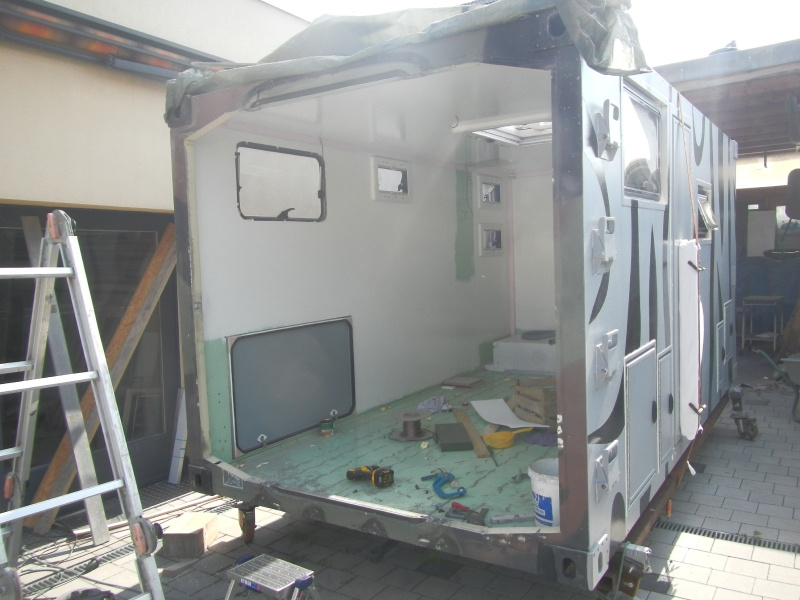

Shelter komplett entkernt und die Rückwand entfernt. Klappen und Türe selbst gebaut.

Floor plan

Explanation of floor plan
Ich habe den Ausbau des Shelters auf einem normalen Zeichenbrett in DIN A 3 gezeichnet.
Kurze Beschreibung des Ausbaues.

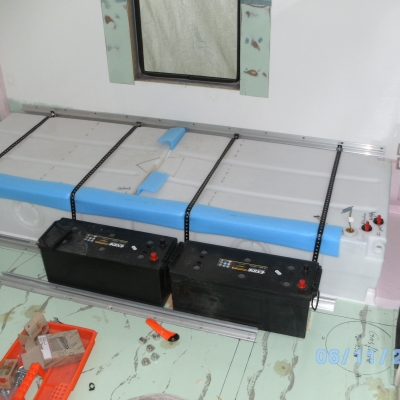

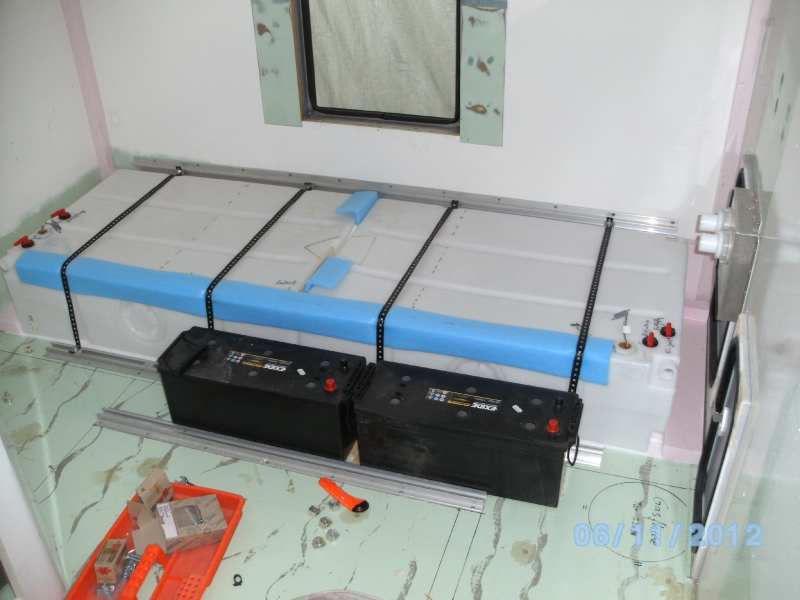

Ganz vorne unter dem Bodest die Wassertanks 2X150l Trink- u. Brauchwasser, 2 Systeme davor die Batterien.

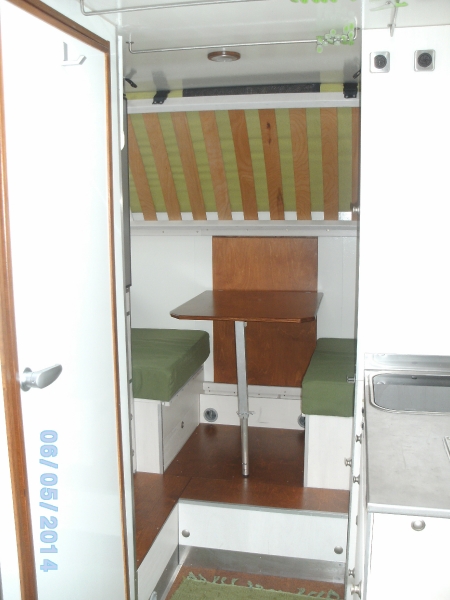

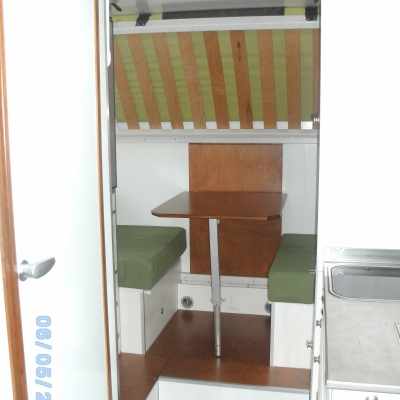

Auf dem Podest kleine 2 er Sitzgruppe mit Tisch um bau bar zur Liegefläche 190x75 cm
darüber ein Klappbett 200x75 cm. Beide Betten haben eine Liegehöhe ca. 65 cm.

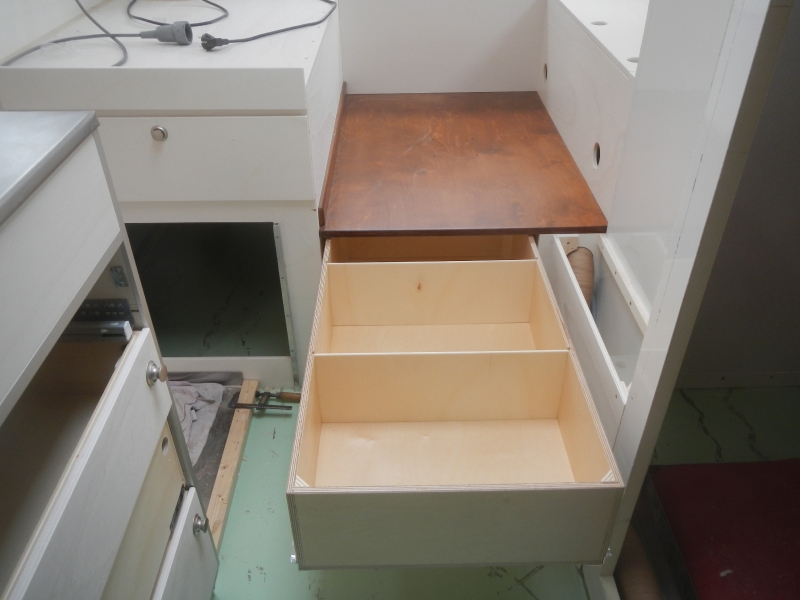

Links dann ein Unterschrank, darunter die Dieselstandheizung darüber der Kühlschrank.

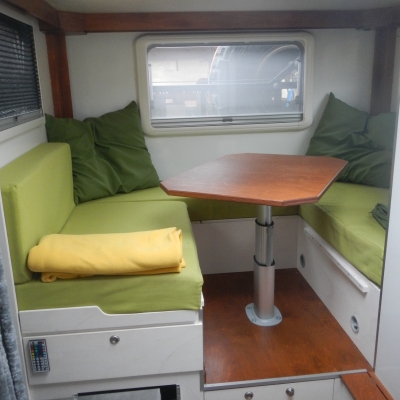

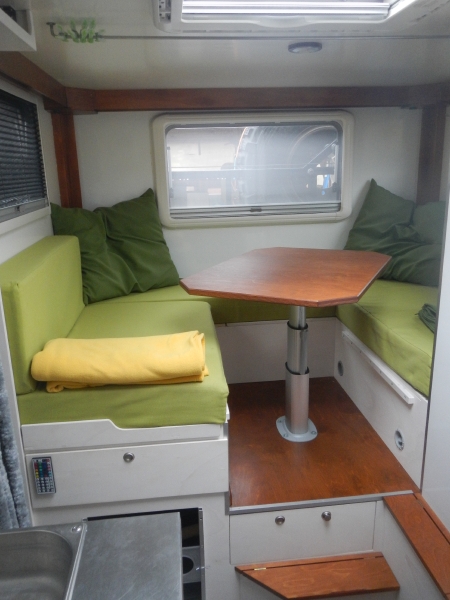

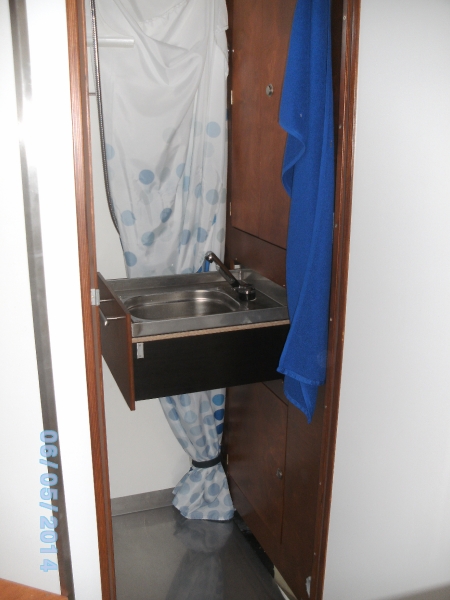

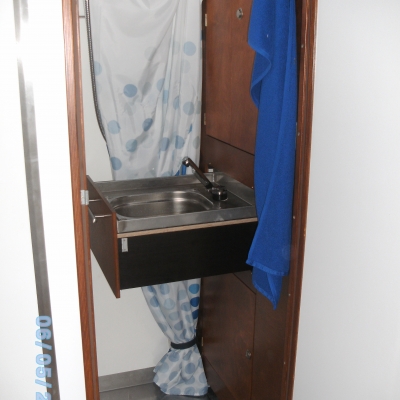

Anschließend das Bad 140x80/65. Duschbereich ca. 80x80, Toilettenbereich Breite 65 cm. Dann kommt die große Hecksitzgruppe 140x200 auch als Bett auch auf einem Podest so hoch das zum Sitzen noch ca. 100cm bleiben. Darunter Stauraum von links und rechts durch Stauklappen zugänglich.

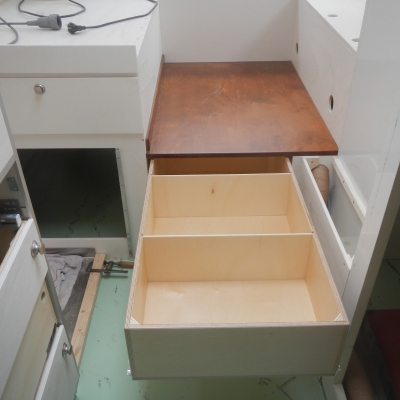

Rechte Seite nach der 2 er Sitzgruppe ein Kleiderschrank bis runter dann ein Küchenblock ca. 85cm breit und ca. 55 cm tief. Dann der Türbereich ca. 60 cm.
Dann wieder Hecksitzgruppe.
Es gibt ja noch viele Details aber die kann ich hier nicht alle schreiben, denn dann würde ich Tagelang sitzen.:(
Wir waren 2013 zu viert 3 Erwachsene und meine kleine Tochter 7 Jahre und hatten genug Platz. Es gibt ja viele Möglichkeiten auszubauen aber für mich war wichtig das ich später wenn wir nur noch zu zweit fahren nicht mehr umbauen müssen. Entweder können wir dann vorne schlafen und hinten sitzen oder umgekehrt

Furniture

Material of furniture überwiegend Pappelsperrholz
Other
Oberfläche nur mit Edelwachs kalkweiß behandelt.

Cooking stove

Cooking stove 2 flammig
Gas installation 2x 5 kg Flaschen

Refrigerator; cool box

Manufacturer and type of fridge / cooler Kompressor Kühlschrank Isotherm ca. 95 l

Power supply

Voltage in the chassis 24 V
Voltage in the cabin 12 V
110V / 230V in the cabin? yes
Inverter ca. 1oo0 Watt

Capacity of batteries in the cabin

Capacity of batteries in the cabin 2x 140 Ah
Battery type Geelbatterieen
Battery charger for cabin batteries Truma
Battery management Von Truma

Power generation

Solar capacity 2x 140 Watt
Fuel cell no
Power generator Güde 1000 Watt

Heating system

Manufacturer and type of heating system Webasto Dual Top Dieselheiung mit Boiler u. Gasnotheizung Truma 2400
Warm water processing Webasto Dual Top
Cab heating original

Gas system

Explanation of gas system
2x 5 kg Flaschen

Water system

water flow Gewebeschläuche
Water filtration system geplant
Capacity of fresh water tank(s) 150 l Brauchwasser, 150l Trinkwasser
Capacity of waste water tank(s) 45 l
Other
getrenntes System mit 2 Surfloh pumpen

Toilet

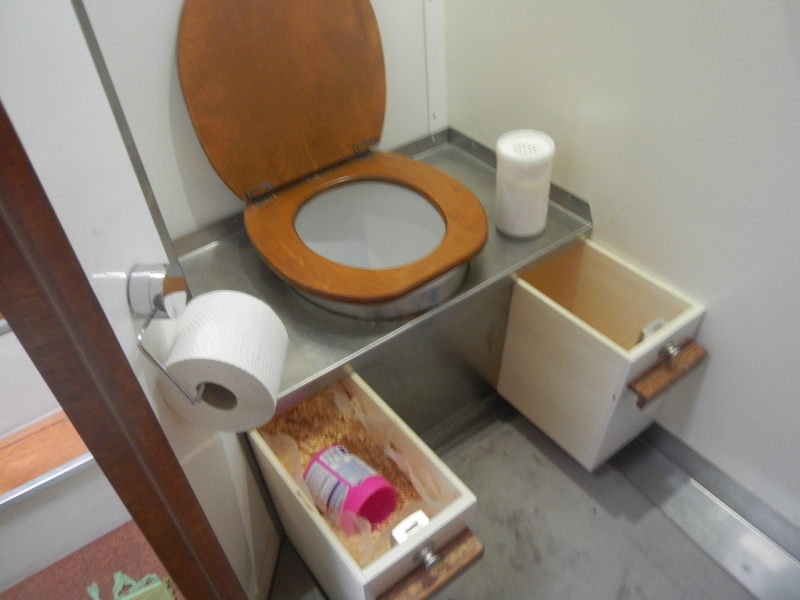

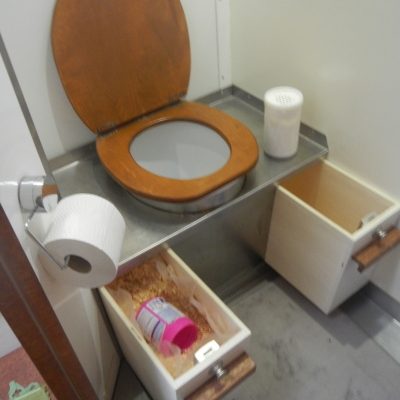

Manufacturer and type of toilet Eigenbau Trockentoilette mit Holzspänen und Kalk

Vehicle accessories

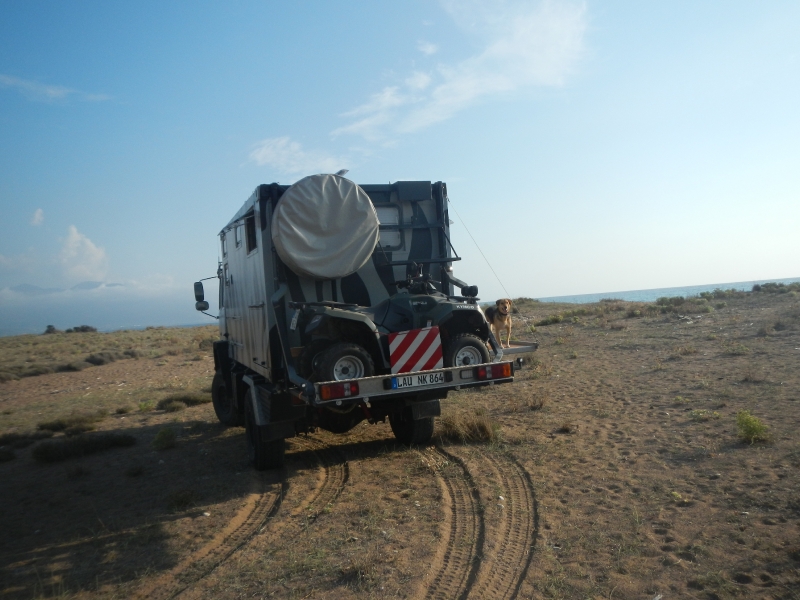

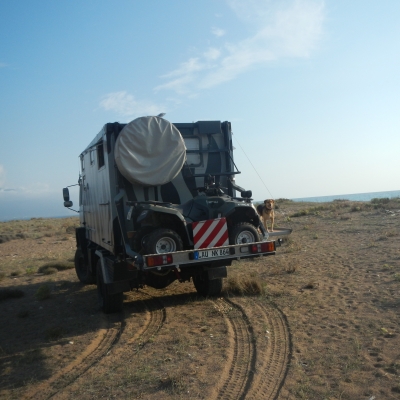

Rear carrier Eigenbauheckträger für ein Quad und Reserverad
Roof rack Eigenbau
Storage boxes Eigenbau
Outside cooking facilities nein

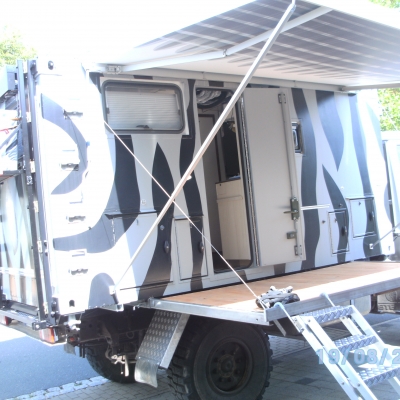

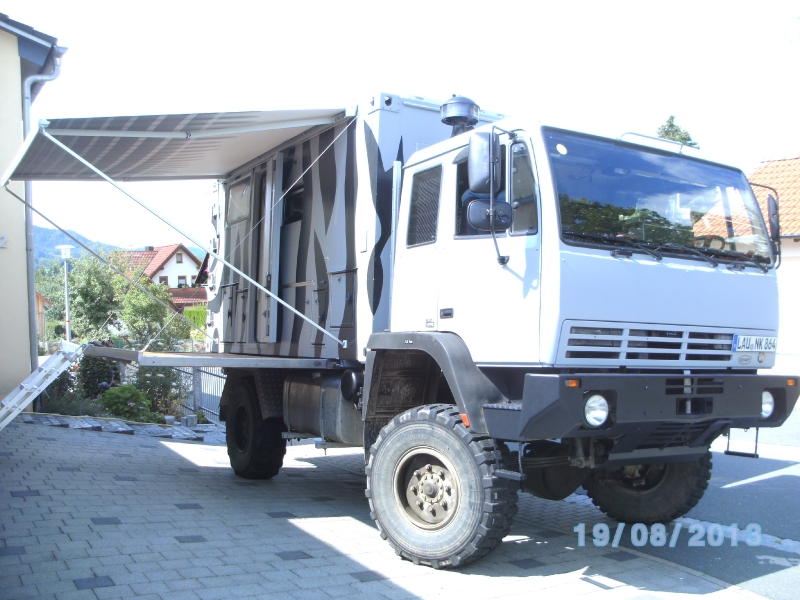

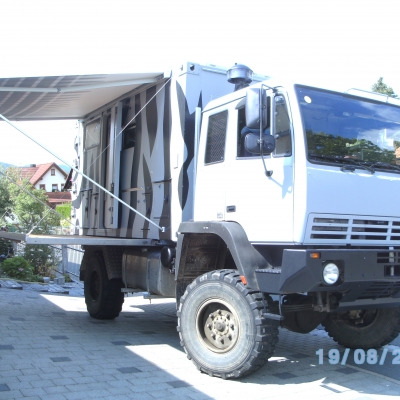

Awning Thule Omnistor ca. 3,4 x 2,5m
Other

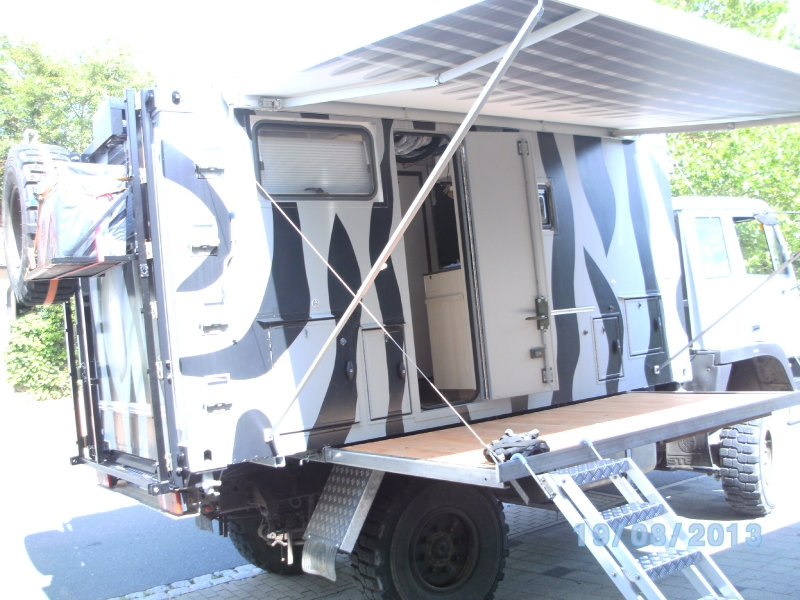

Veranda zum aus ziehen ca. 2,6x1.6m, aus V2A mit Bankirei belegt
released 05.04.17
owner Norbert Kohler
views 19897
filled out 100%
