So jetzt ist es soweit - lange schwanger gegangen - lange gesucht - nun gefunden! Wir können mit dem Ausbau starten. Der Anfang ist gemacht. Box innen gestrichen, die erste Trennwand steht und die ersten Hängeschränke für den Schlafbereich, Küche und Sitzgruppe sind gebaut und aufgehängt. Schränke für Kühlschrank und der Apothekerschrank - gleich Rückwand der kleineren Sitzbank stehen. Wir haben geklebt und nicht an die Wand geschraubt. Abwasser- und Pipitank und die Frischwassertanks sind an Ort und Stelle. Das Bettgestell ist installiert. Die seitlichen Bettkästen sind gebaut sowie die Rückwand vom Bett ist gepolstert und warten auf den Einbau. 2 Sitzbänke, Apothekerauszüge und die Elektrik schreitet voran.
| Manufacturer and model | Mercedes 1224 AF Automatik |
|---|---|
| Name | Petra und Jürgen Ditter |
| Website | Ist in Arbeit |
| Year of manufacture | 1997 |
| For sale? | no |
| Asking price? | Nein |
| Engine type | OM 366 LA |
|---|---|
| Cubic capacity | 5958 |
| Number of cylinders | 6 |
| Horsepower | 240 |
| Torque | 2600 |
| Other | |
| Automatik, 3 Sperren | |
| Zulässiges Gesamtgewicht | 11,99 t |
|---|---|
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
| Wheel base | 3,60 m wird auf 4,10 m verlängert |
| Number of seats | derzeit 9 auf 4 reduziert |
| Tyre size | 395/85 R 20 |
| Rim size | Sprengringfelgen |
| Type of tyre | Conti HCS |
| Tank capacity | 2 x 400l |
| Diesel filter | yes |
| Other | |
| Rahmen verlängert, sandgestrahlt, lackiert, Leitungen für Zentralschmierung verlängert, Druckluft nach innen verlegt. | |
| Permanent or manually selectable 4-wheel drive | permanent |
| Diff locks | 3 Vorne, hinten, mitte |
| Manufacturer of the cabin | Independo |
|---|---|
| Inner dimensions (LxWxH) | 528 x 232 x 210 |
| Outer dimensions (LxWxH) | 540 x 245 x 225 |
| Cabin material | Gfk |
| Kind and thickness of insulation | 5,5 cm Wände und Decke, Boden 9 cm |
| Number of beds | 2 + 2 |
| Windows | Outbound |
| Subframe | Independo |
| Other | |
|

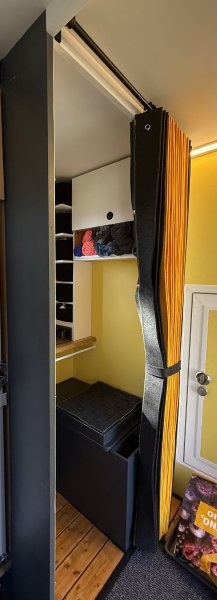

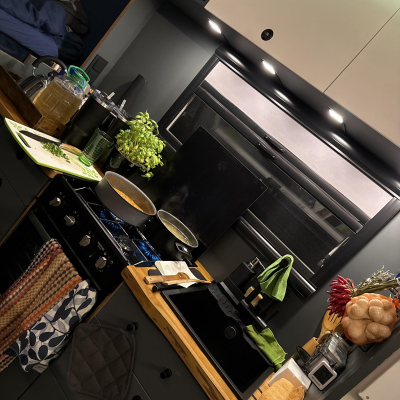

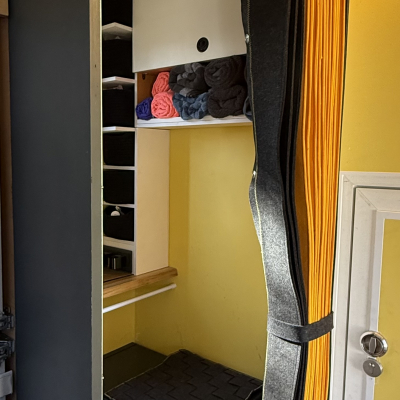

Die Box wird in 3 Bereiche aufgeteilt. Eingang = Dusche, Dreckschleuse und gegenüber die Toilette. Küche und Sitzbereich und dann der Schlafbereich. Zum Farbkonzept Schlafbereich - blau, Sitzbereich und Küche - Anthrazit, Eingang, Schleuße und Toilette werden gelb,weiß Von Außen wird er auch noch verschönert, die Box sollen Blätter zieren. So wie oben abgebildet soll er dann mal aussehen. | |
| Explanation of floor plan | |
|---|---|
| Steht schon lange fest. Großes Thema war das Bett - kein Querbett - hatten wir jetzt lange genug. Wir haben uns entschieden ein gemütliches Bett 180 x 200 mit seitlichen Staukästen in Wandfarbe aus Multiplex Birke. |
| Material of furniture | Birke Multiplex 12 mm und 21 mm für die Trennwände |
|---|---|
| Other | |

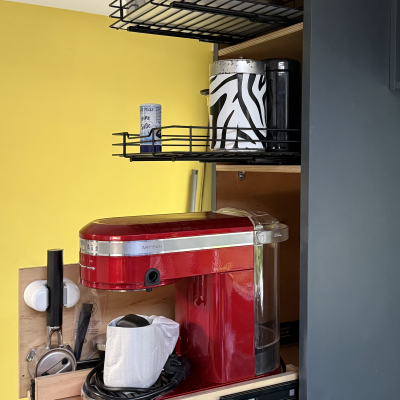

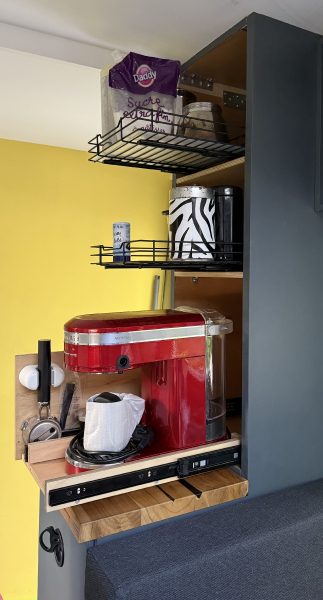

| alles in Eigenarbeit. Für die Staukästen im Schlafbereich werden passende Utensilos aus Filz für die Kleidung genäht. Hat sich bislang auch im Wohnwagen bewährt. LED als indirekte Beleuchtung über den Staukästen. Klappen mit Scharnieren von Häfele ( sind super ) befestigt. Zwischenrahmen noch weiß gestrichen. Der erste Schrank entsteht - Apothekerschrank - zugleich Duschwand - Eingang. Jetzt kommt noch das Gegenstück - Schrank für den Kühlschrank und gleichzeitig Wand zur Toilette. Nach Einbau der Frischwassertanks, Bettgestell fertiggestellt und Lattenrost provisorisch draufgelegt. Rückwand für das Bett gebaut. Kalte Rückwände sind einfach zu ungemütlich. Seitliche Bettkästen ebenfalls aus Birke Multiplex mit 2 Klappen jeweils auf beiden Seiten. Oberseite lackiert in der Wandfarbe und versiegelt. Zusätzlicher Stauraum unter dem Bett über den Wassertanks - Platz für 5 40x60x12cm Euroboxen. Klappe angebracht, Lattenrost montiert und mit Matratzenschoner abgedeckt. Im Eingangsbereich wurden Apothekerauszüge verbaut - Schwerlastauszug. Die kleinere Sitzbank mit Auszug dient als Medienschrank und Ladeschrank für Akkus, Tablets, Mobilgeräte und sonstiges. Die größere Sitzbank ist die Elektrozentrale hier laufen alle Kabel zusammen. Die Sitzgruppe steht auf einem 20 cm hohen Podest mit 2 Staufächern im Boden. Tischgestell ist von Ilse 360° drehbar, sowie nach 2 Seiten verschiebbar und stufenlos verstellbar. Polster bestehen aus Bultex Schaum mit Watte bezogen und mit hochwertigem Polsterstoff bezogen. Höhe der Polster 10cm. Die 2 kleinen zusätzlichen Polster dienen zum Bettumbau und für den Auszug als zusätzliche Sitzfläche. | |

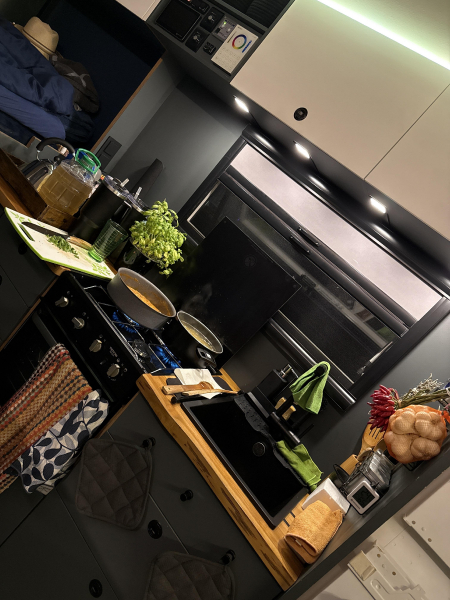

| Cooking stove | Thedford Triplex |
|---|---|
| Gas installation | 100l Gastank |
| Other | |

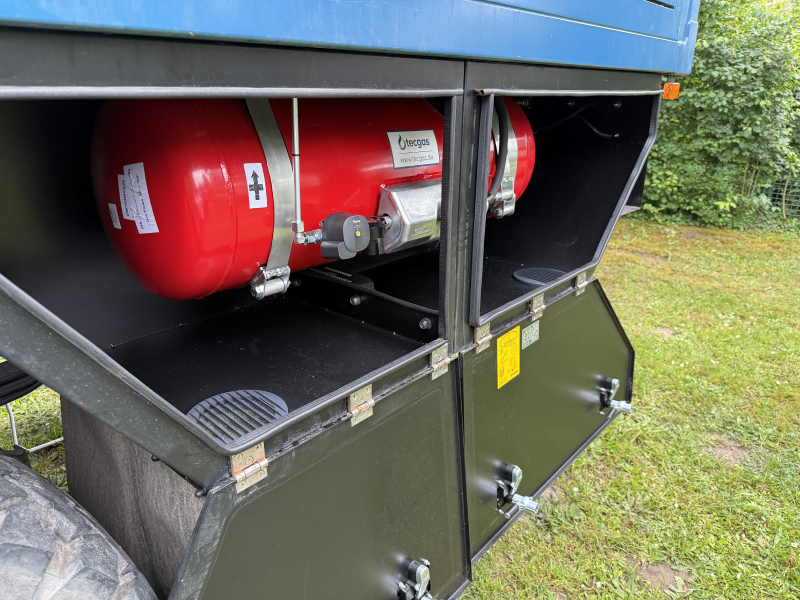

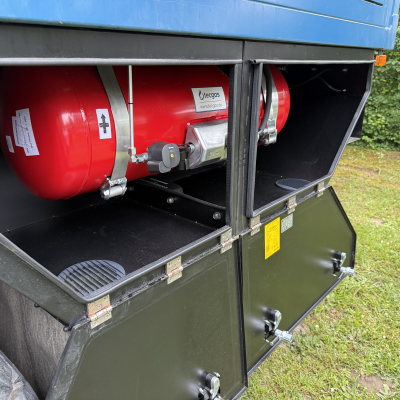

| Der Gastank wird in 2 der hinteren Staukästen eingebaut, leider war ein Einbau im Zwischenrahmen auf Grund Platzmangel nicht realisierbar. | |
| Manufacturer and type of fridge / cooler | Eine herkömmliche Kühl-Gefrierkombination von Bauknecht den wir über Belluna.eu umbauen lassen wollen auf 12V |
|---|---|
| Other | |
| Gesamt 220 l Kühl-Gefrierleistung. | |
| Voltage in the chassis | 24 V |
|---|---|
| Voltage in the cabin | 12V und 230 V |
| 110V / 230V in the cabin? | yes |
| Inverter | Victron |
| Other | |
| Kabelkanäle in den Hochschränken. Deckel können in jedem Hochschrank von den Kabelkanälen abgenommen werden, so daß wir jederzeit an die Kabel kommen können. Außensteckdose gelegt und den FI Schalter gesetzt. Erste Lampen am Bett und der Küche installiert. Die ersten Kabel sind verlegt, Steckdosen im Stauraum beidseitig angebracht. Ambientelicht über den Hängeschränken funktioniert. Verkabelung, Mppts, Multiplus etc. kommt unter die Sitzbank vor dem Bett. | |
| Capacity of batteries in the cabin | 800 AH - 4 x 200 AH Plus von Powerqueen |
|---|---|
| Battery type | Lifepo |
| Battery management | Victron Cerbo GX mit Touch Panel 70 |
| Other | |
| Die Kontrollanzeigen und Bedienelemente wurden in einem offenen Hängeschrank untergebracht, mittig im Raum | |
| Solar capacity | 4 x 430 WP Gals/Glas bifacial von Trina Solar |
|---|---|
| Solar controller | Victron |
| Fuel cell | no |
| Power generator | Nein |
| Manufacturer and type of heating system | 2 x 2kw Autotherm |
|---|---|
| Warm water processing | Truma Boiler Gas/Elektro |
| Cab heating | Webasto |
| Other | |
| Die 2 x 2 kw Dieselheizung von Autotherm wird bei uns in der Garage eingebaut. Hat einen Käfig bekommen, damit die Leitungen und auch die Heizung nichts abbekommen wenn mal was verrutschen sollte. | |
| Explanation of gas system | |
|---|---|
| geplant 100 l Gastank für Boiler und Herd sowie Außenküche. Der Gastank wird in zwei der hinteren Staukästen montiert. |
| Water filtration system | Famous Water |
|---|---|
| Capacity of fresh water tank(s) | ca. 700 l |
| Capacity of waste water tank(s) | ca. 230 l und ca. 70 l Urintank |
| Other | |
| Warmwasserbereitung Truma Gas-Elektroboiler. Wasserleitungen verlegt Lilie System. Spanngurt eingepackt gegen Scheuern zur Sicherheit der Schläuche. 2 x Außendusche jeweils an den Stauklappen. Eine hauptsächlich zum Duschen und auf der anderen Seite für die Außenküche. Der Grauwassertank befindet sich im Eingangsbereich, die Duschtasse ist integriert. | |
| Manufacturer and type of toilet | Trocken-Trenntoilette - Eigenbau |
|---|---|
| Capacity of black water tank | 70 l - Pipitank Unterflur in der Kabine, sowie Grauwassertank 210 l |
| Other | |
|
Tank für Grauwasser und Urin - Tankbau Uwe Albrecht - echt tolle Arbeit! Duschtasse mit 4 Auslässen, 2. und 3. Segment sieht man die Abtrennung des Urintanks. | |
| Rear carrier | Elektrisch für Motorrad und Reserverad Idependo |
|---|---|
| Roof rack | Von der Firma Independo |
| Storage boxes | 7 plus 1 für die Batterien von Independo |
| Outside cooking facilities | Gas - Eigenbau |
| Awning | Dachmarkiese und Sonnensegel an Airlineschiene sind in Vorbereitung |
| Other | |
| 2 ausfahrbare Podeste unterschiedlich arretierbar. Komplett ausgefahren 2 x 1,5m x 2m. Realisiert über die Firma Independo. | |
