Mercedes 2038 4x4 Biber
| Manufacturer and model | Mercedes Benz 2038 4x4 Powerliner 2.30m CH- Breite |
|---|---|
| Name | Uwe+Corinne |
| Country | Schweiz |
| Year of manufacture | 1996 |
| For sale? | no |
| Engine type | OM442LA Bi-Turbo |
|---|---|
| Cubic capacity | 15618 |
| Number of cylinders | 8 |
| Horsepower | 435 |
| Torque | 1850Nm + |
| Other | |
|
Tropenausführung ab Werk 6-Gang ZF Automatik-Getriebe mit WSK, Untersetzung, Retarder, Tempomat Leistungsteigerung | |
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
|---|---|
| Wheel base | 3800 |
| Number of seats | 4 |
| Tyre size | 14R20 |
| Rim size | 10W20 Tubless Sprengringfelgen Sonderanfertigungen Trilexaufnahmen und Einzelradadaper Hinten |
| Type of tyre | Continental HCS |
| Tank capacity | 400ltr +200ltr |
| Diesel filter | yes |
| Other | |
|
Tublex Felgensystem Sonderanfertigung für 10W20 Felgen und Einzelbereifung hinten. Felgen müssen nicht umgedreht werden beim Tausch Vorne/Hinten. Führerhaus mit Dachaufbauklima Ebersbächer Kalori gekühlt(Bestromung ab Aufbaubatterien). Zusätzliche Kühlleitungen im Durchgang zum Aufbau. Führerhaus komplett entkernt, gedämmt, Wände mit Filz belegt. Grammersitze mit integrierten Gurten luftgefedert beidseitig eingebaut. Kamersystem Bird View 360° von W.Blaser AG 400ltr Haupttank 200ltr Zusatztank umpump- oder umschaltbar. Batterien, Hauptschalter, Zentralschmiereinheit, Windensteuerung in Unterflurkiste untergebracht. Fahrwerk Original, Vorne Federpakete normal, Hinten Parabelfedern mit Schwerlastpaket. Durchgang aus Alublech 30mm isoliert und mit Plastazote Dichtung zum Aufbau hin. Kein Gefummel um das FH zu kippen und dicht. Druck kann mit Unterlegen von härteren Schaumstoffbahnen erhöht werden | |
| Permanent or manually selectable 4-wheel drive | Permanent |
| Diff locks | Vorne, Mitte, Hinten |
| Manufacturer of the cabin | Calag und Selbstbau |
|---|---|
| Inner dimensions (LxWxH) | 4918x2180x1976 exkl. Schrägen |
| Outer dimensions (LxWxH) | 5030x2282x2123 |
| Cabin material | GFK Sandwich |
| Kind and thickness of insulation | Vorgängerisolation von Airex C70 40mm sehr ähnlich |
| Number of beds | 2 plus 1 bis 2 |
| Windows | Widebird Sideway Echtglasfenster, Aluminiumrahmen, Hitzegedämmt, Mücken-und Verdunkelungsrollo |
| Subframe | Calag Leiterrahmen integriert im Aufbau und federgelagerter Zwischenrahmen. Extrem Verwindungssteif |
| Other | |

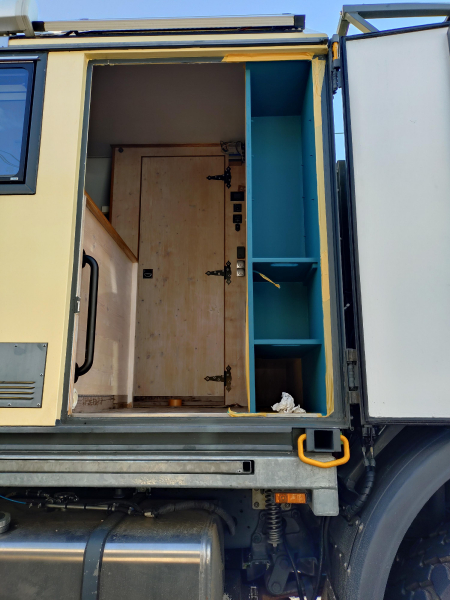

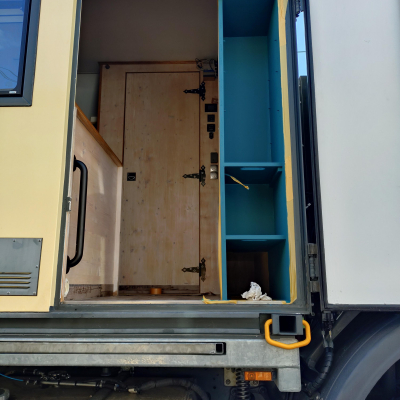

| Ehemaliger Werkstattaufbau aus Schweizer Armeebeständen komplett überholt und dann innen ausgebaut und mit Fenster und Klappen bestückt. Metalleinlagen in Wänden zum Teil wieder benutzt für Befestigungen. Dach komplett vom Gelcoat befreit und neu mit Epoxydlaminaten aufgebaut. Dickschicht Epoxydgrundierung Epifanes rundum und mit Epifanes PU DD Lacken endlackiert. Neuer Boden aus 33mm Okoumé-Sperrholz eingebaut. Zu den Wänden hin sauber abgedichtet und Platten auf Grundrahmen verklebt. Am Schluss kommt PVC Klicklaminat eingebaut. Originaleingangstüre wird am Schluss verschlossen bleiben. Federlagerung ohne Festlager jedoch passgenauen Führungen dito Bild von Vorgängerprojekt. Eingangstüre bleibt die Originaltüre. Ist zwar nicht so hoch, dafür breit um innen von Aussen zugänglichem Stauraum seitlich anzubauen. Im Rahmen wird ein ca.70cm breiter und 1m langer Auszug im Bereich der Türe realisiert. | |
| Explanation of floor plan | |
|---|---|
|

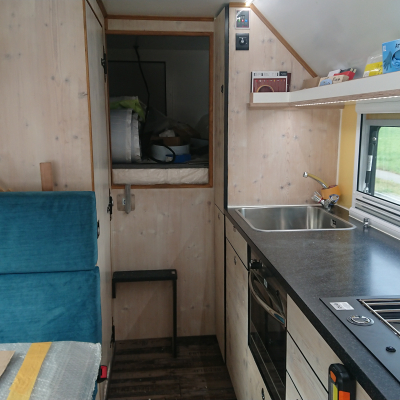

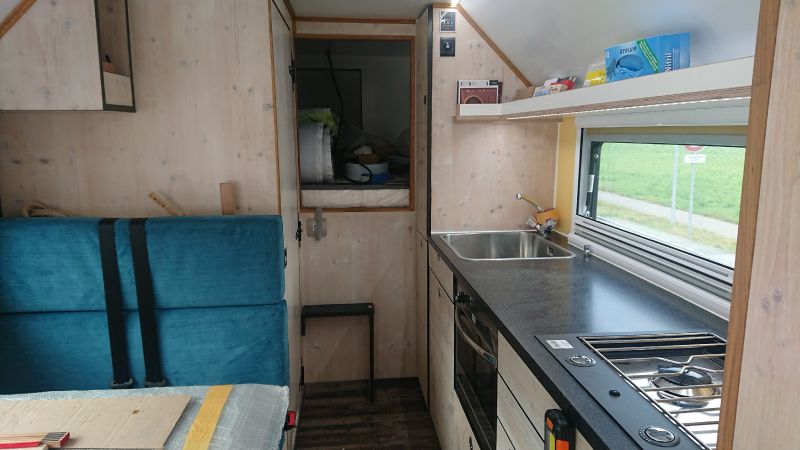

Grosse Küchenzeile mit viel Platz zum verstauen. Bettabmasse 1250x 2180. also 120x200 mit Staumöglichkeit Fussende und Kopfende. Bettunterbau 30mm 3-Schichtplatte, Froli Scor Mobil Rost und Zugang zu Tankrevisionsöffnungen und Stromverteilung im Heckstauraum. Dusche 80x90cm. Kleines WC Abteil mit Elektrikunterbringung(Wechselrichter, Verteiler usw) Garderobe oberhalb Batterieschacht und Laderegler. Wird mit Wärmeableitung der Elektrikinstallationen leicht beheizt. Heckstauraum beheizbar durch Standheizung. Über dem Bett sowie Küche kommen noch Staumöglichkeiten sowie im Eingangs-Durchgangsbereich zum Führerhaus Staumöglichkeiten. |
| Material of furniture | Fichte 3-Schicht gedämpft, geölt, Echtkarbon und Epoxydcomposite |
|---|---|
| Other | |
|
Küchenarbeitsplatte und Tischplatte Mehrschicht Okoumé-Sperrholz belegt mit Corian. Tisch, Sitzbänke umbaubar auf 1-2 Schlafplätze. Dusche 80x90cm mit Metall-Emailleduschwanne. Dusche innen Fichte 3-Schicht mit Epoydharz und Laminat belegt, komplett Wasserfest mit Epoxydharz als Nasszelle ausgelegt. Der ganze Möbelbau ist jeweils mit Klamex demontierbar gebaut oder normalen Lamellos verbunden und geschraubt und mit Epoxydharz geklebt. Verbindungen zu den Wänden nur mit Mirapur 9500 Speed geklebt und auf Boden verschraubt. Ergibt eine gewisse Flexibilität aber der Aufbau ist in sich extremVerwindungssteif. Kantenumleimer aus Echtkarbon weils von anderen Projekten übrig war sowie kleines Lavabo in der Dusche aus demselben Plattenmaterial hergestellt. Schliessmechanismen der Schubladen sind eigentlich beim Bootsbau sehr verbreitet. Sogenannte Pull Locks. Wir haben uns dafür entschieden weil die egal ob offen oder zu bündig sind. Auszüge kamen aus dem Hause Blum. Blumotion Tandem Plus 30kg. Die Montage hilft gleichzeitig die Seitenwände nebst Lamello und Klamex in Postion zu halten und wir erhielten so grösstmögliche Schubladen. | |
| Cooking stove | Eno Flush 2-Flammig, Eno Périgord + Grill Backofen |
|---|---|
| Gas installation | Stahlleitungen |
| Other | |
| Bei Bedarf Wasserkocher 250V und Benzinkocher sowie Grill | |
| Manufacturer and type of fridge / cooler | Wemo Kompressor Kühlbox B75DX |
|---|---|
| Other | |
| Auszug für Kühlbox in Küchenzeile unten. 12V, 24V oder 250V betreibbar. 2 getrennt zum Öffnen sowie einstellbare Kühlfächer bis -18°C. Kühlung ist komplett umlaufend | |
| Voltage in the chassis | 24V/12V |
|---|---|
| Voltage in the cabin | 12V |
| Charging converter 24V-12V | Ja |
| 110V / 230V in the cabin? | yes |
| Inverter | Victron Phoenix Smart 3000W |
| Other | |
| Im Prinzip nur Victrongeräte montiert. | |
| Capacity of batteries in the cabin | 2x 200Ah (5120Wh) |
|---|---|
| Battery type | Levo LiFePo4 mit integriertem BMS. |
| Battery charger for cabin batteries | Victron |
| Battery management | Victron, Phillipi, Levo |
| Other | |
| Ladegerät 250V für Landstrom und B2B Ladegerät von Bordbatterien während der Fahrt 24V/12V | |
| Solar capacity | knapp 1,1Kw 12V |
|---|---|
| Solar controller | 4 Stk MPPT Victron |
| Fuel cell | no |
| Other | |
|
Je nach Einsatzziel und zweck kommt ein Generator mit ins Gepäck. Pro Solarzelle 1 Laderegler Grösse so gewählt das bei Ausfall 1 Ladereglers 2 Solarzellen darüber betrieben werden können. | |
| Manufacturer and type of heating system | Ebersbächer Aitronic M2 Commercial D4L Diesel 12V/4kW |
|---|---|
| Warm water processing | Imass Durchlauferhitzer Gas |
| Cab heating | Original Fahrbetrieb |
| Other | |
|
Heizung in Sitzbank integriert. Verbrennungsluft und Kaltluft seitliche Ansaugung, Abgase nach unten raus geführt. Umschaltung für Aussen-oder Innenansaugung. Imass Durchlauferhitzer in Heckgarage untergebracht. So konnten kurze Leitungen zu Dusche realisiert werden und der Heckstauraum ist individuell beheizbar und der Durchlauferhitzer sowie Wassertank so weitgehend vor Frost geschützt. | |
| Explanation of gas system | |
|---|---|
| Gasverteilung, Ventile usw im Gasschrank integriert und gut zugänglich. Grosse Bodenöffnungen zur Entlüftung.Gashauptschalter elektrisch bei Küchenzeile. Gasdruckregler mit Vorfilter und Crashsensor. |
| water flow | JRG Sanipex |
|---|---|
| Water filtration system | WM Aquatec |
| Capacity of fresh water tank(s) | 500ltr |
| Capacity of waste water tank(s) | 150ltr |
| Other | |
| Wassertank aus Okoumé-Sperrholz und Composite Epoxydbeschichtung 500ltr 2-Teilig 200ltr und 300ltr Unterteilung für Trink-und Brauchwasser. Mittels Bypass Umfüllung intern möglich über Filteranlage. 2 Pumpen umschaltbar und benutzbar auf einer Pumpe falls Ausfall. Befüllbar von Aussen hinter Stauklappen geschützt mit Vorfilter. Zugang via Klappe von oben zu Revisionsöffnungen. Leitungen JRG Sanipex da einfach reparierbar. Alles Hausinstallationsarmaturen in Dusche und Küche. | |
| Manufacturer and type of toilet | Natures Head |
|---|---|
| Capacity of black water tank | Keiner |
| Other | |
| Zugänglich zur Entleerung von Innen sowie Aussen Dank der Türen die schon im Aufbau waren. Toilette auf leicht erhöhter Ebene und darunter Stauraum für Toilettenartikel(Kokosfasern usw) und Zubehör. Zwangsentlüftung 12V regelbar nach oben aussen gelegt. Die Originalabsaugung der Nature Head umgebaut | |

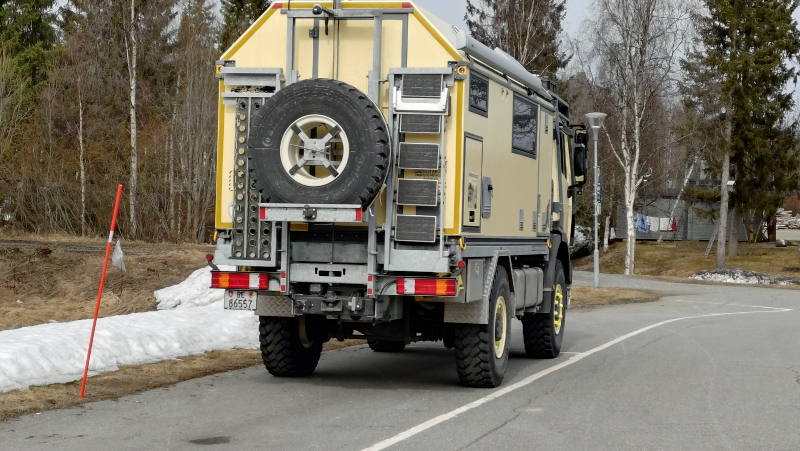

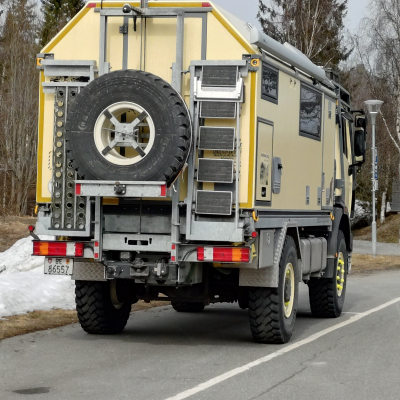

| Rear carrier | Nur für Reserverad komplett ausgelegt zusätzlich Halterungen für Montage Fahrradträger |
|---|---|
| Roof rack | Nur auf Führerhaus mit 2 Dachboxen sowie hinterer Abschnitt für lange Sachen |
| Storage boxes | Unterflur 2 Stück am Heck |
| Outside cooking facilities | Keine(Nur Benzinkocher und Grill) |
| Awning | 4m Thule Omnistor |
| Other | |
|
Lift Heck via Winde 9t absenkbar und in verschiedenen Höhen feststell und entlastbar. Winde kann durch umhängen und mittels Umlenkrolle auch zur Selbstbergung benutzt werden. Projekt ist bis auf kleinere Weiterentwicklungen im Innern fertig und das Fahrzeug hat im November die Strassenzulassung erhalten. | |
