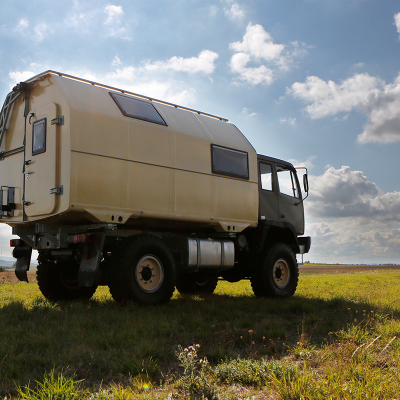

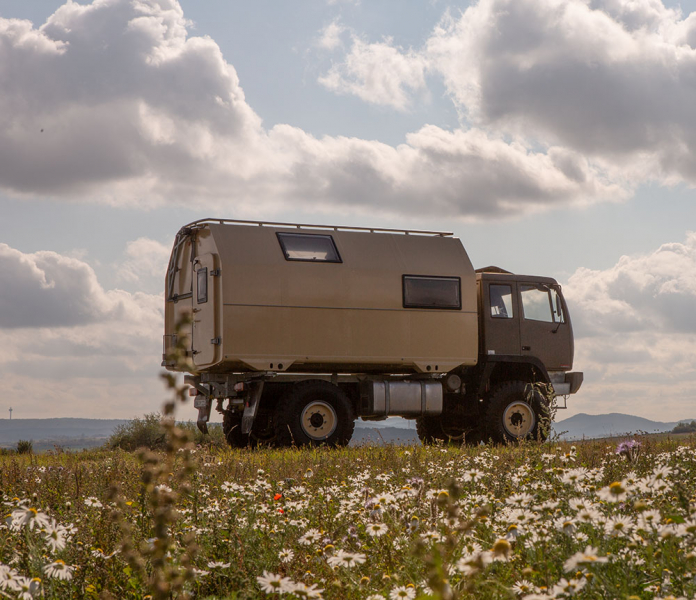

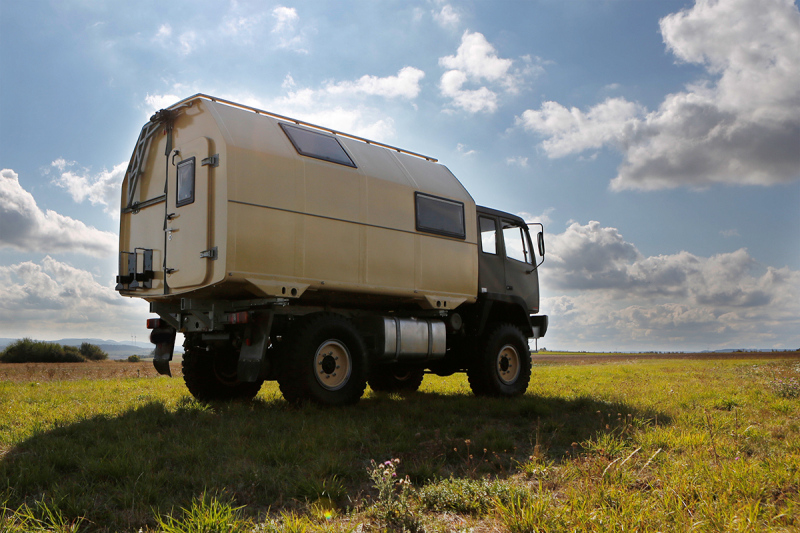

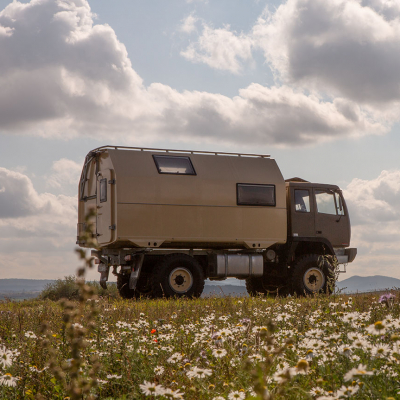

Wichtelmobil - STEYR 12M18, LAK II (#2781)

Im Dez. 2016 hatte Ralf(i) die "glorreiche" Idee, wir bauen ein Mobil :). Unser Mobil ist ursprünglich ne Harley. Die wollte er sich zum 50. Geburtstag schenken. Im Januar 2017 haben wir den LAK II gekauft und kurz darauf den STEYR. Tja. Und seitdem sind wir am ausbauen und noch immer nicht ganz fertig. Mehr über die Hintergründe warum es dann doch keine Harley gab und viele, viele Bilder gibts natürlich auf der HP.

General Information

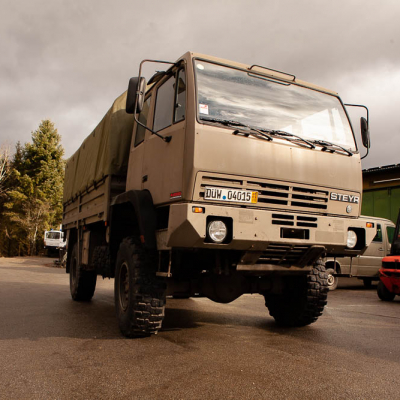

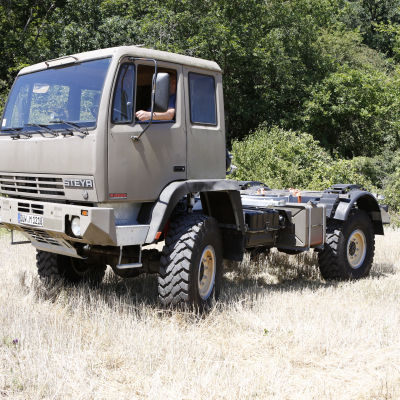

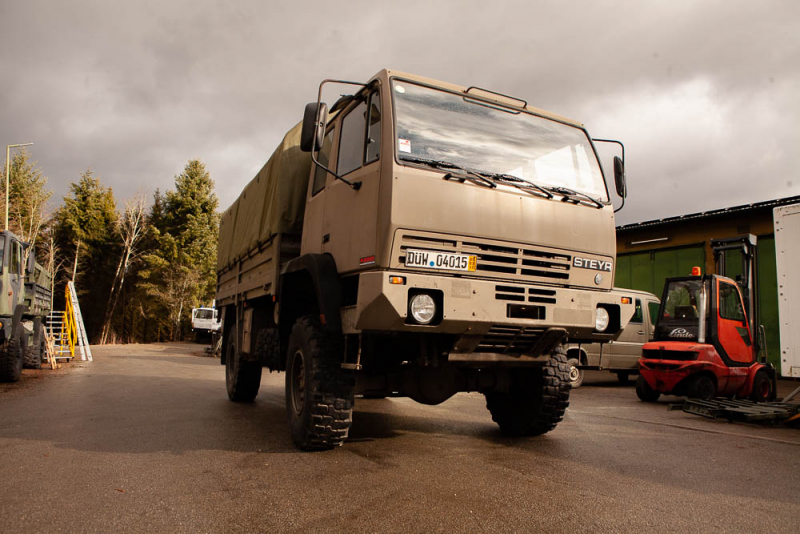

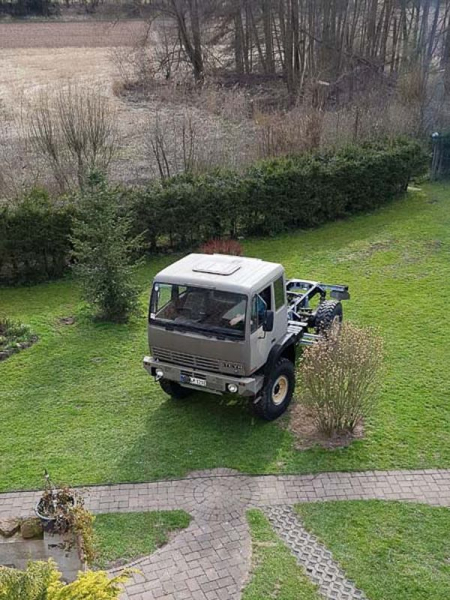

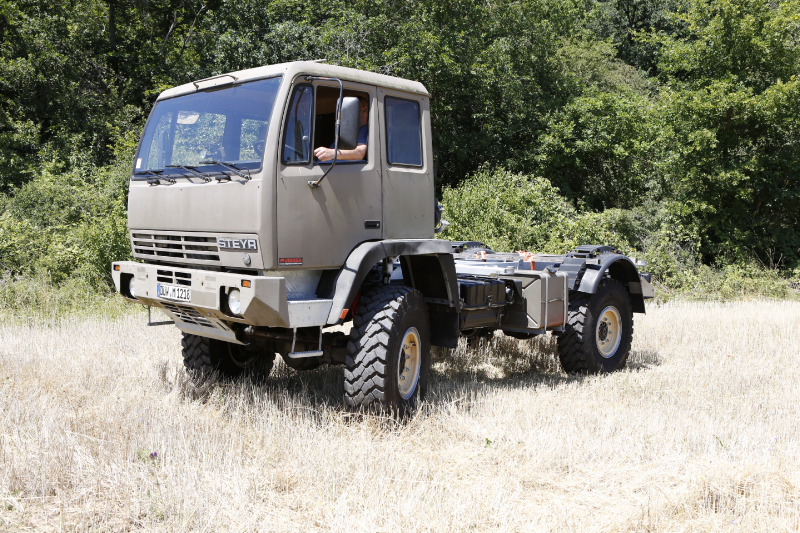

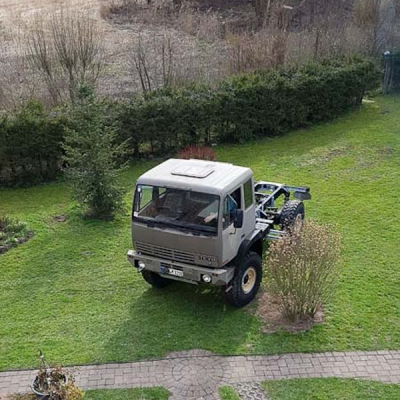

Manufacturer and model STEYR 12M18
Name Ralf
Country Deutschland
Website https://wichtel-unterwegs.de/
Year of manufacture 1986
For sale? no

Engine

Engine type Flüssigkeitsgekühlter – Sechszylinder – 4-Takt – Dieselmotor mit Direkteinspritzung und Turboaufladung + Ladeluftkühler (März 2019)
Number of cylinders 6
Horsepower 230 PS (nach Einbau des Ladeluftkühlers)

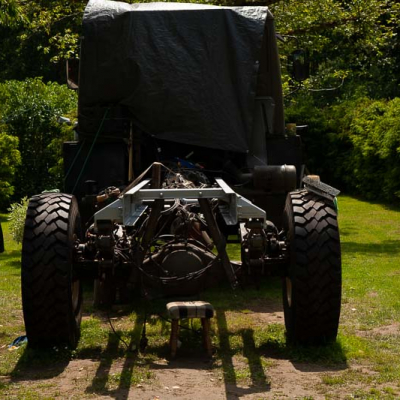

Chassis

4x2, 4x4, 6x6, 8x8 4x4
Wheel base 3500
Number of seats 2

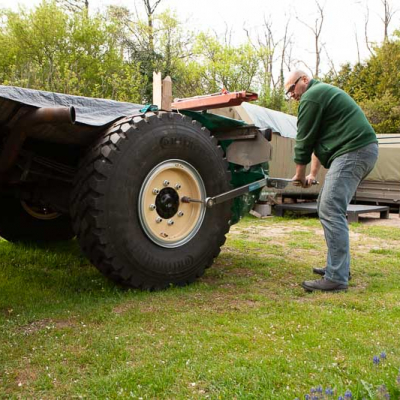

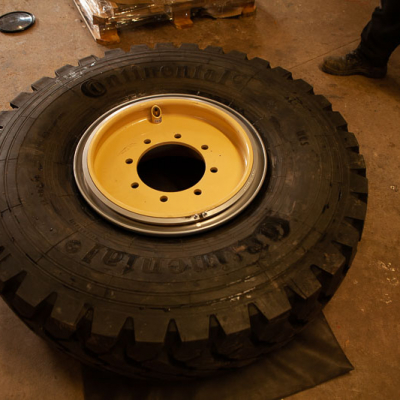

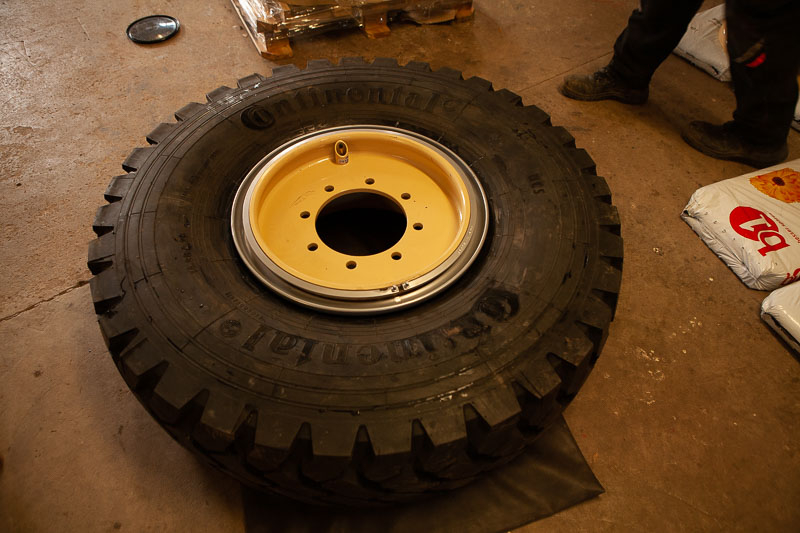

Tyre size 14.00R20

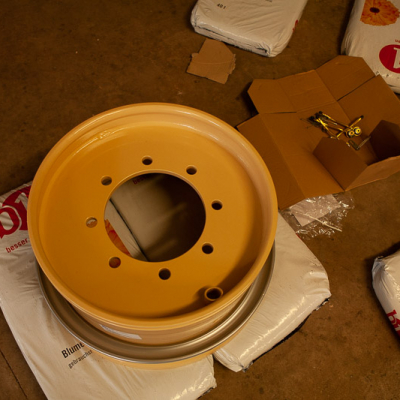

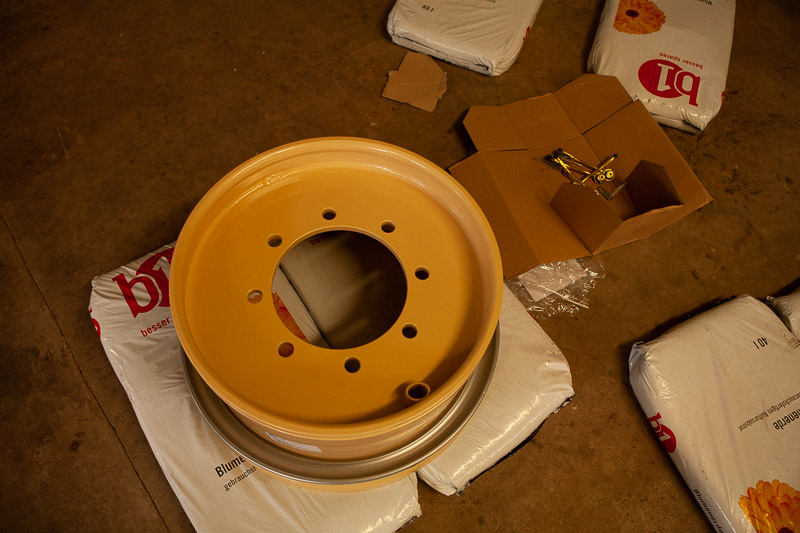

Rim size 10.00R20 Gabo Sprengringfelgen
Type of tyre Continental (schlauchlos)
Tank capacity 580 / 1x 400 und 1x180 (original)
Diesel filter yes
Permanent or manually selectable 4-wheel drive Permanent
Diff locks Drei: Vorne - längs - hinten (haben ist besser als brauchen :)

Cabin

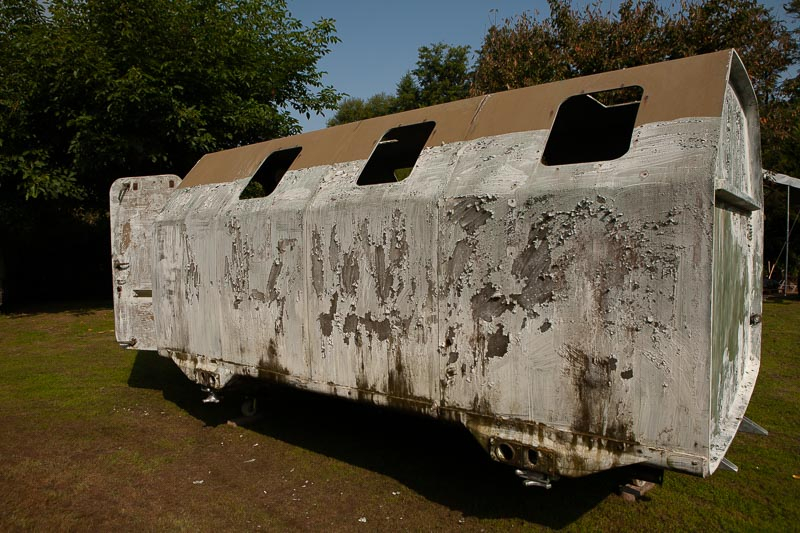

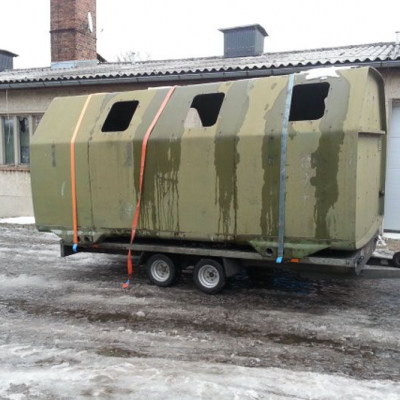

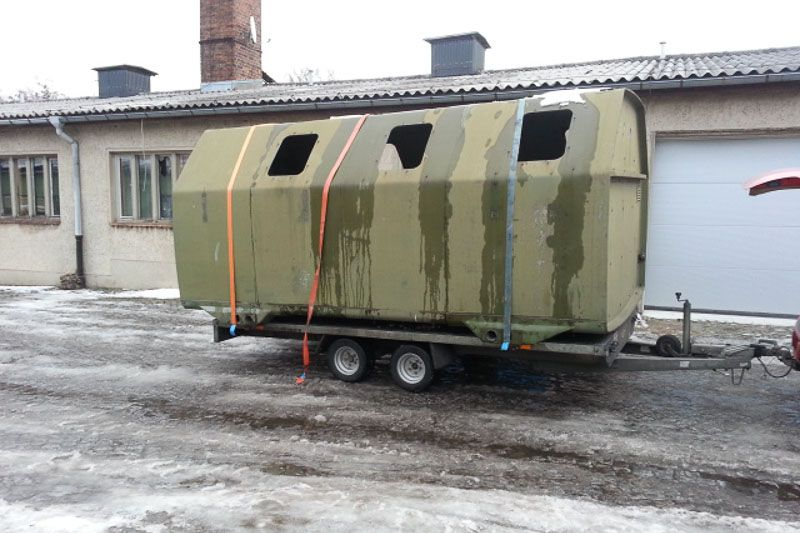

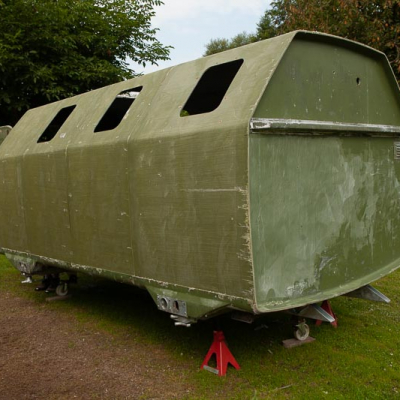

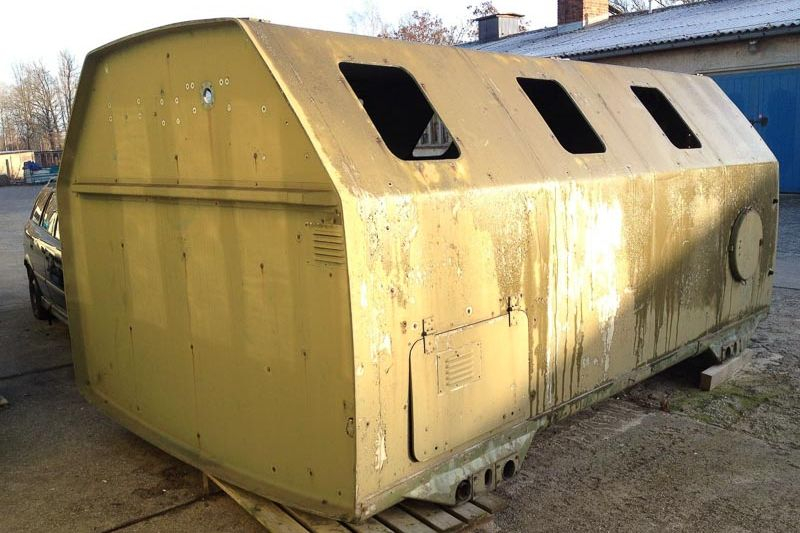

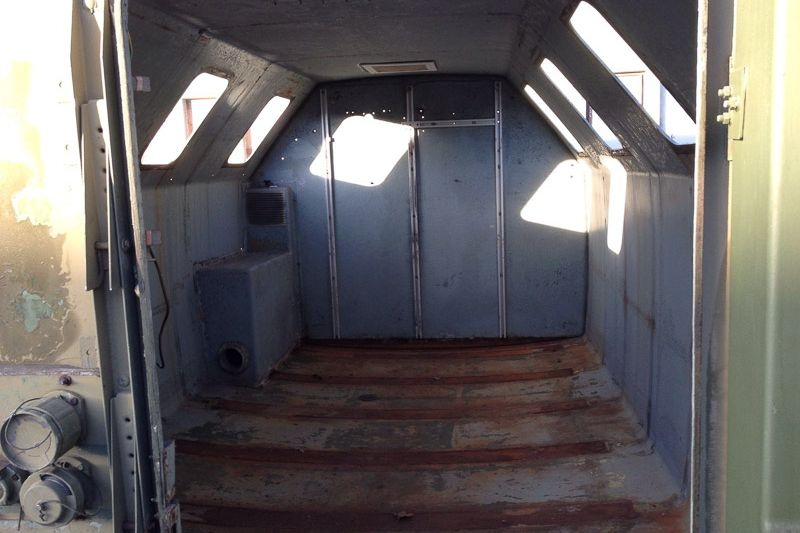

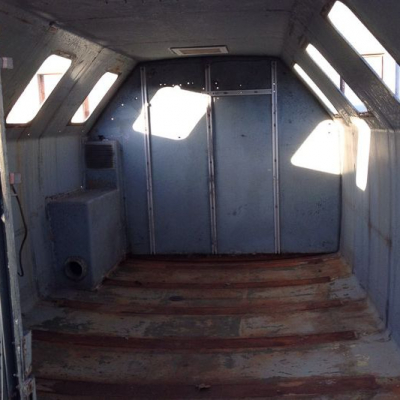

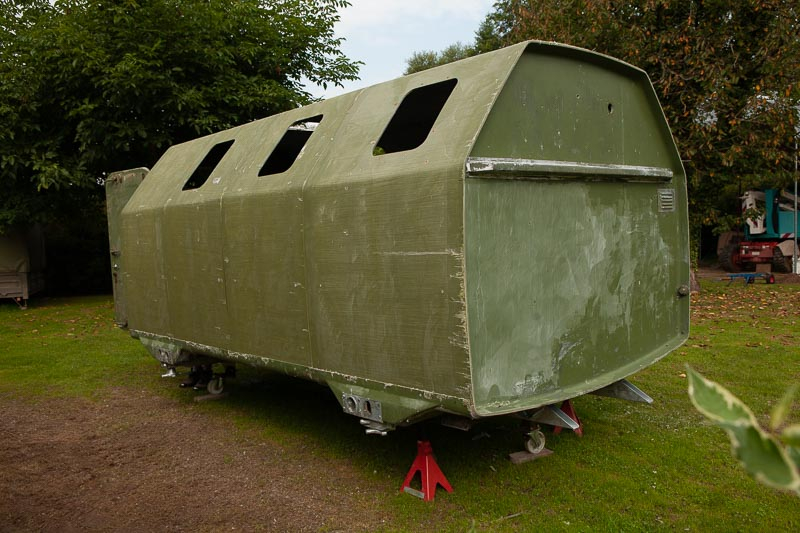

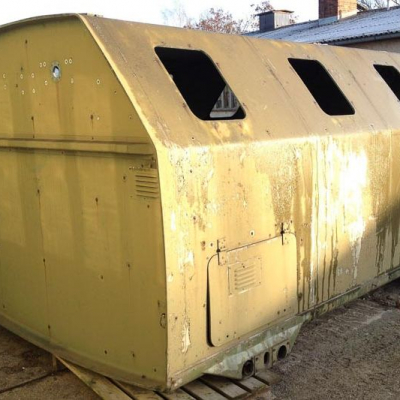

Manufacturer of the cabin LAK II
Inner dimensions (LxWxH) Länge: 4100 mm Breite: 2380 mm Höhe: 2070 mm
Outer dimensions (LxWxH) Länge: 4300 mm Breite: 2440 mm Höhe: 2220 mm
Cabin material GFK

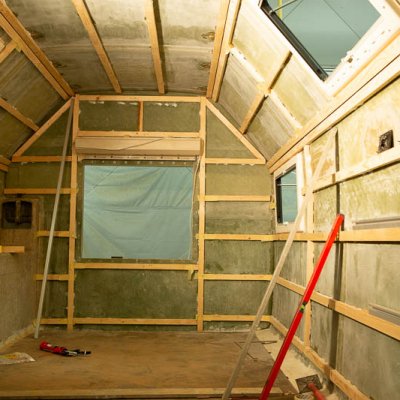

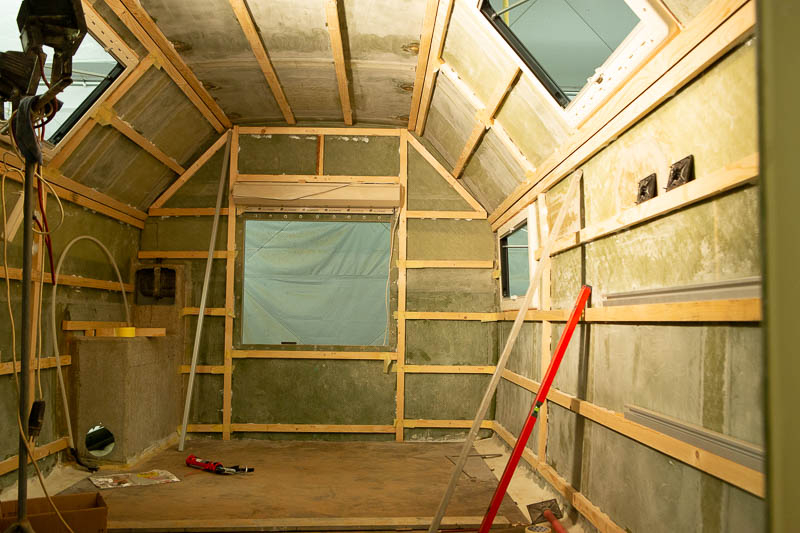

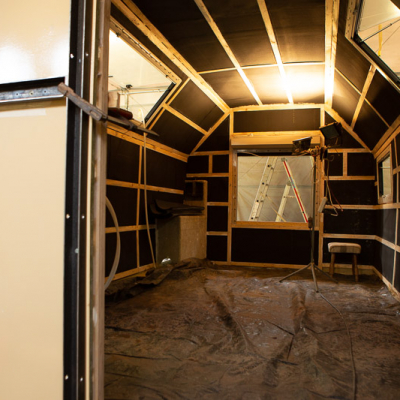

Kind and thickness of insulation 25 mm Armaflex
Number of beds 2
Windows Seitz S4 Fenster

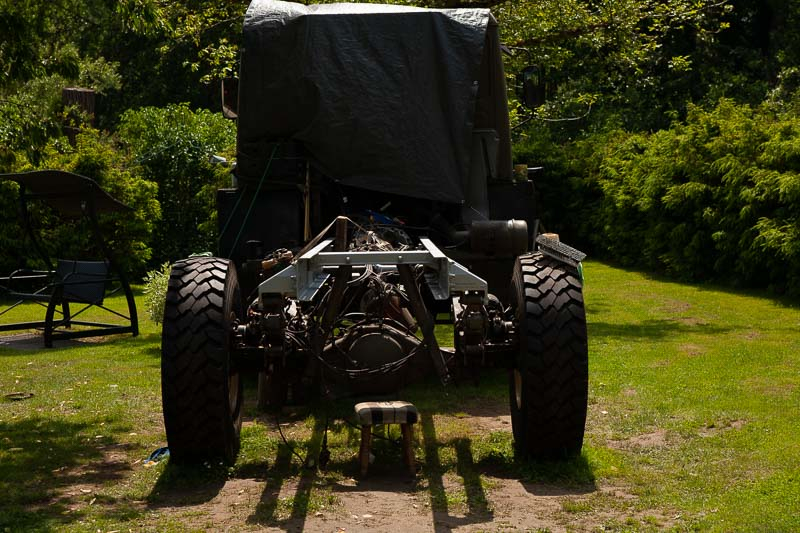

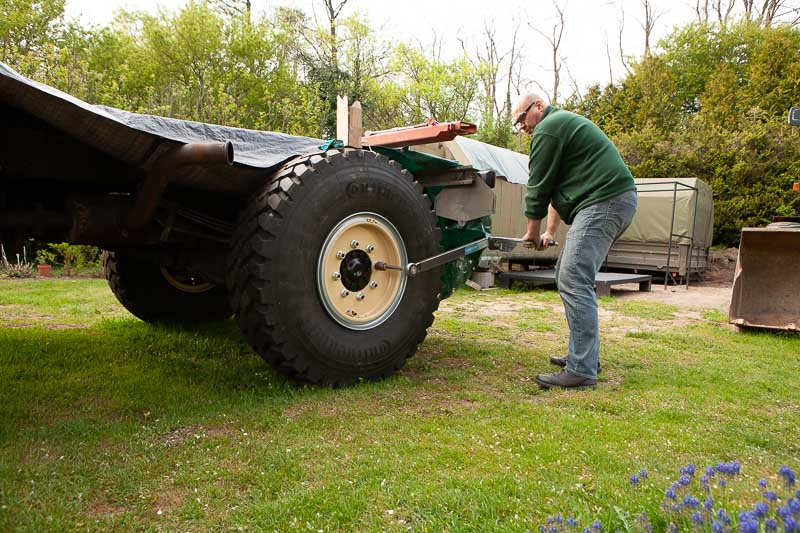

Subframe Eigenbau
Other

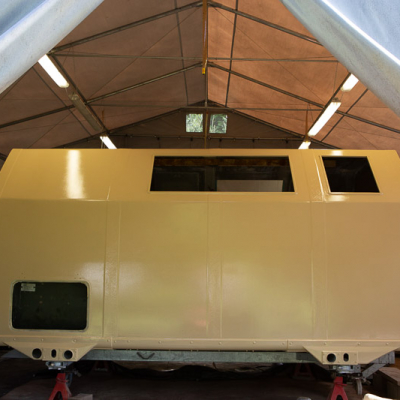

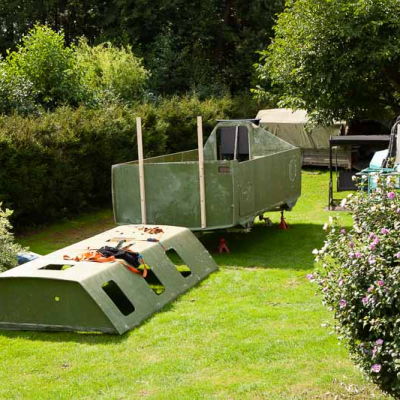

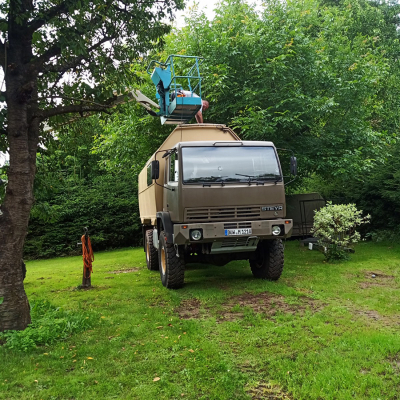

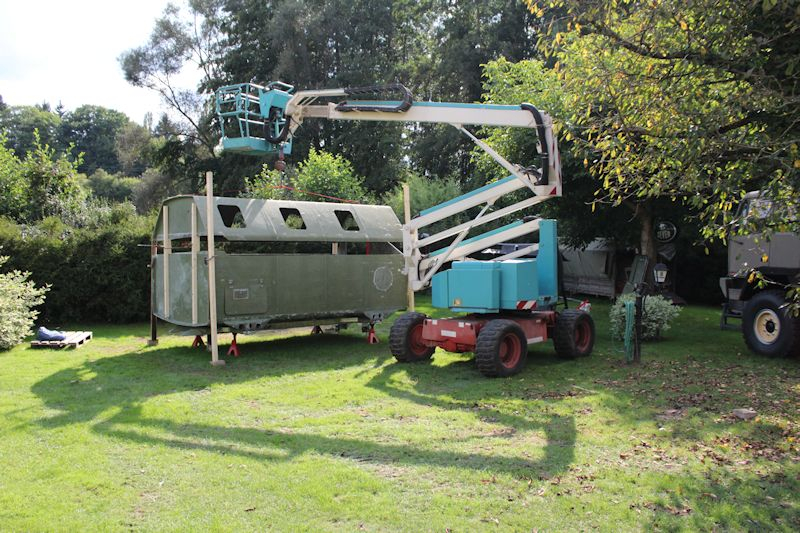

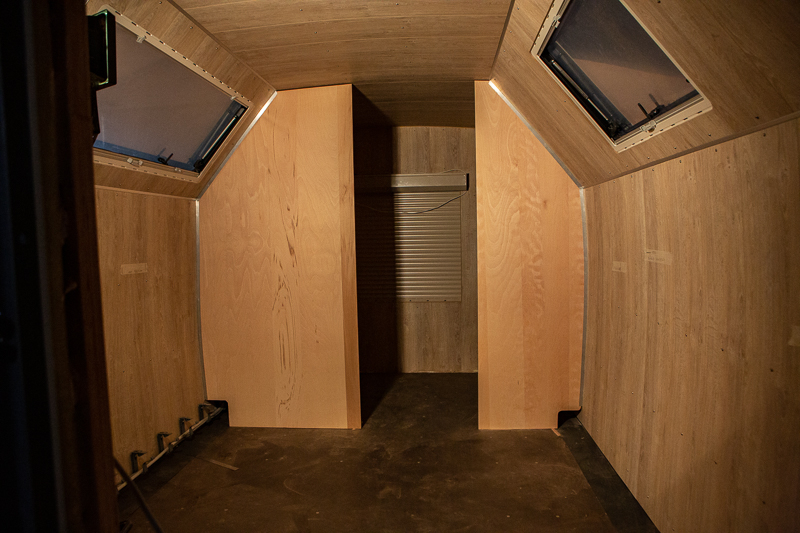

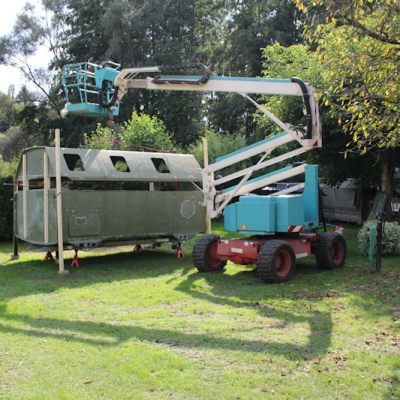

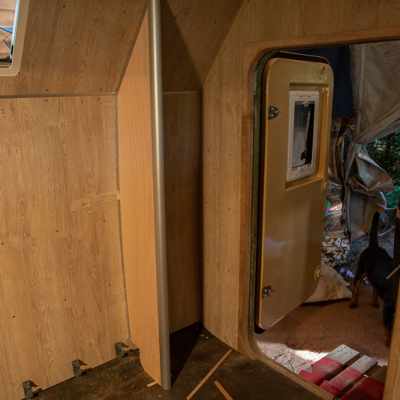

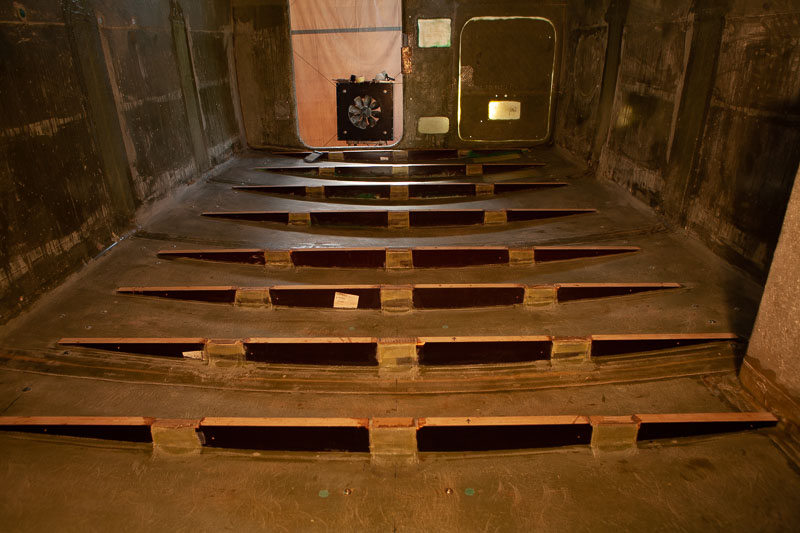

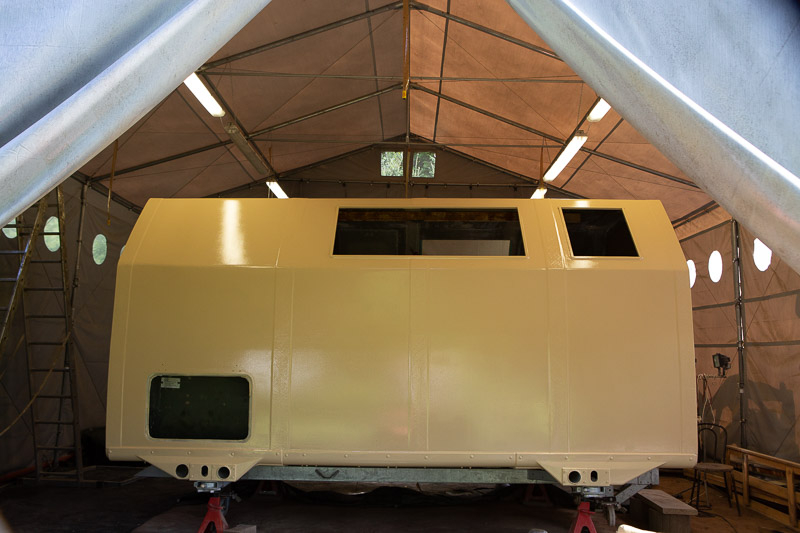

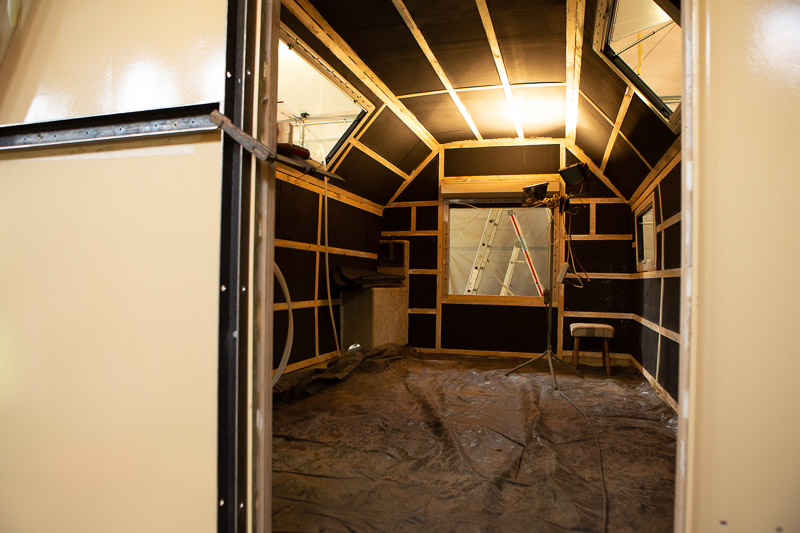

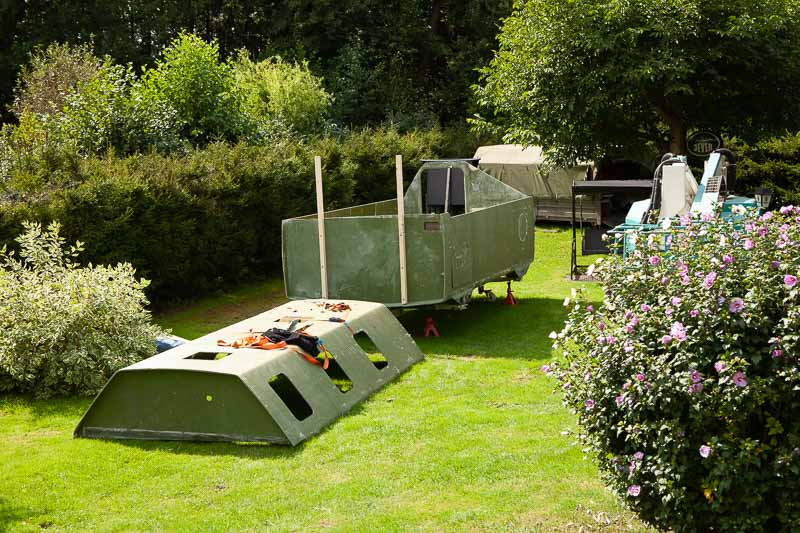

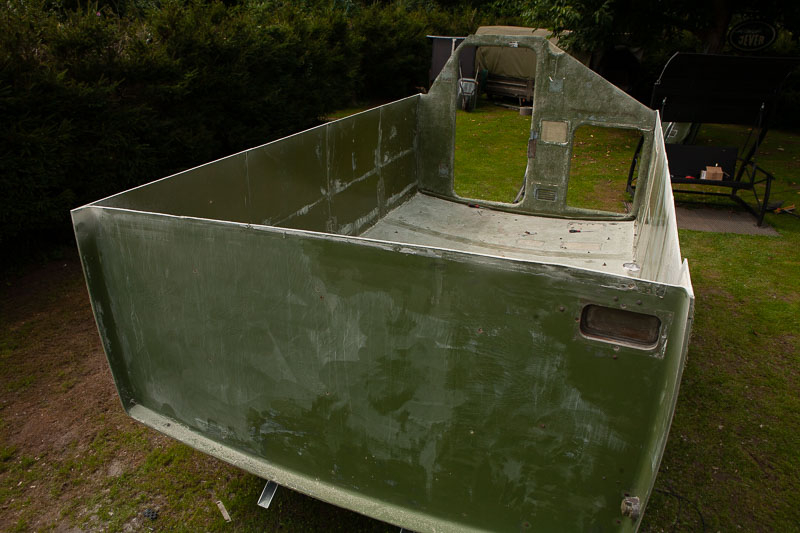

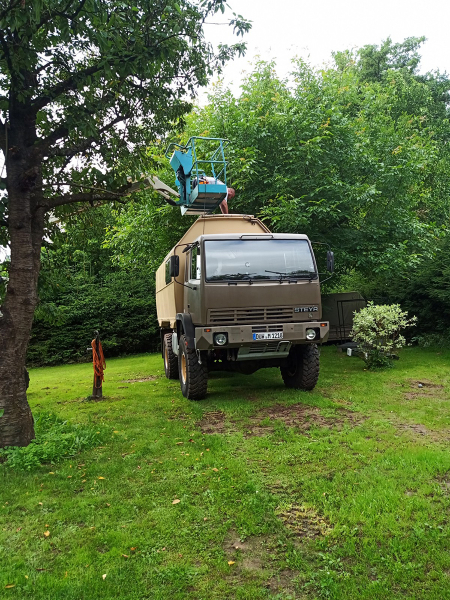

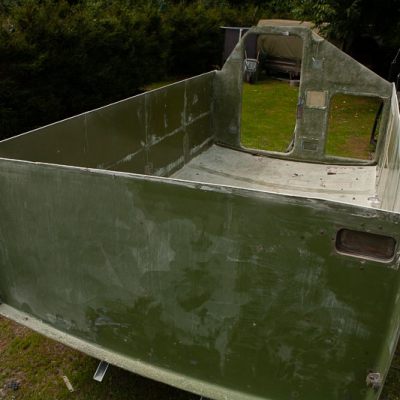

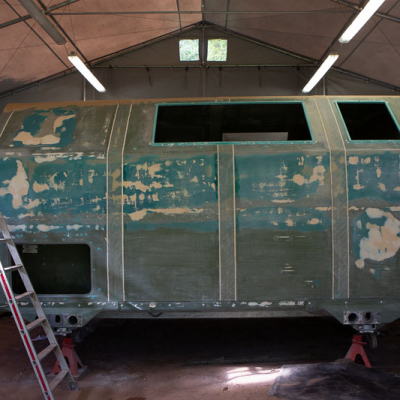

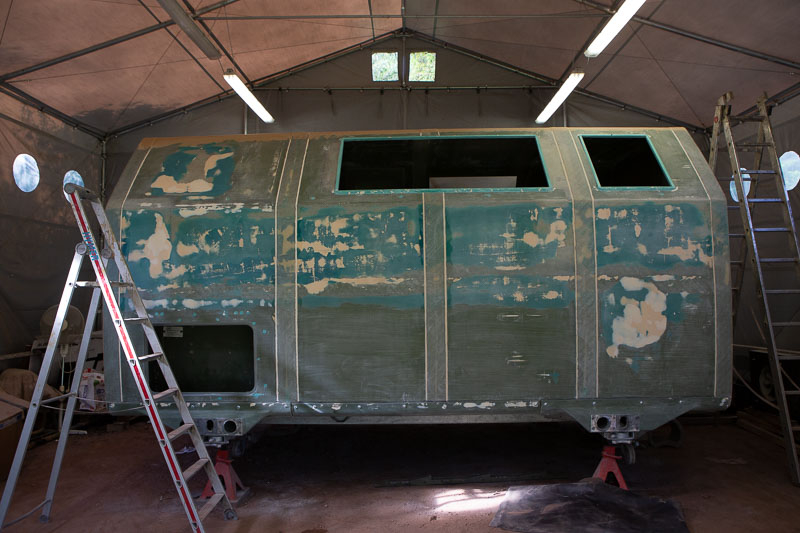

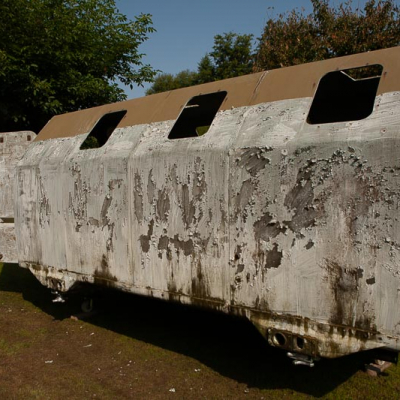

Da Ralf 2,02 m groß ist, aber im LAK II original nur 1,83 Stehhöhe wurde der Koffer um 25 cm erhöht. War ne Sauarbeit und Ralf oft kurz vorm verzweifeln, aber hat sich gelohnt.

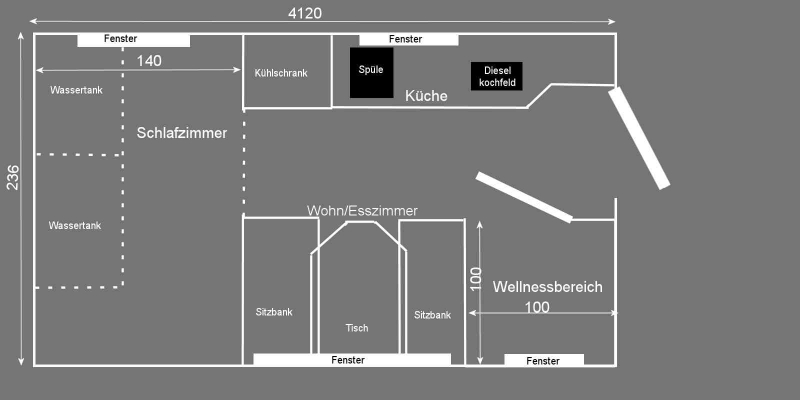

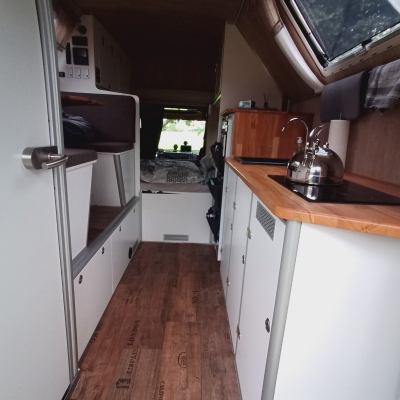

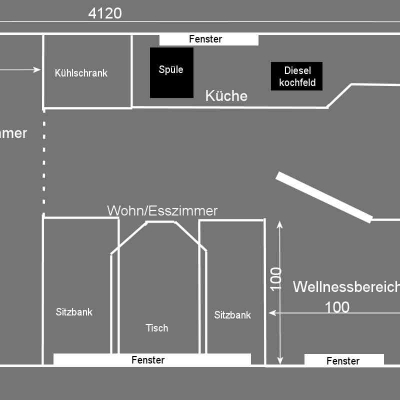

Floor plan

Explanation of floor plan

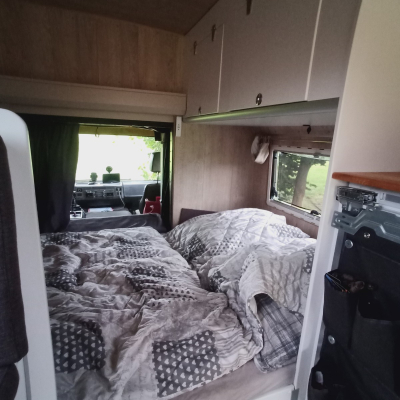

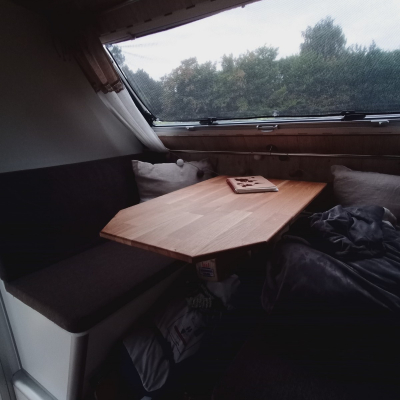

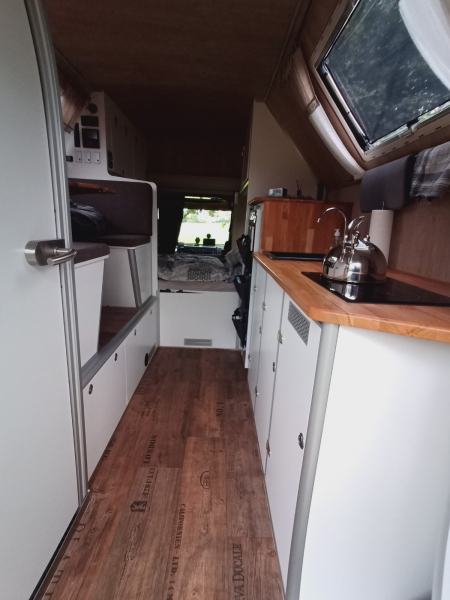

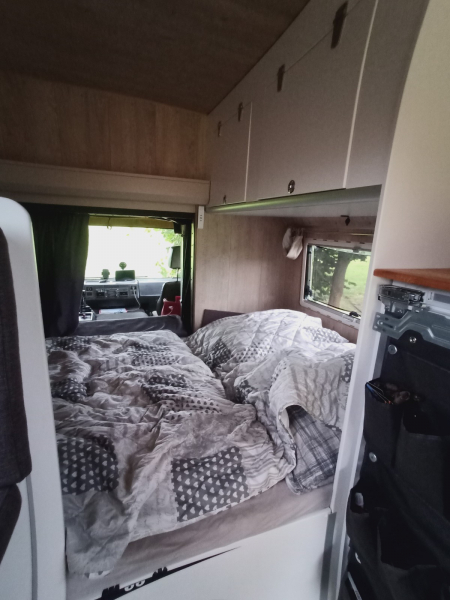

Wichtig war uns ein einigermaßen großes Bett und ein großes Bad. Wir haben uns viele Gedanken gemacht wie wir die "Räume" aufteilen und gestalten.
Und es passt alles.

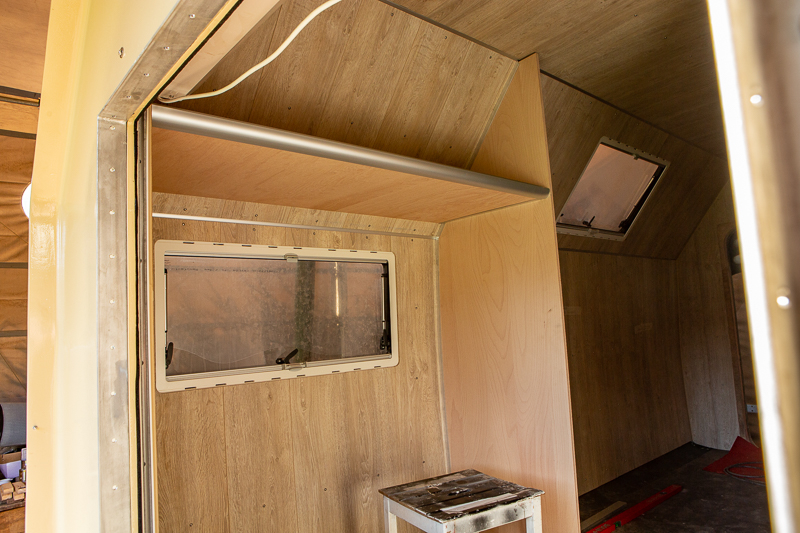

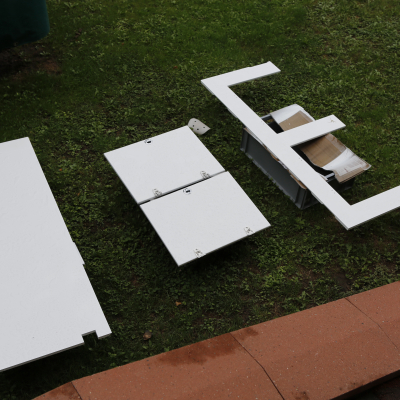

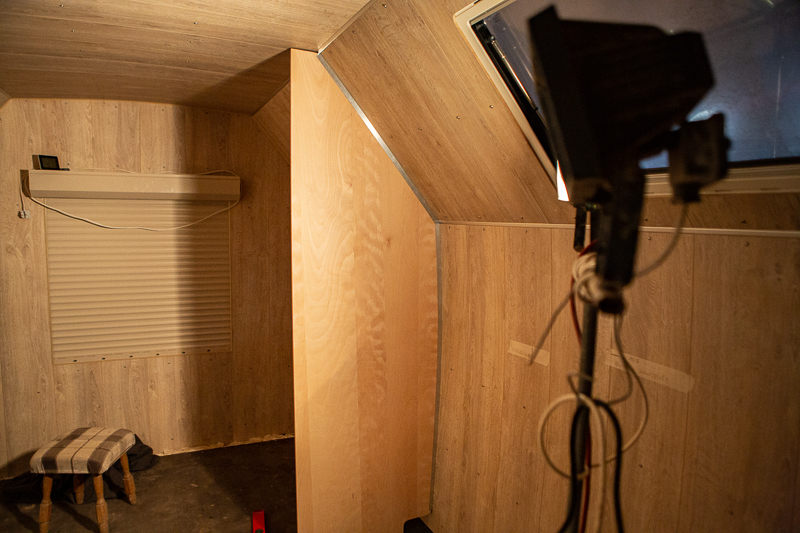

Furniture

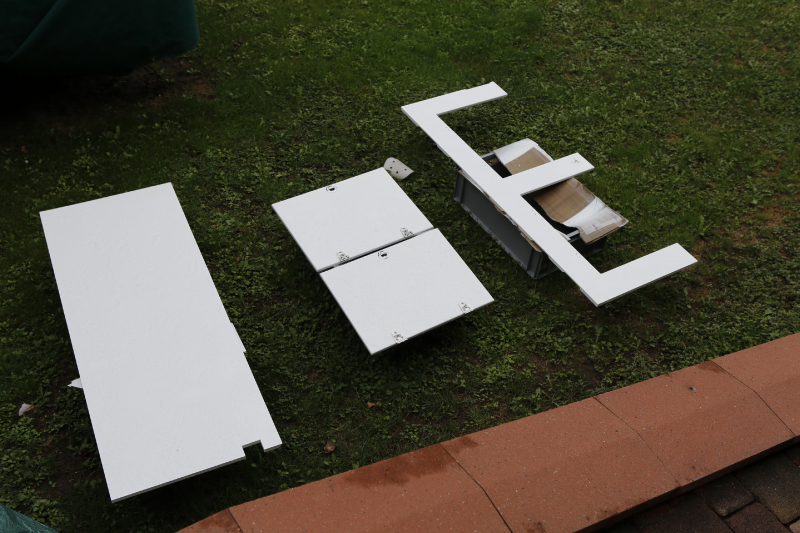

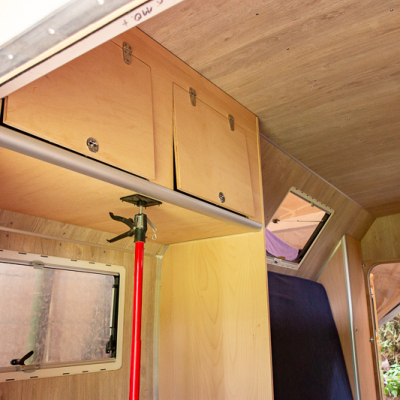

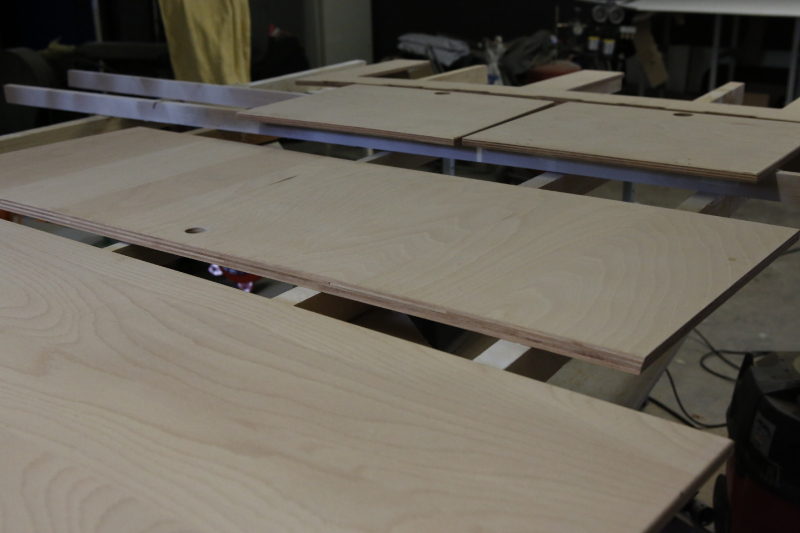

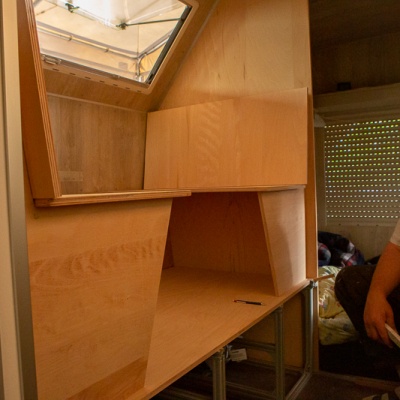

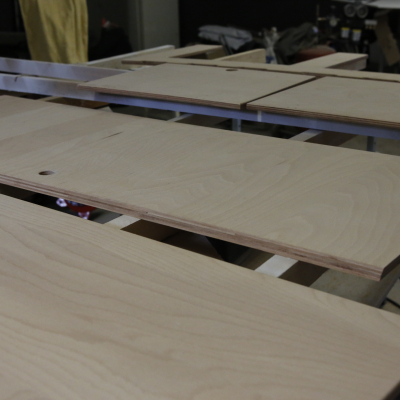

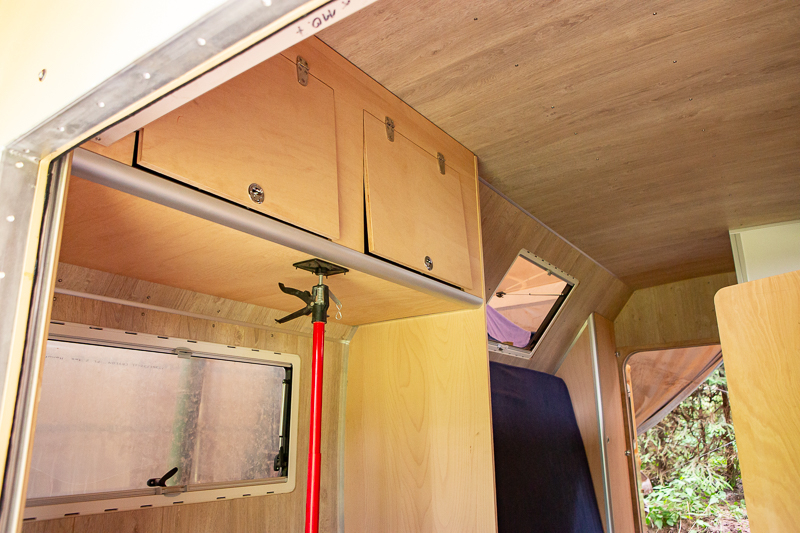

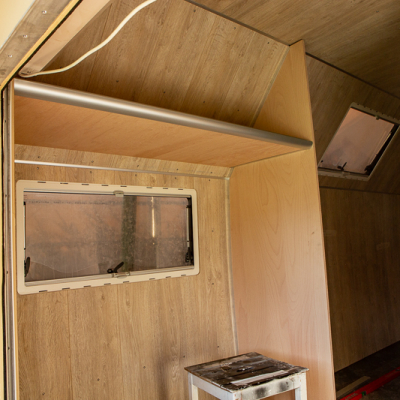

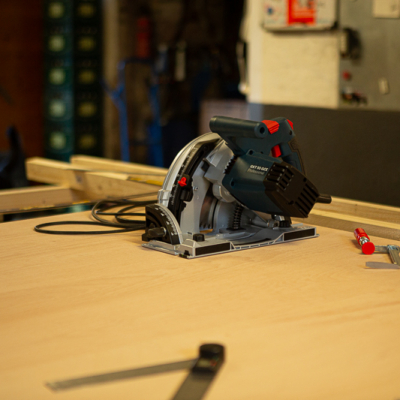

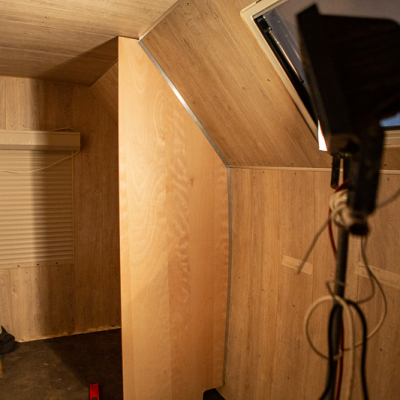

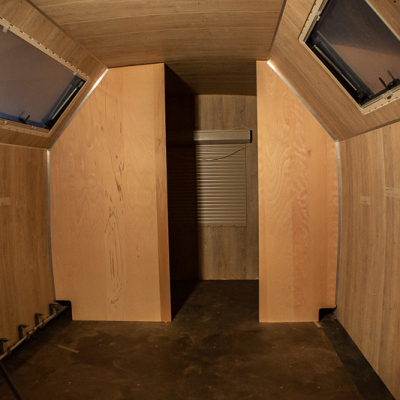

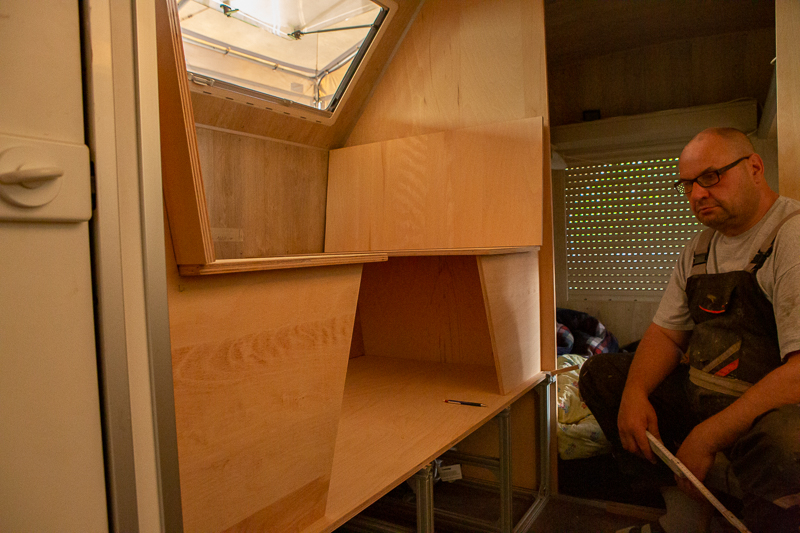

Material of furniture 15 mm Buche Multiplex
Other

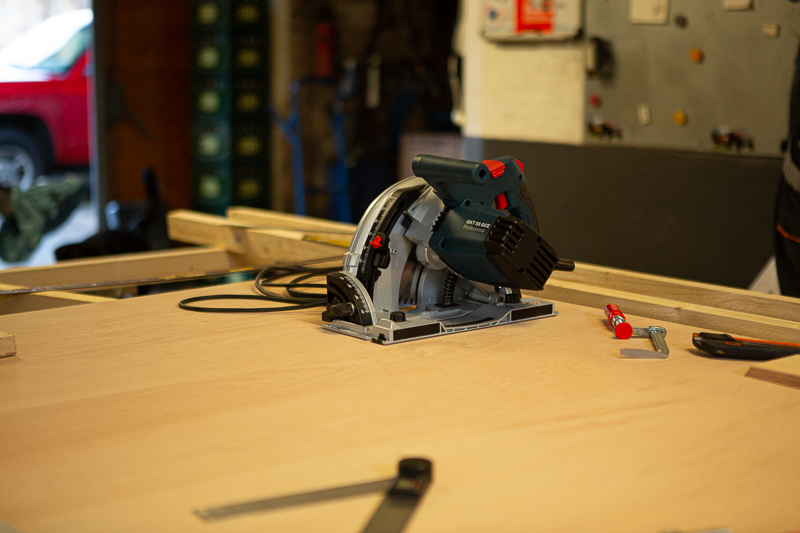

Insgesamt haben wir tatsächlich 5 Platten á 2500x1500 mm verarbeitet.

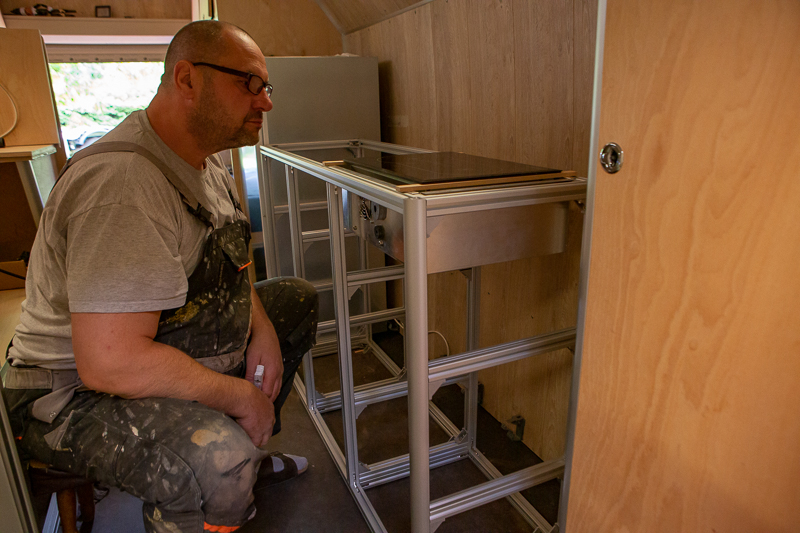

Cooking stove

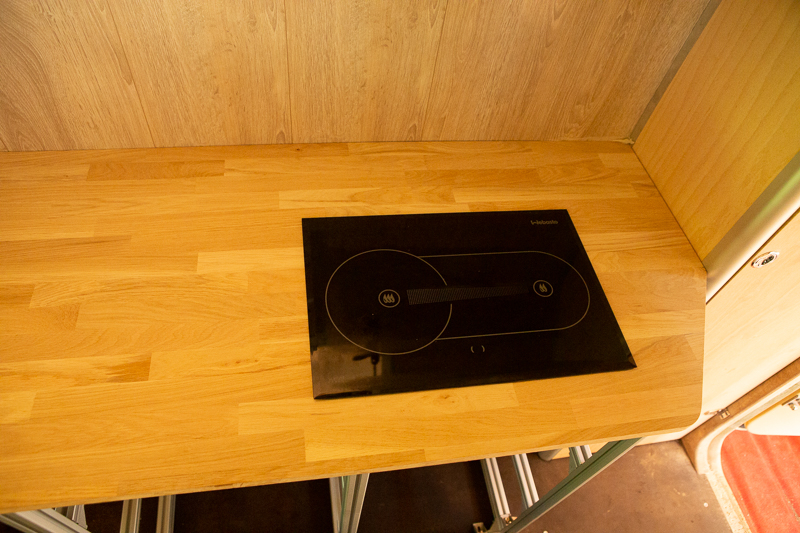

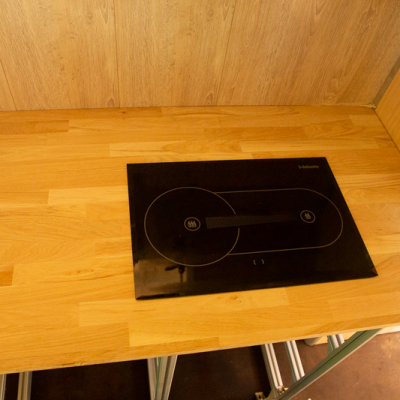

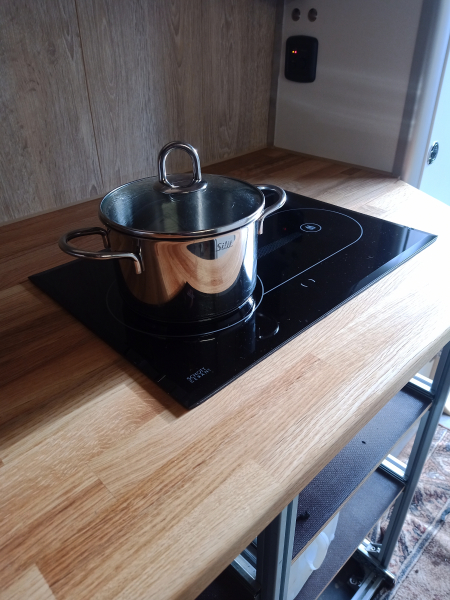

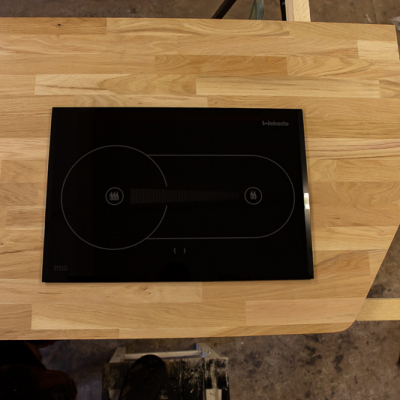

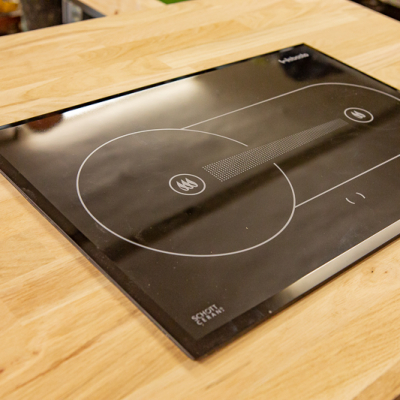

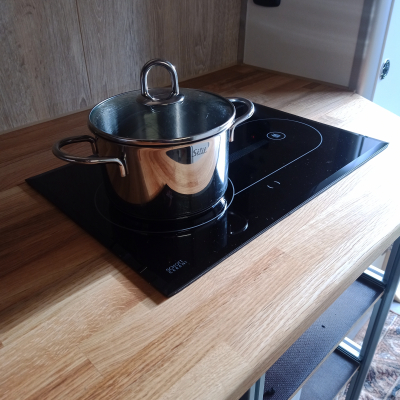

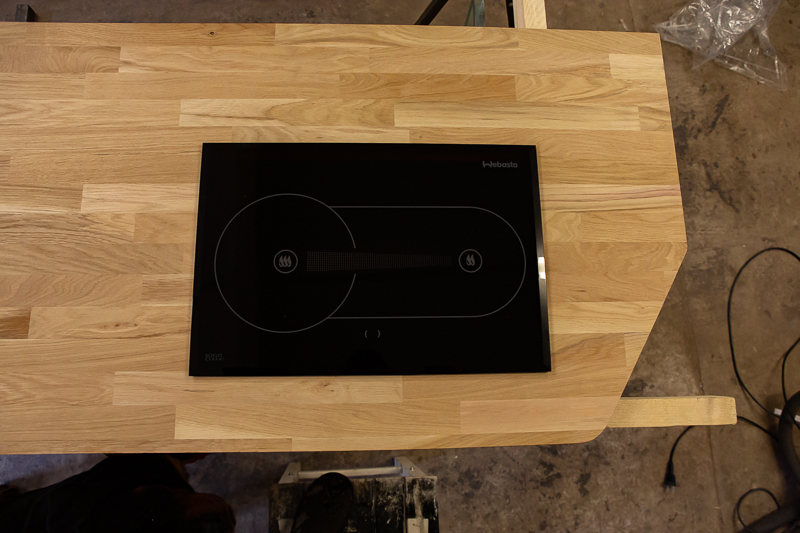

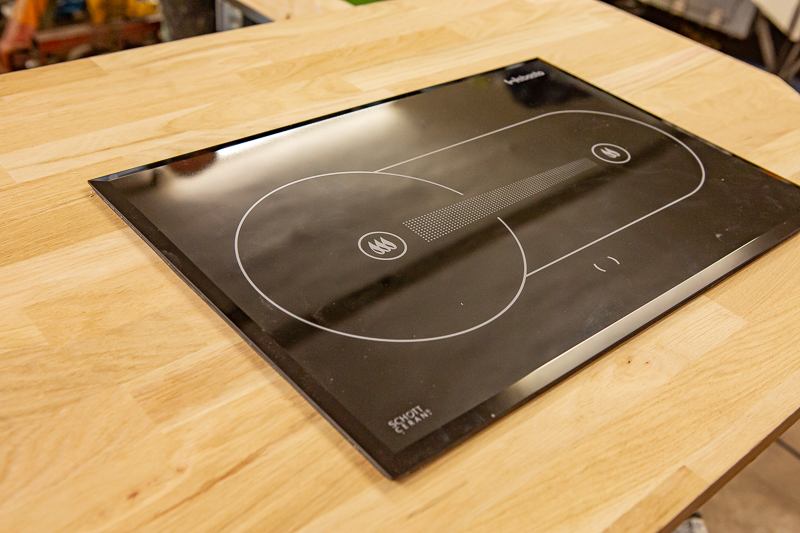

Cooking stove Dieselkochfeld Webasto + mobiles Induktionsfeld + Gaskartuschenkocher
Gas installation Keine

Refrigerator; cool box

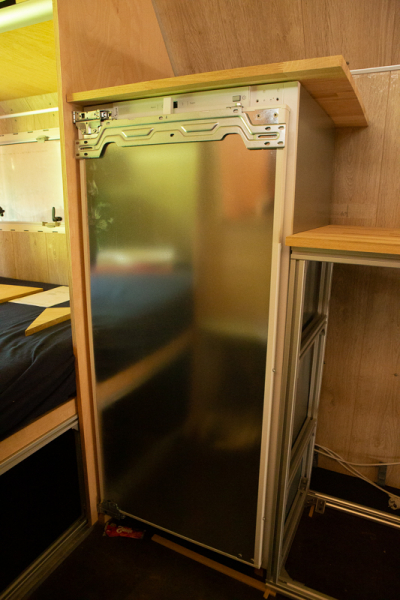

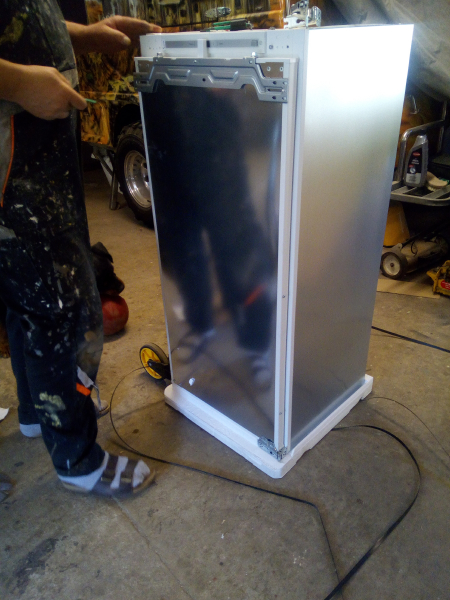

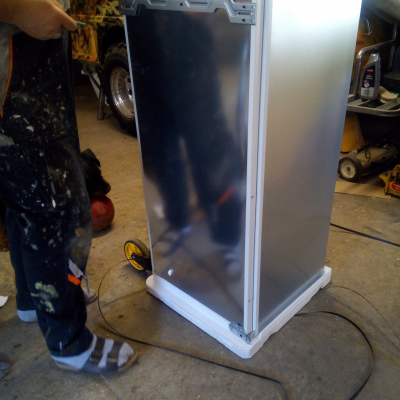

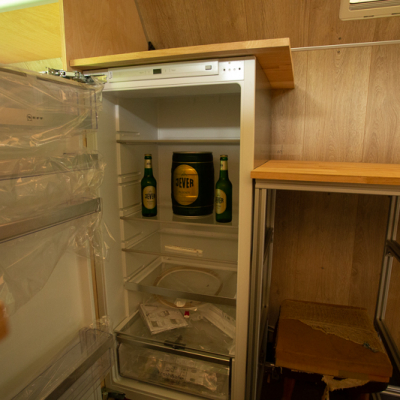

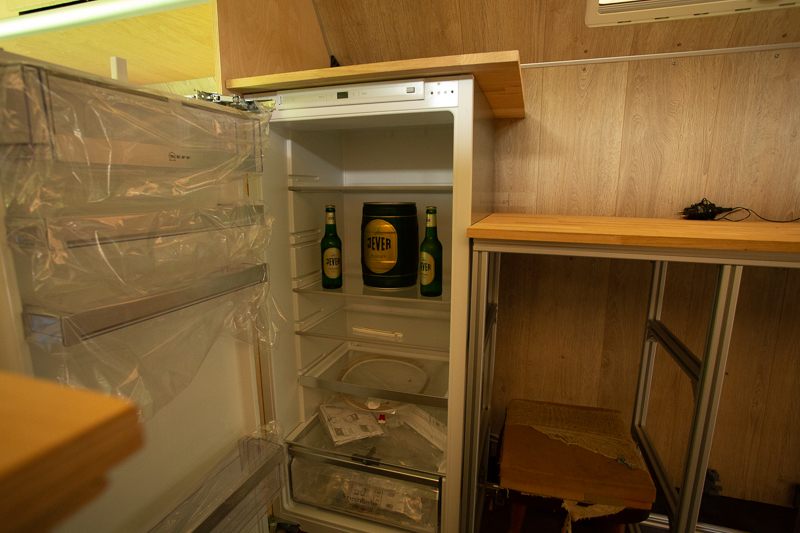

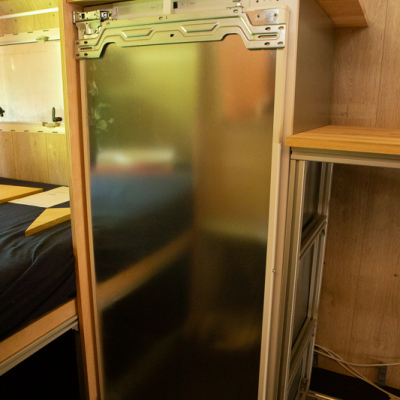

Manufacturer and type of fridge / cooler NEFF 226 l - Haushaltskühlschrank
Other
Nachdem wir jahrelang mit einer Kühlbox unterwegs waren und in der Kühlbox halt das was man braucht immer unten liegt, haben wir uns fürs Mobil für einen stinknormalen Haushaltskühlschrank entschieden. Ganz bewusst ohne Gefrierfach, weil es nur unnötig Strom verbraucht.
Und wie man sieht ist das Wichtigste auch schon drin.

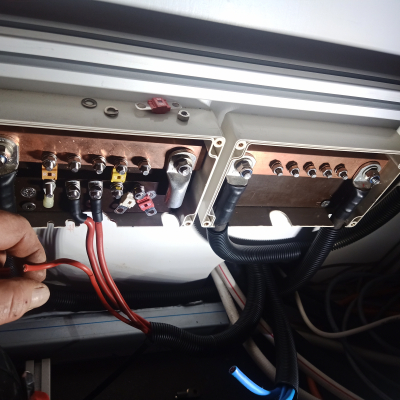

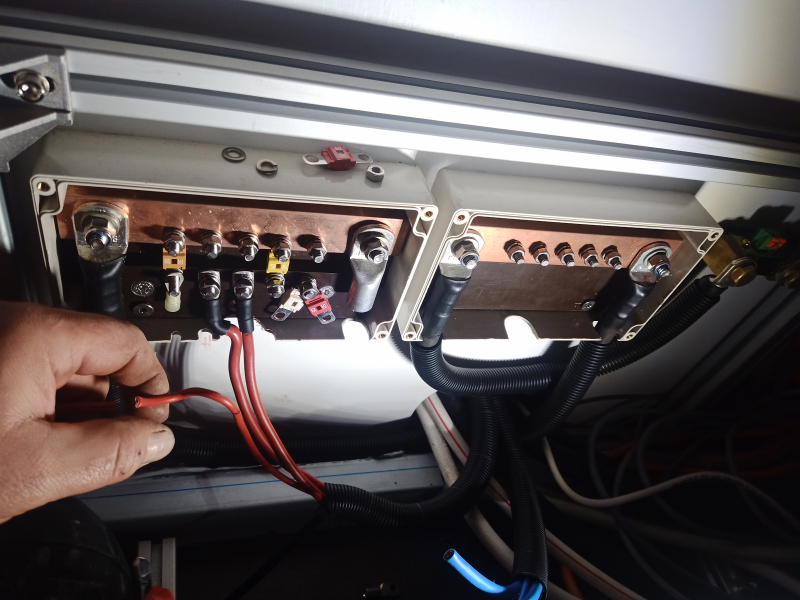

Power supply

Voltage in the chassis 24 V
Voltage in the cabin 12 V / 230 V
Charging converter 24V-12V B2B 24/12 - 45 A
110V / 230V in the cabin? yes
Inverter Victron Multiplus 3000 + Victron phoenix 12/250 (für den Kühlschrank)

Capacity of batteries in the cabin

Capacity of batteries in the cabin 400 Ah (2x200 Ah)
Battery type LiFePo 4
Battery charger for cabin batteries Multiplus
Battery management Victron BMV 712

Power generation

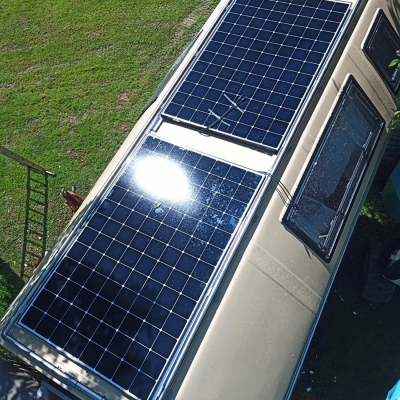

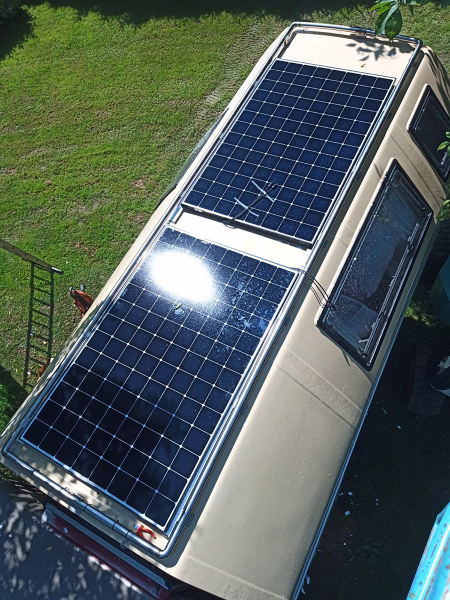

Solar capacity 800 Wp (2x400) SUNPOWER Maxeon

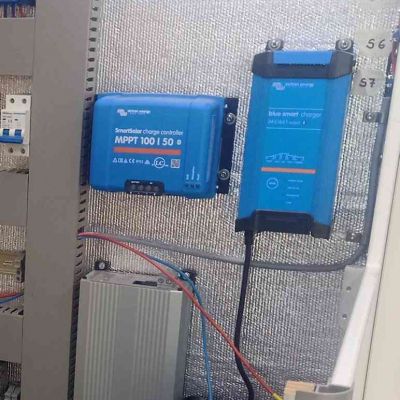

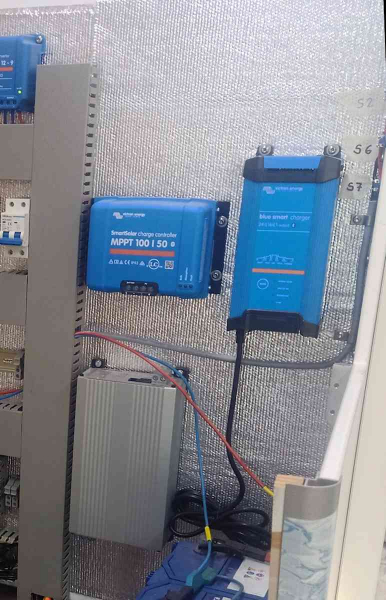

Solar controller Victron MPPT 100/50
Fuel cell no
Other

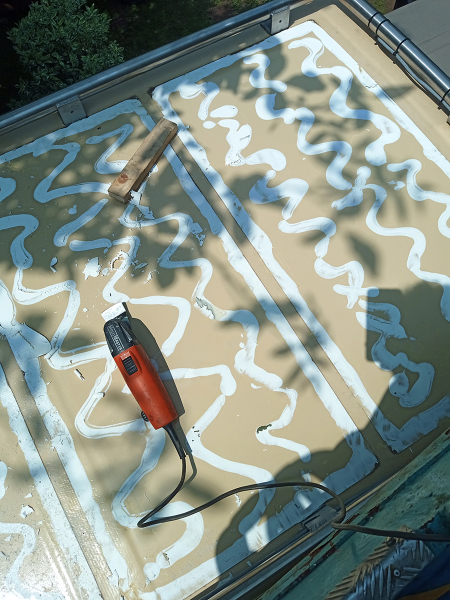

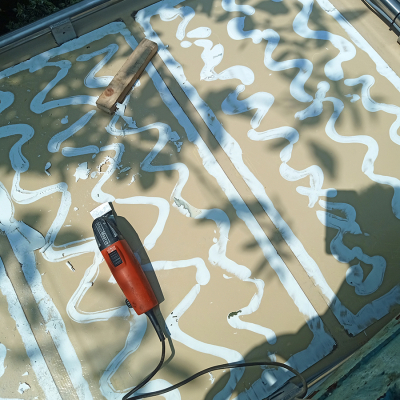

Ursprünglich waren 6 SPR 100 Flex (110 Wp) verbaut. Das sind flexible Panels, die vollflächig verklebt werden. Leider haben die aber schon von Anfang an nicht DIE Leistung gebracht und schon nach kurzer Zeit (nicht ganz 1 Jahr) ist die Leistung immer mehr eingebrochen. Vermutlich bedingt auch durch die starke Sonneneinstrahlung haben sich Blasen gebildet und unten drunter war es sogar verbrannt. Deswegen haben wir die wieder runter und dafür die Sunpower Maxeon drauf. Und sind jetzt super zufrieden. Selbst bei bedecktem Himmel kommt da immer noch einiges an. Einfach TOP.

Heating system

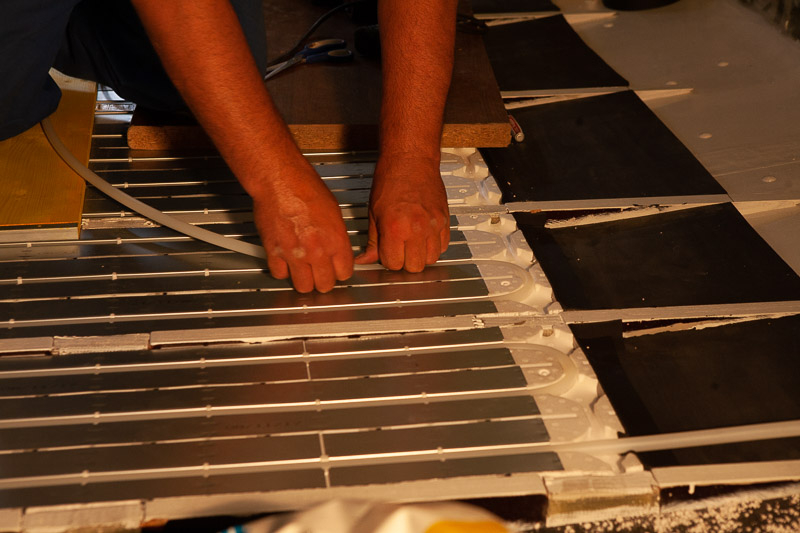

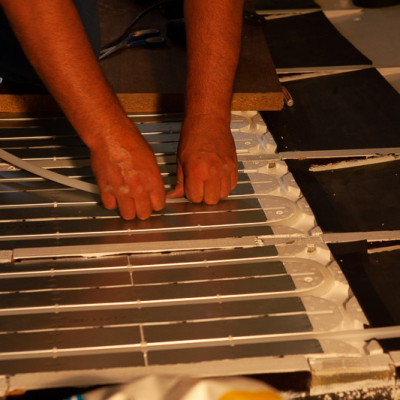

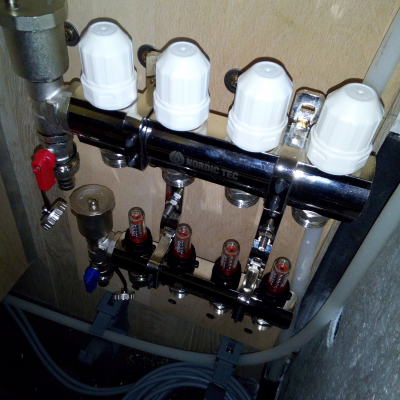

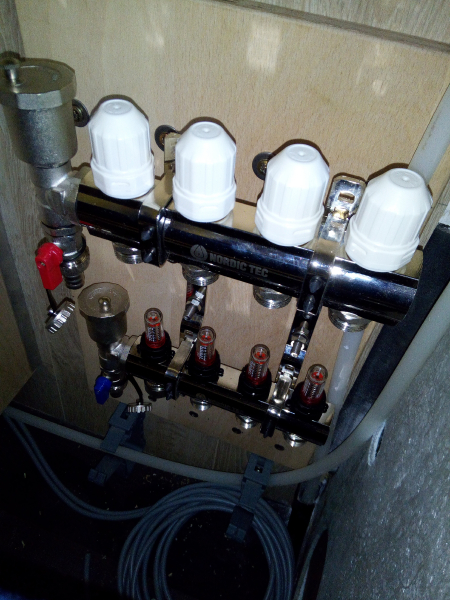

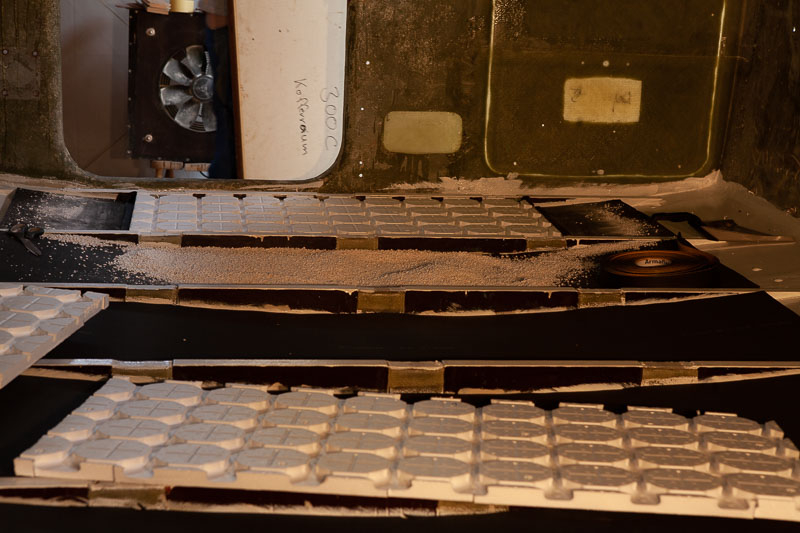

Manufacturer and type of heating system Binar Wasserheizung (+Fußbodenheizung) + Planar Luftheizung

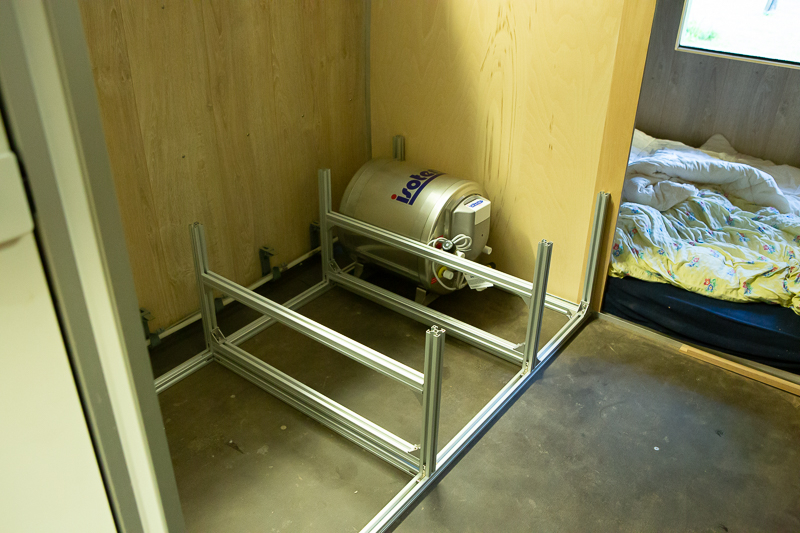

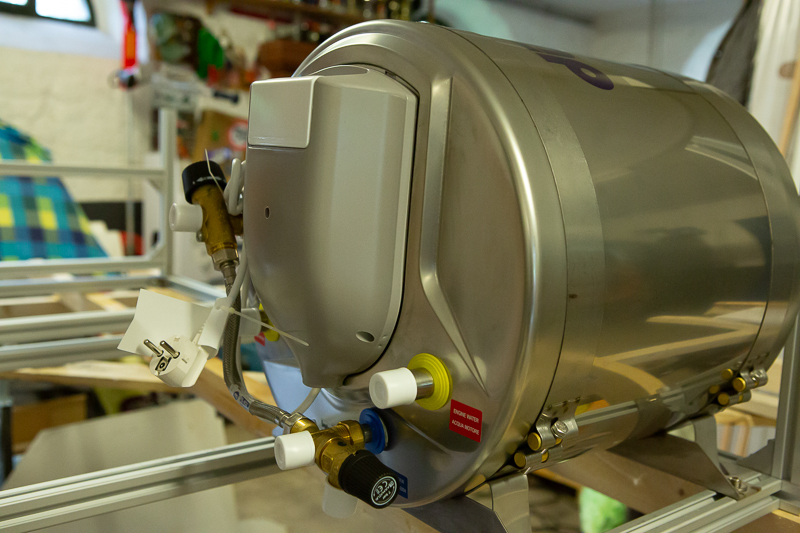

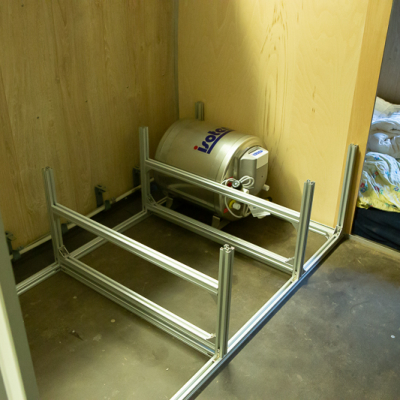

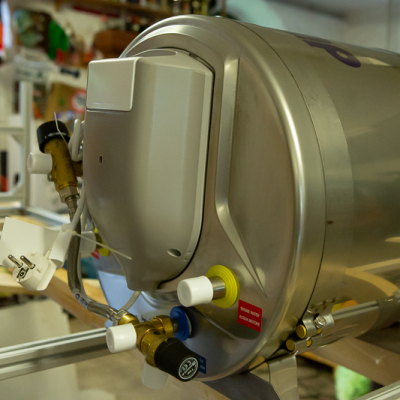

Warm water processing Isothemp 30 l
Cab heating original (restauriert)

Gas system

Explanation of gas system
Keine

Water system

water flow Schlauchsystem
Water filtration system Ja

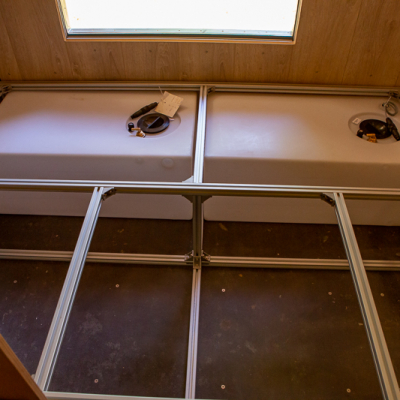

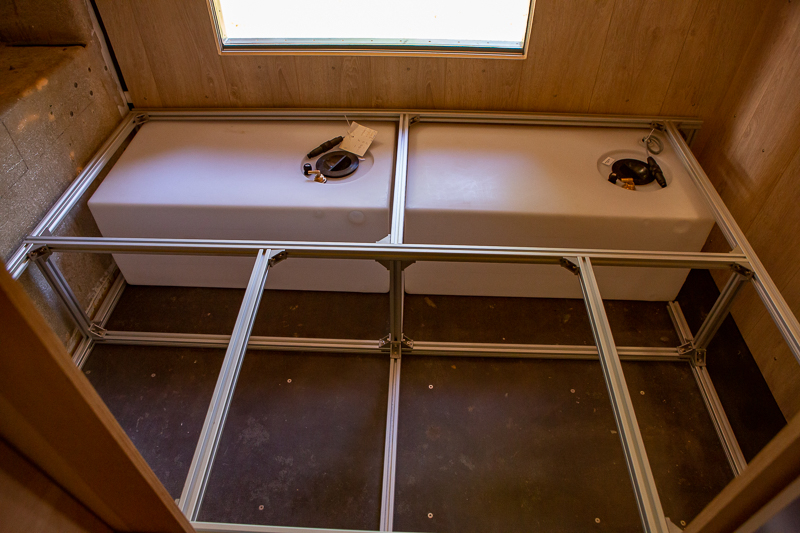

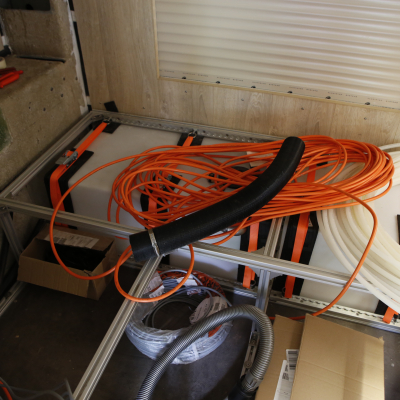

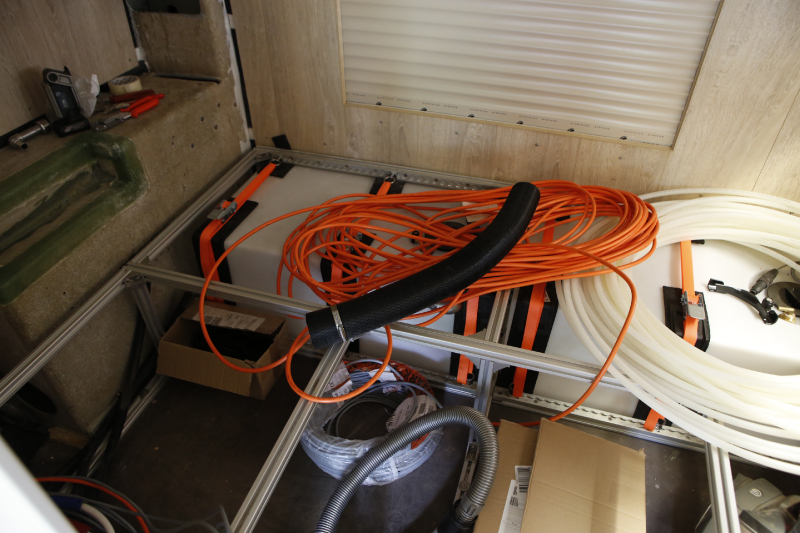

Capacity of fresh water tank(s) 320 l (2 x 160)
Capacity of waste water tank(s) 150 l
Other

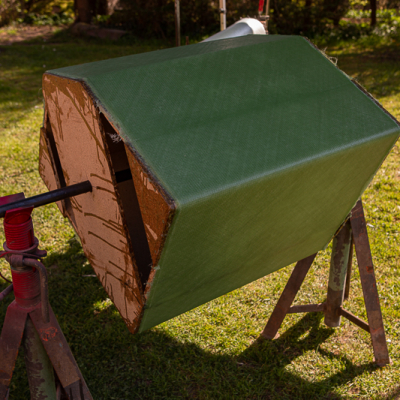

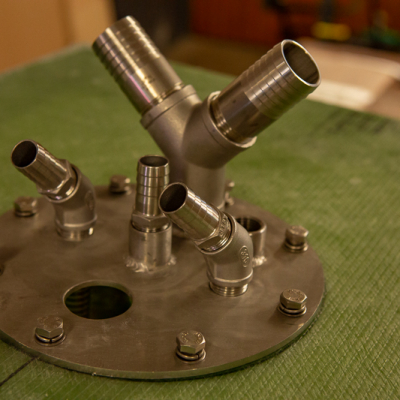

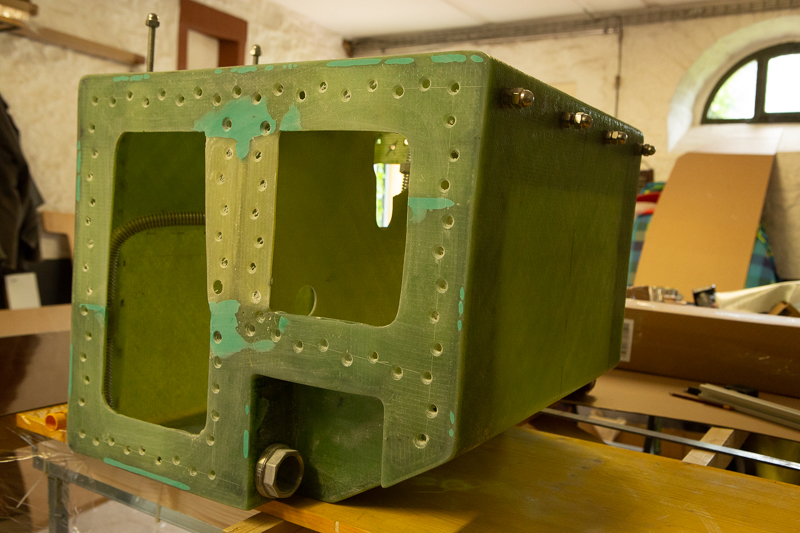

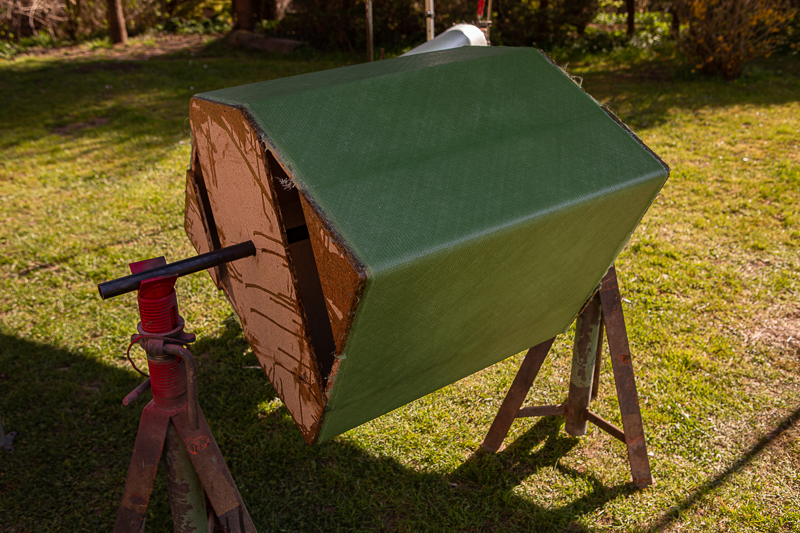

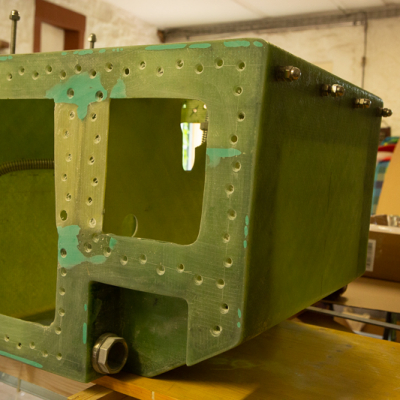

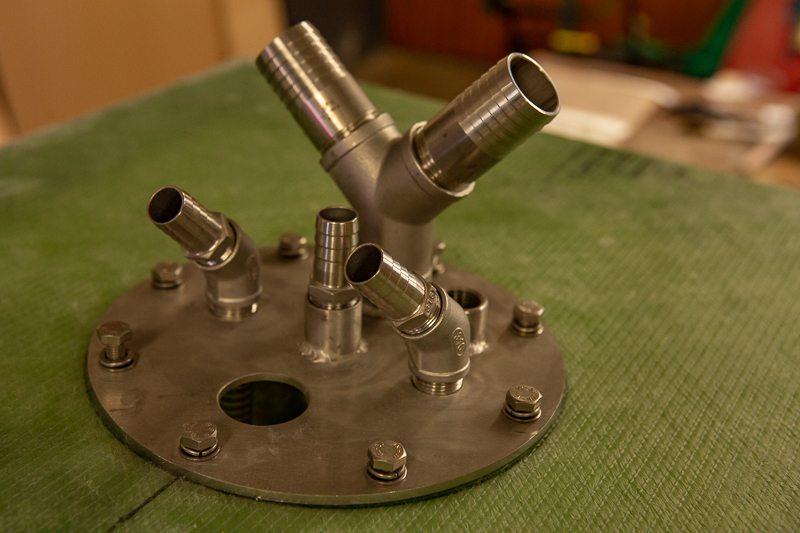

Abwassertank ist Eigenbau, um den Raum optimalst zu nutzen.

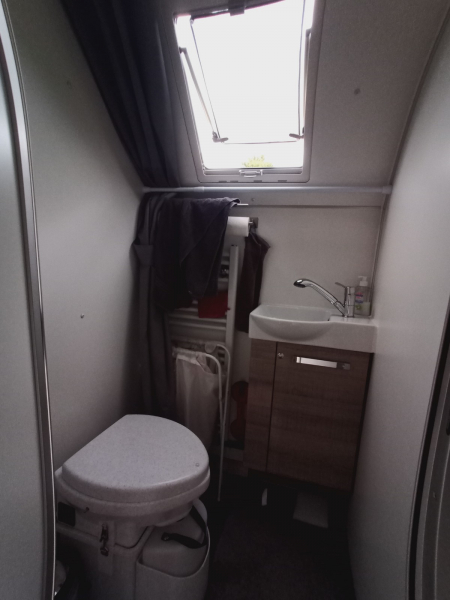

Toilet

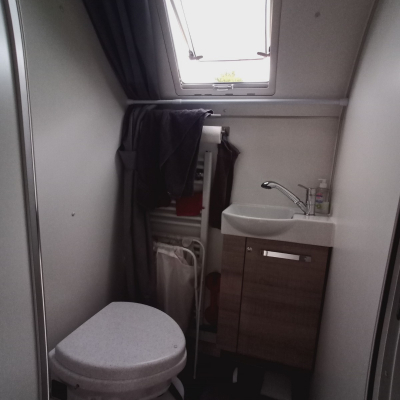

Manufacturer and type of toilet TTT Nature´s Head
Capacity of black water tank Keiner

Vehicle accessories

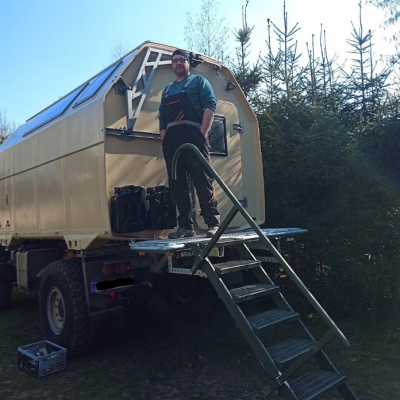

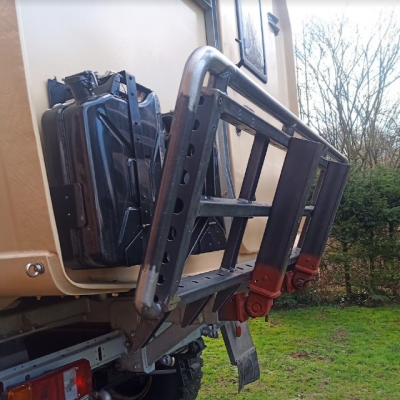

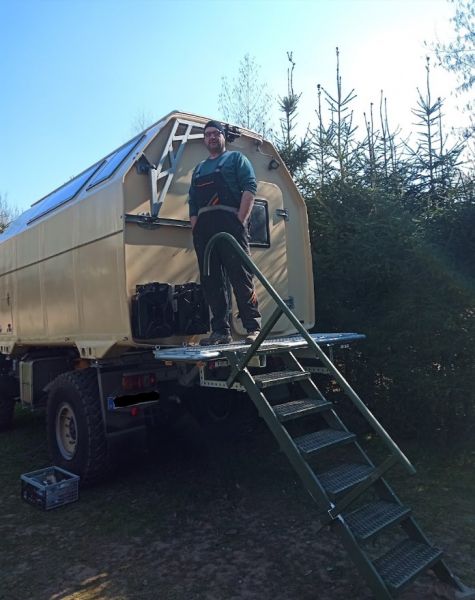

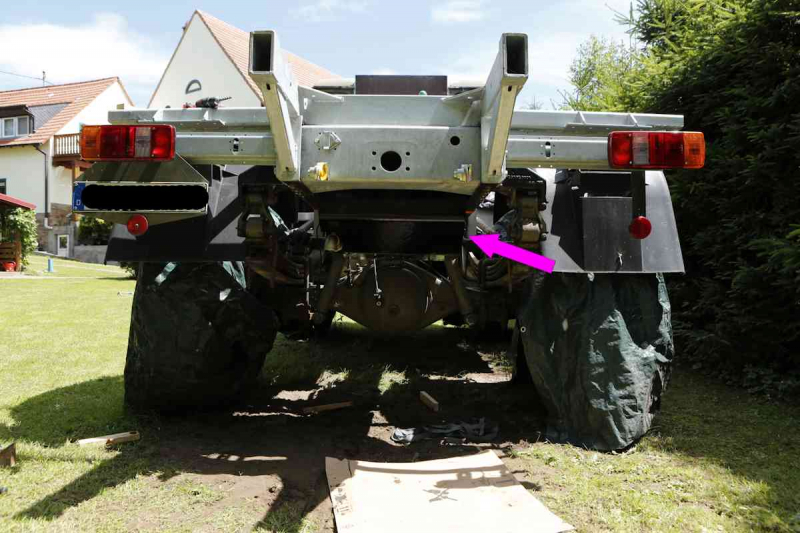

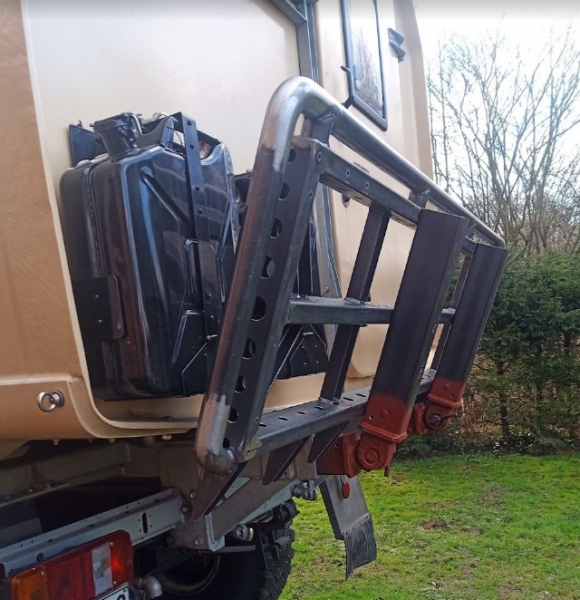

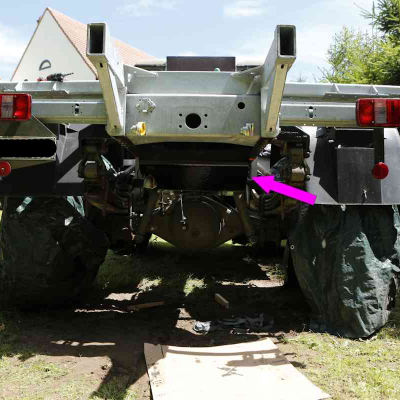

Rear carrier Eigenbau
Roof rack in Arbeit
Storage boxes in Arbeit
Outside cooking facilities in Arbeit
Awning in Arbeit
released 11.11.21
owner Manu & Ralf
views 8188
filled out 100%
