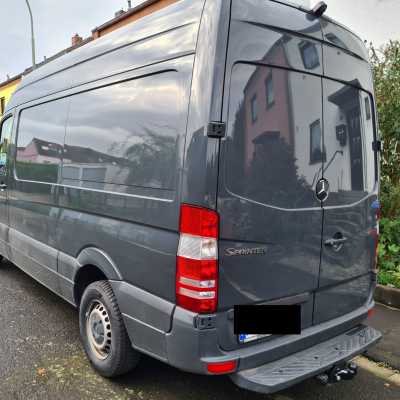

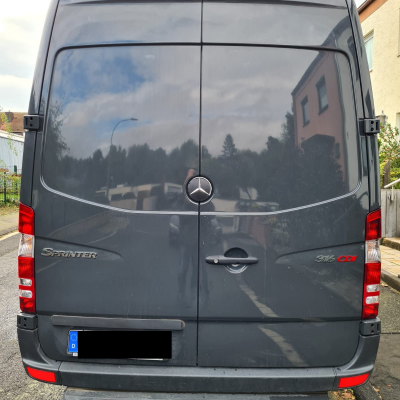

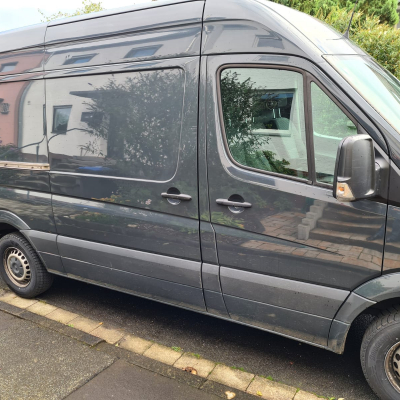

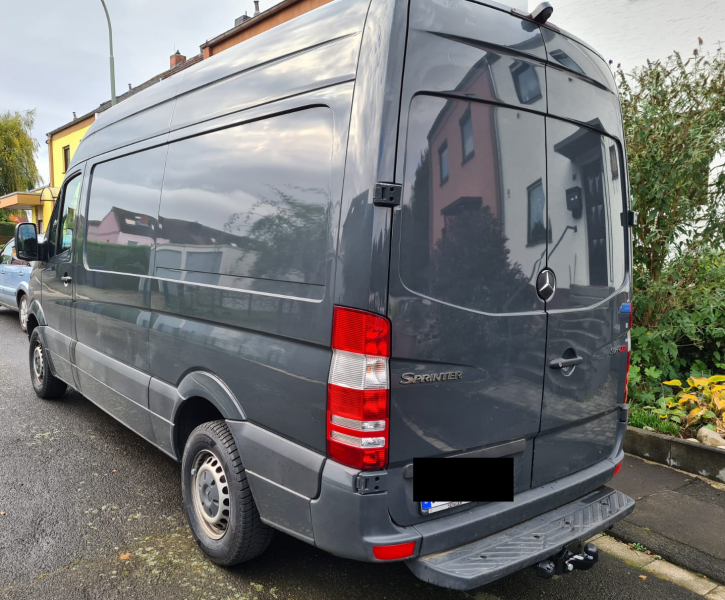

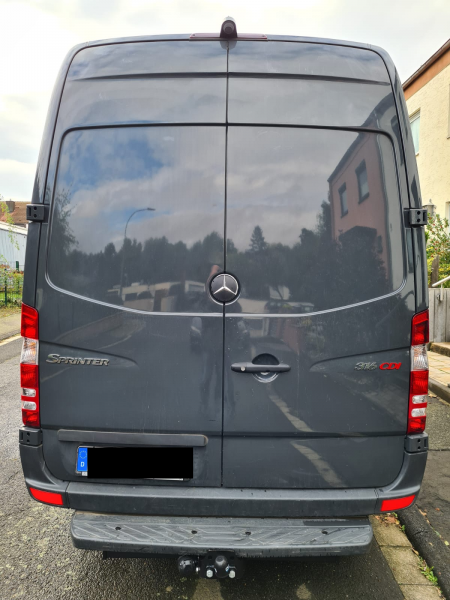

Begonnen im Herbst 2020 mitten in der Pandemie, quasi mit "Berufverbot" belegt (Musiker), habe ich meinen Ausbau eines Mercedes Sprinter, Bj. 2012 (82.000 tKm) angefangen den wir im Oktober erstanden hatten.
| Manufacturer and model | Mercedes Sprinter 316 cdi |
|---|---|
| Name | Alex |
| Country | BRD |
| Year of manufacture | 2012 |
| For sale? | no |

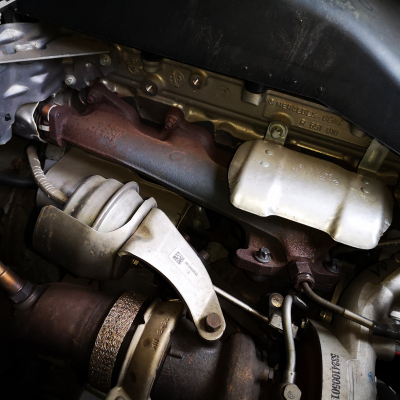

| Engine type | 316 cdi |
|---|---|
| Number of cylinders | 4 |
| Horsepower | 162 |
| Zulässiges Gesamtgewicht | 3,5T |
|---|---|
| Wheel base | 5,99m |
| Tyre size | 225 R 16 |
| Rim size | Stahl |
| Tank capacity | 120L |
| Diesel filter | no |
| Other | |
| Modell L2H2, beim Kauf 2020 in Top Allgemeinzustand, alle Standard Innenverkleidungen wurden entfernt, im nächsten Schritt wurde das Fahrzeug innen rundum komplett abgedämmt | |
| Manufacturer of the cabin | Mercedes |
|---|---|
| Inner dimensions (LxWxH) | 3,86m x 1,72m x 1,96m |
| Number of beds | 2 |
| Windows | 3 |
| Other | |
|

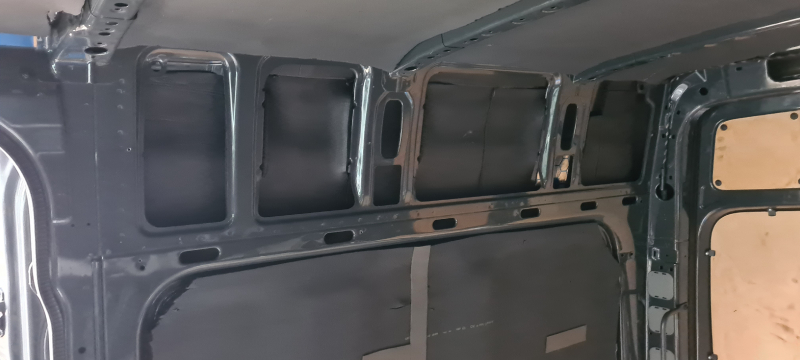

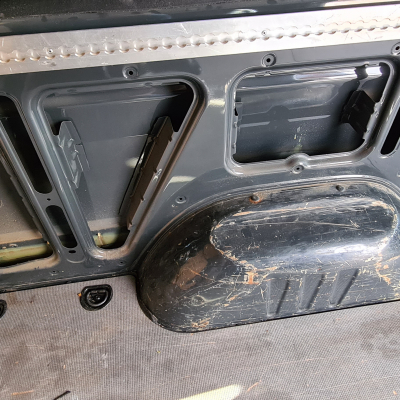

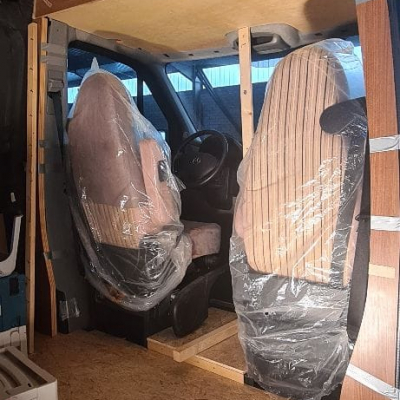

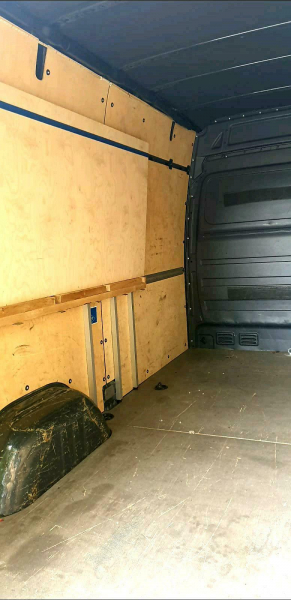

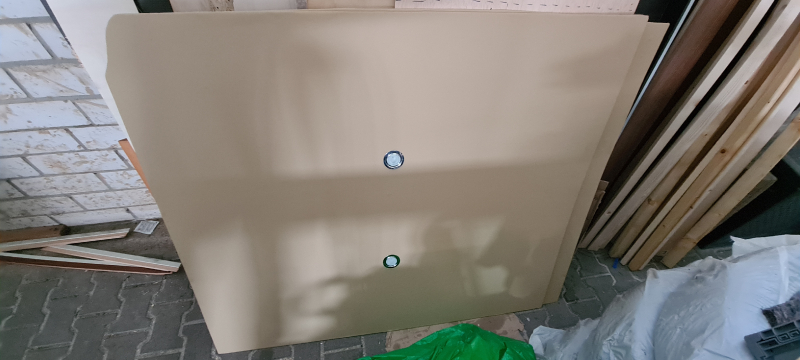

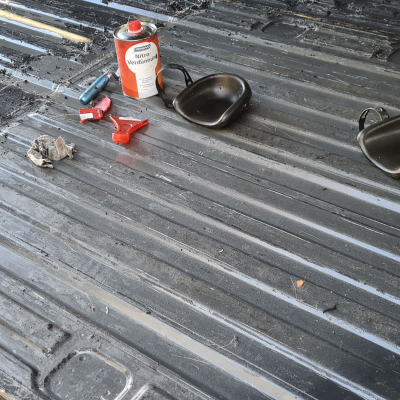

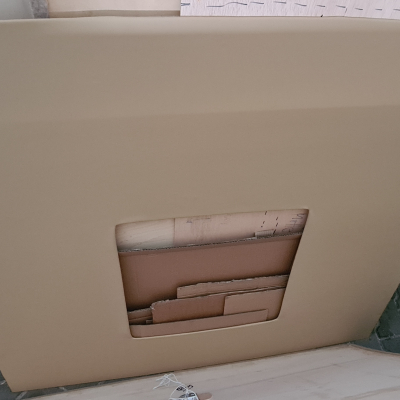

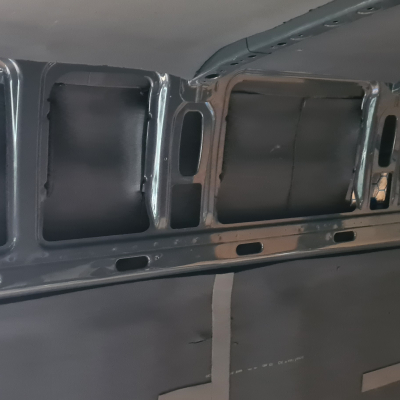

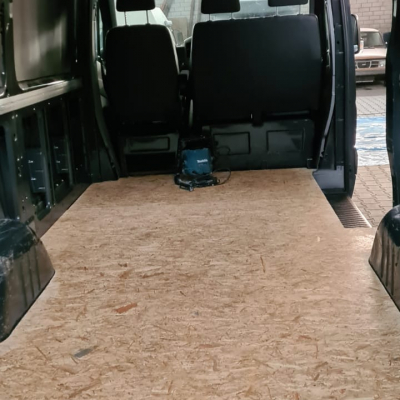

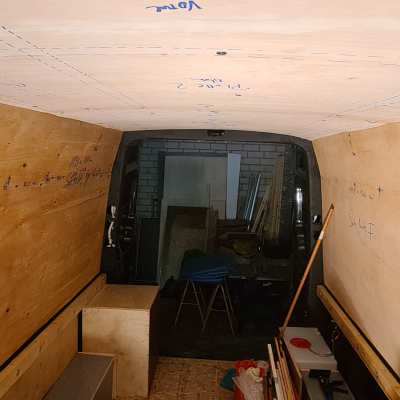

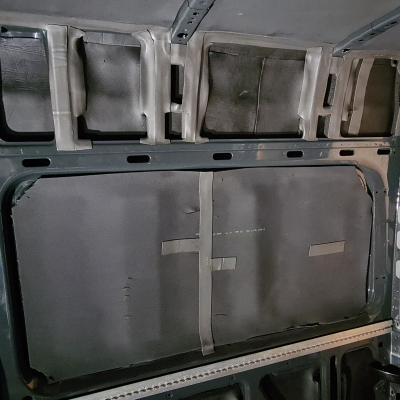

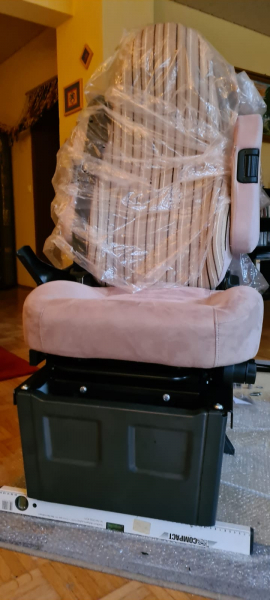

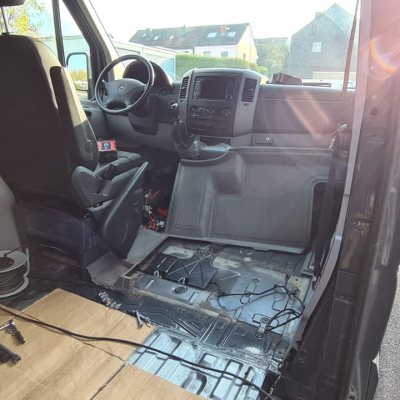

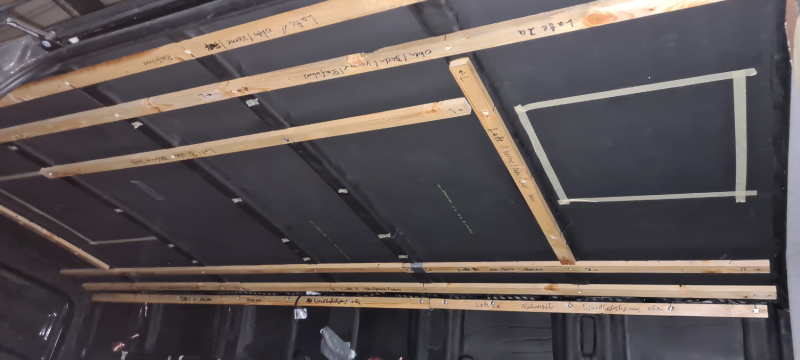

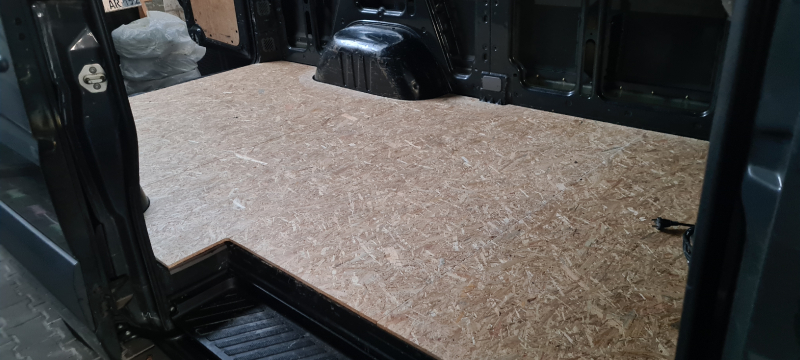

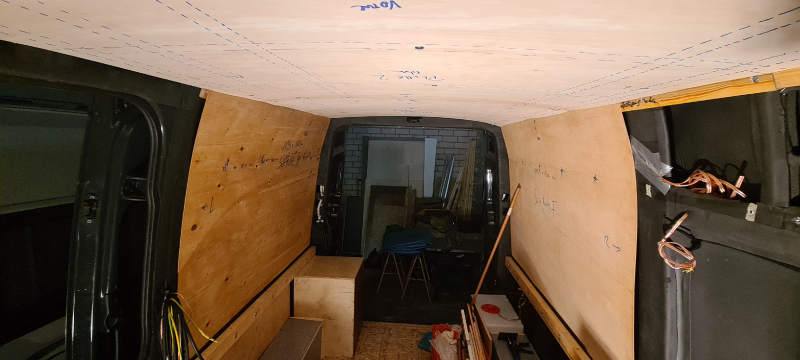

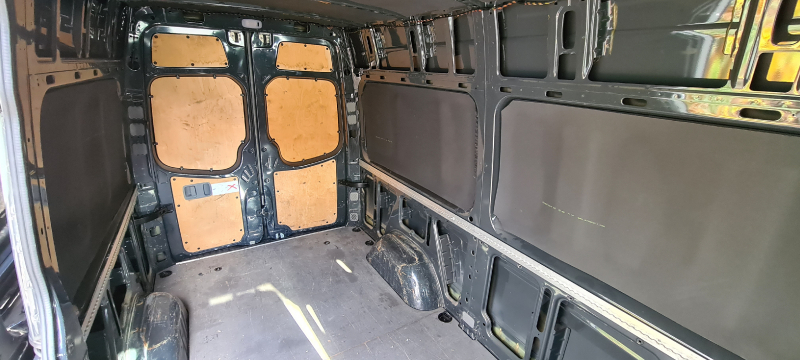

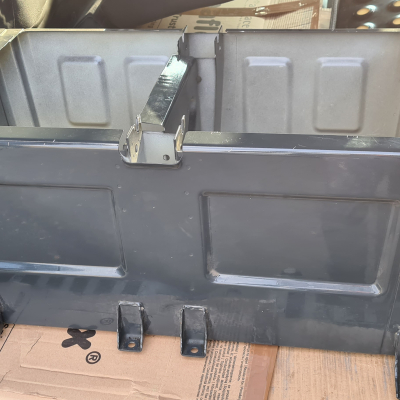

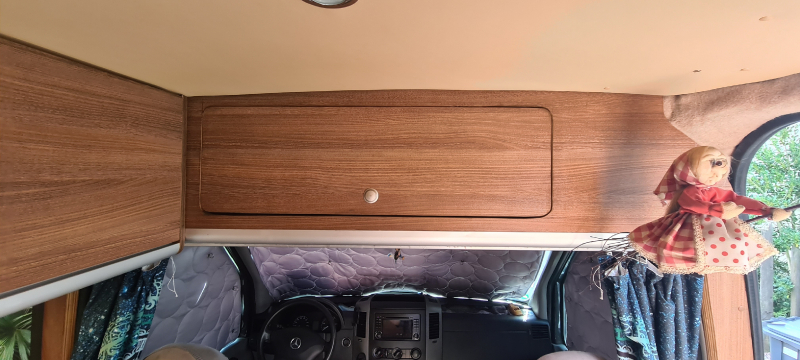

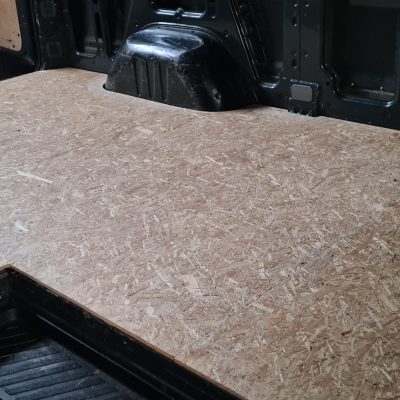

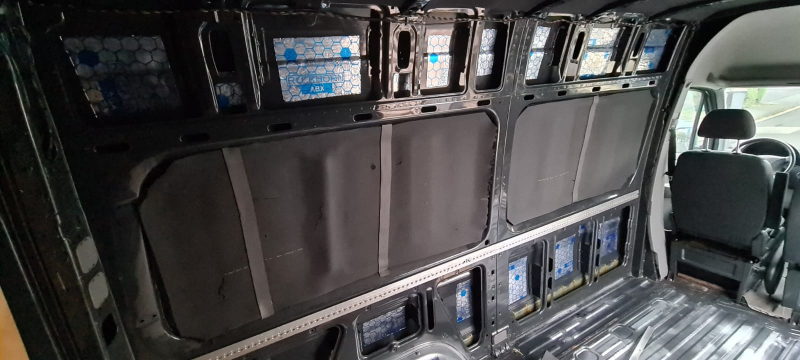

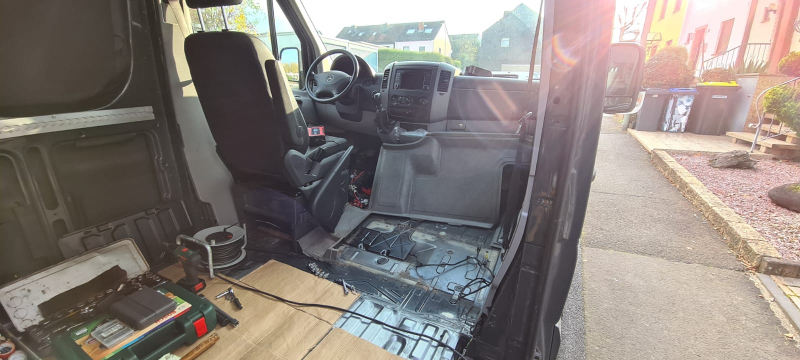

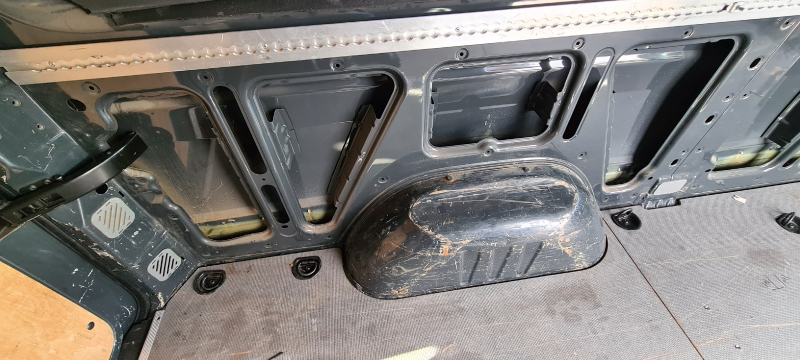

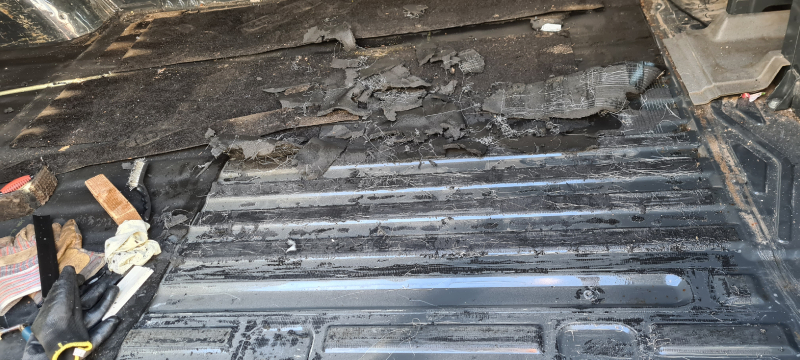

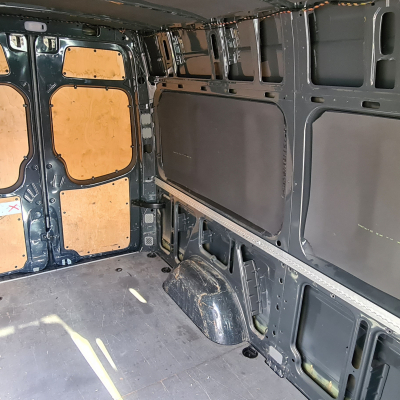

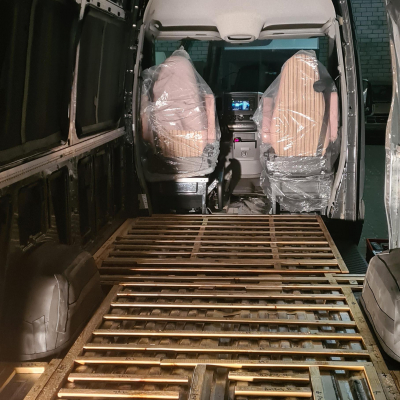

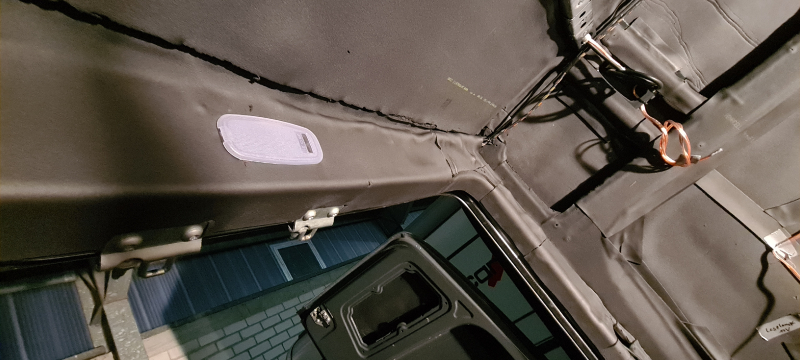

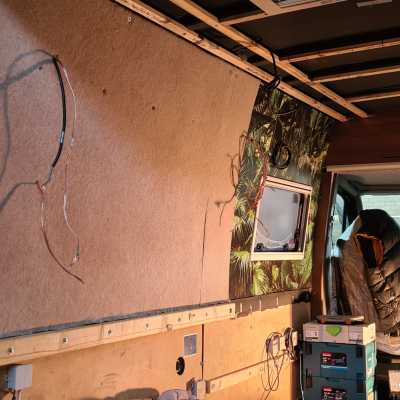

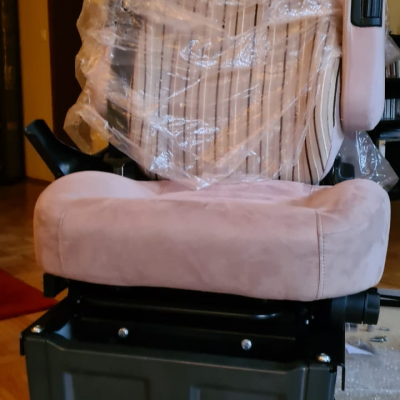

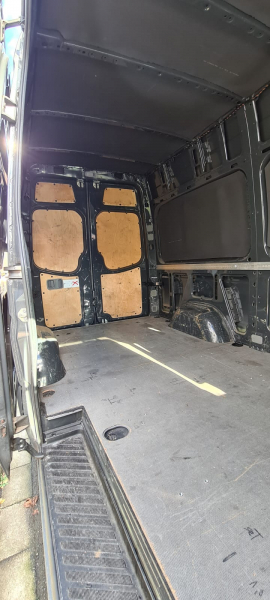

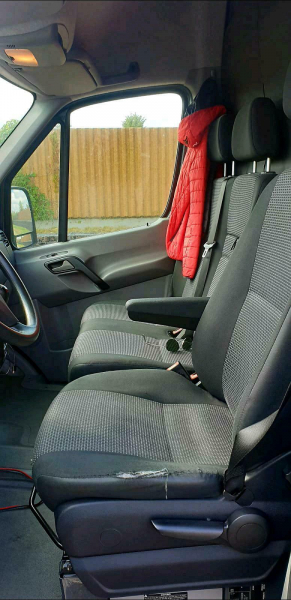

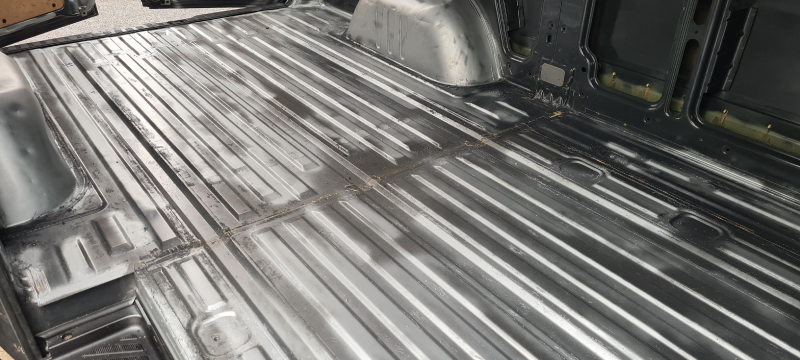

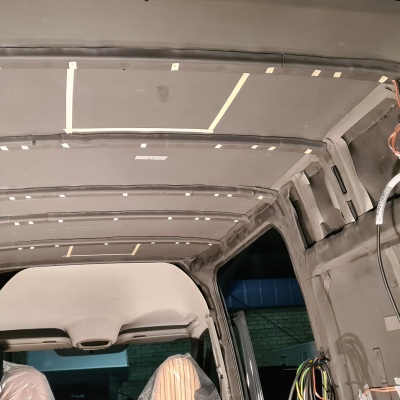

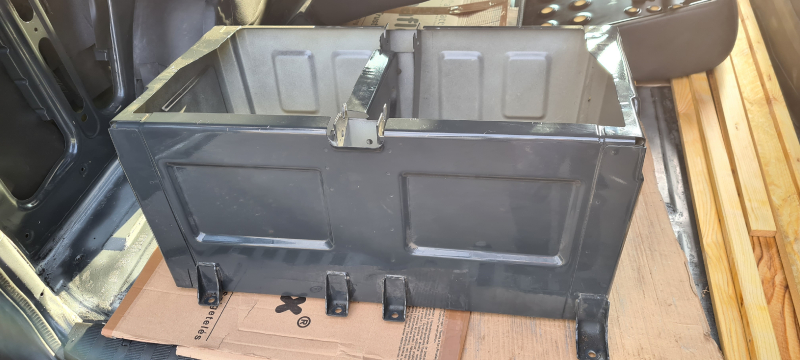

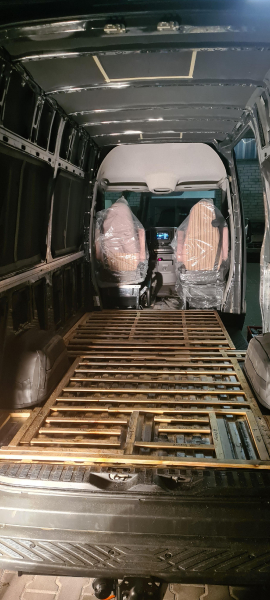

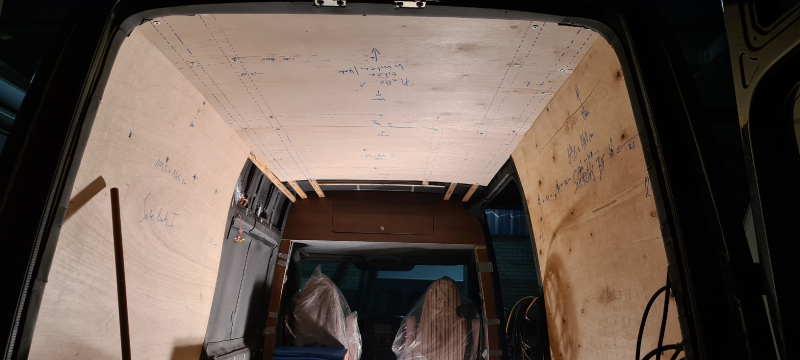

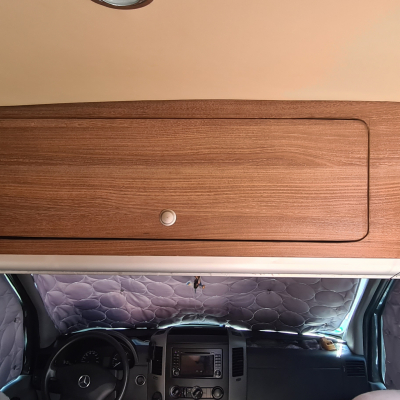

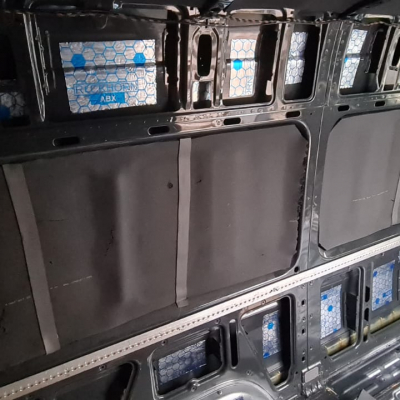

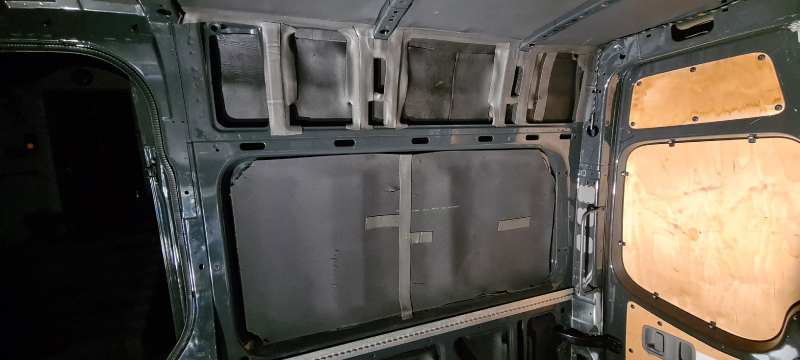

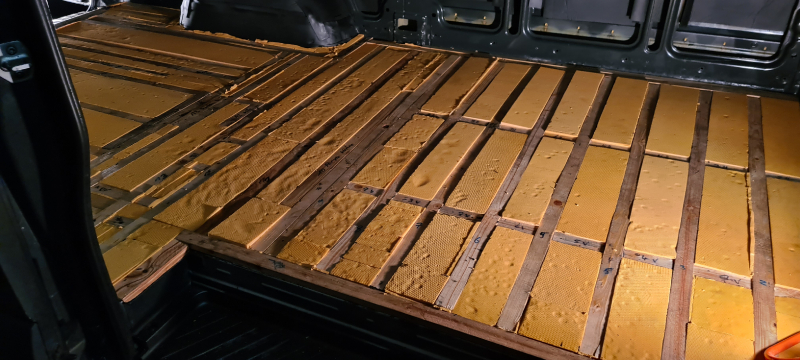

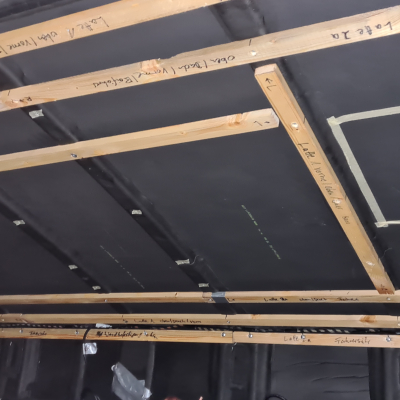

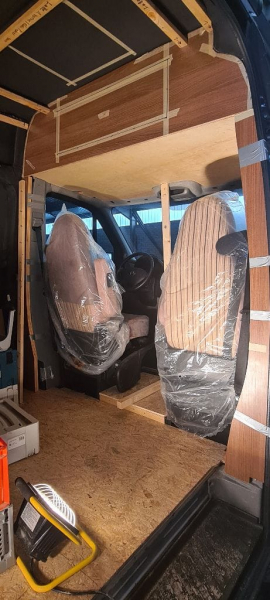

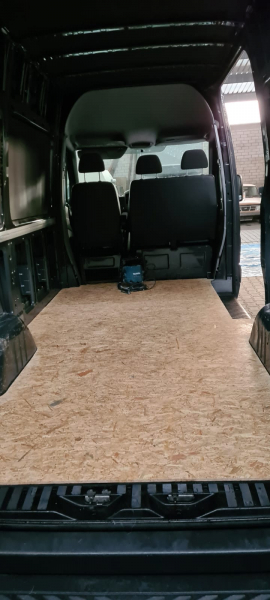

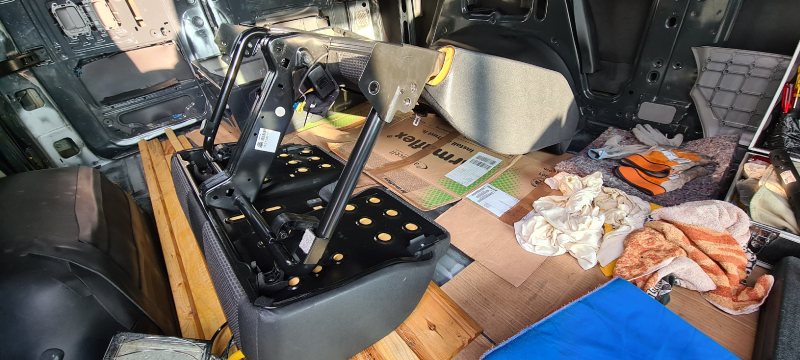

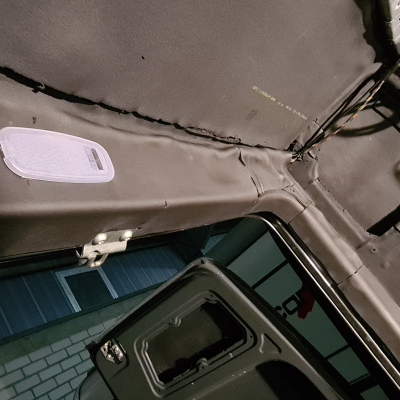

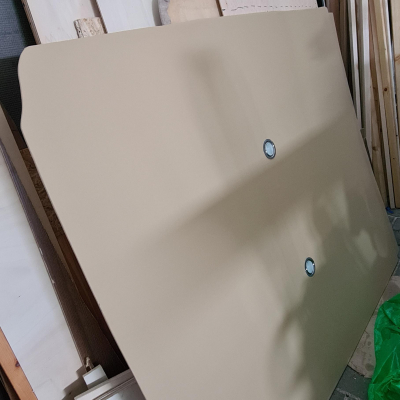

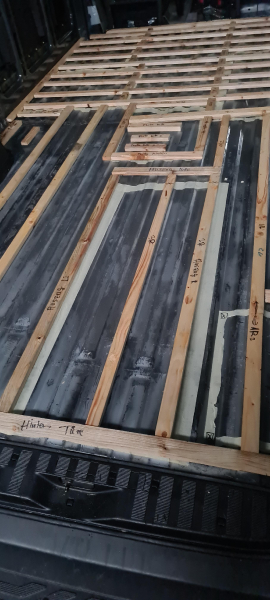

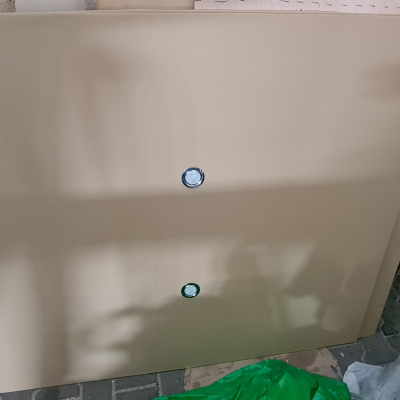

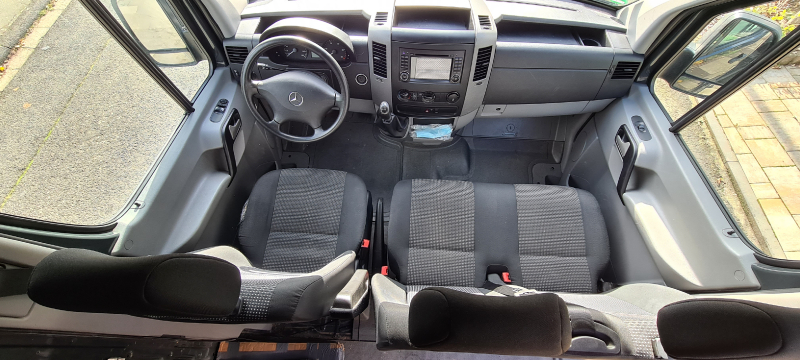

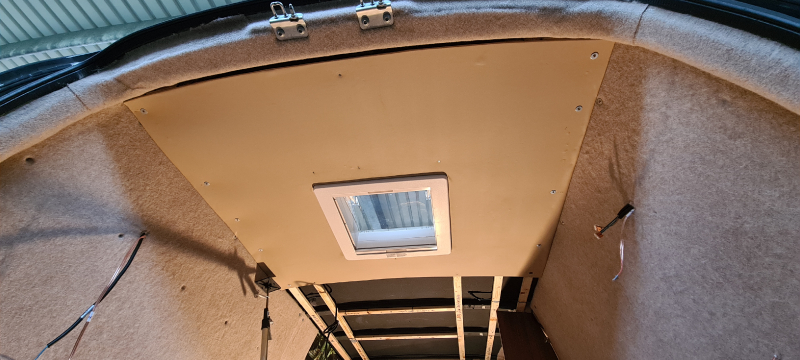

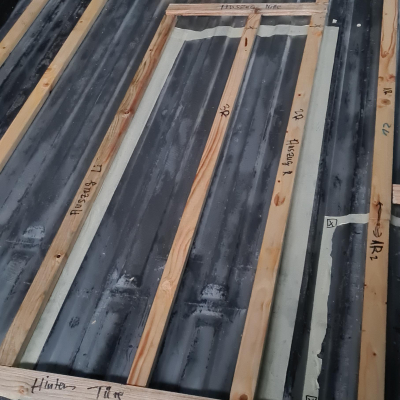

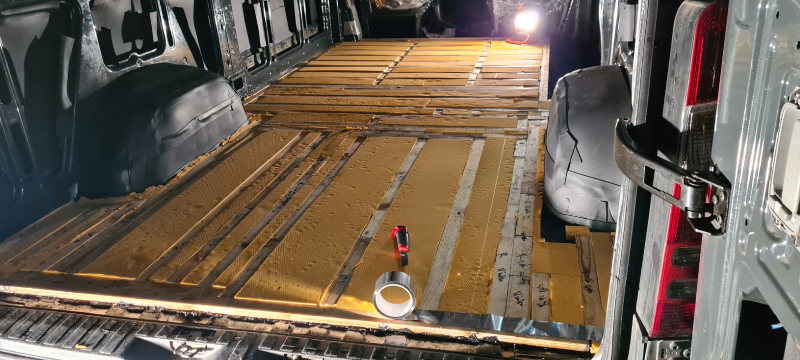

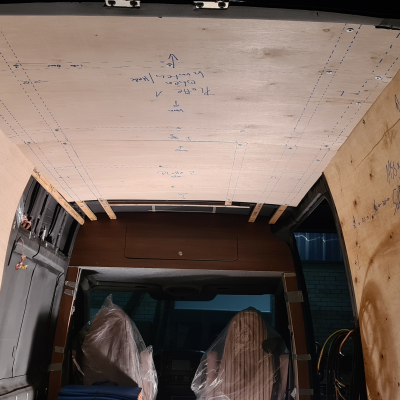

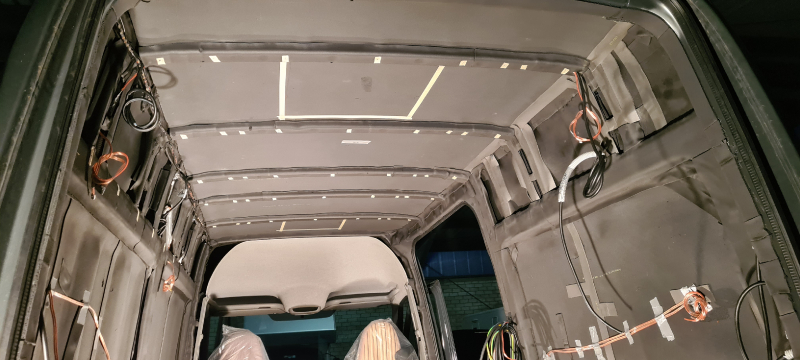

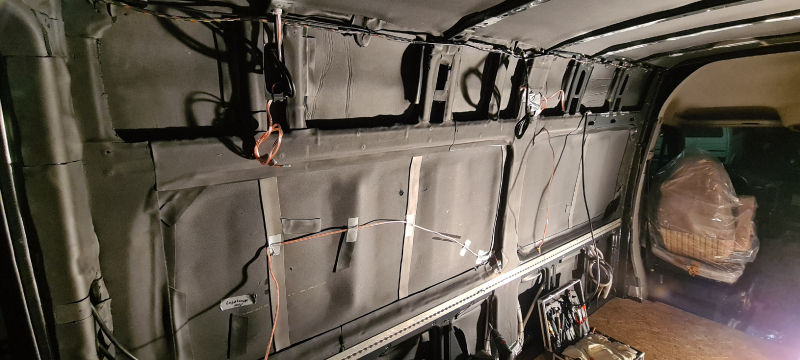

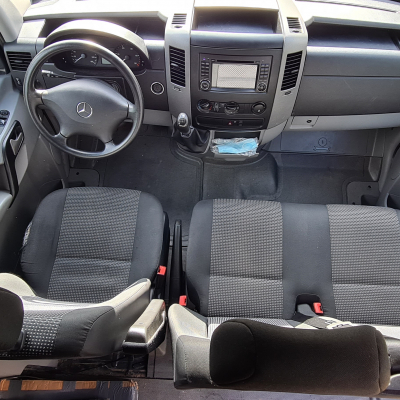

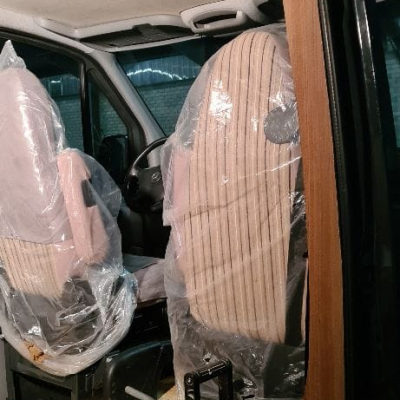

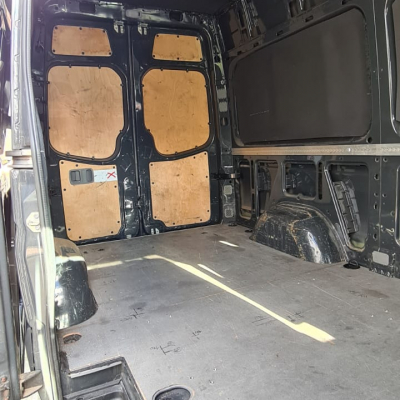

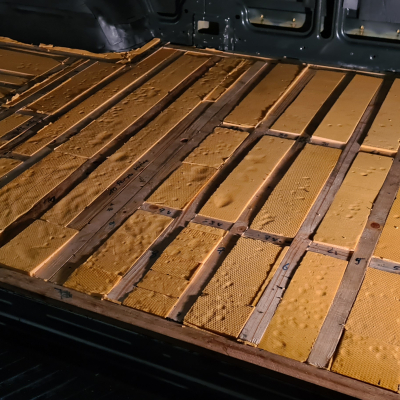

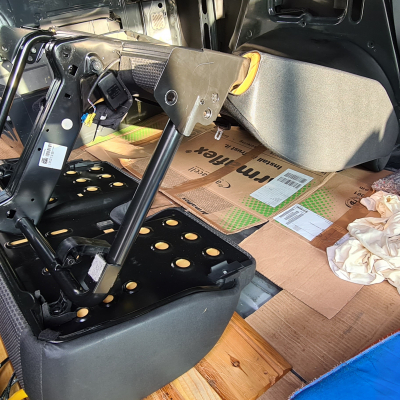

Als erstes musste der alte Boden entfernt und gesäubert werden, die Doppelsitzbank mit Konsole und die Zwischenwand wurde ausgebaut. Die Dämmung des kompletten Innenraum besteht aus 19 und 7mm Armaflex sowie ABX Alubuthyl-Folie (gegen Vibrationen). Als Sitze wurden neue Einzel- Drehkonsolen und 2 AGUTI-Sitze eingebaut. Der Boden wurde ebenfalls gedämmt und mit einer Lattenkonstruktion beklebt (Sikaflex), die Zwischenräume wurden zusätzlich mit zugeschnittenen XSP-Platten gedämmt. Insgesamt wurden rund 200 Nieten im Fahrzeug verbaut, an Decke und Wänden wurden ebenfalls Latten angebracht um später daran die Möbel befestigen zu können. An den Latten wiederum wurden Biegesperrholzplatten (4mm) zur Verkleidung angebracht, welche später mit Filz und hellem Lederimitat bezogen wurde. Im Deckenbereich wurden dort vorab die Downlights installiert. Über dem Fahrerhaus wurde ein weiterer Stauraum geschaffen mit einer Verkleidung und als Stauklappe konzipiert. | |
| Explanation of floor plan | |
|---|---|

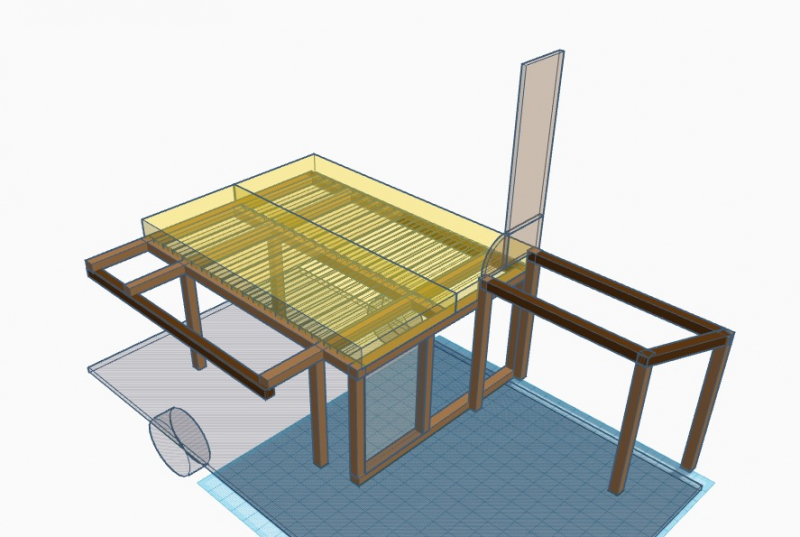

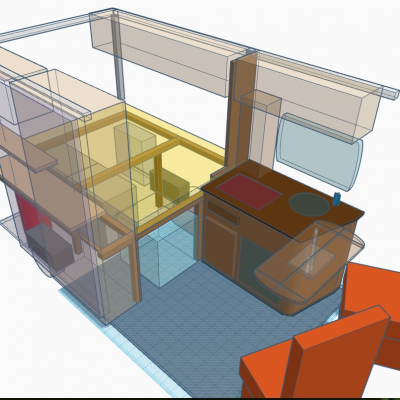

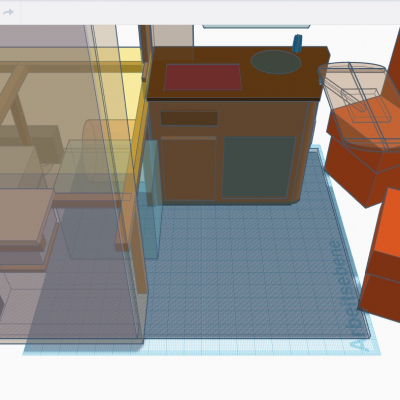

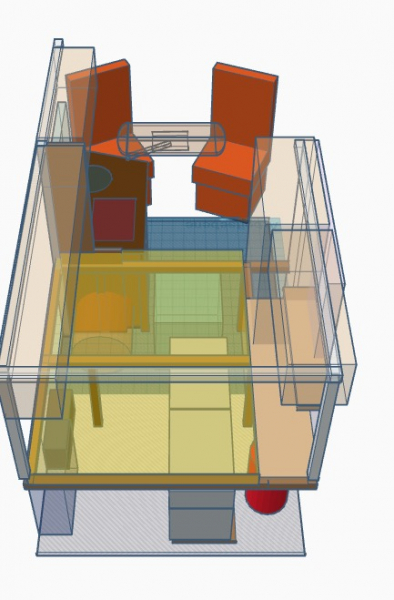

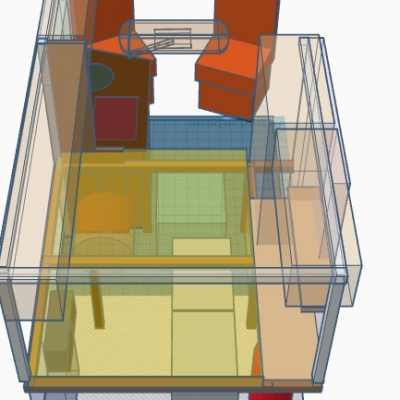

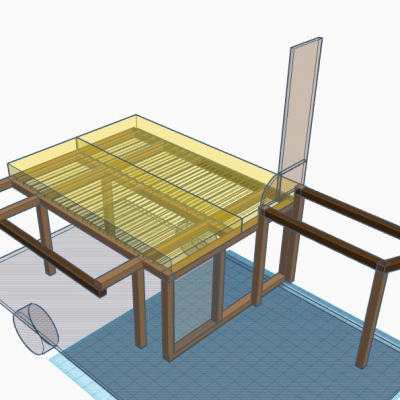

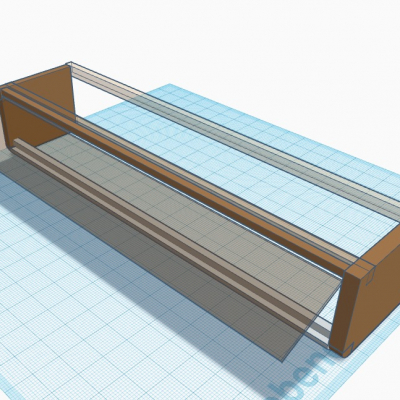

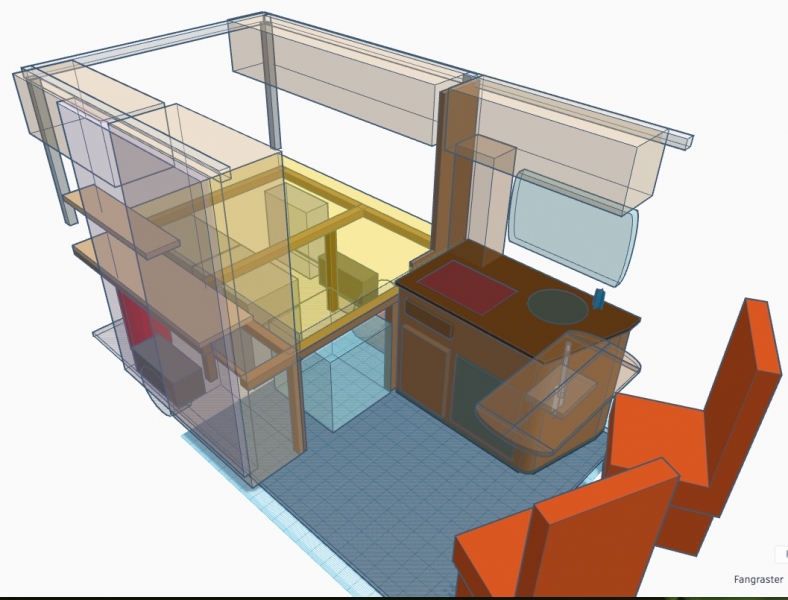

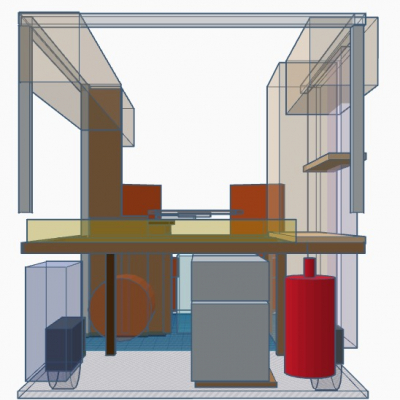

| Als erstes wurde der Innenausbau erst mal mit einem 3D-Programm (Sketch) erstellt um eine Vorstellung zu bekommen wie das fertige Konzept letztlich aussehen soll und genaue Maße zu bekommen... |
| Material of furniture | 15mm Wohnmobil-Holz der Fa. Vöhringer |
|---|---|
| Other | |

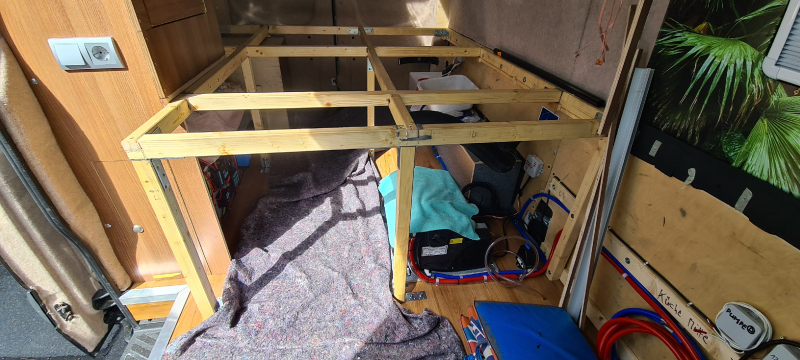

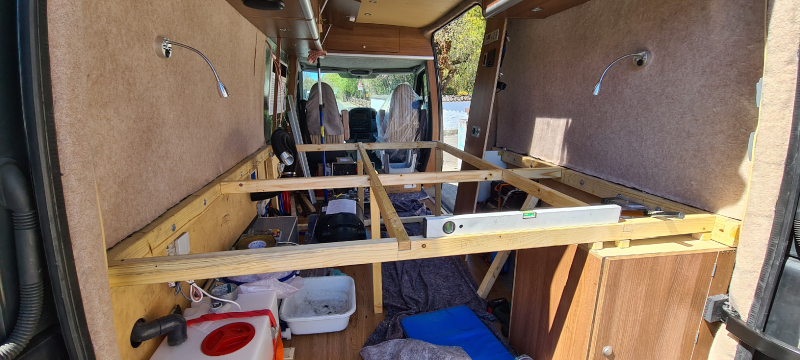

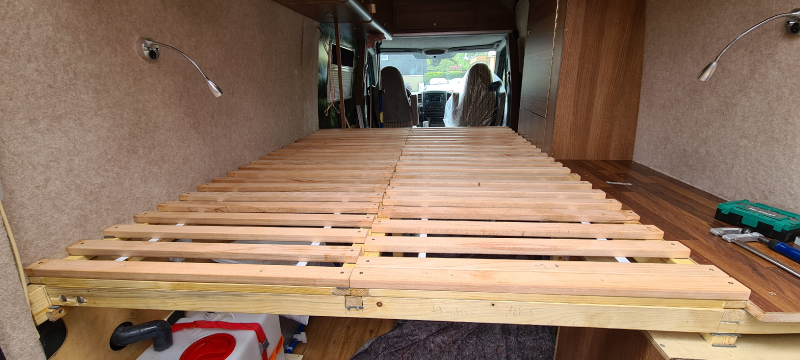

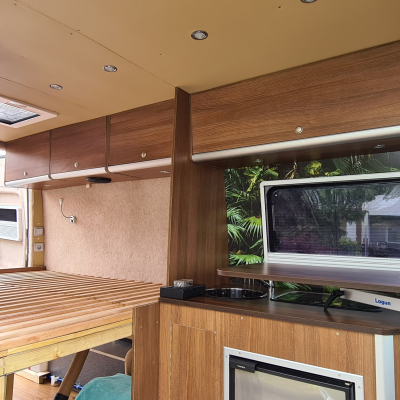

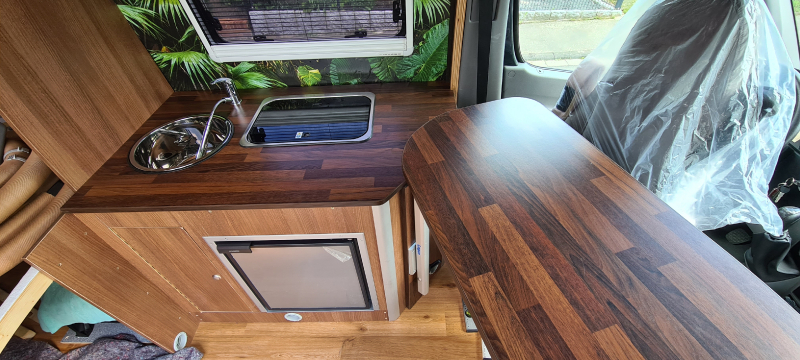

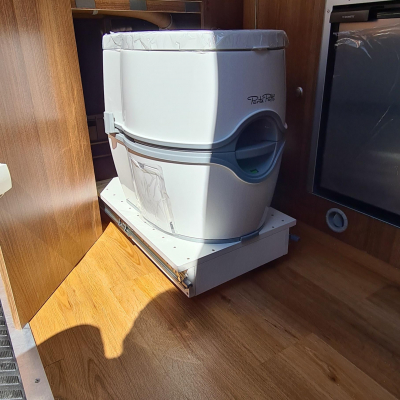

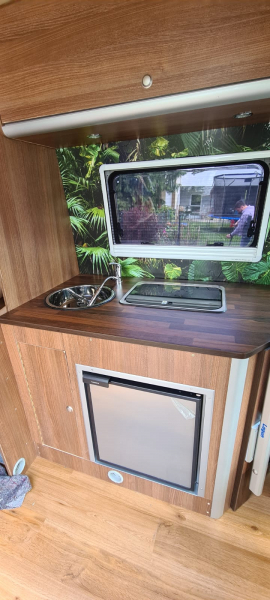

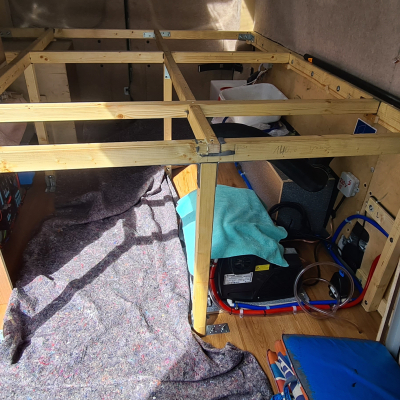

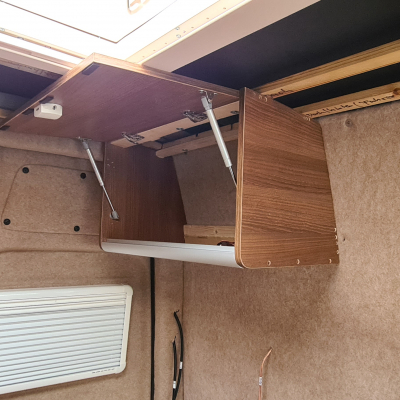

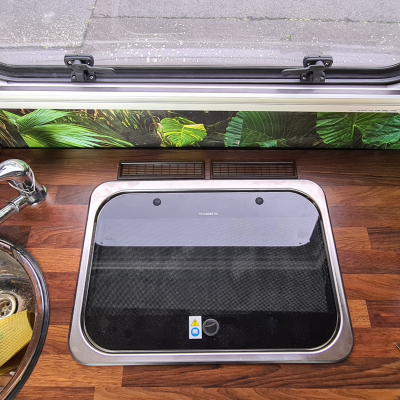

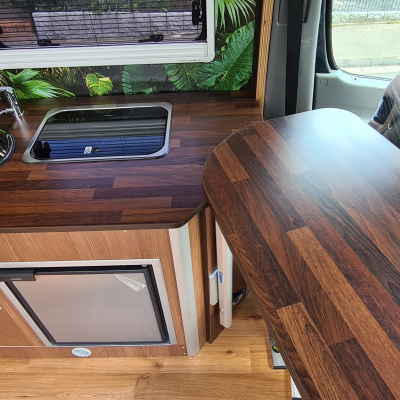

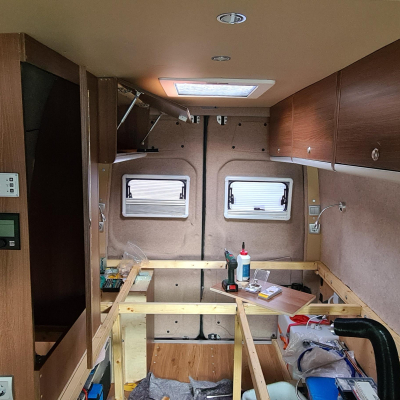

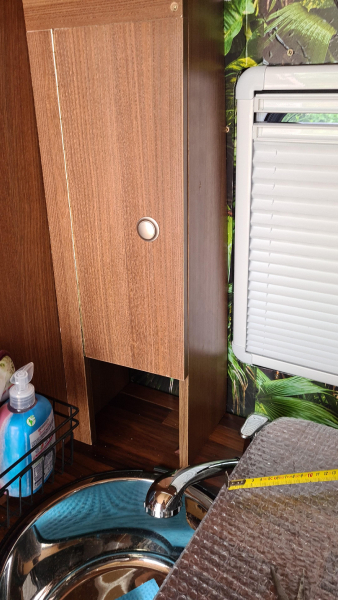

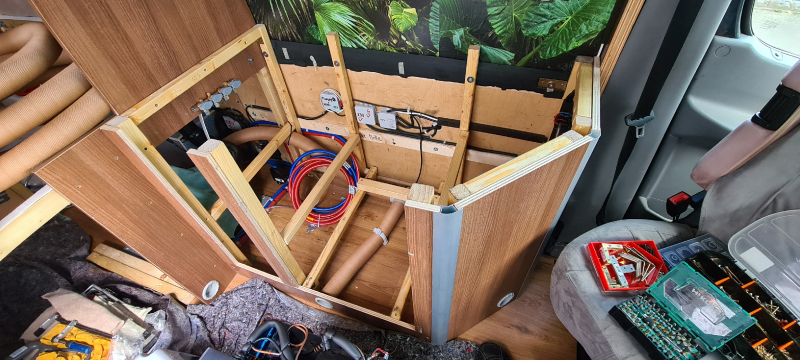

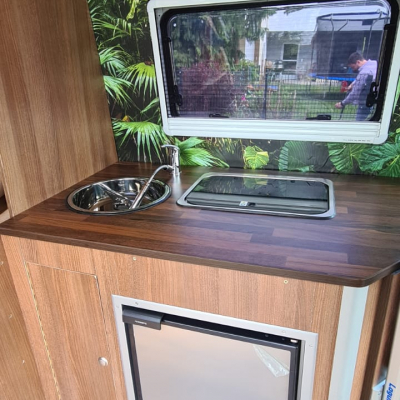

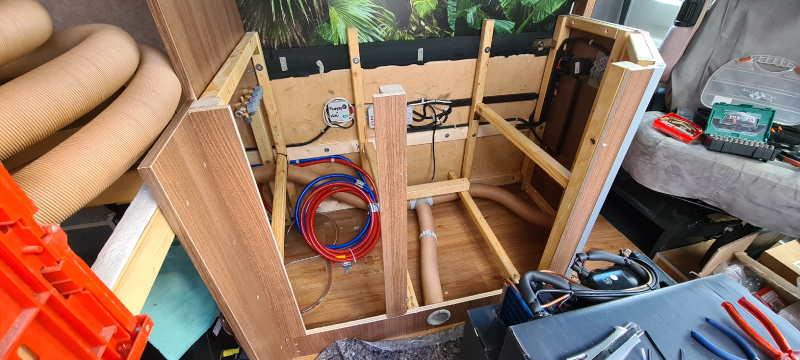

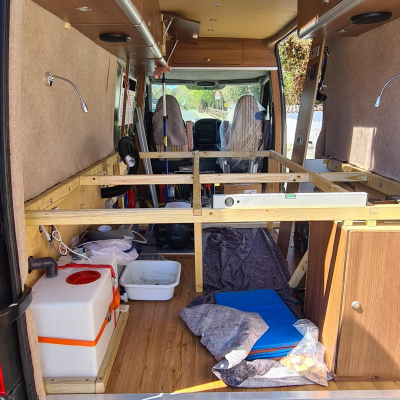

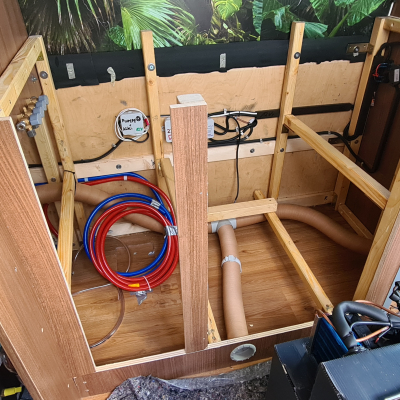

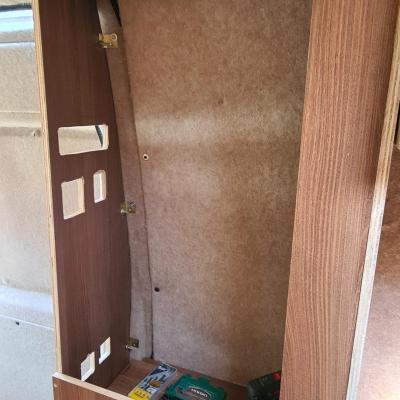

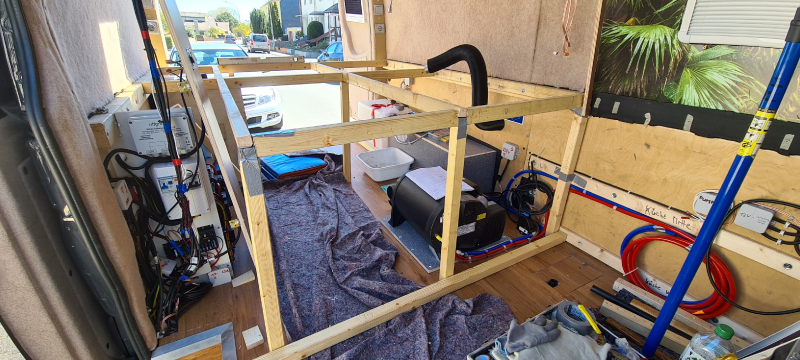

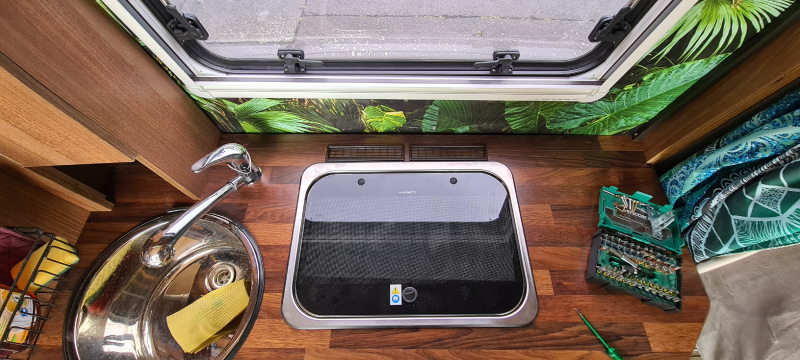

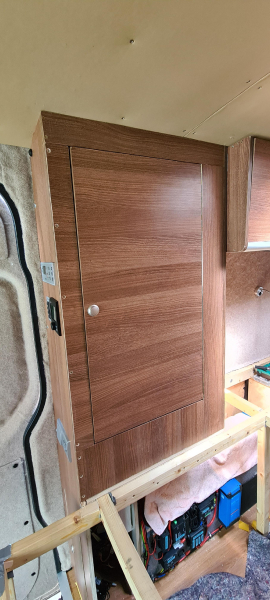

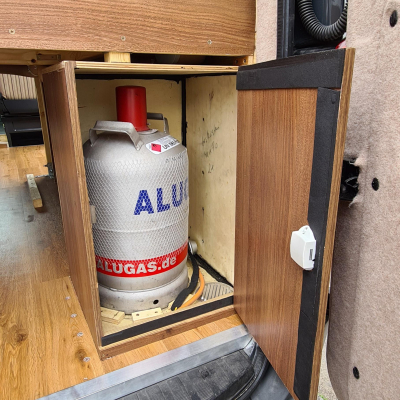

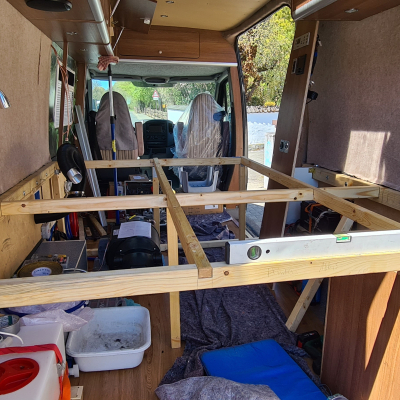

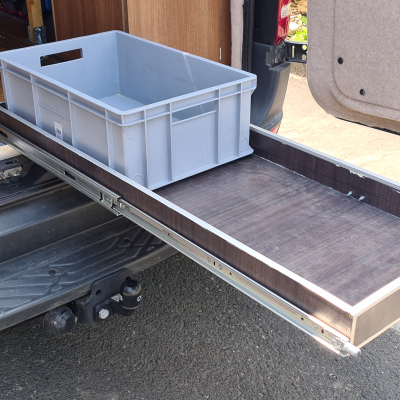

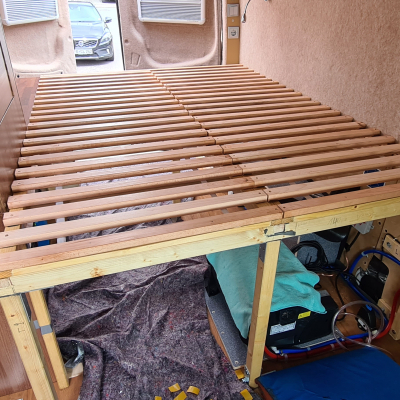

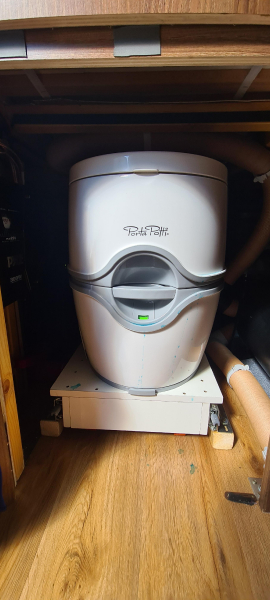

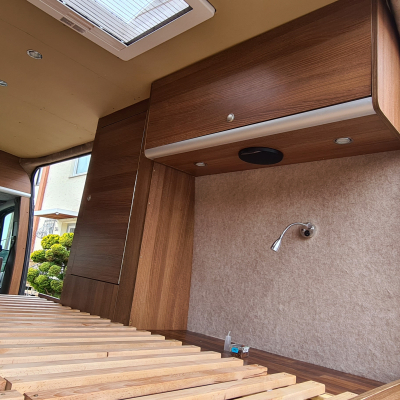

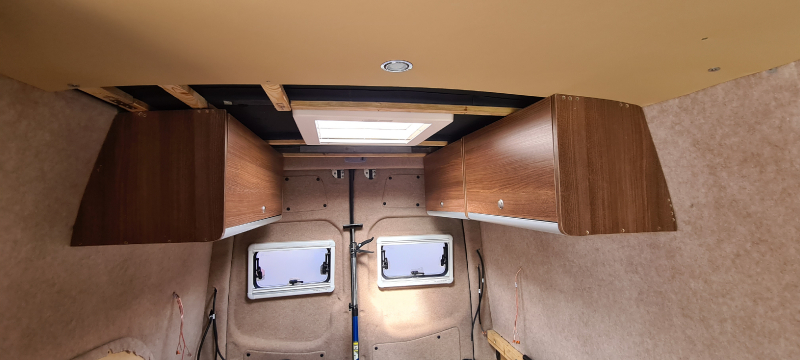

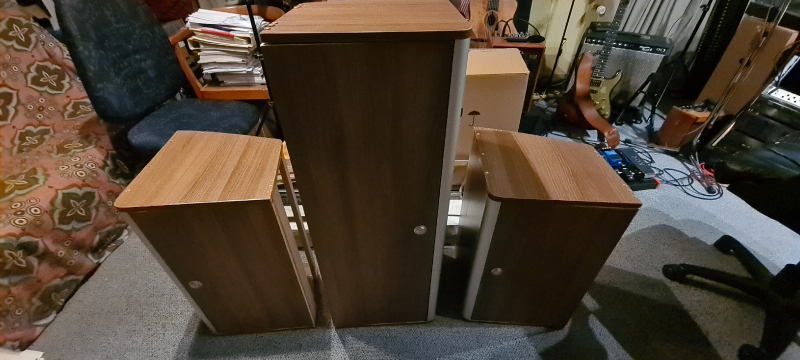

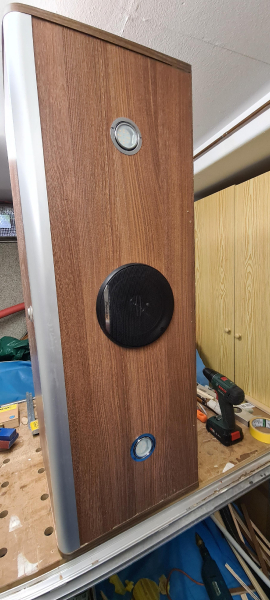

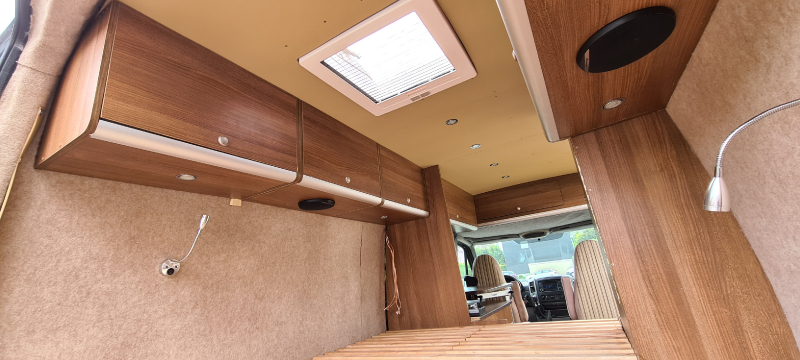

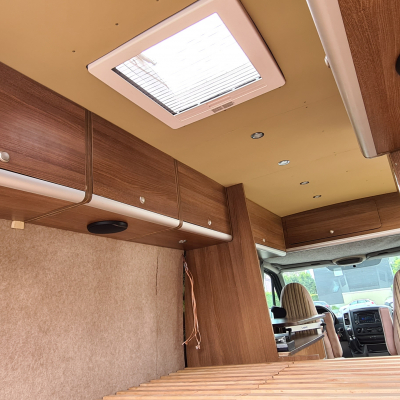

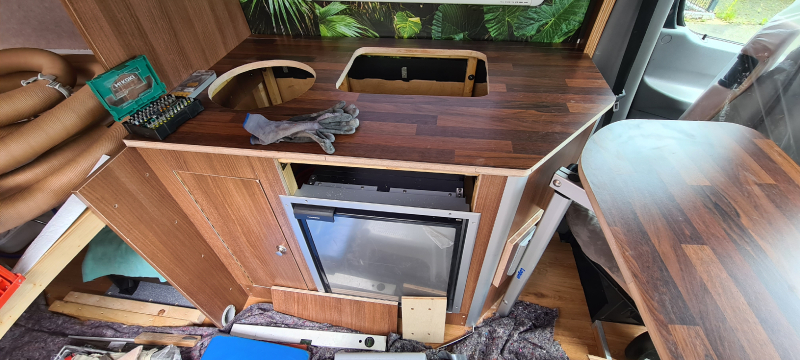

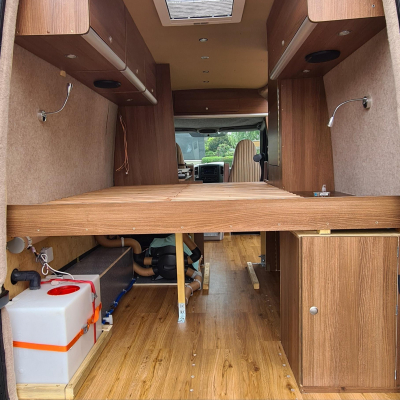

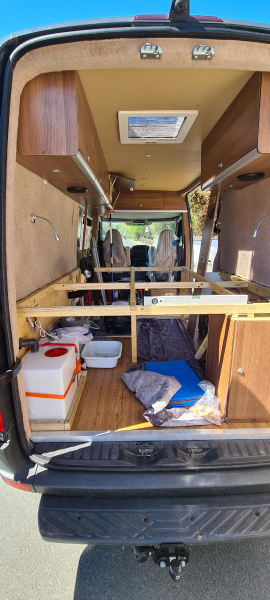

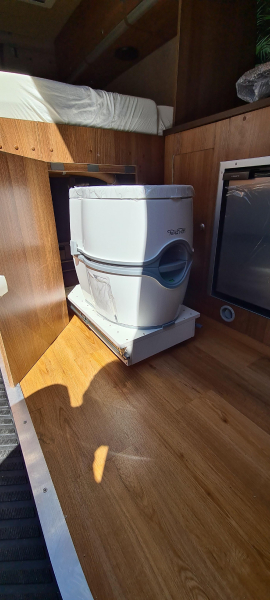

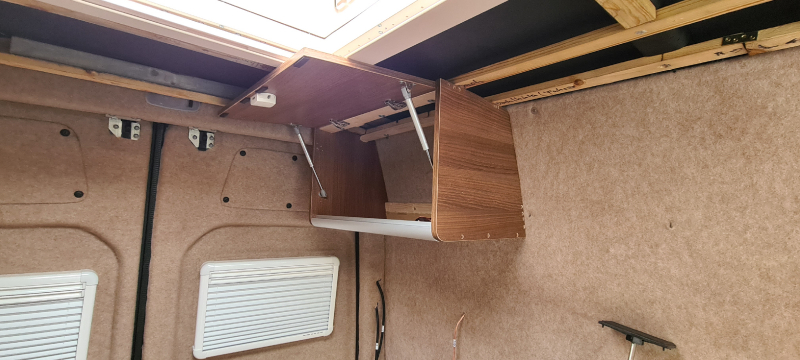

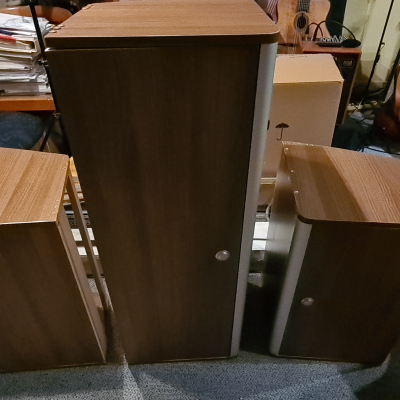

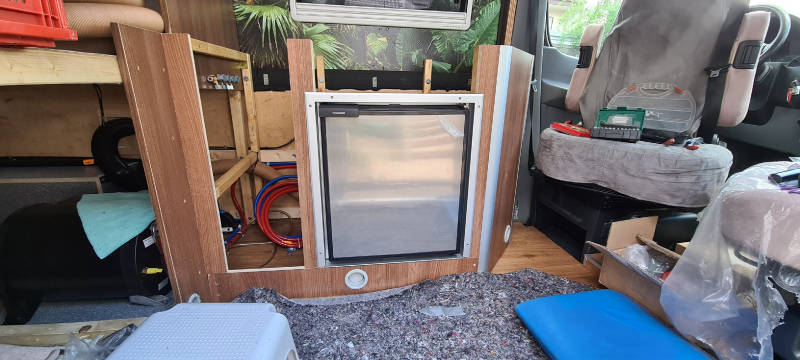

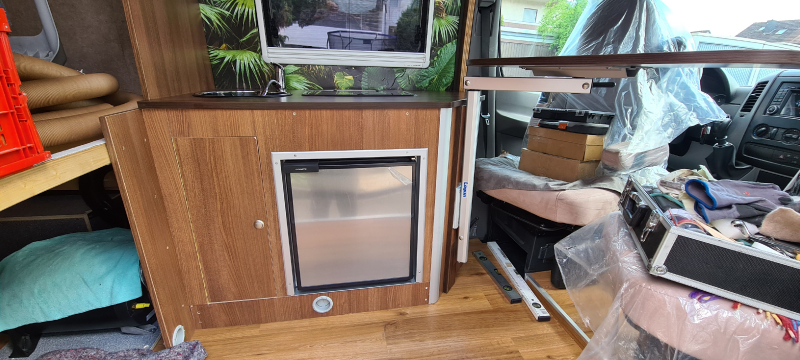

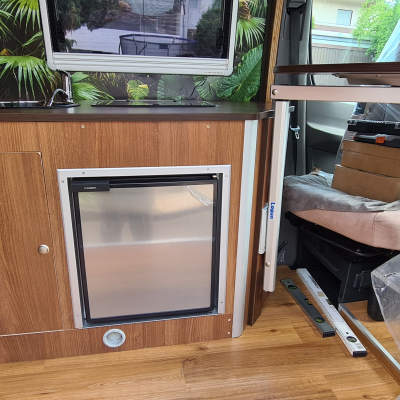

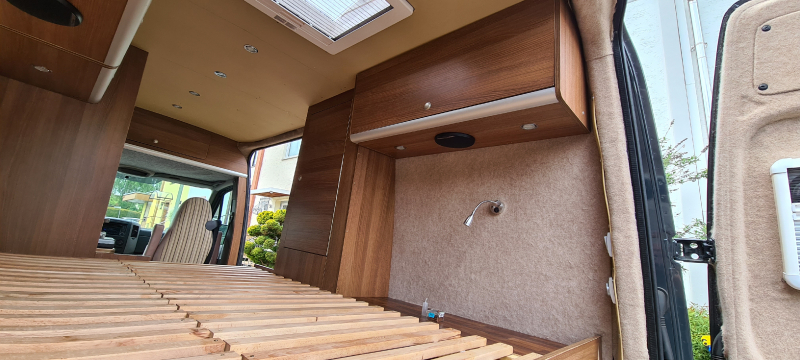

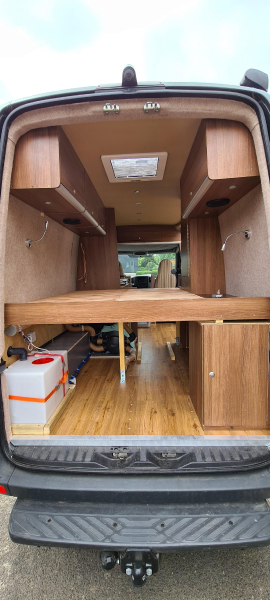

| Nachdem die Innenverkleidungen angebracht waren wurde der Holzbau systematisch nacheinander ausgebaut. Als erstes entstanden die Hängeschränke, insgesamt 5 Stck in div. Größen, sowie ein Kleiderschrank. Um diesen anzupassen musste das Bett warten. Die Bettpfosten wurden mit massiven Stempeln aus 4,5mm Vierkanthölzern gefertigt. Ein Lattenrost aus Buchenholz komplettiert das Ganze. Nachdem Bett und Hängeschränke fertig waren ging es an die Küchenzeile. Ebenfalls aus 4,5mm Kanthözern gebaut wurde das Ganze mit Holzplatten verkleidet. Die Arbeitsplatte und der Drehtisch (an einem Laguna-Arm befestigt) bestehen aus zugeschnittenen 19mm Holzplatten. Drin eingelassen ein Dometic CRE-065 12V-Kühlschrank. Von oben eingebaut sind ein 2fach Dometic-Kochfeld und ein rundes Waschbecken (40x40com) mit herausnehmbarer Brause für die Aussendusche. Auch vorhanden ein solifer Gas-Kasten (mit 100mm Durchbruch des Bodens), sowie eine herausziehbare Staufläche für Euroboxen auf einer Schwerlastschiene (bis 300Kg). Unter dem Bett befindet sich das herausziehbare PortaPotti hinter einer Tür versteckt. | |

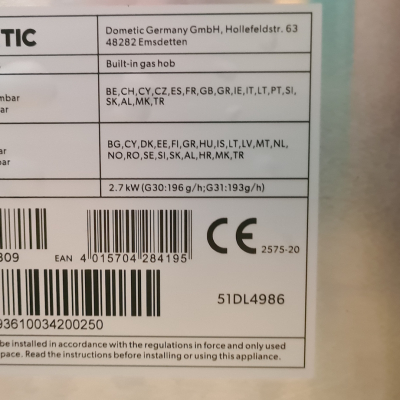

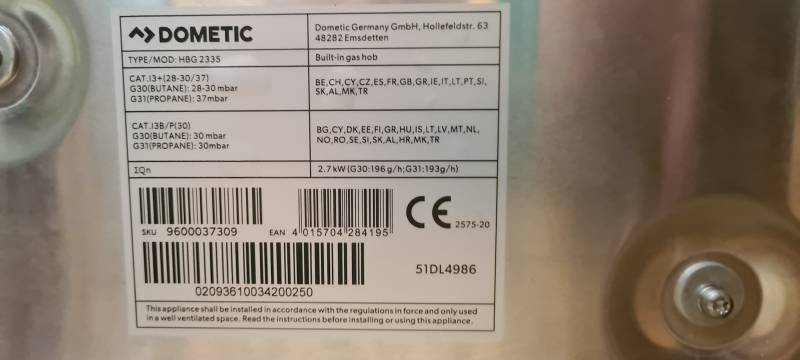

| Cooking stove | Dometic 2-flamm Kocher |
|---|---|
| Gas installation | Komplette Gasanlage mit Absperrventilen und 15Kg Gasflasche |
| Other | |
| Die komplette Gasinstallation inklusive Gasabnahme wurde von einer professionellen Ausbaufirma erledigt. | |

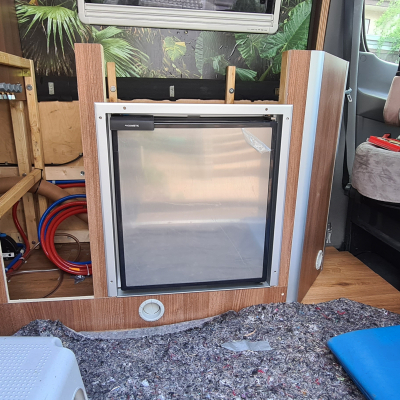

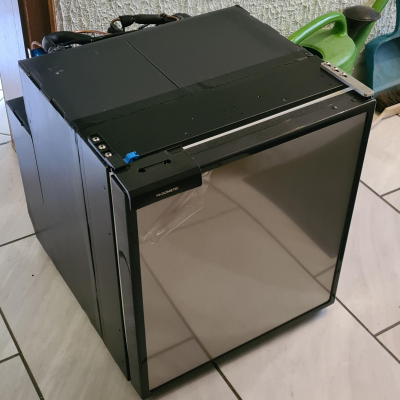

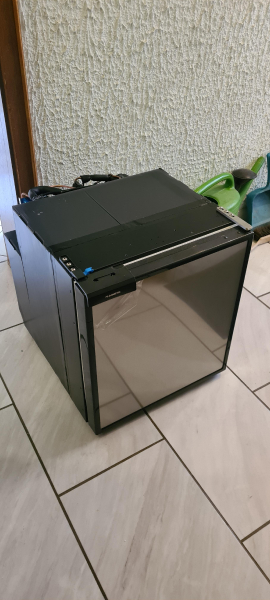

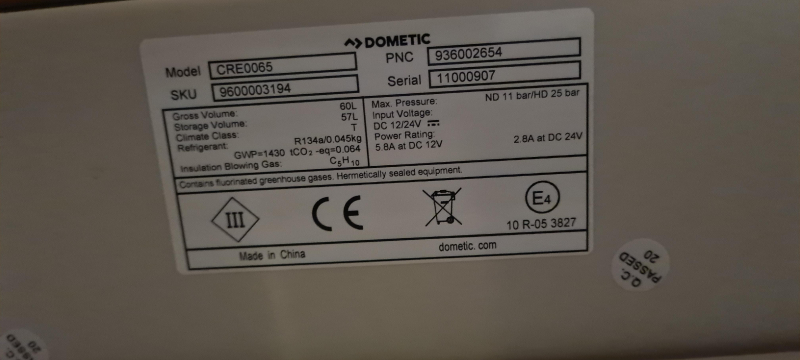

| Manufacturer and type of fridge / cooler | DOMETIC CRE-065 12V |
|---|---|
| Other | |
| Kühlleistung hervorragend! | |
| Voltage in the chassis | 12V |
|---|---|
| Voltage in the cabin | 12V |
| Charging converter 24V-12V | Votronic 12V Ladewandler |
| 110V / 230V in the cabin? | yes |
| Inverter | Victron 1500W |
| Other | |

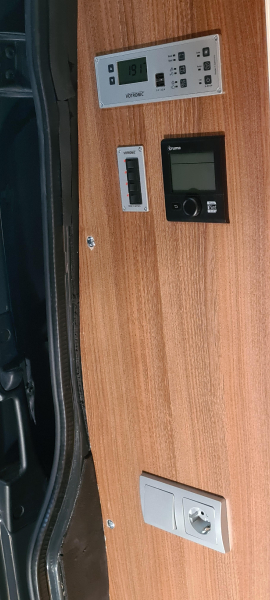

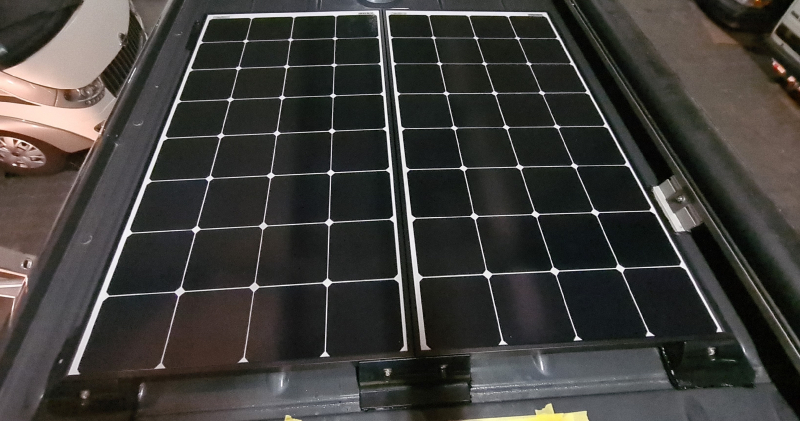

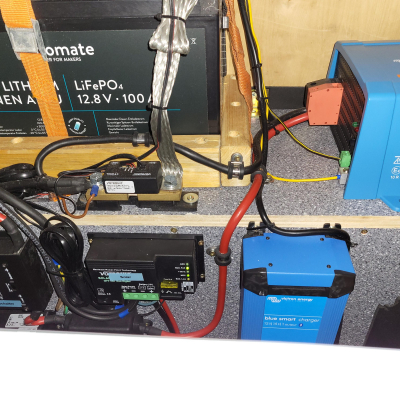

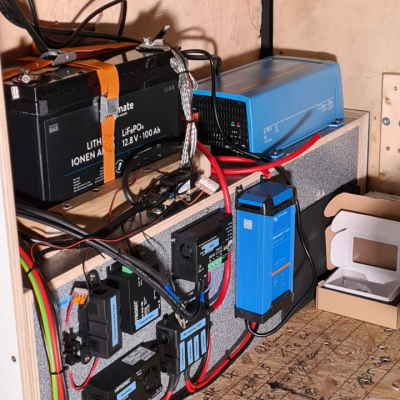

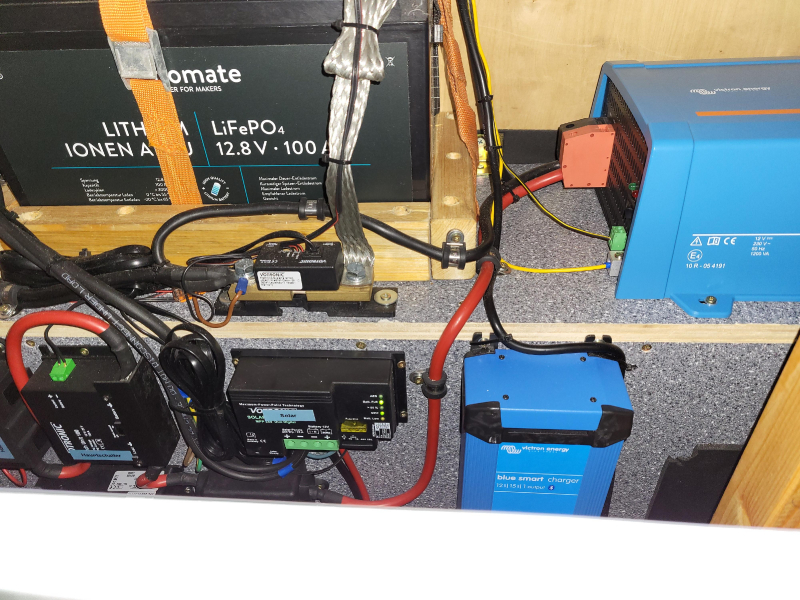

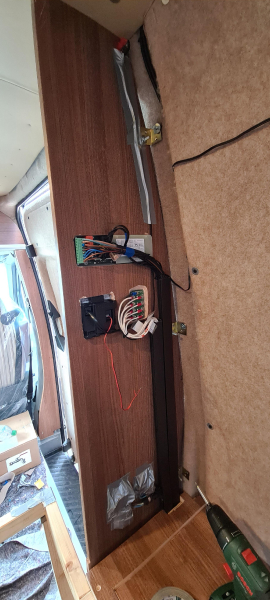

| Elektrokomponenten: Innomate 100W LiFePo Batterie mit BMS, Votronic 12V Ladewandler 1500W, Victron Energy 15A Blue Smart Charger, Votronic SolarLader, 2x 12oW OFFGRIDTECH Solarpaneele, Votronic Stromkreisverteiler mit Umschalter (220 - 12V), zentrale Elektro-Steuerung Votronic Jupiter-Panel, alle einzelnen Einheiten abgesichert durch 50-150A Sicherungen | |
| Capacity of batteries in the cabin | 100W |
|---|---|
| Battery type | Innomate LiFePo |
| Battery charger for cabin batteries | Victron Energy 15A Blue Smart Charger, Votronic SolarLader, 2x 12oW OFFGRIDTECH Solarpaneele |
| Battery management | BMS |
| Solar capacity | 240W |
|---|---|
| Solar controller | Votronic SolarLader, 2x 12oW OFFGRIDTECH Solarpaneele |
| Fuel cell | no |

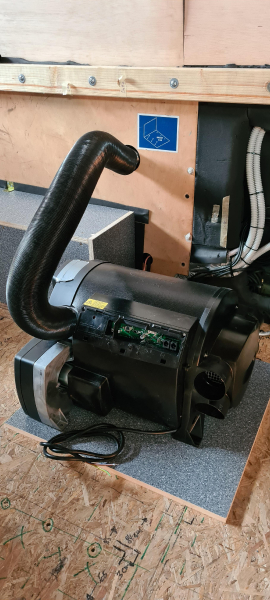

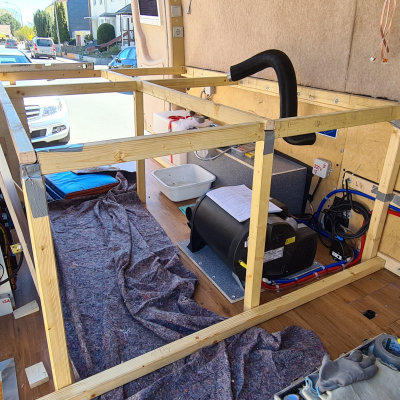

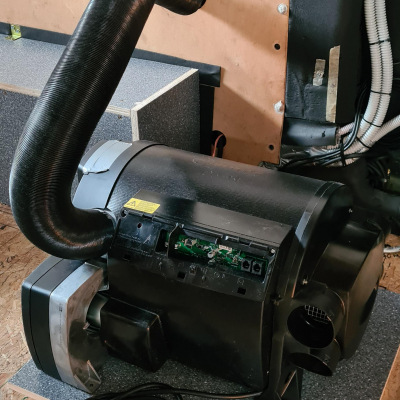

| Manufacturer and type of heating system | TRUMA 4KW |
|---|---|
| Warm water processing | s.o. |
| Cab heating | n.V. |

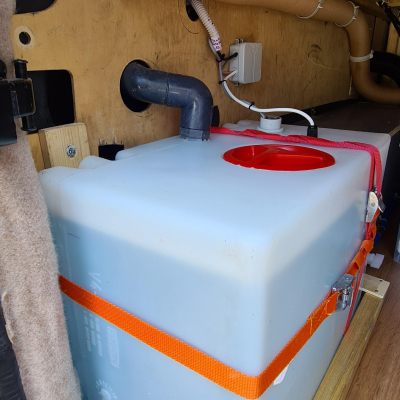

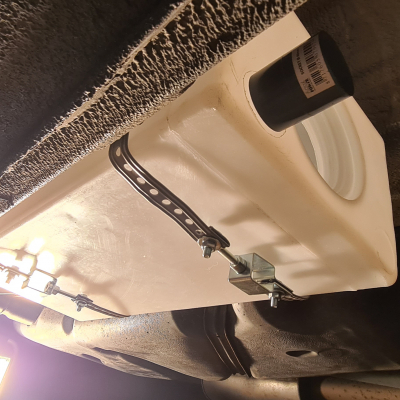

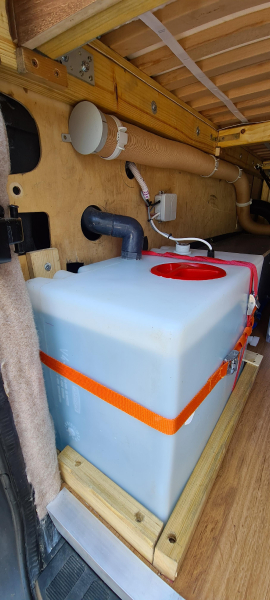

| Capacity of fresh water tank(s) | 60L |
|---|---|
| Capacity of waste water tank(s) | 40L |

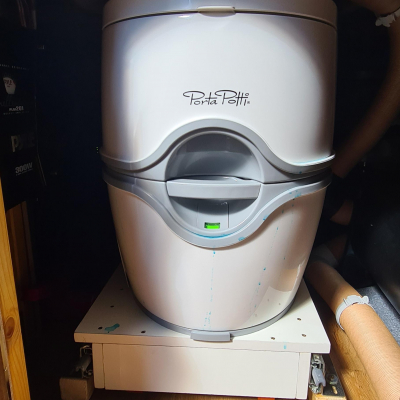

| Manufacturer and type of toilet | PortaPotti |
|---|---|
| Capacity of black water tank | 17L |
| Awning | Ja |
|---|
