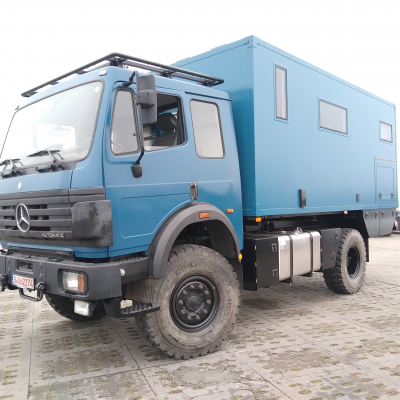

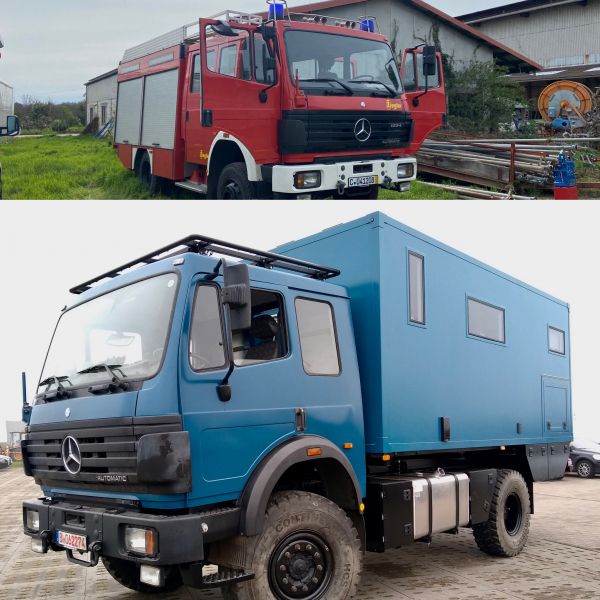

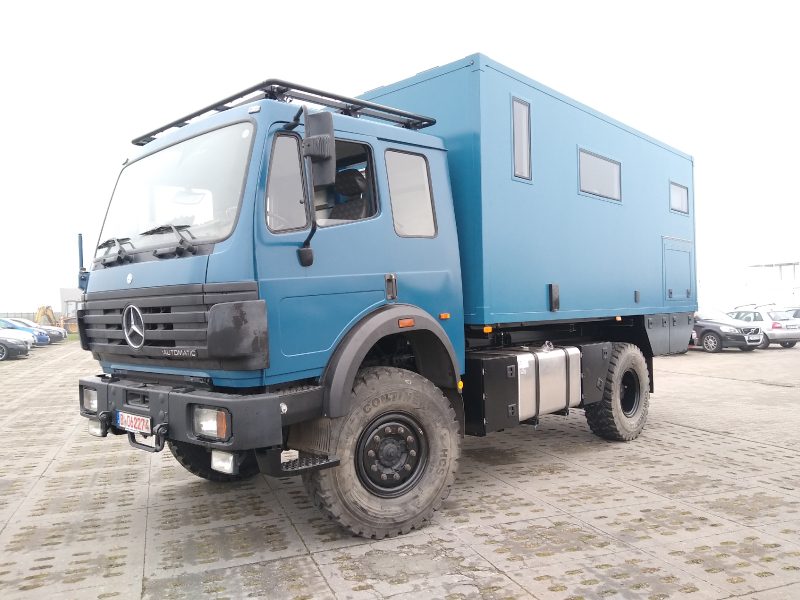

Petra und Jürgen Ditters Fahrzeug - Bolle - MB 1224 AF 4x4 (#3217)

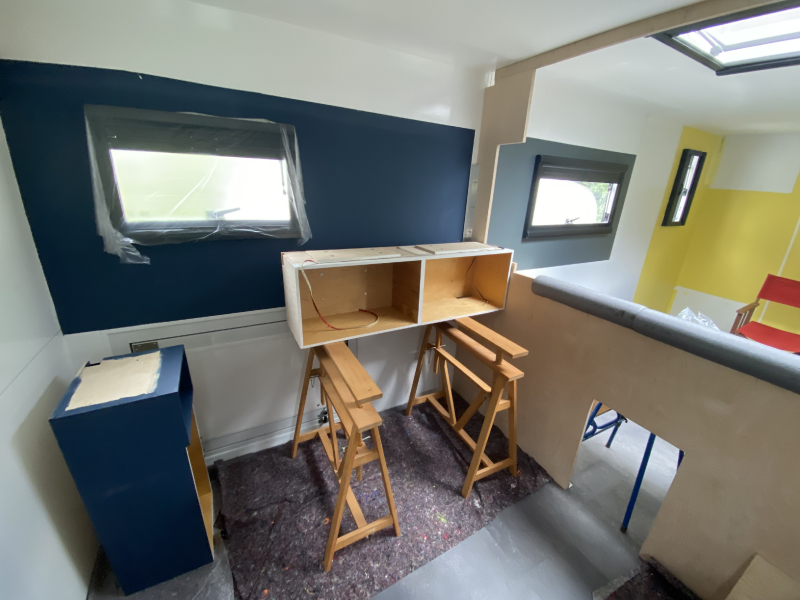

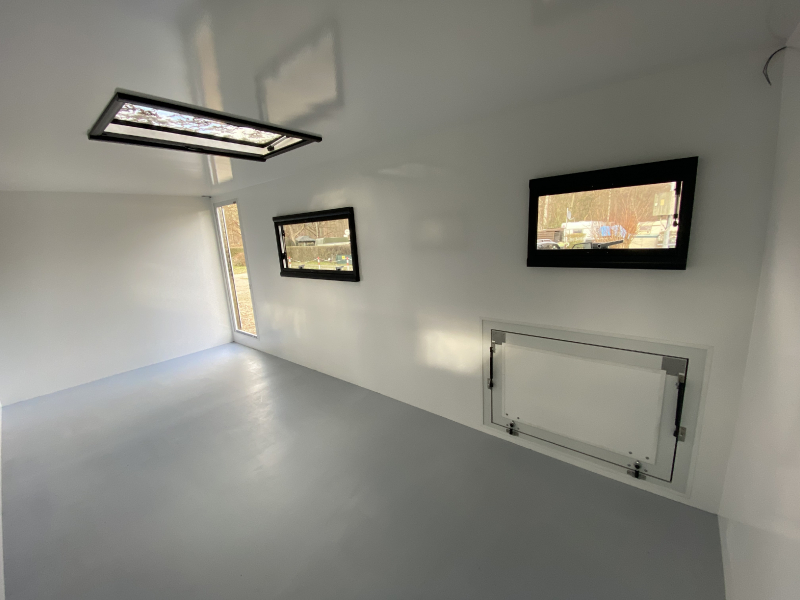

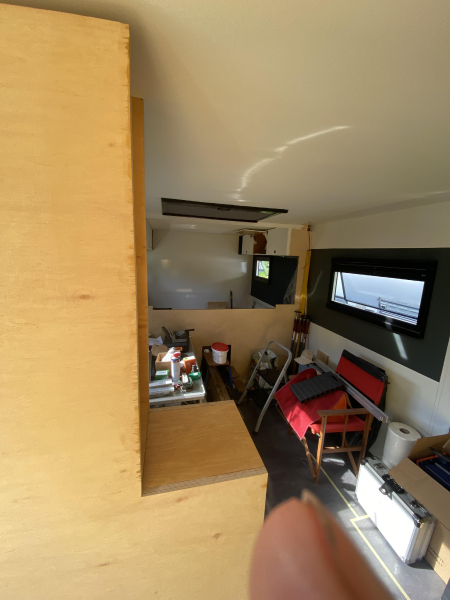

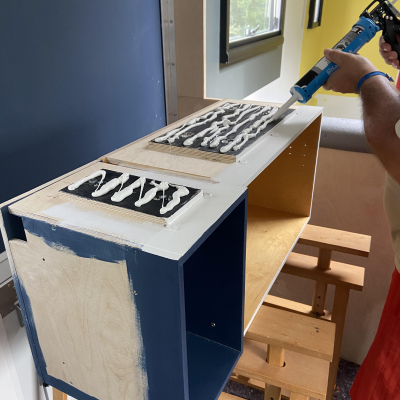

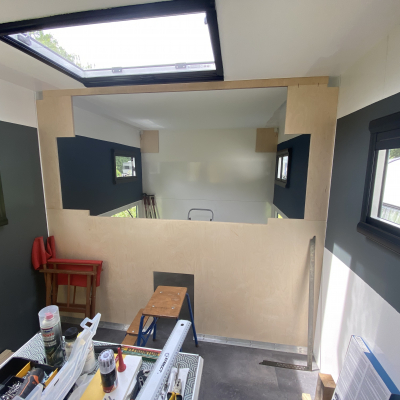

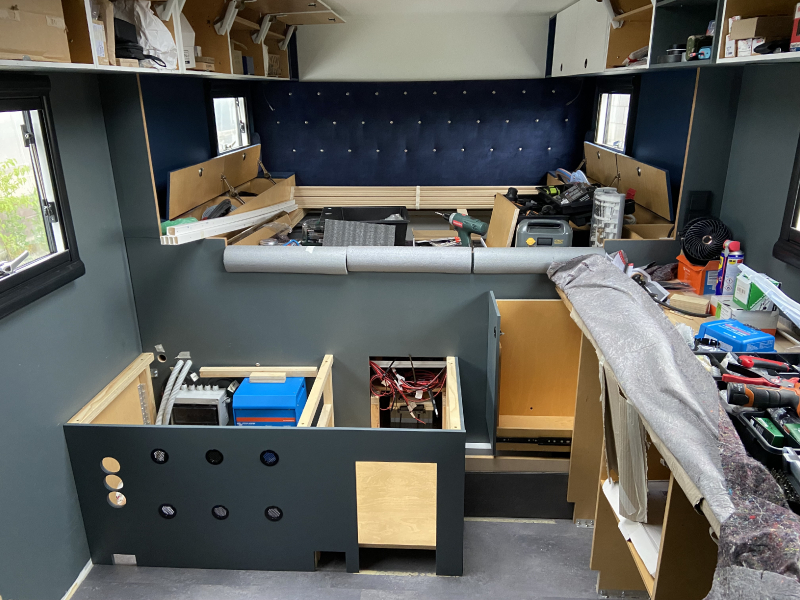

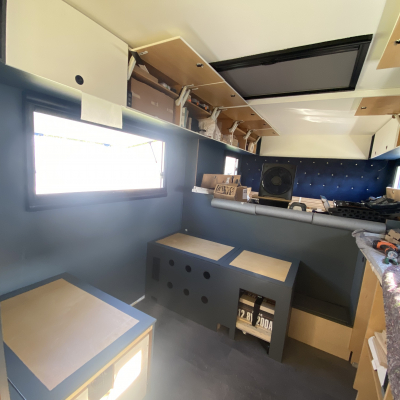

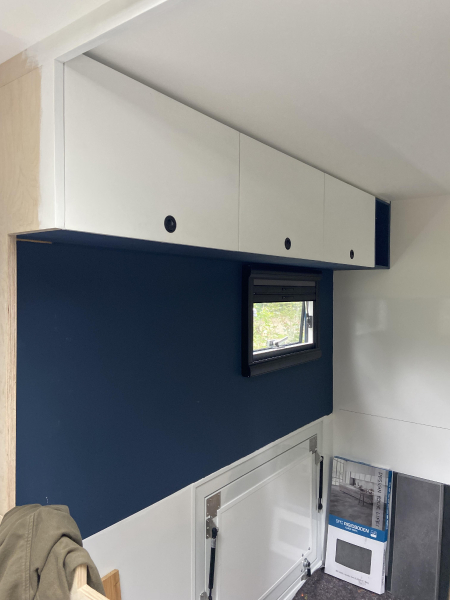

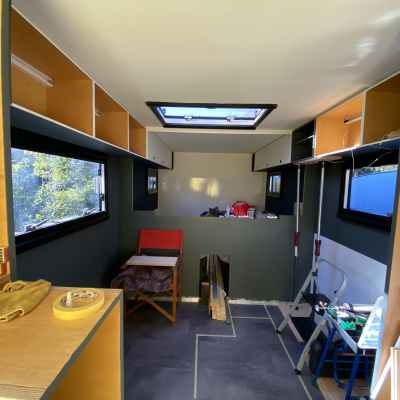

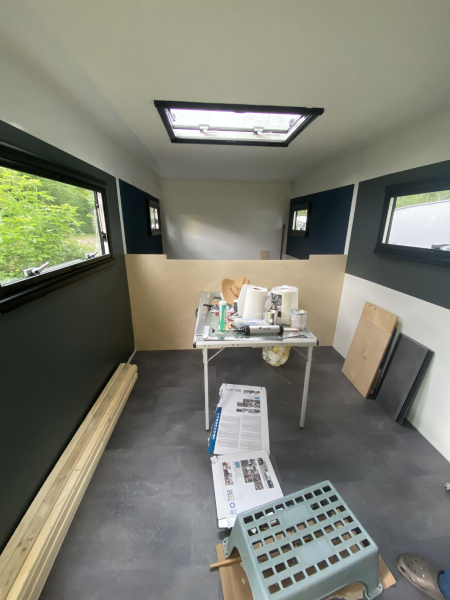

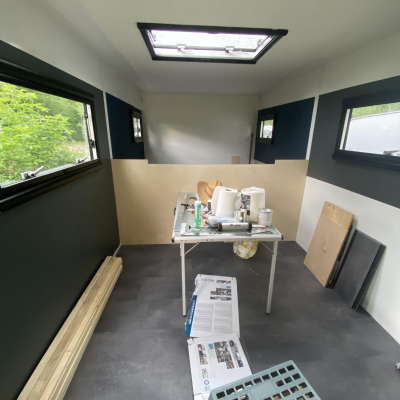

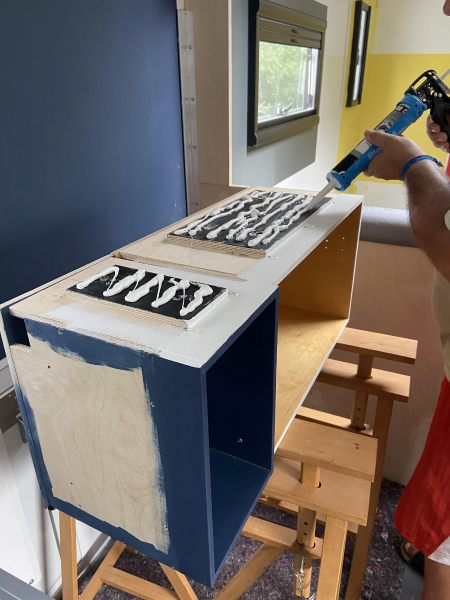

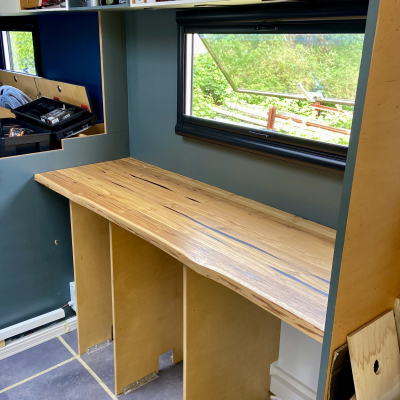

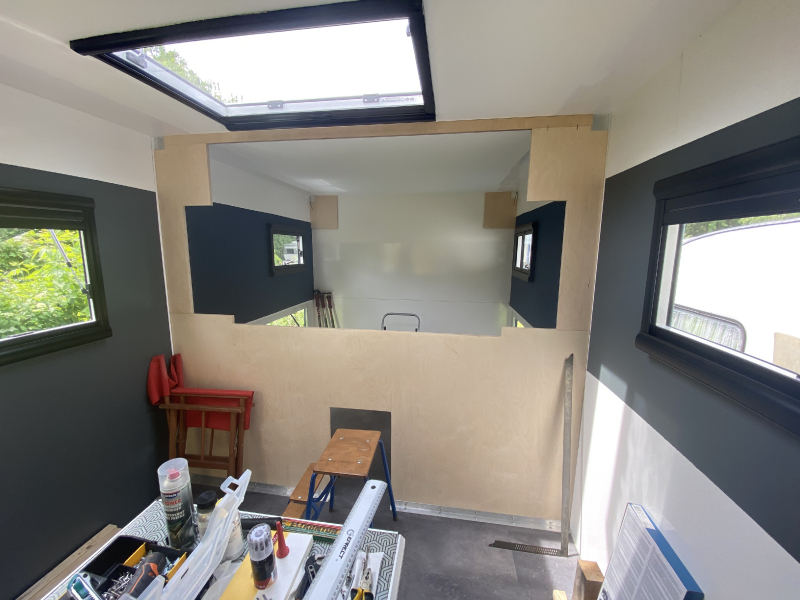

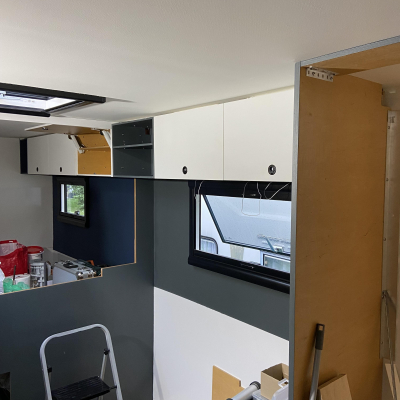

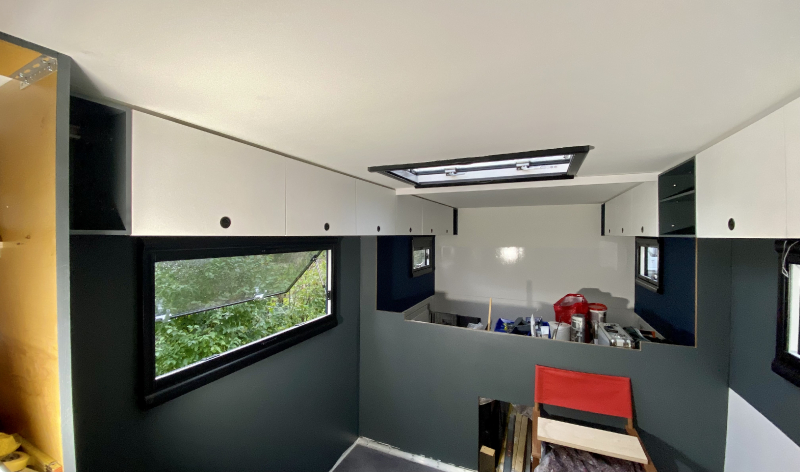

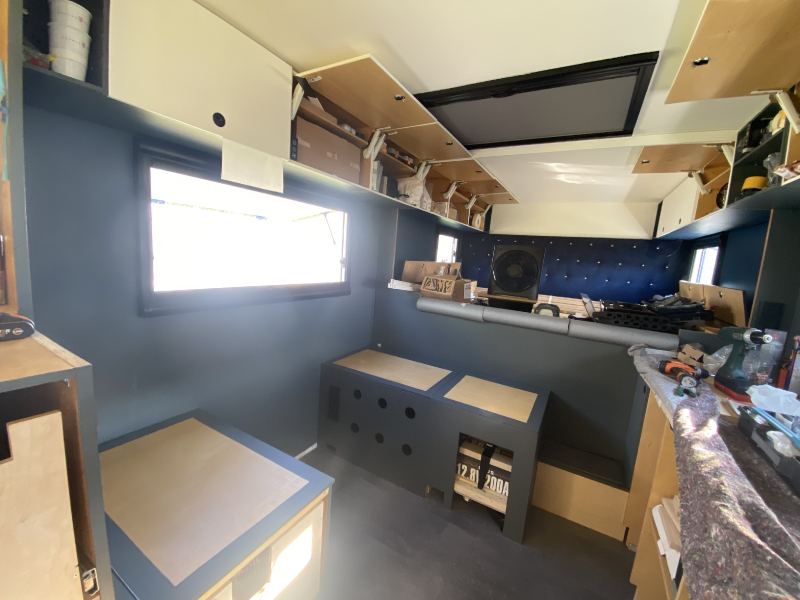

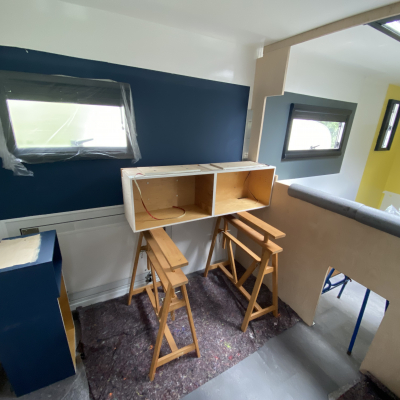

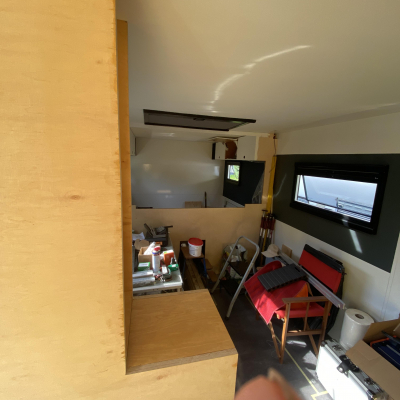

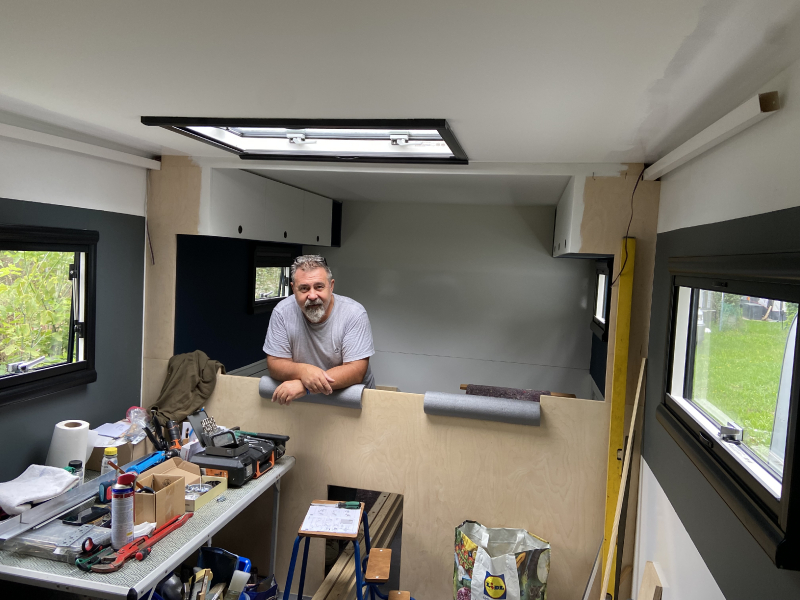

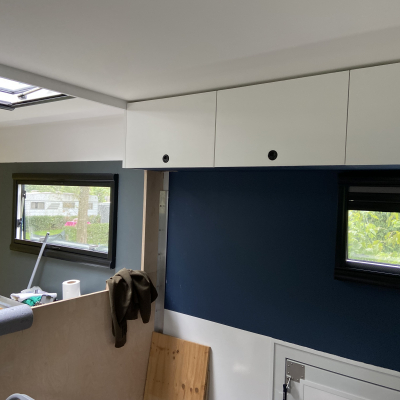

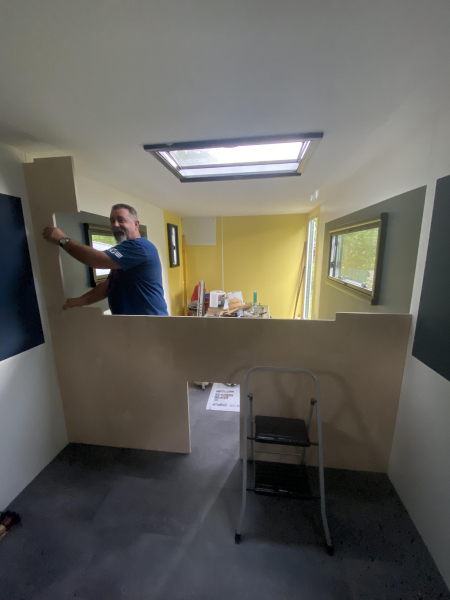

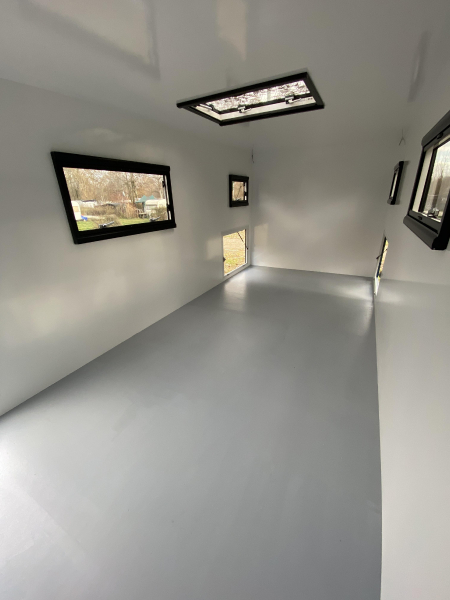

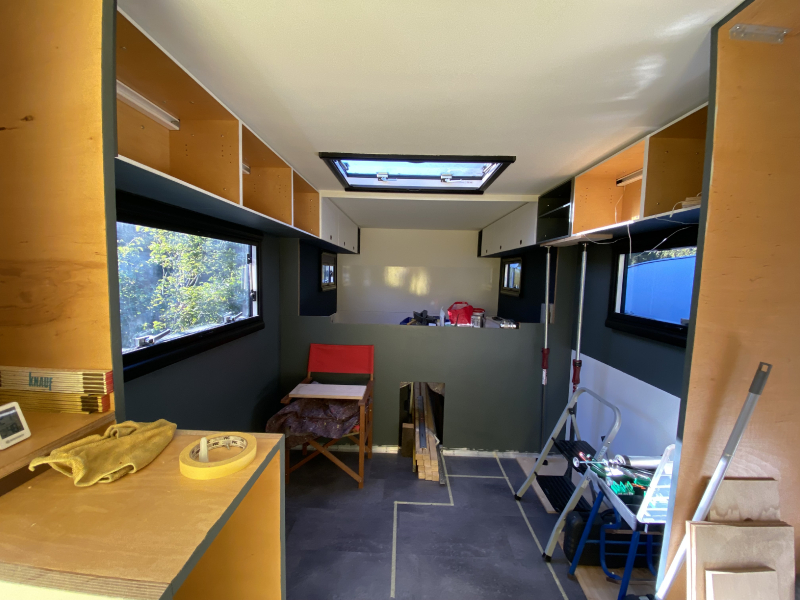

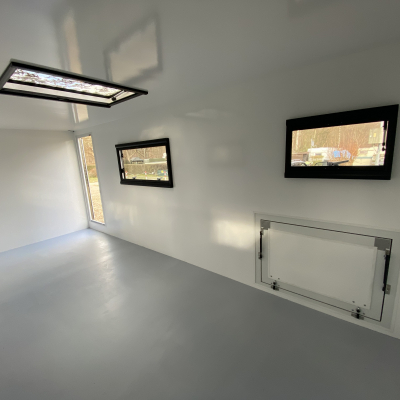

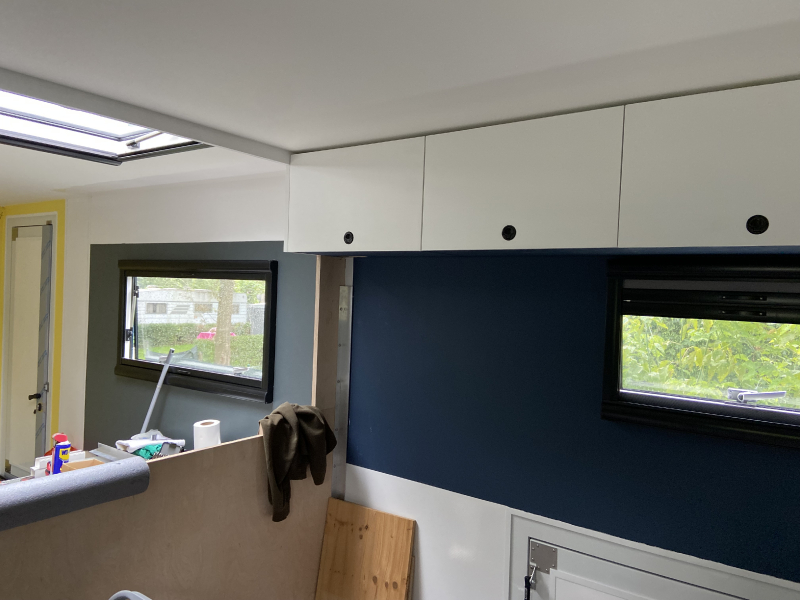

So jetzt ist es soweit - lange schwanger gegangen - lange gesucht - nun gefunden! Wir können mit dem Ausbau starten. Der Anfang ist gemacht. Box innen gestrichen, die erste Trennwand steht und die ersten Hängeschränke für den Schlafbereich, Küche und Sitzgruppe sind gebaut und aufgehängt. Schränke für Kühlschrank und der Apothekerschrank - gleich Rückwand der kleineren Sitzbank stehen. Wir haben geklebt und nicht an die Wand geschraubt. Abwasser- und Pipitank und die Frischwassertanks sind an Ort und Stelle. Das Bettgestell ist installiert. Die seitlichen Bettkästen sind gebaut sowie die Rückwand vom Bett ist gepolstert und warten auf den Einbau.

General Information

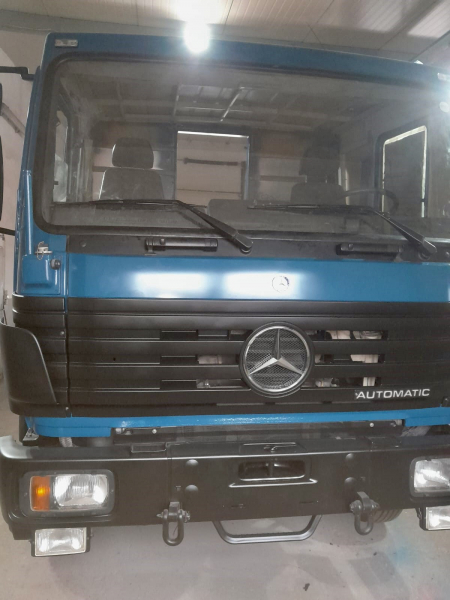

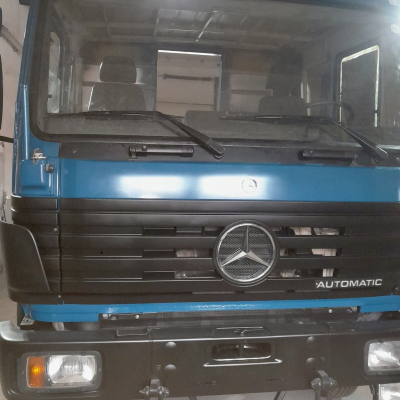

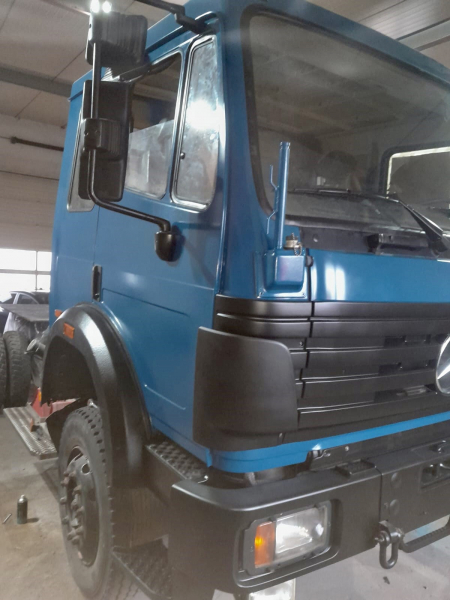

Manufacturer and model Mercedes 1224 AF Automatik
Name Petra und Jürgen Ditter
Website Ist in Arbeit
Year of manufacture 1997
For sale? no
Asking price? Nein

Engine

Engine type OM 366 LA
Cubic capacity 5958
Number of cylinders 6
Horsepower 240
Torque 2600
Other
Automatik, 3 Sperren

Chassis

4x2, 4x4, 6x6, 8x8 4x4
Wheel base 3,60 m wird auf 4,20 m verlängert
Number of seats derzeit 9 auf 4 reduziert
Tyre size es werden wohl 395/85 R 20
Rim size Sprengringfelgen
Tank capacity ca. 800 l
Diesel filter no
Other

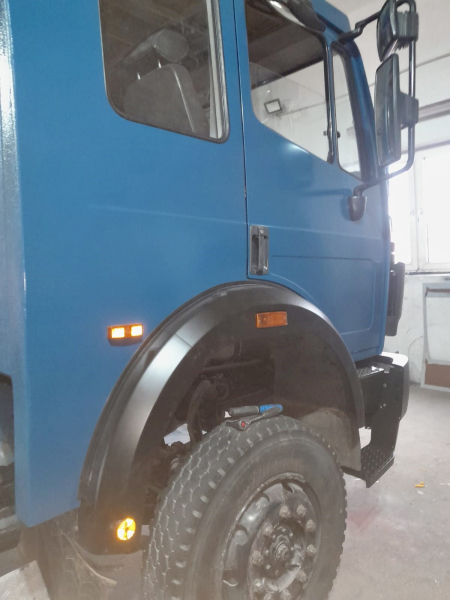

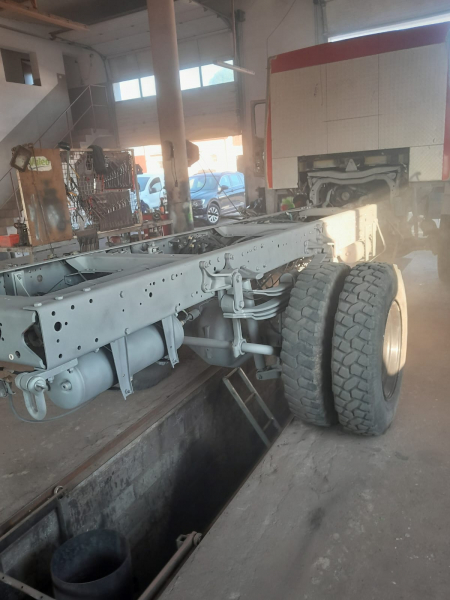

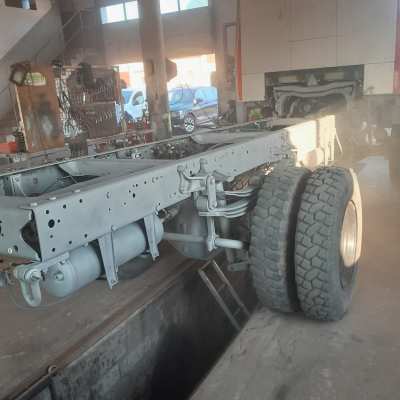

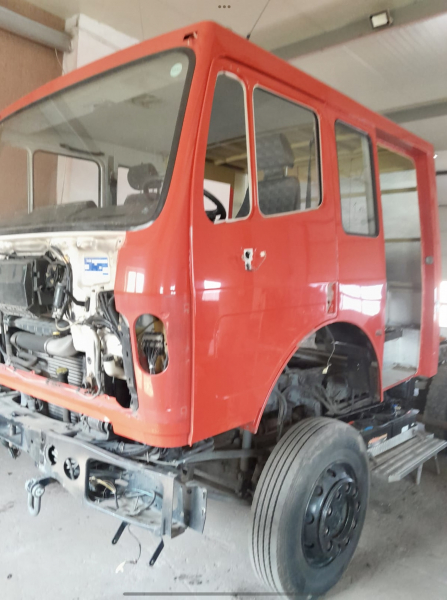

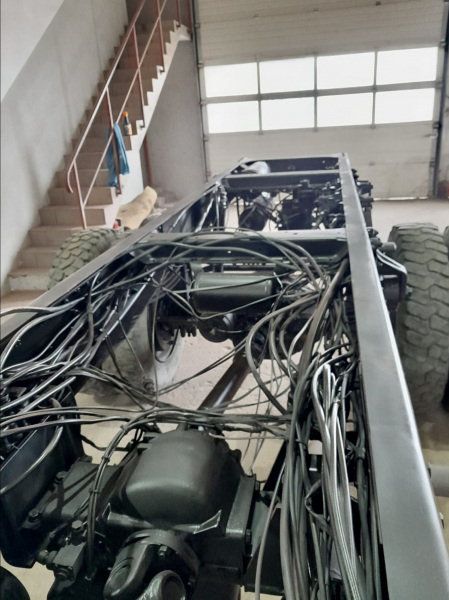

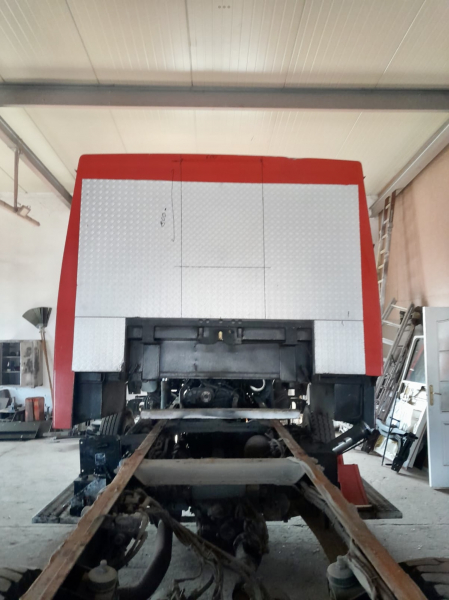

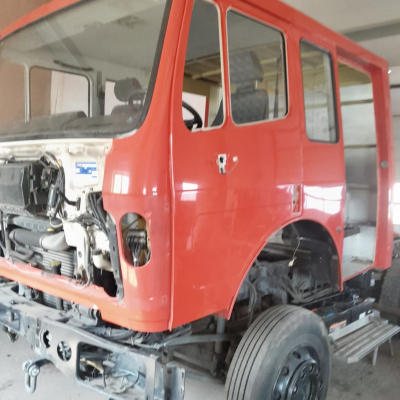

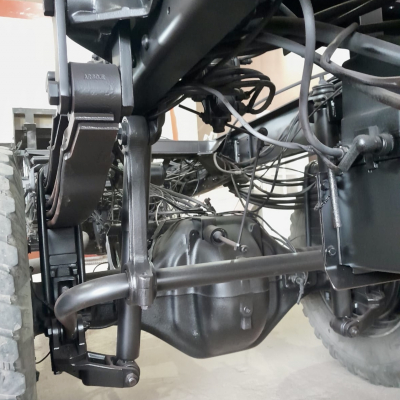

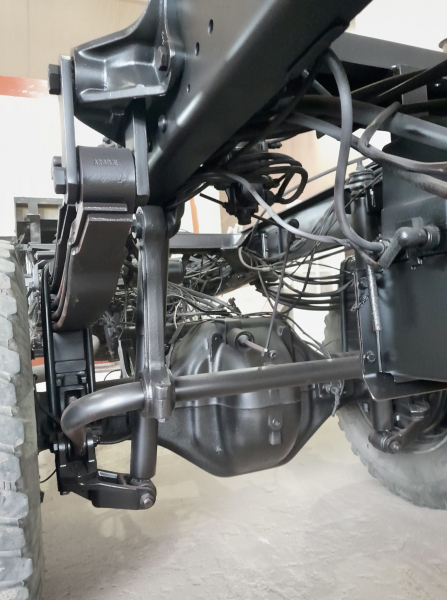

Rahmen verlängert, sandgestrahlt, lackiert, Leitungen für Zentralschmierung verlängert, Druckluft nach innen verlegt.
Diff locks 3 Vorne, hinten, mitte

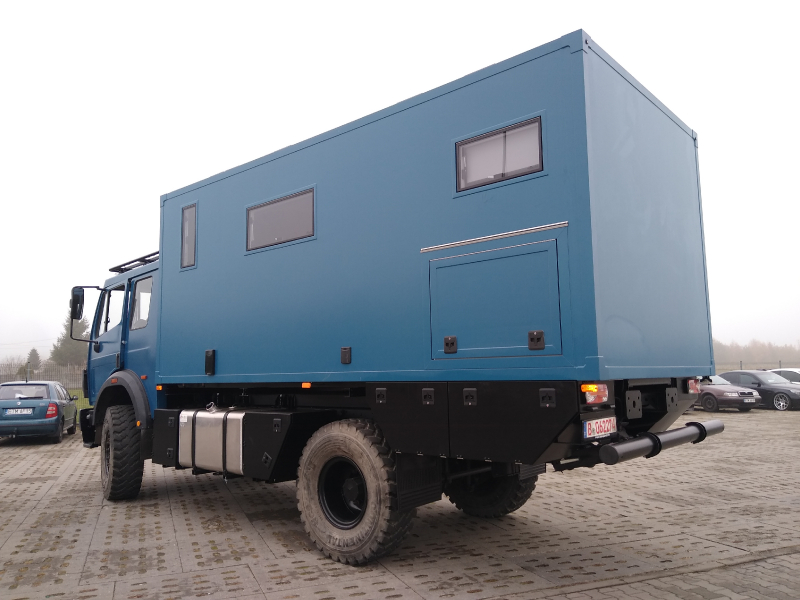

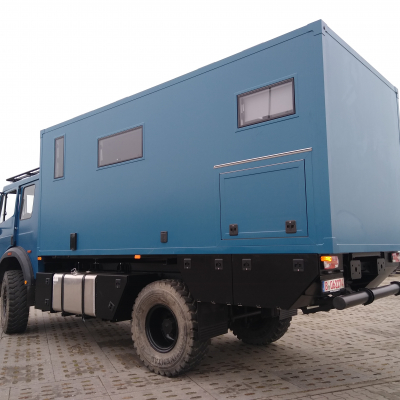

Cabin

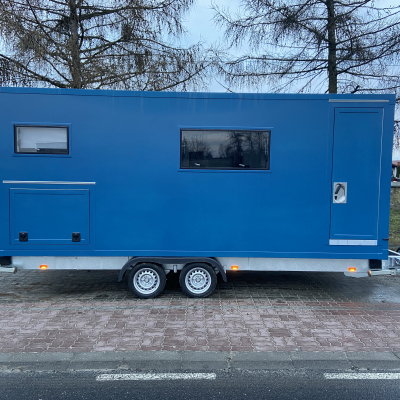

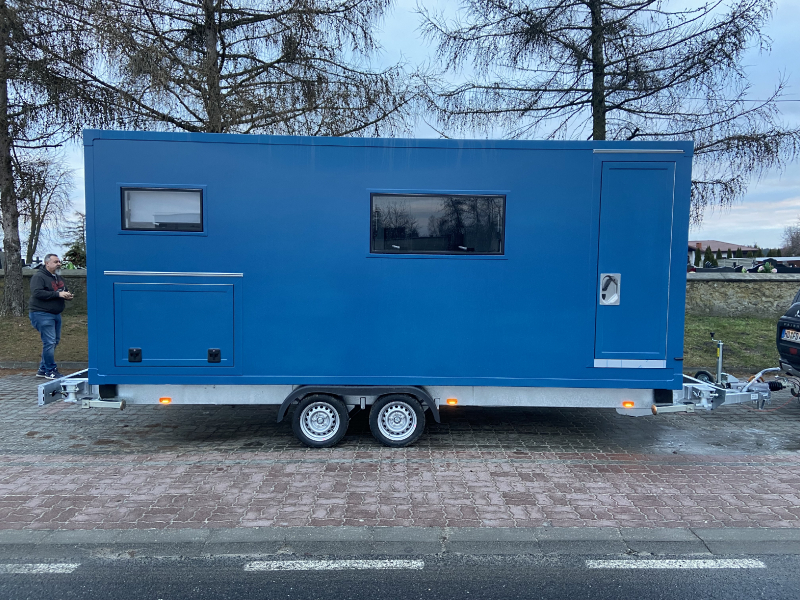

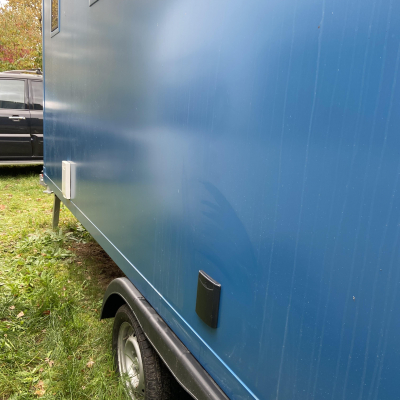

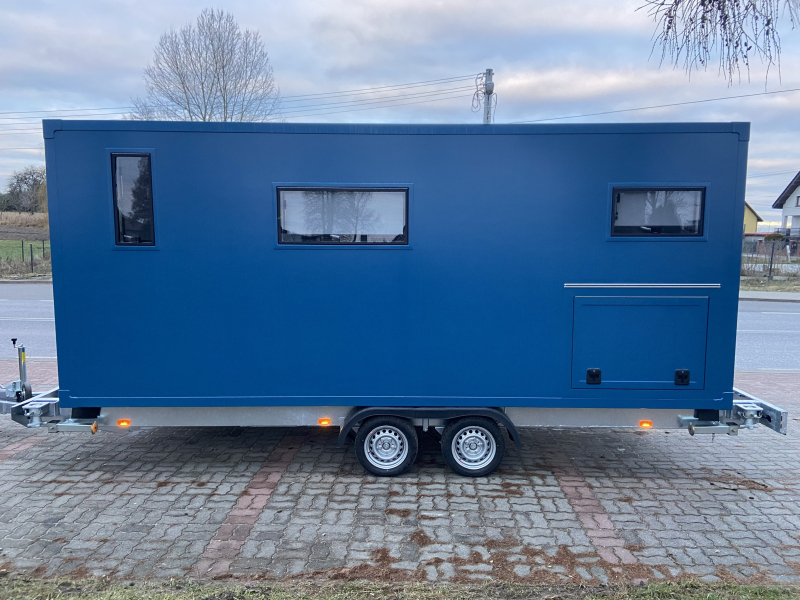

Manufacturer of the cabin Idependo
Inner dimensions (LxWxH) 528 x 232 x 210
Outer dimensions (LxWxH) 540 x 245 x 225
Cabin material Gfk
Kind and thickness of insulation 5,5 cm Wände und Decke, Boden 9 cm
Number of beds 2 + 2
Windows Outbound
Other

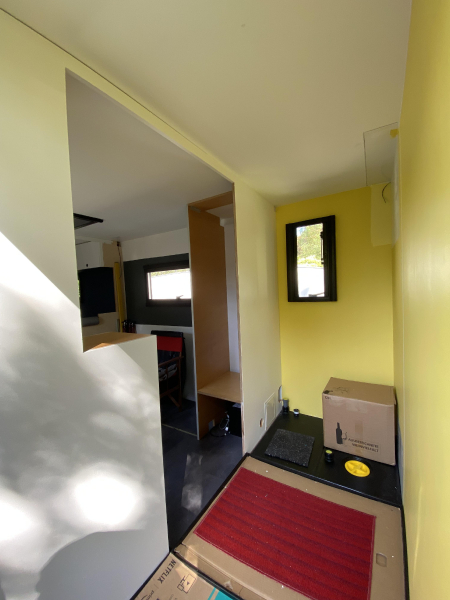

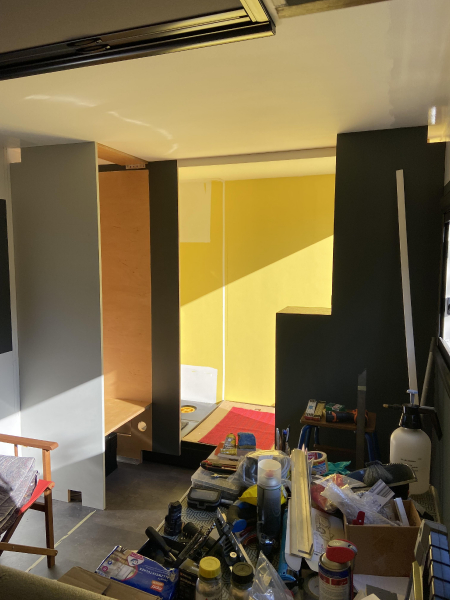

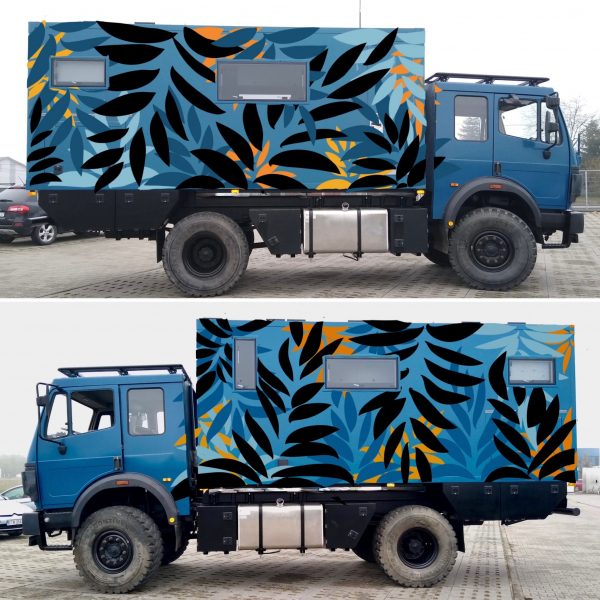

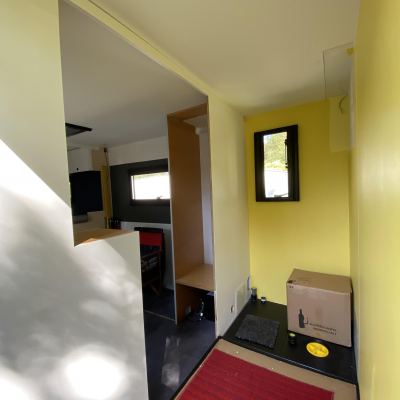

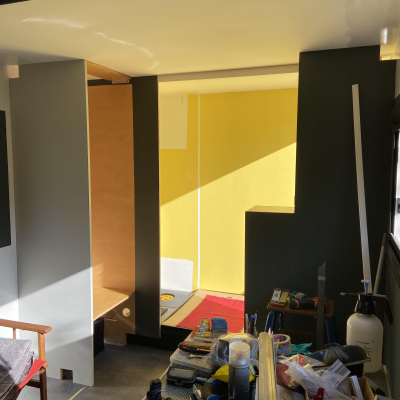

Die Box wird in 3 Bereiche aufgeteilt. Eingang = Dusche, Dreckschleuse und gegenüber die Toilette. Küche und Sitzbereich und dann der Schlafbereich. Zum Farbkonzept
Schlafbereich - blau, Sitzbereich und Küche - Anthrazit, Eingang, Schleuße und Toilette werden gelb,weiß

Floor plan

Explanation of floor plan

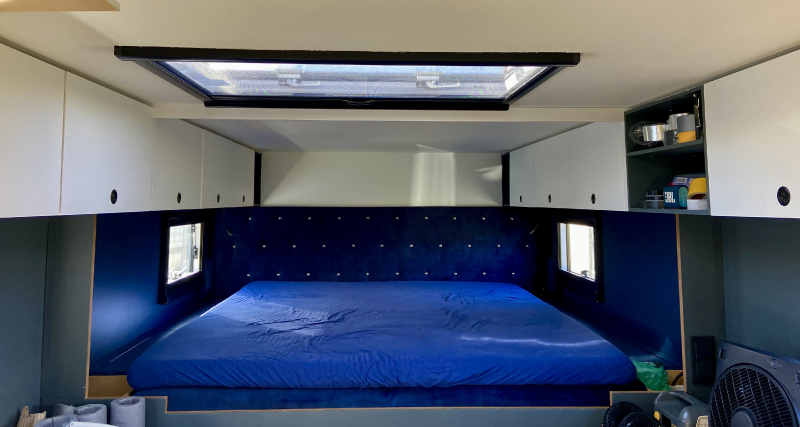

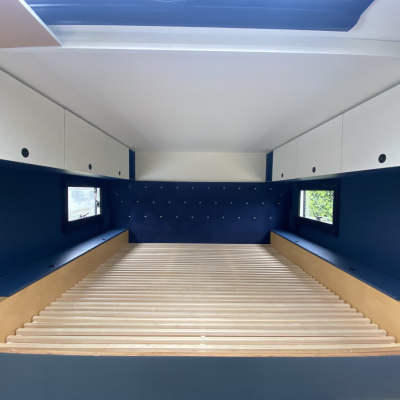

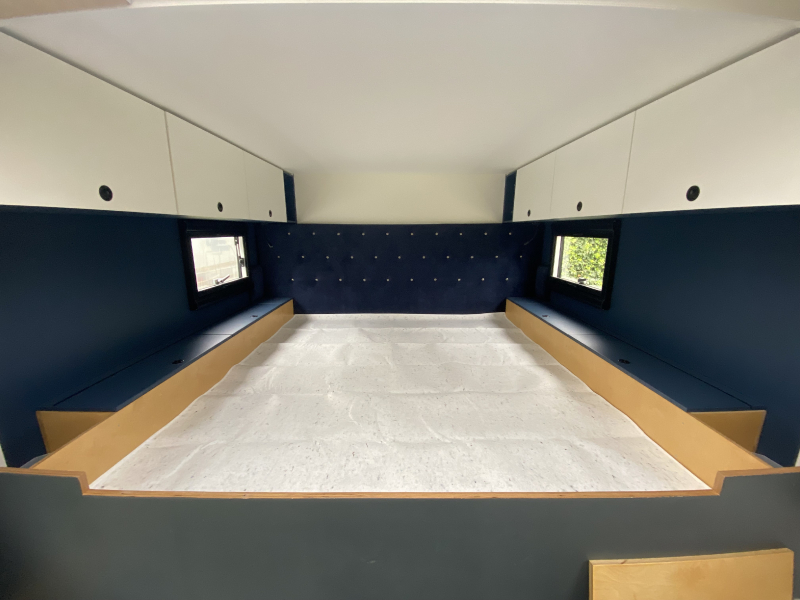

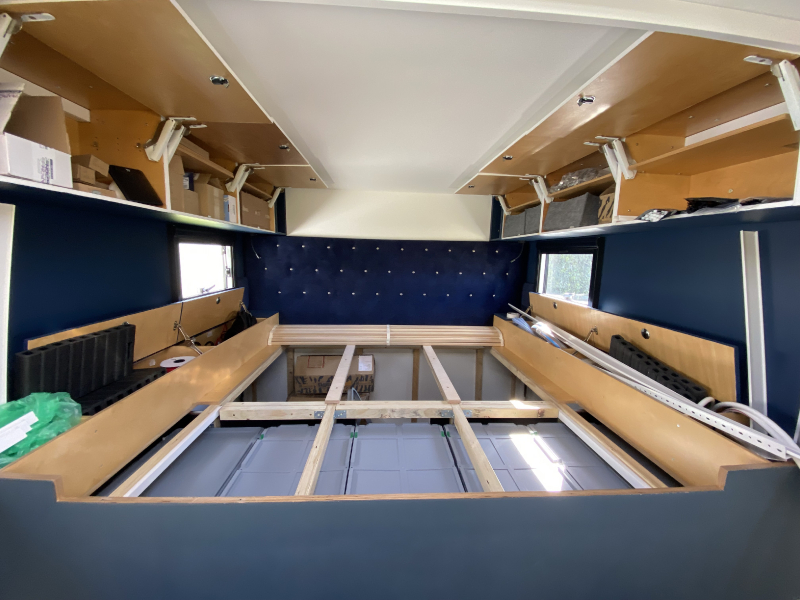

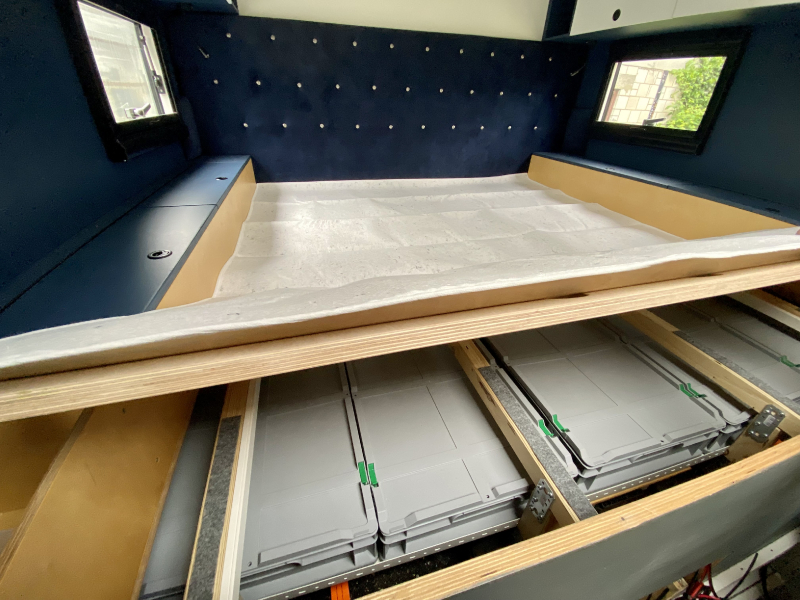

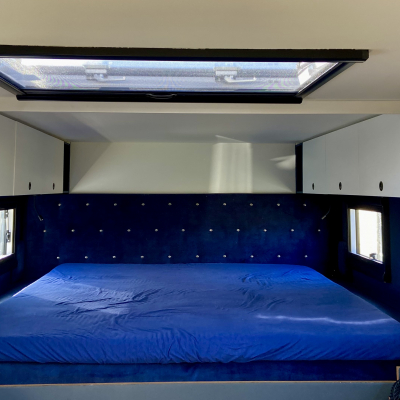

Steht schon lange fest. Großes Thema war das Bett - kein Querbett - hatten wir jetzt lange genug. Wir haben uns entschieden ein gemütliches Bett 180 x 200 mit seitlichen Staukästen in Wandfarbe aus Multiplex Birke.

Furniture

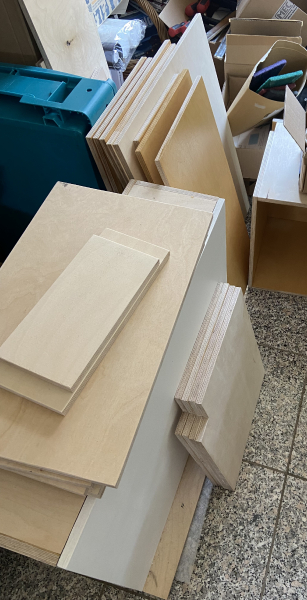

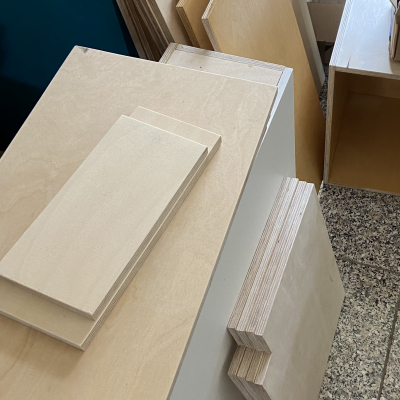

Material of furniture Birke Multiplex 12 mm und 21 mm für die Trennwände
Other

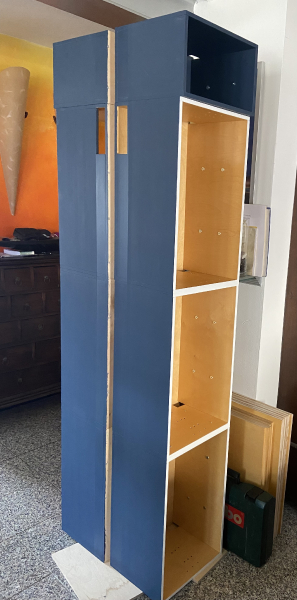

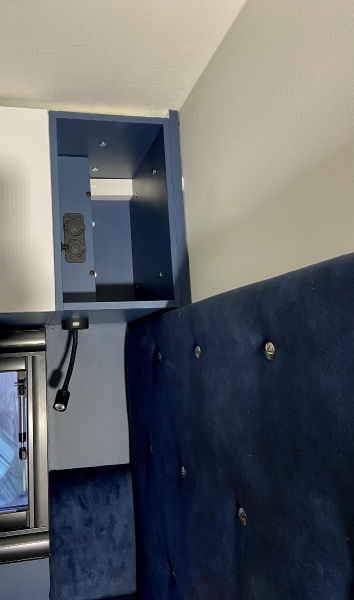

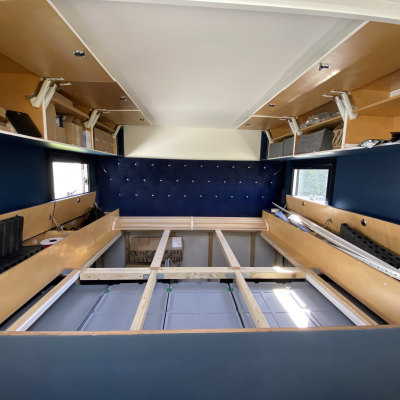

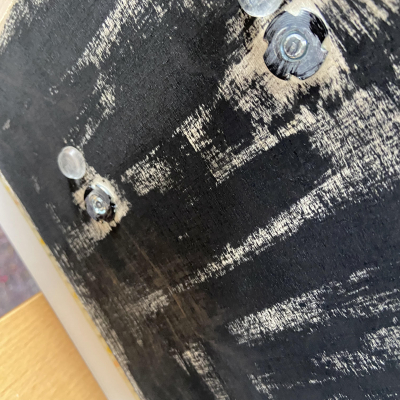

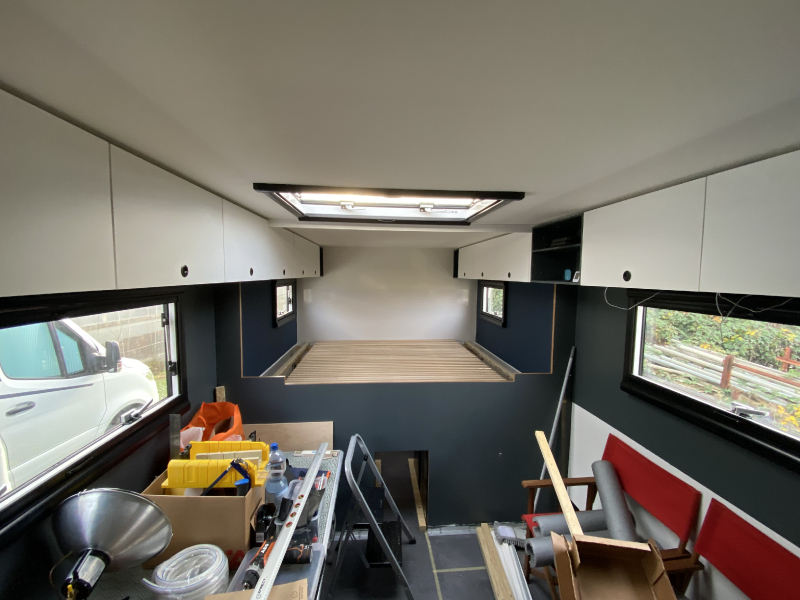

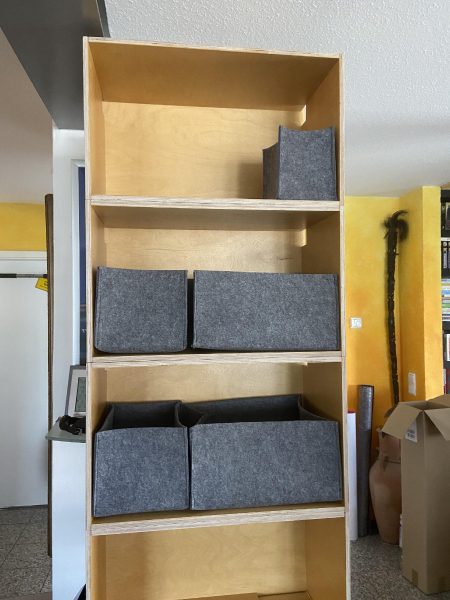

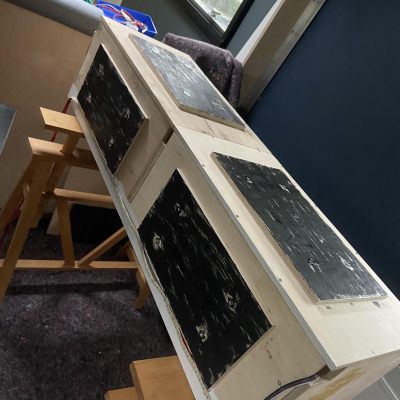

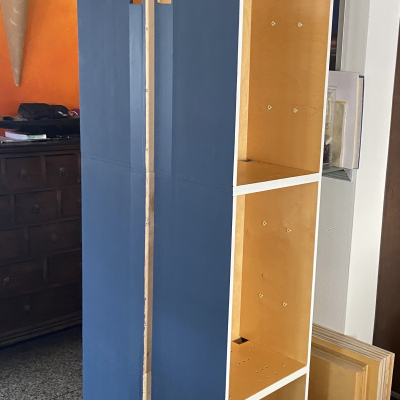

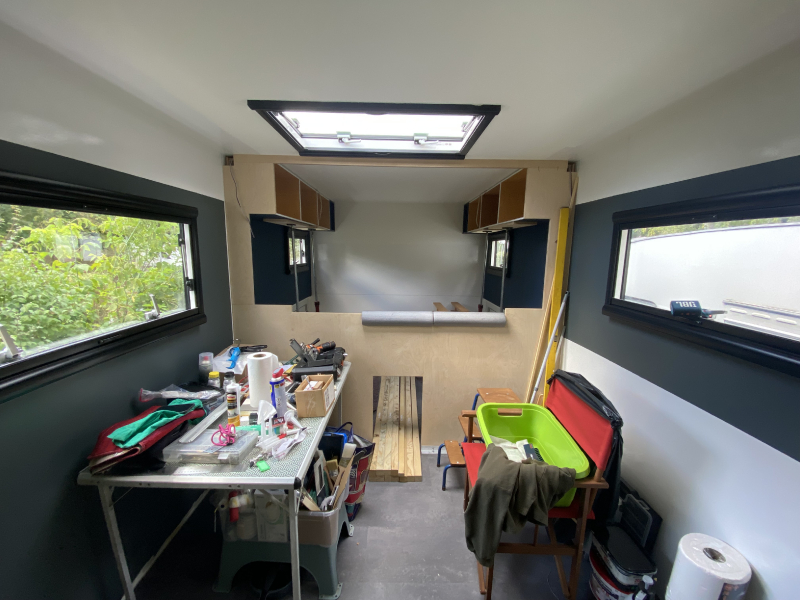

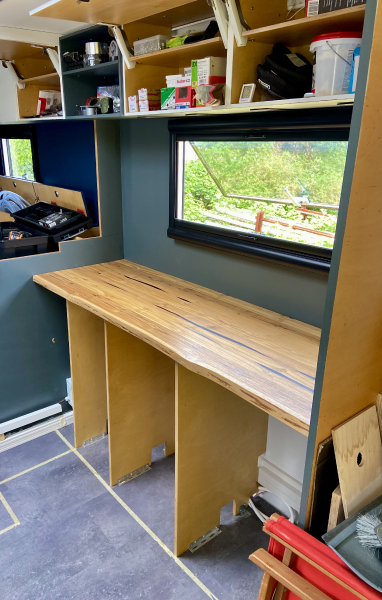

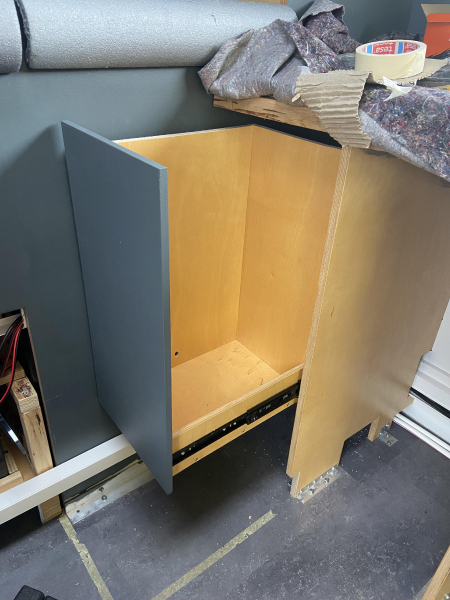

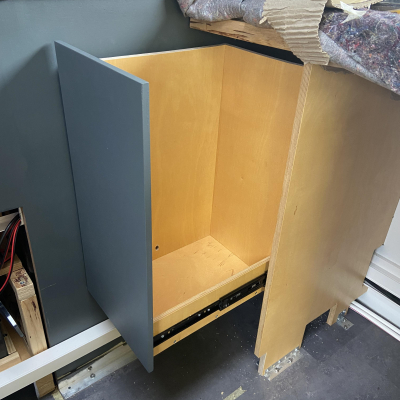

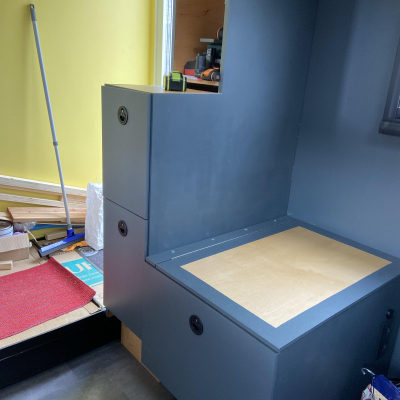

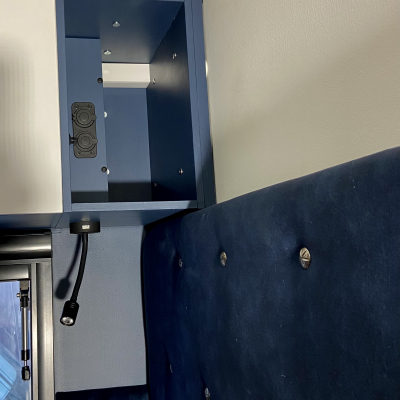

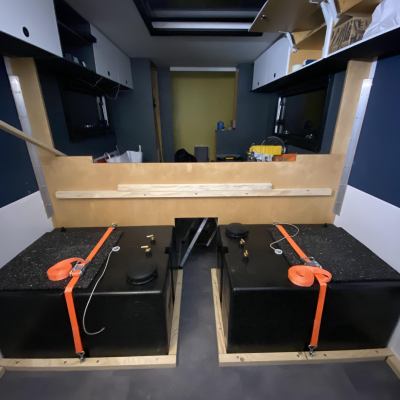

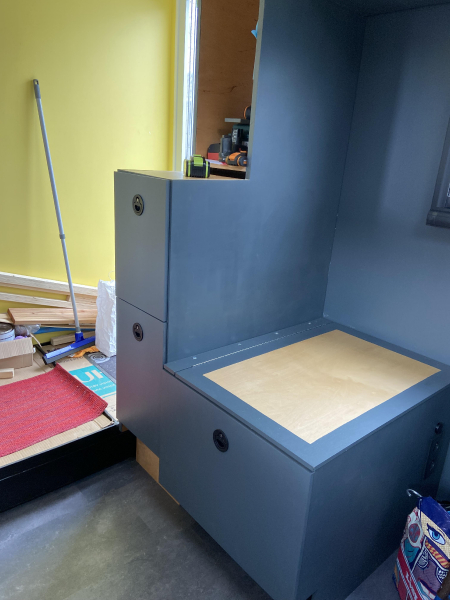

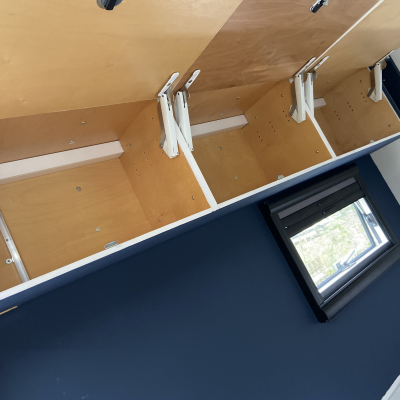

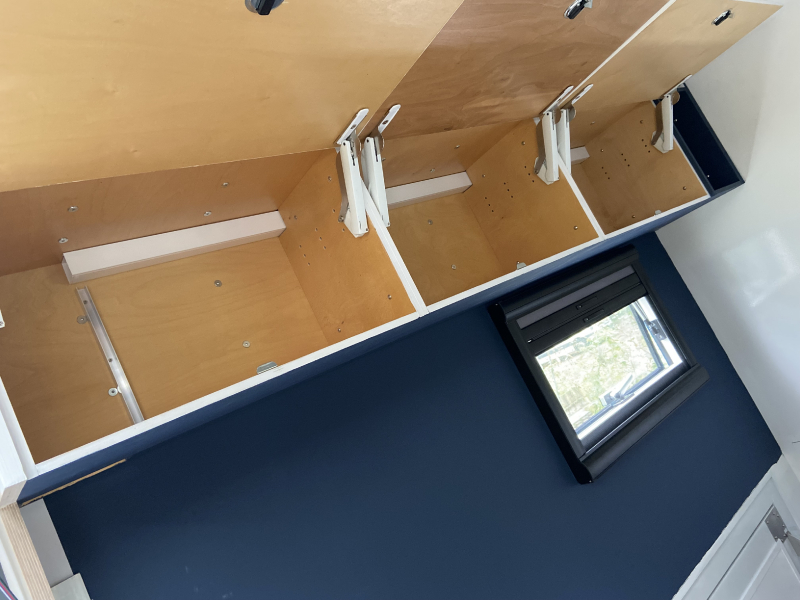

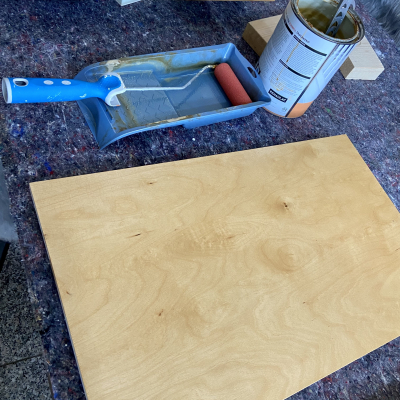

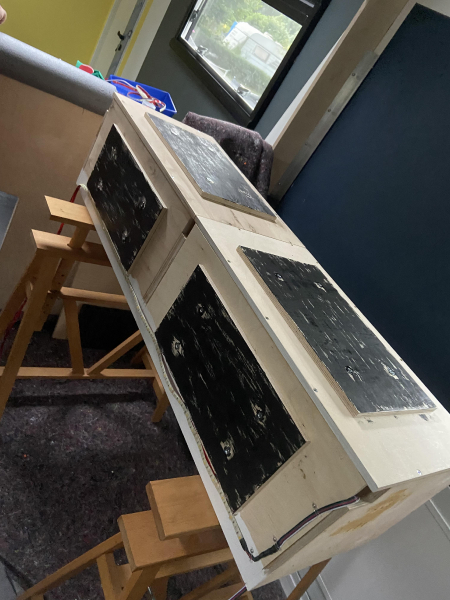

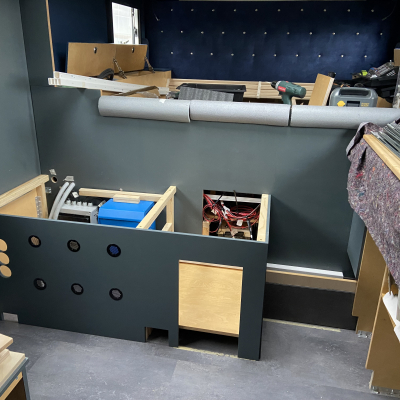

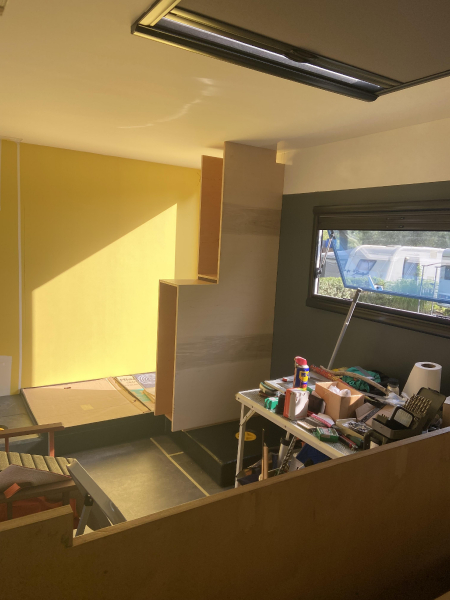

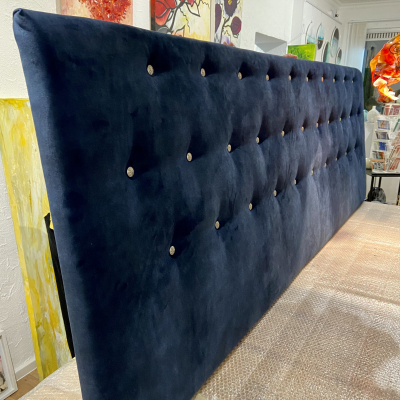

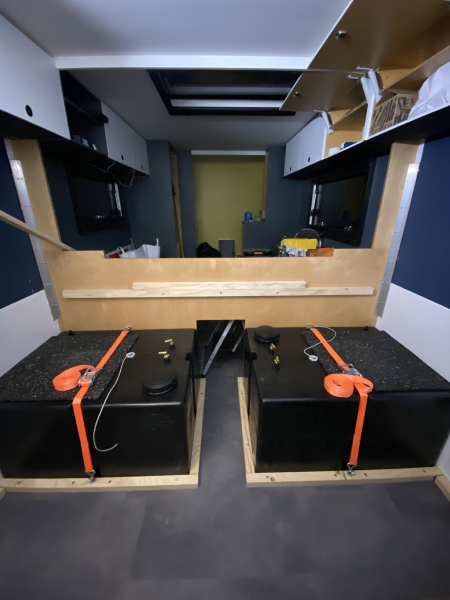

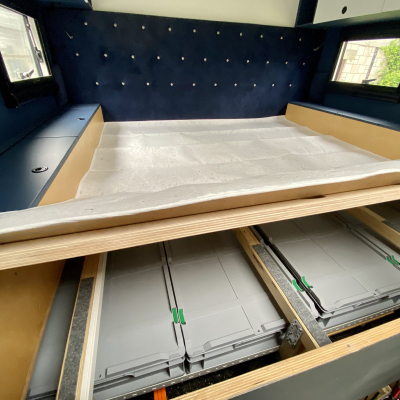

alles in Eigenarbeit. Für die Staukästen im Schlafbereich werden passende Utensilos aus Filz für die Kleidung genäht. Hat sich bislang auch im Wohnwagen bewährt. LED als indirekte Beleuchtung über den Staukästen. Klappen mit Scharnieren von Häfele ( sind super ) befestigt. Zwischenrahmen noch weiß gestrichen. Der erste Schrank entsteht - Apothekerschrank - zugleich Duschwand - Eingang. Jetzt kommt noch das Gegenstück - Schrank für den Kühlschrank und gleichzeitig Wand zur Toilette. Nach Einbau der Frischwassertanks, Bettgestell fertiggestellt und Lattenrost provisorisch draufgelegt. Rückwand für das Bett gebaut. Kalte Rückwände sind einfach zu ungemütlich. Seitliche Bettkästen ebenfalls aus Birke Multiplex mit 2 Klappen jeweils auf beiden Seiten. Oberseite lackiert in der Wandfarbe und versiegelt.

Cooking stove

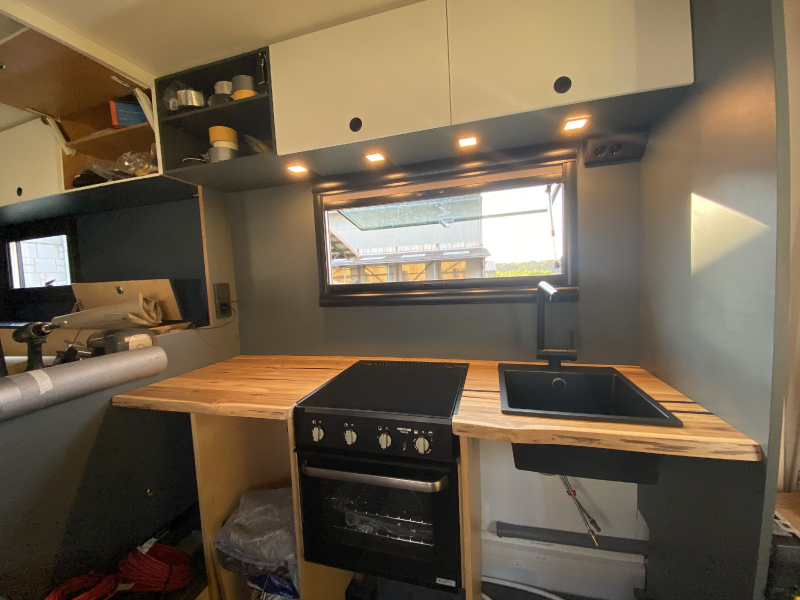

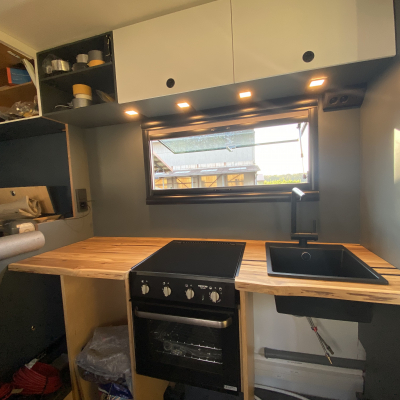

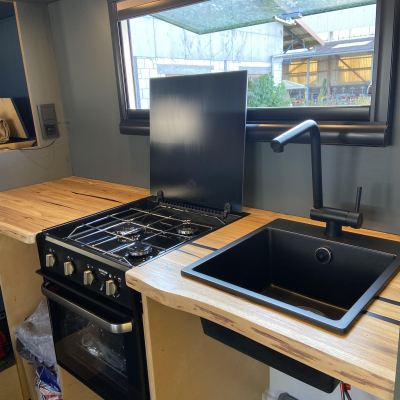

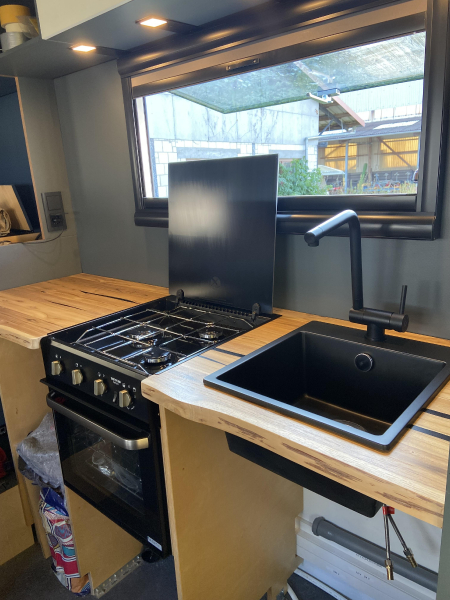

Cooking stove Thedford Triplex
Gas installation 100l Gastank unter dem Fahrzeug

Refrigerator; cool box

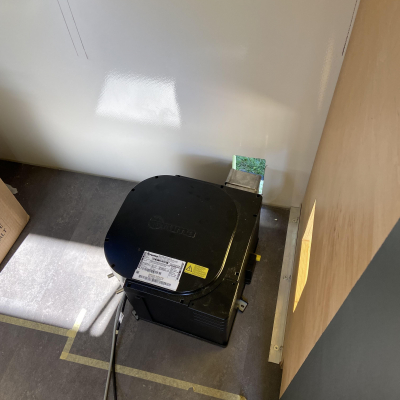

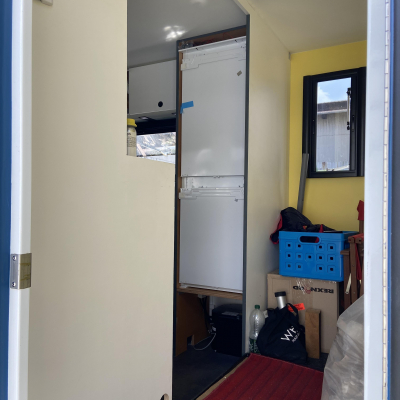

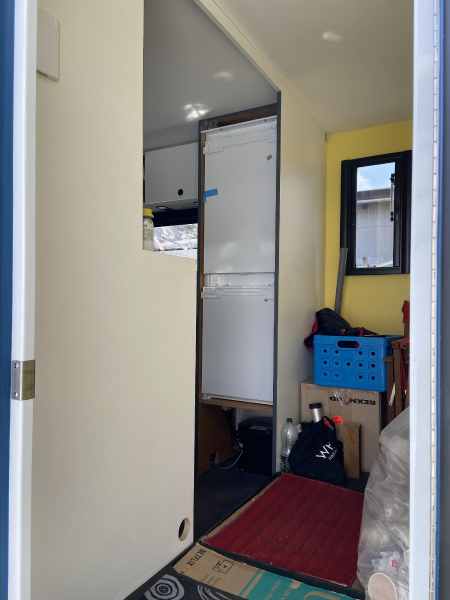

Manufacturer and type of fridge / cooler Eine herkömmliche Kühl-Gefrierkombination von Siemens den wir über Belluna.eu umbauen lassen wollen auf 12V

Power supply

Voltage in the chassis 24 V
Voltage in the cabin 12V und 230 V
110V / 230V in the cabin? yes

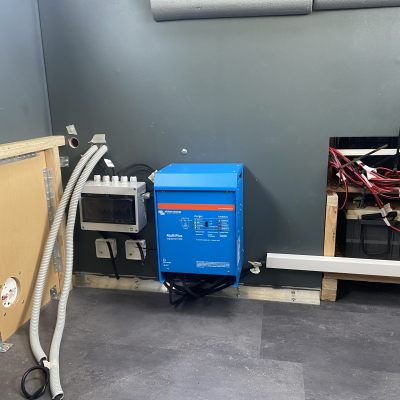

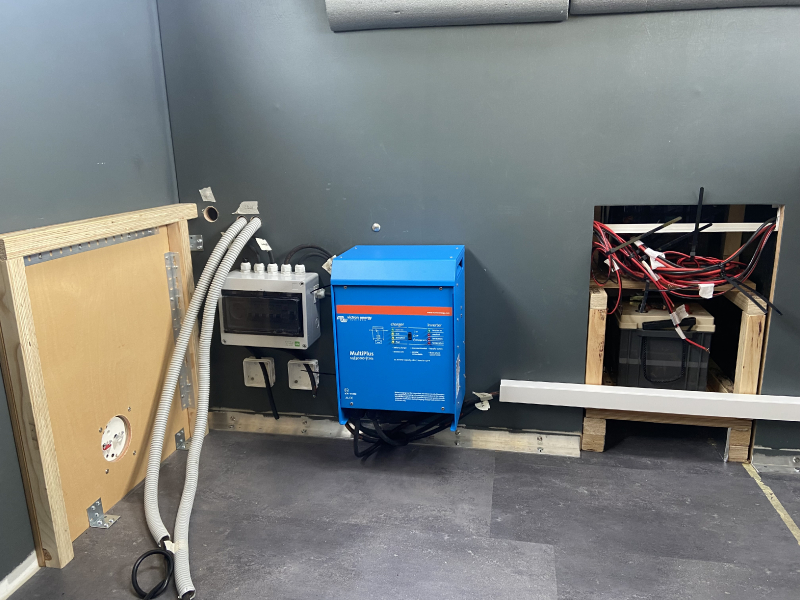

Inverter Viktron
Other

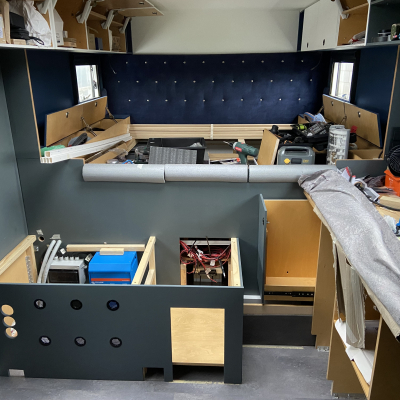

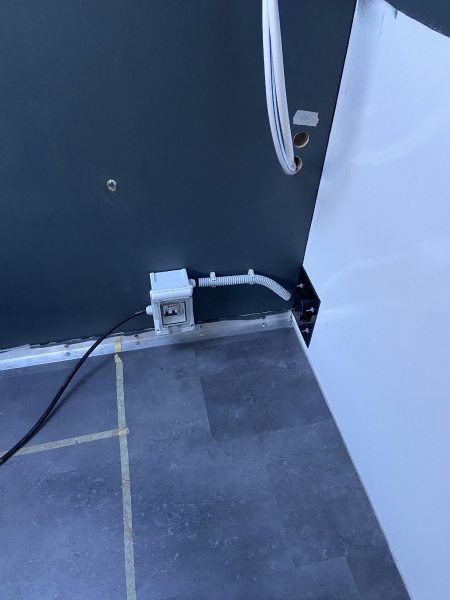

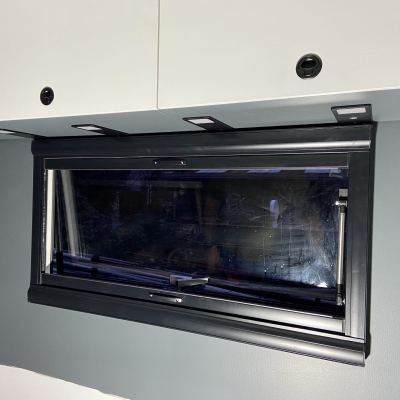

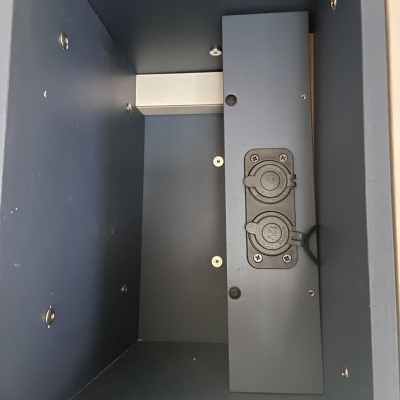

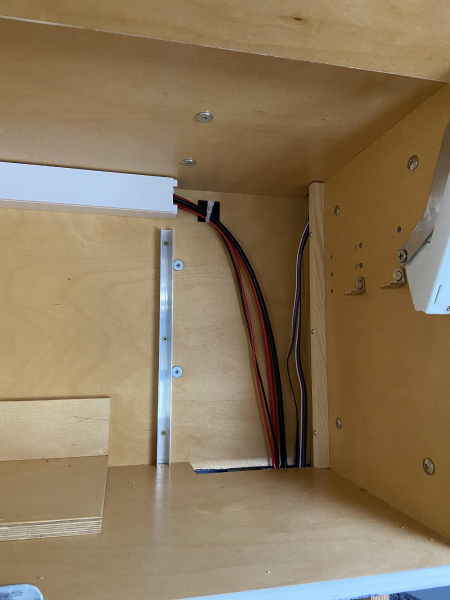

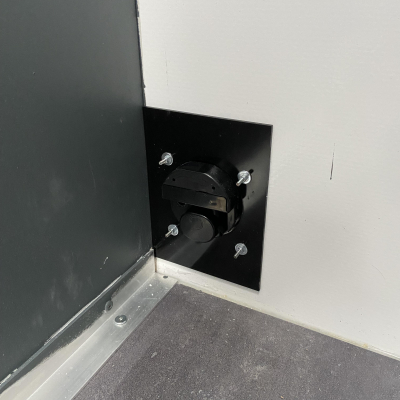

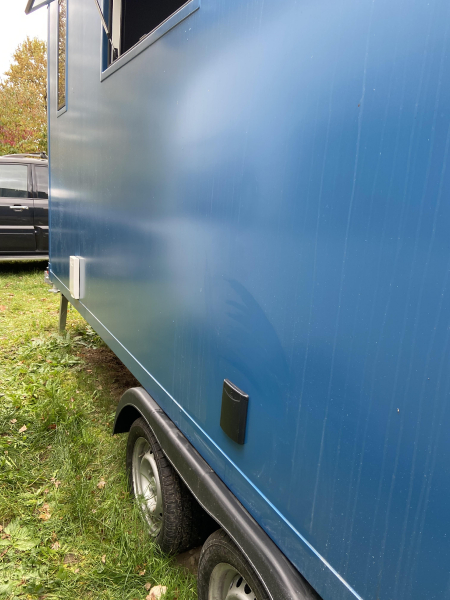

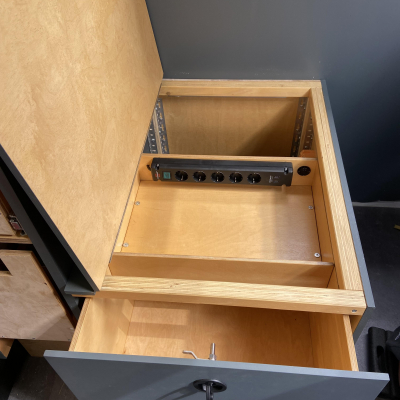

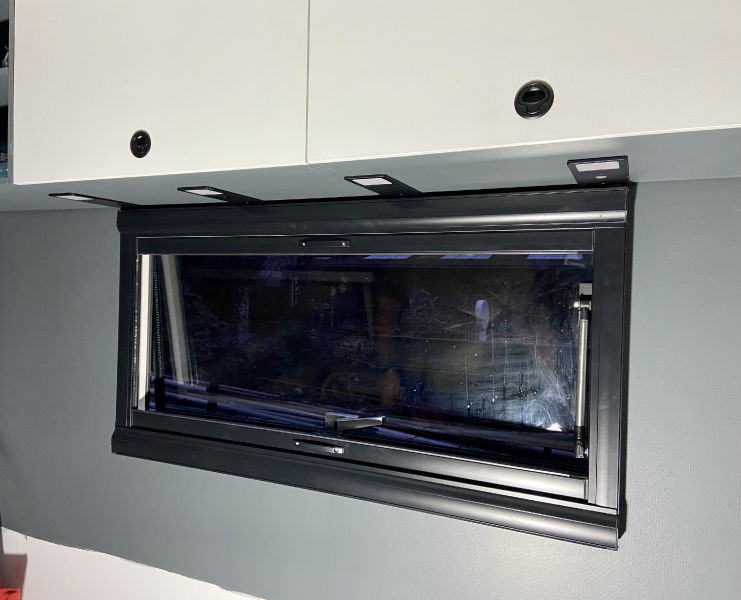

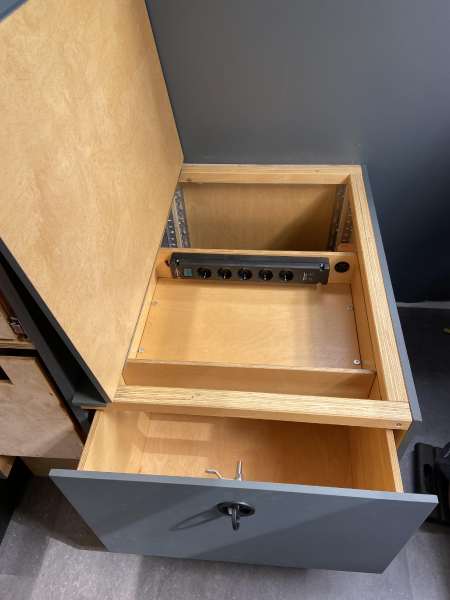

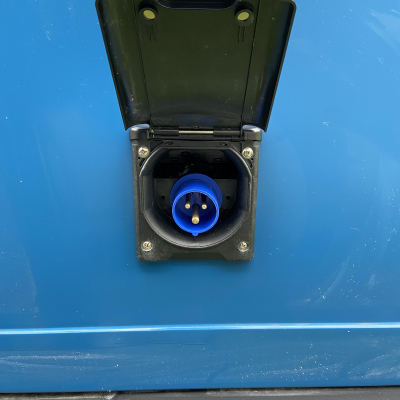

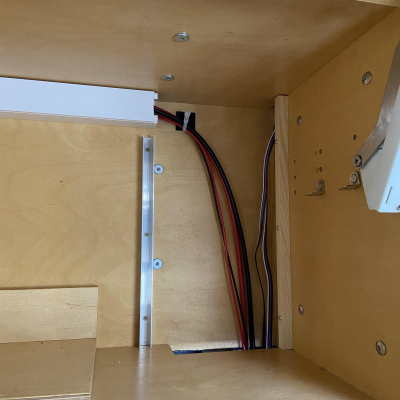

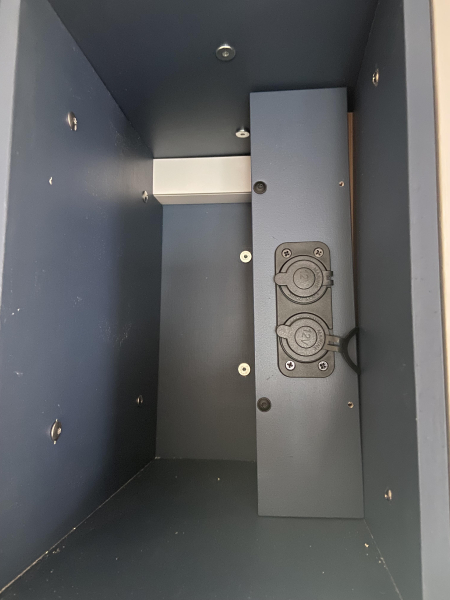

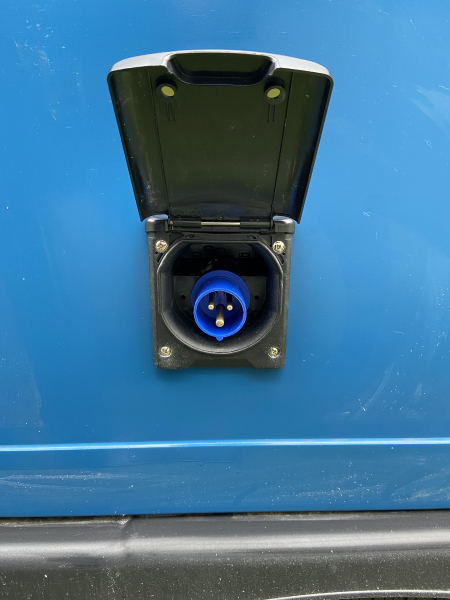

Kabelkanäle in den Hochschränken. Deckel können in jedem Hochschrank von den Kabelkanälen abgenommen werden, so daß wir jederzeit an die Kabel kommen können. Außensteckdose gelegt und den FI Schalter gesetzt. Erste Lampen am Bett und der Küche installiert. Die ersten Kabel sind verlegt, Steckdosen im Stauraum beidseitig angebracht.

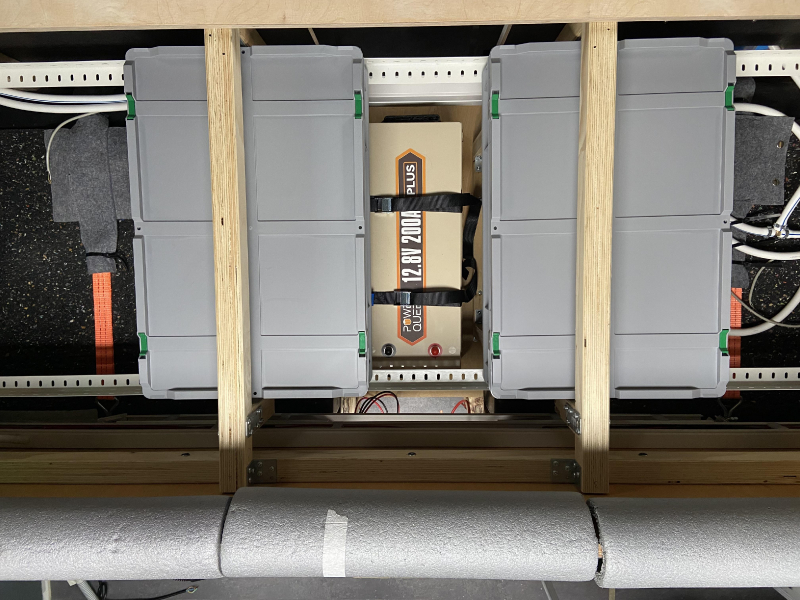

Capacity of batteries in the cabin

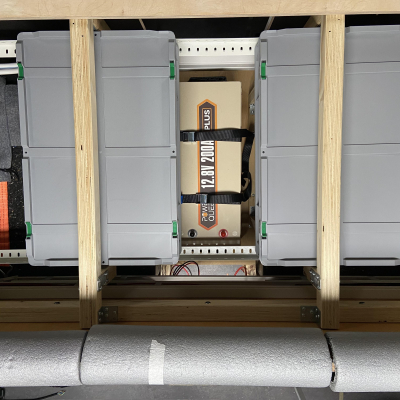

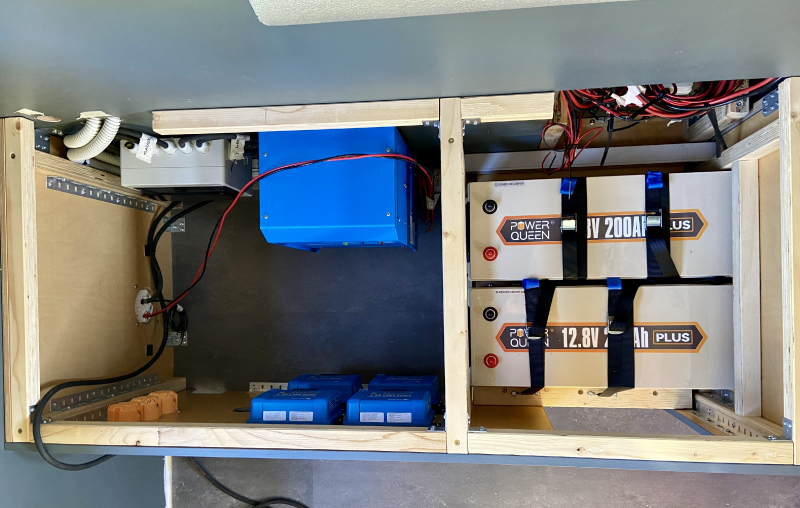

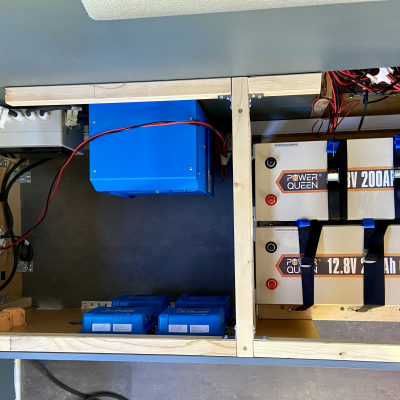

Capacity of batteries in the cabin 800 AH
Battery type Lithium

Power generation

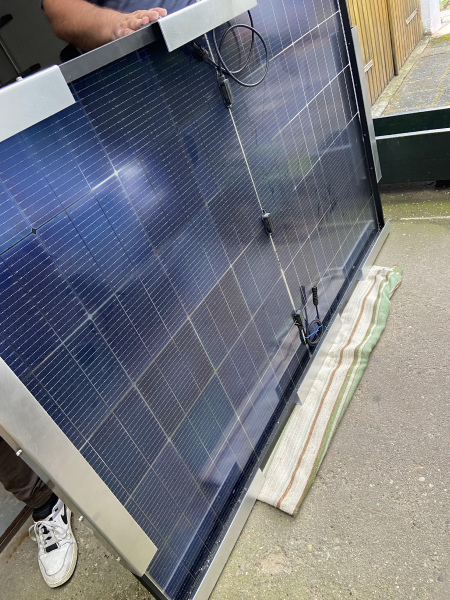

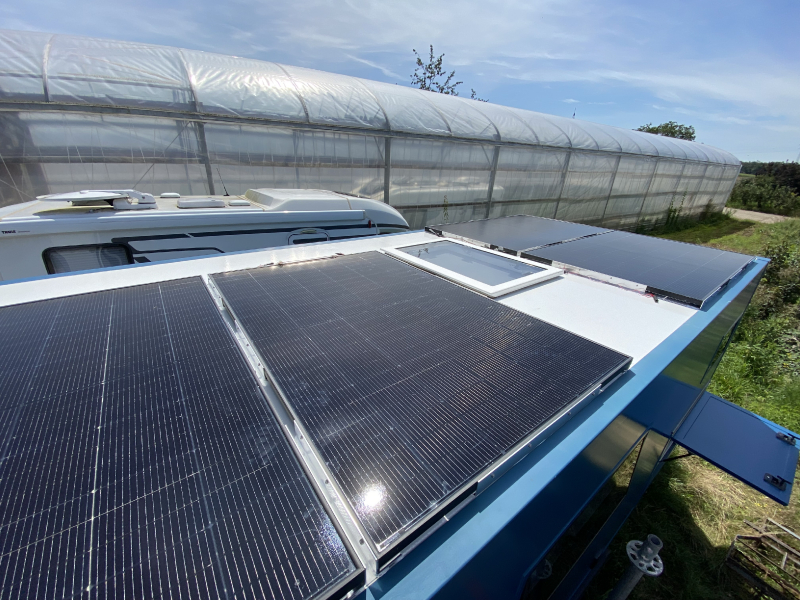

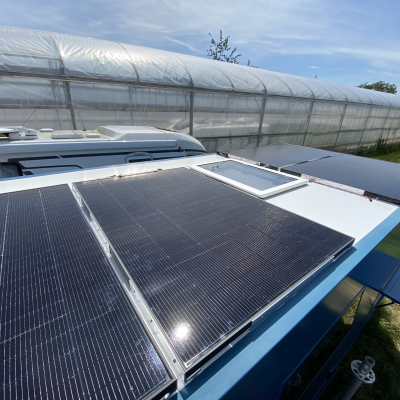

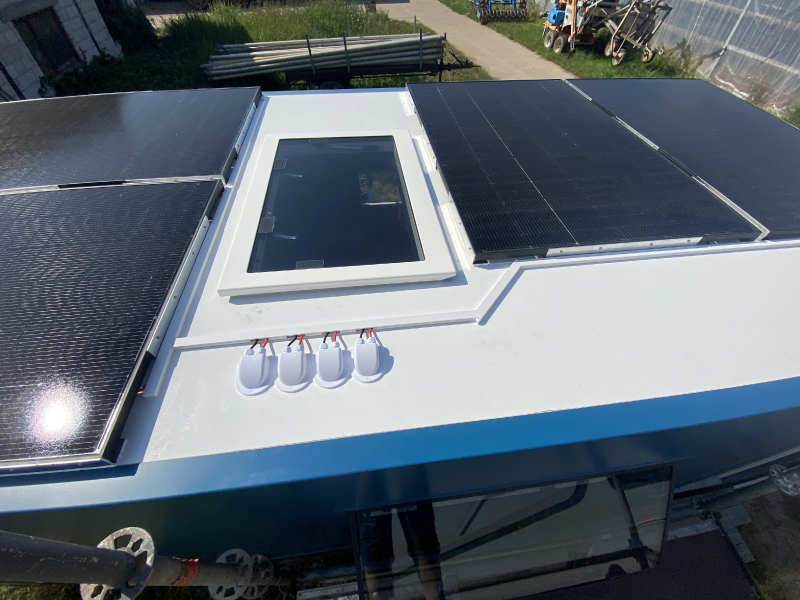

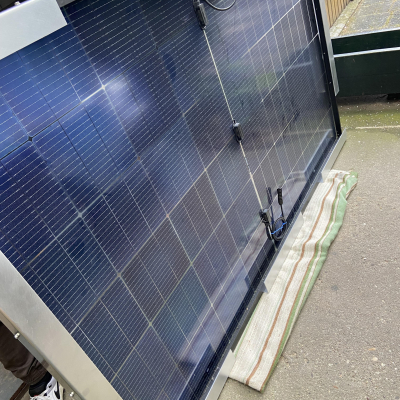

Solar capacity Zwischen 1400 und 1600 AH
Solar controller Victron
Fuel cell no
Power generator Nein

Heating system

Manufacturer and type of heating system 2 x 2kw Autotherm
Warm water processing Truma Boiler Gas/Elektro
Cab heating Webasto

Gas system

Explanation of gas system
geplant 100 l Gastank für Boiler und Herd sowie Außenküche

Water system

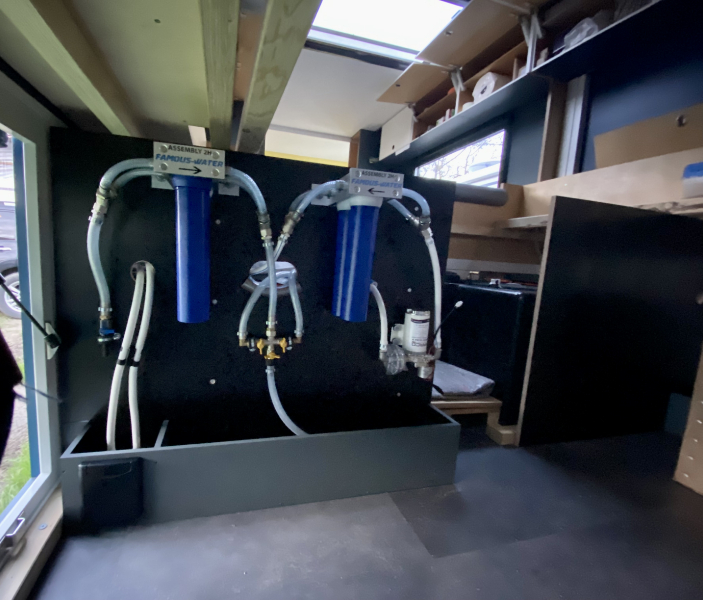

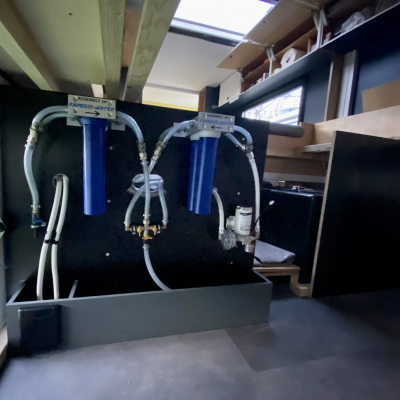

Water filtration system Famous Water
Capacity of fresh water tank(s) ca. 700 l
Capacity of waste water tank(s) ca. 230 l und ca. 70 l Urintank
Other

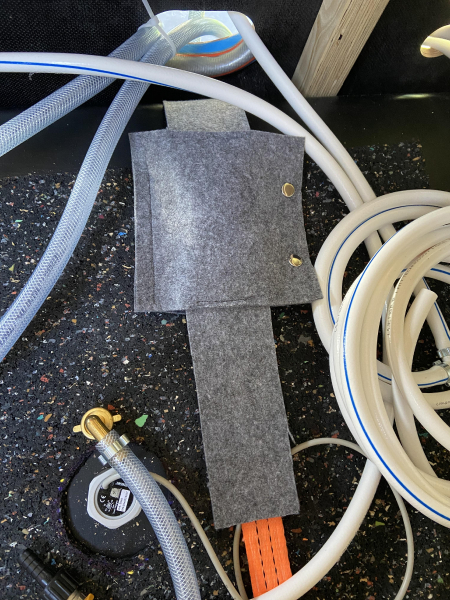

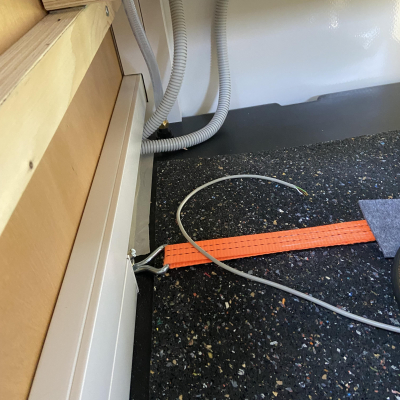

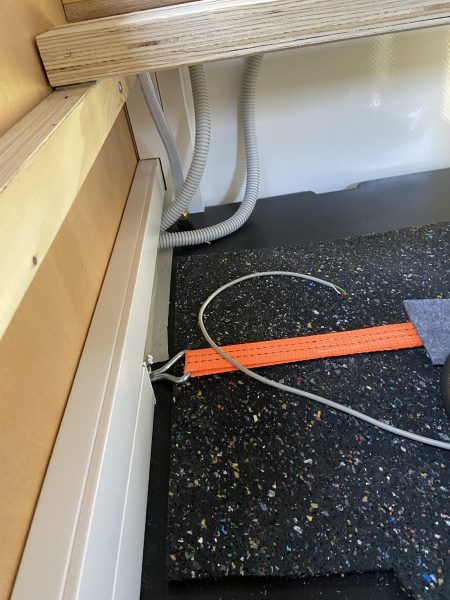

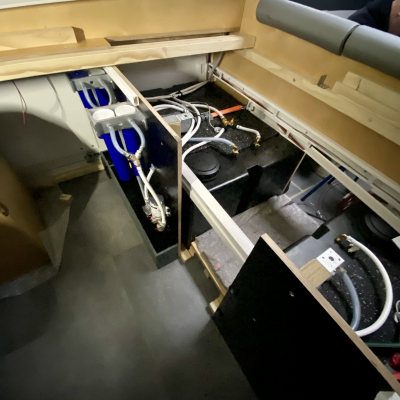

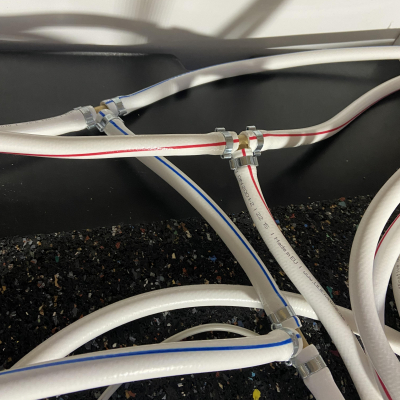

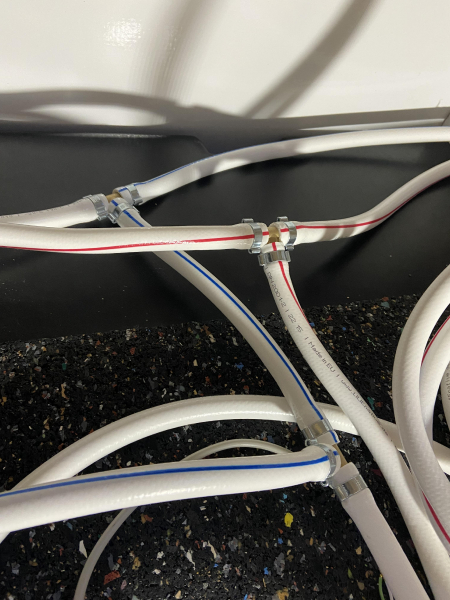

Warmwasserbereitung Truma Gas-Elektroboiler. Wasserleitungen verlegt Lilie System. Spanngurt eingepackt gegen Scheuern zur Sicherheit der Schläuche.

Toilet

Manufacturer and type of toilet Trocken-Trenntoilette - Eigenbau
Capacity of black water tank 70 l - Pipitank Unterflur in der Kabine
Other

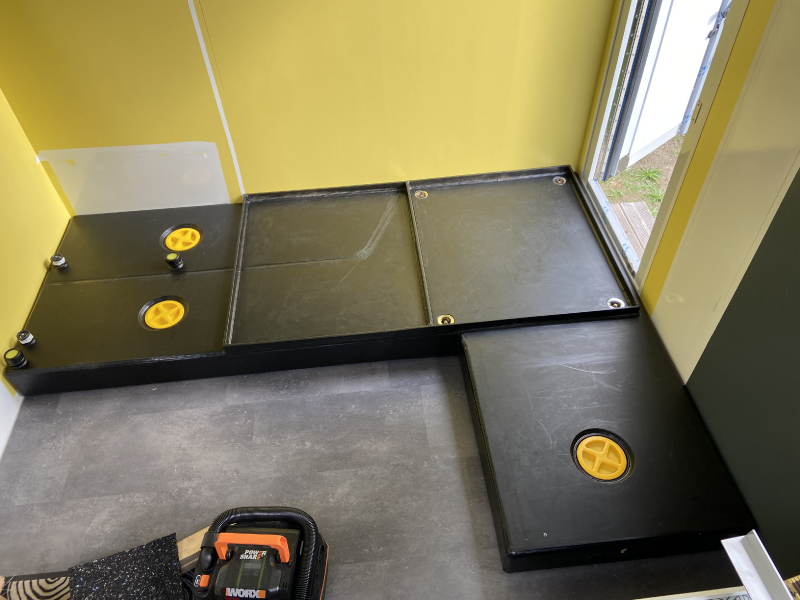

Tank für Grauwasser und Urin - Tankbau Uwe Albrecht - echt tolle Arbeit!
Duschtasse mit 4 Auslässen, 2. und 3. Segment sieht man die Abtrennung des Urintanks.

Vehicle accessories

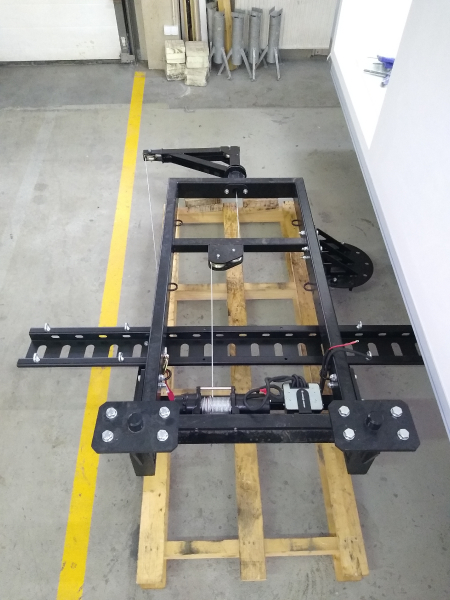

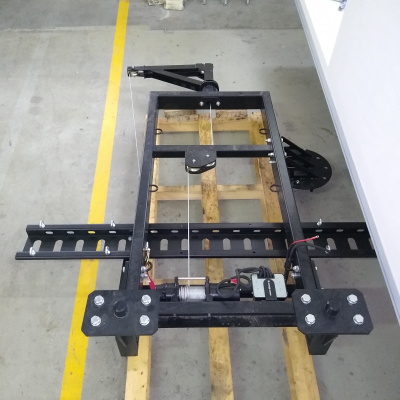

Rear carrier Elektrisch für Motorrad und Reserverad
Roof rack Wird noch erarbeitet
Storage boxes In Planung

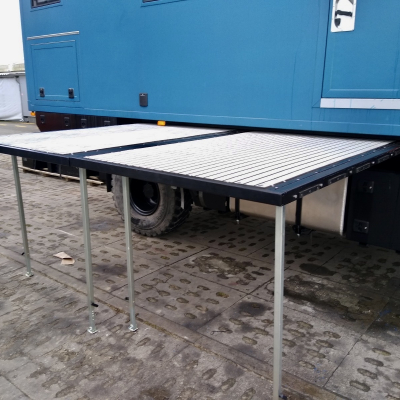

Outside cooking facilities Gas - Eigenbau
Awning Sonnenseiten oder Sackmarkise - noch in Planung
released 08.02.23
owner Petra und Jürgen Ditter
views 4200
filled out 100%
