Projekt Friedhelm

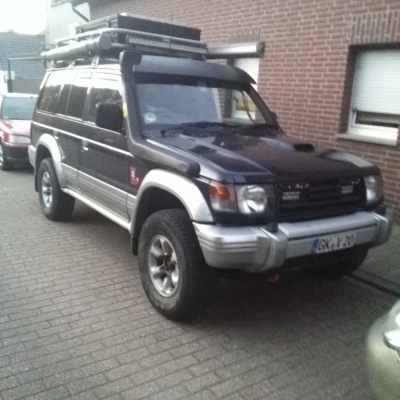

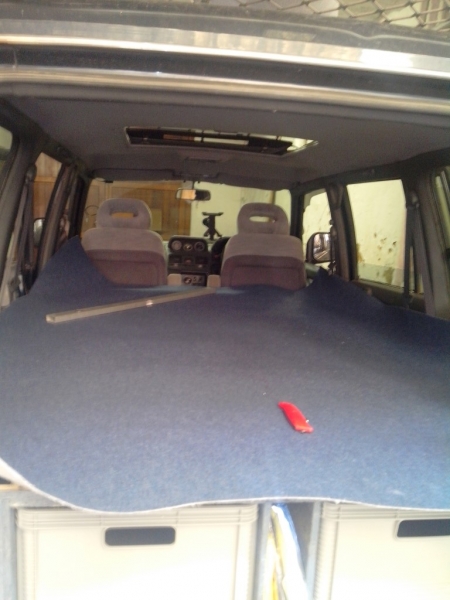

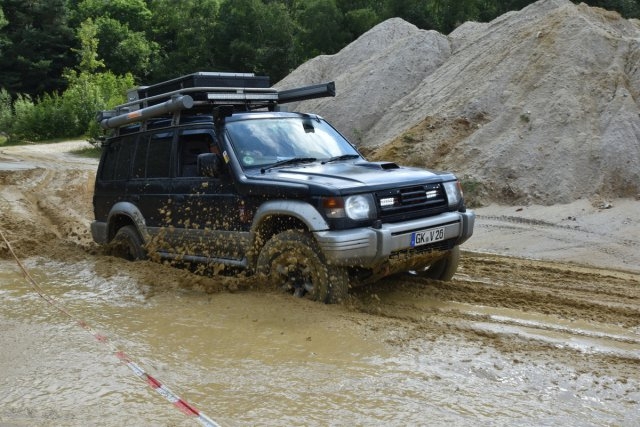

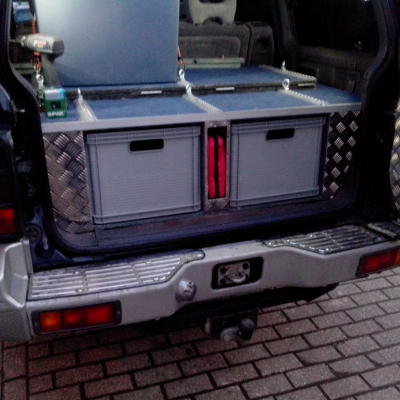

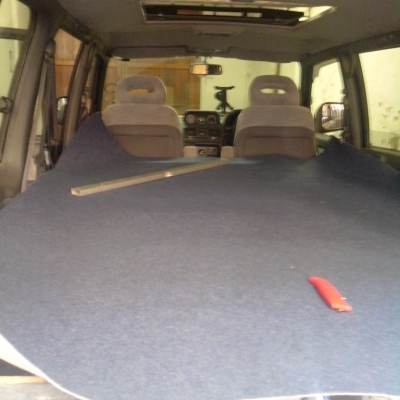

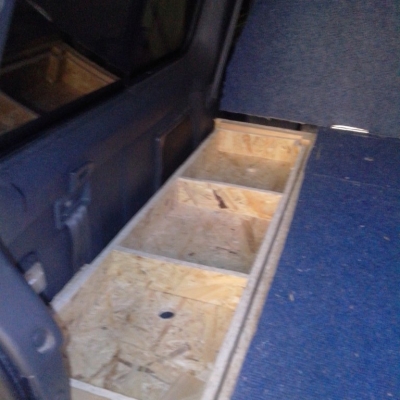

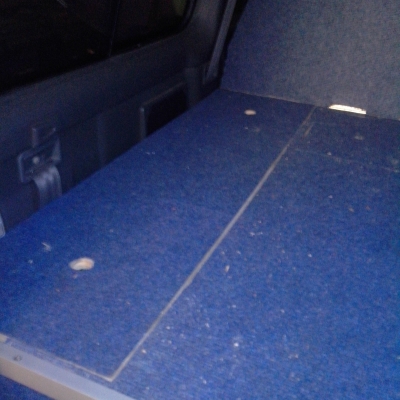

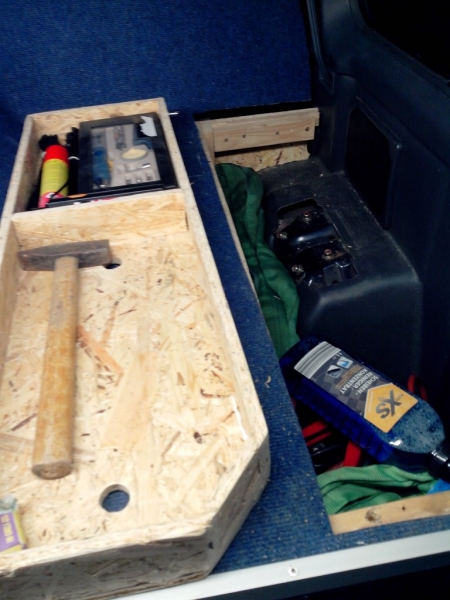

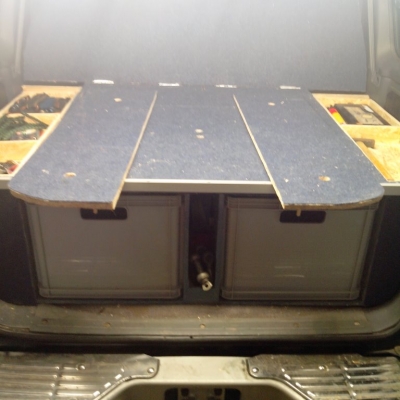

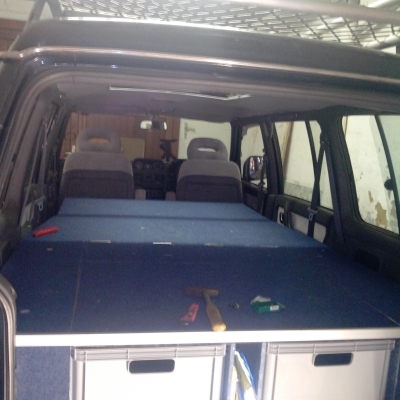

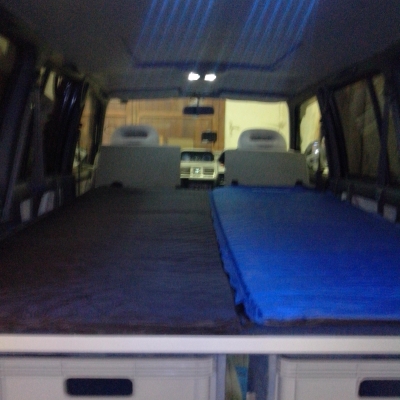

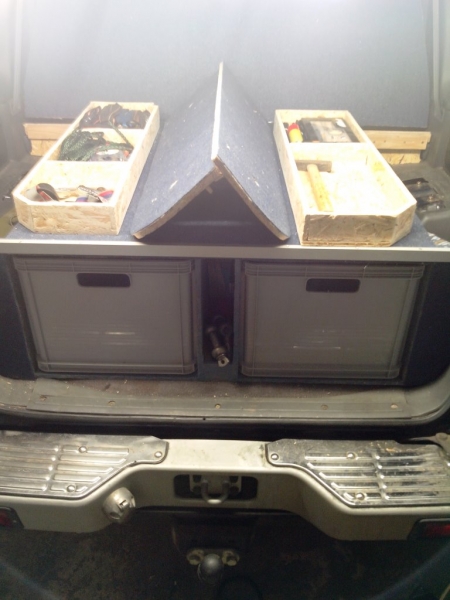

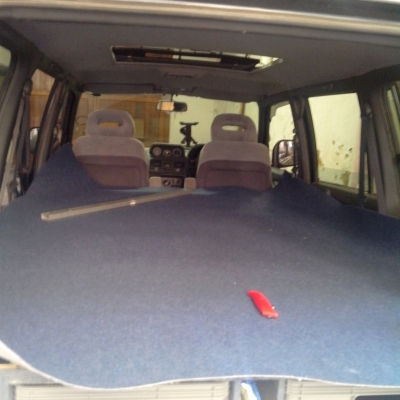

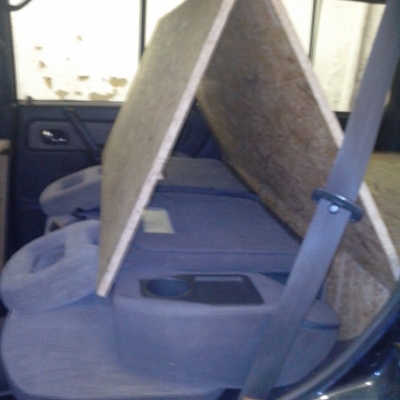

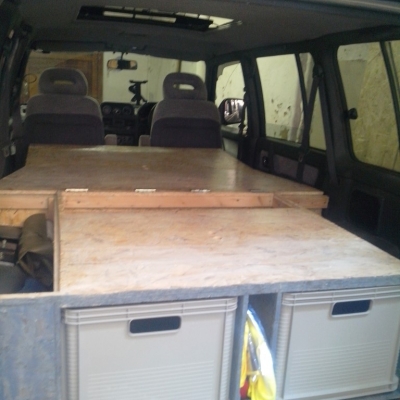

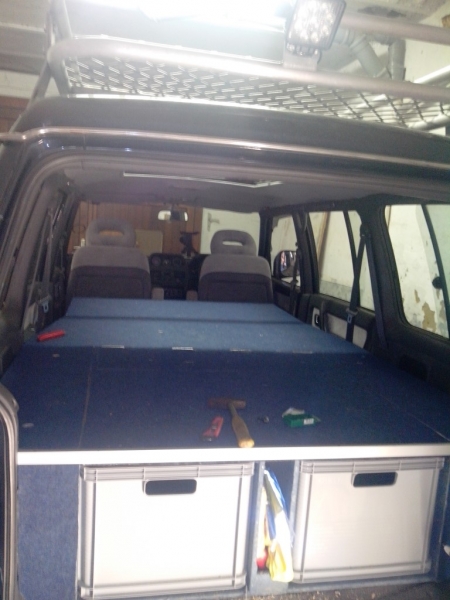

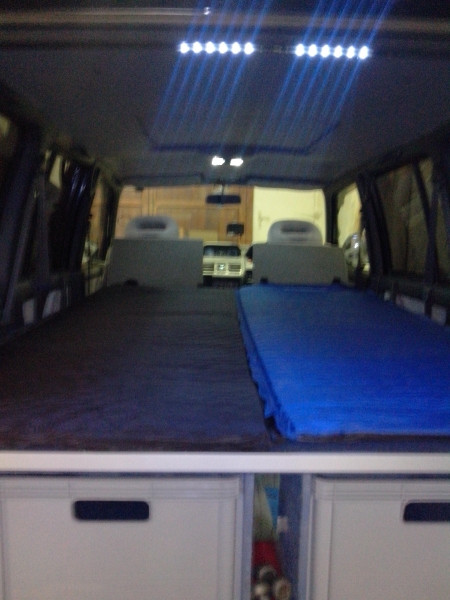

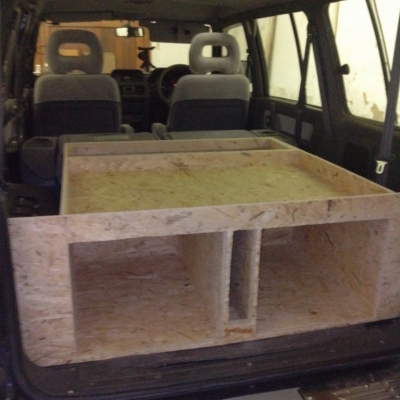

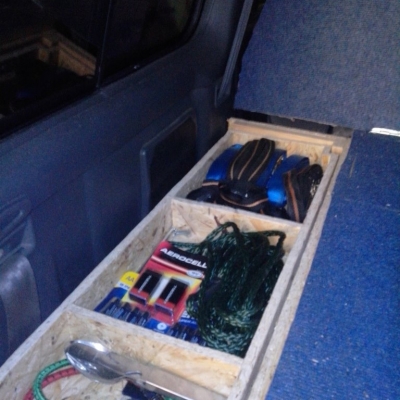

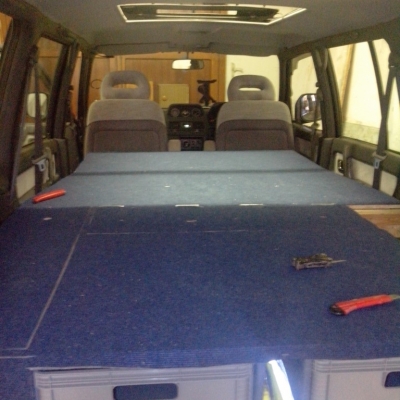

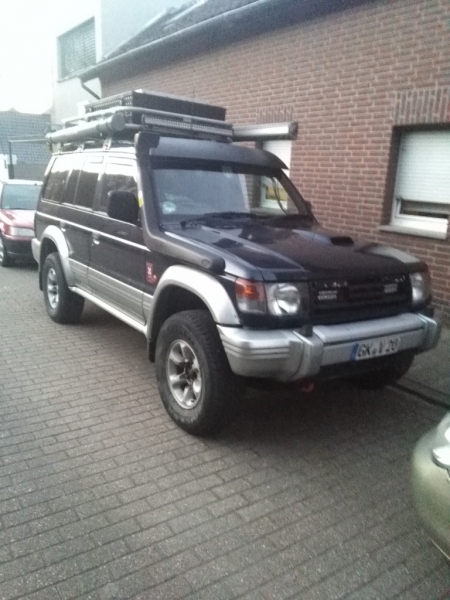

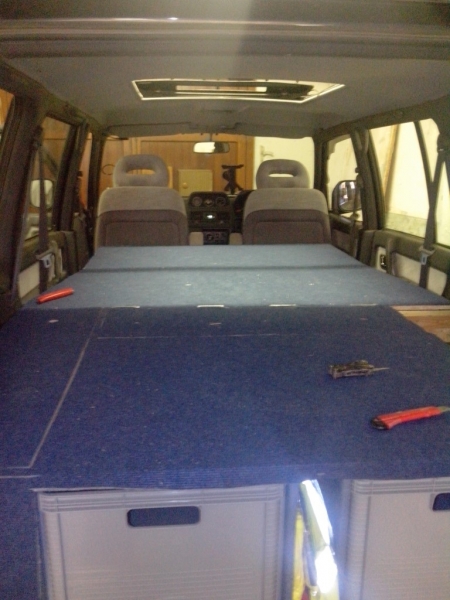

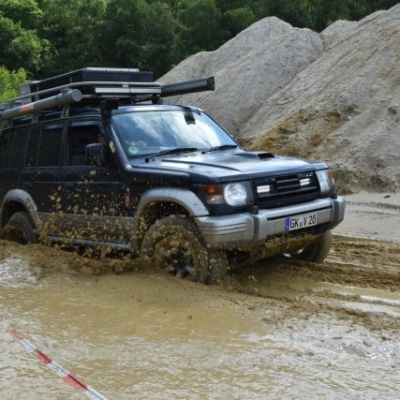

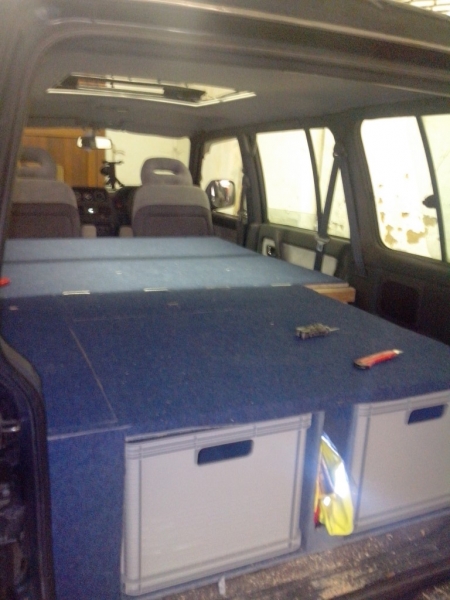

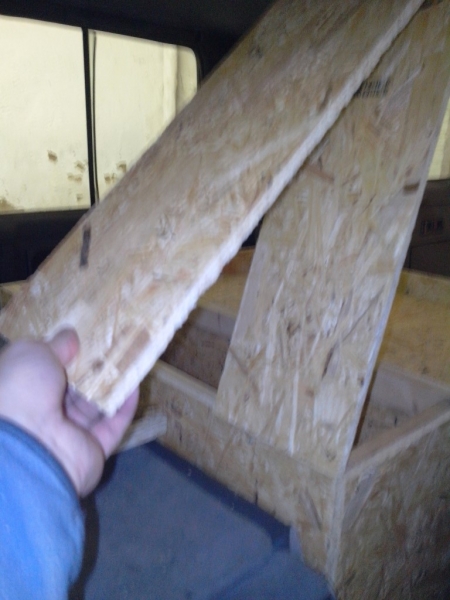

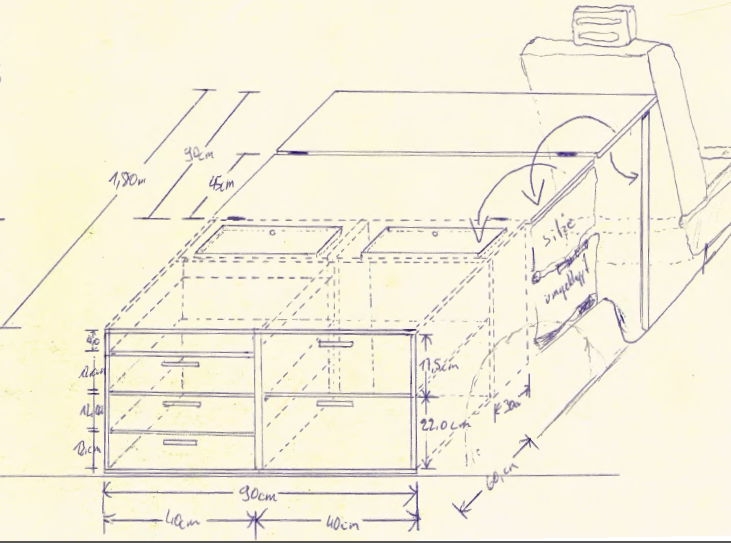

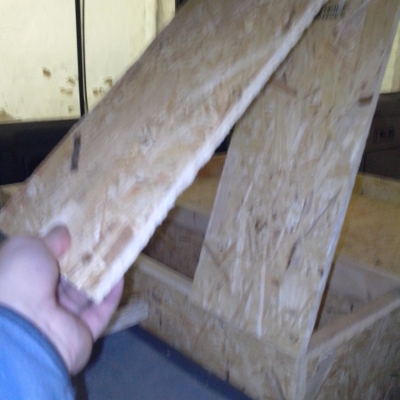

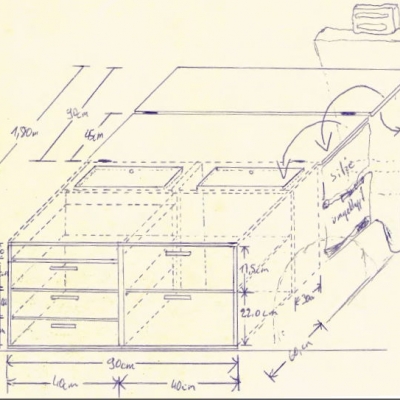

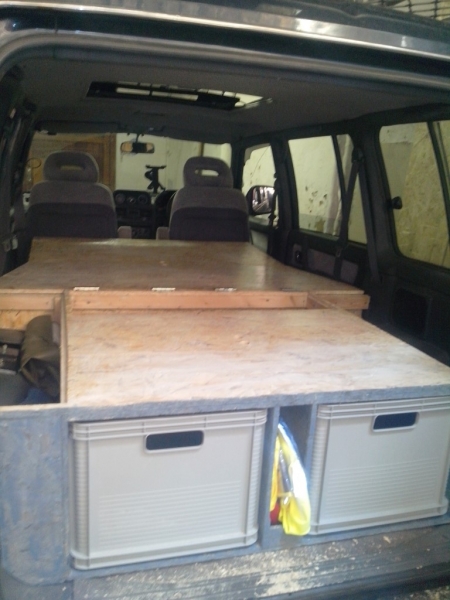

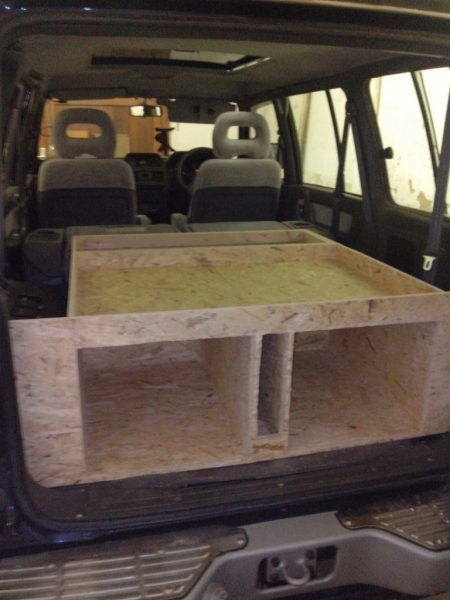

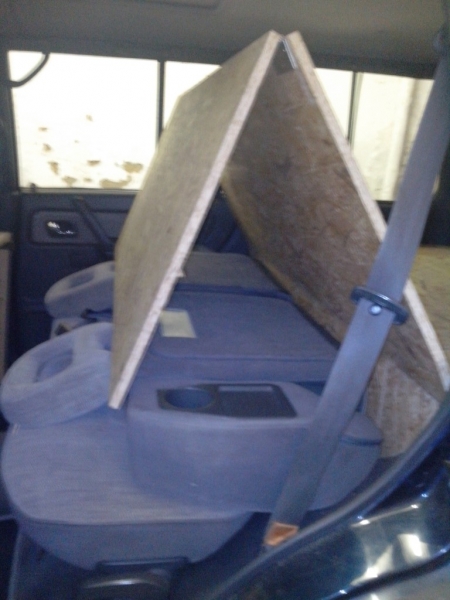

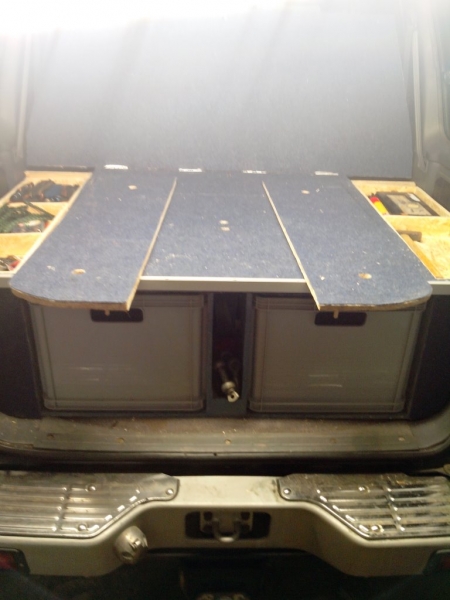

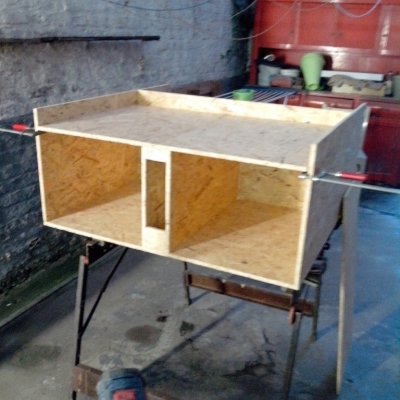

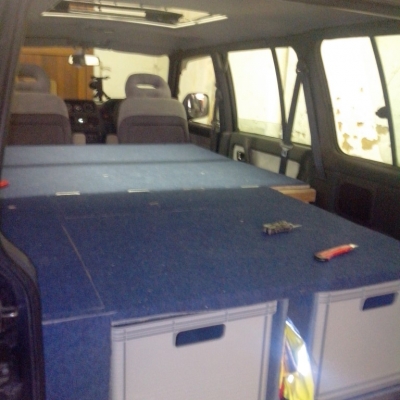

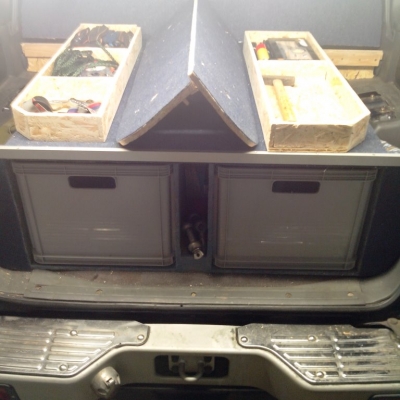

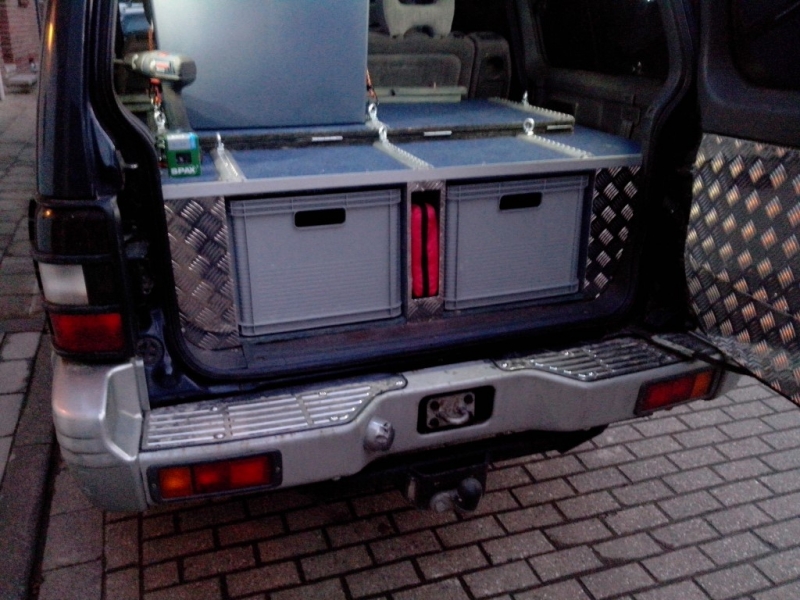

1997er Mitsubishi Shogun (Rechtsgelenkter Pajero), LWB, 2,8 Ltr TD Neben den Overlandingeigenschaften sollte der Shogun weiterhin als Daily-Driver genutzt werden können. Aus diesem Grund wurde eine Konstruktion geschaffen die mit wenigen Handgriffen den Schlafplatz bereitstellt. Die gesamte Liegefläche liegt zusammengefaltet auf dem hinteren Ausbau. Die Lehnen der hinteren Rücksitzbank werden einfach nach vorne umgeklappt, Fahrer-, und Beifahrersitz ein wenig nach vorne geschoben und die Rückenlehnen angewinkelt. Eine klappbare Holzstütze für das Kopfteil wird aufgestellt. Nun kann die Liegefläche (ca. 2.00 x 1.40) einfach auseinandergefaltet werden. Für Wochenendtrips in Offroadparks oder kurze Ausflüge mehr als ausreichend. Für längere Touren ist ein "Modul" geplant welches dann den Platz der hinteren Sitzbank einnimmt. Sie bietet dann den Platz für Kühlbox und anderen Stauraum. Die Holzstütze für das Kopfteil entfällt in dieser Anordnung.

General Information

Manufacturer and model Mitsubishi Shogun
Name Michael Schnoedewind
Country Deutschland
Website https://www.schnoedewind.eu/
Year of manufacture 1997
For sale? no

Engine

Engine type Diesel
Cubic capacity 2,8 Ltr
Number of cylinders 4
Horsepower 125
Other
Licht: https://www.youtube.com/watch?v=EkNdaa6CbiM
Ausbau: https://www.youtube.com/watch?v=QIdpaooH0MI

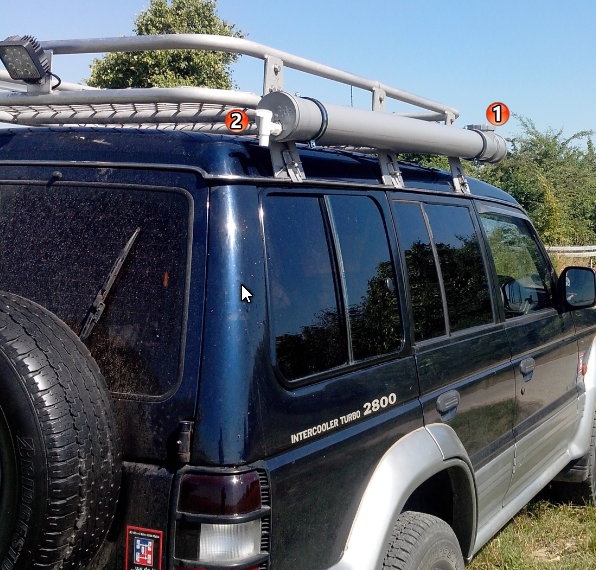

Schnorchel: https://www.youtube.com/watch?v=qU1Jai6Ymho

Chassis

4x2, 4x4, 6x6, 8x8 4x4
Wheel base LWB
Number of seats 7
Tyre size 275
Rim size 15 Zoll Alu
Type of tyre AT
Tank capacity 70 Liter
Diesel filter yes
Permanent or manually selectable 4-wheel drive zuschaltbar
Diff locks 1 x Heck Serie, Mitteldiff mit Visco (Serie)

Cabin

Number of beds 2

Furniture

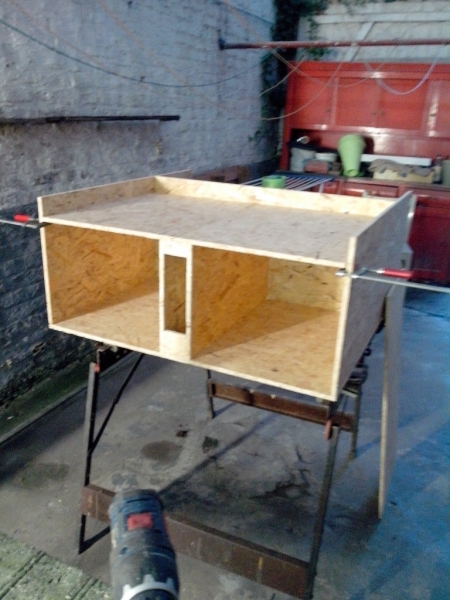

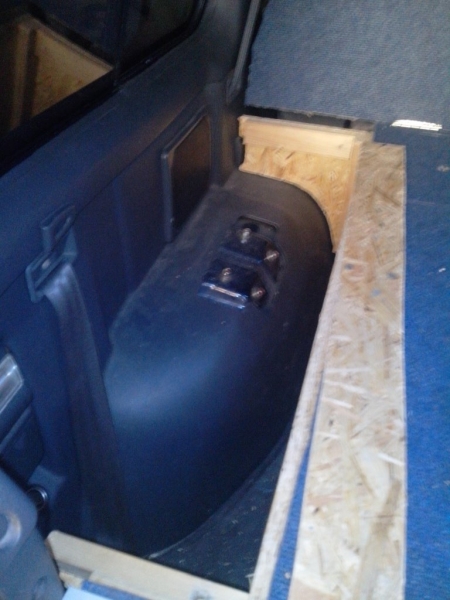

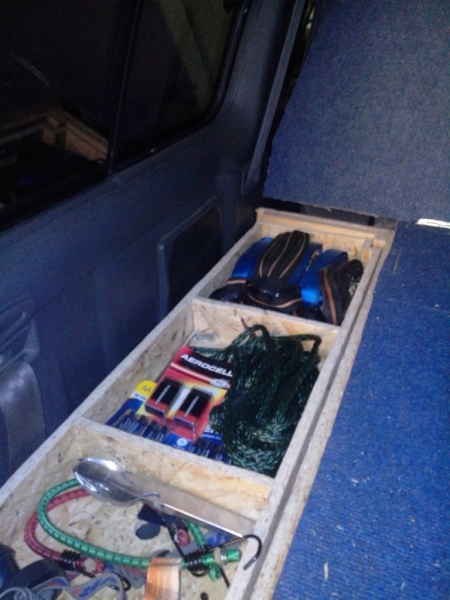

Material of furniture OSB/Sperrholz/Alu
Other
Detaillierte Bilder zum Ablauf (bis ich geschafft habe alles hochzuladen) auf meiner Blogseite.

Cooking stove

Cooking stove Gas
Gas installation Kartusche
Other
Für die Verbindung der Seiten- und Heckmarkise lasse ich noch eine Plane fertigen (Cancas).

Refrigerator; cool box

Manufacturer and type of fridge / cooler Mobicool
Other
40 Ltr. Thermoelektrisch. Soll später mal durch etwas vernünftiges mit Kompressor ersetzt werden.

Power supply

Voltage in the chassis 12 V
Voltage in the cabin 12 V
Charging converter 24V-12V 12 V
110V / 230V in the cabin? no
Inverter 230 V
Other

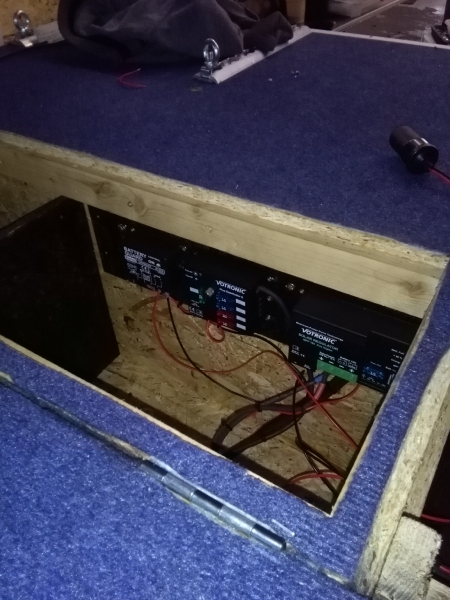

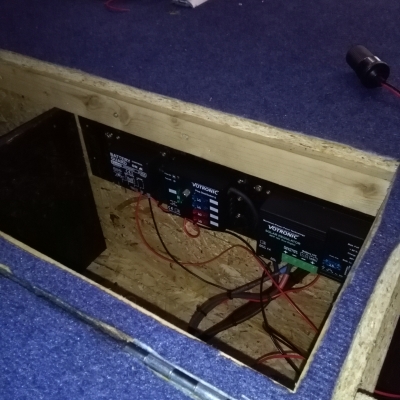

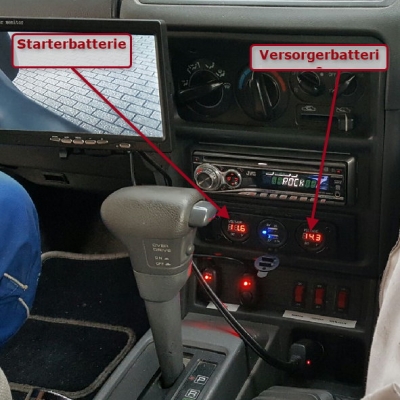

100 W Solarpanel, 105 Ah Solarbatterie, Votronic Laderegler, Verteiler mit Sicherungen, Batteriewächter.
Starterbatterie wird vom Laderegler mit versorgt.

Capacity of batteries in the cabin

Capacity of batteries in the cabin 105 Ah
Battery type Solarbatterie
Battery charger for cabin batteries Votronic

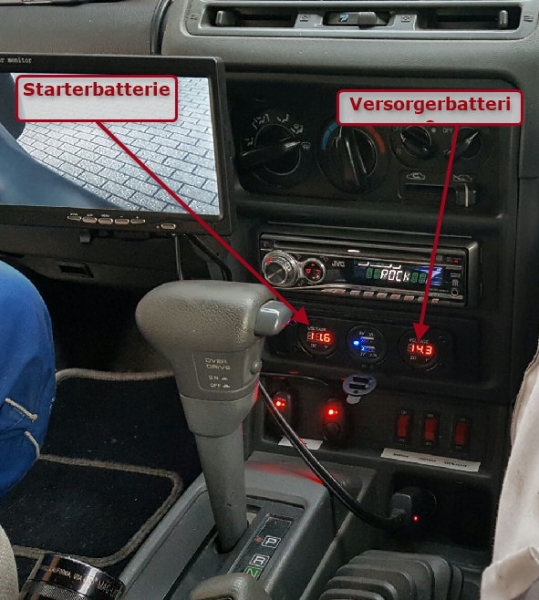

Battery management Einfache LED-Anzeige

Power generation

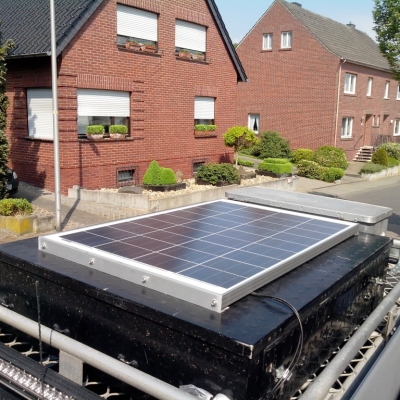

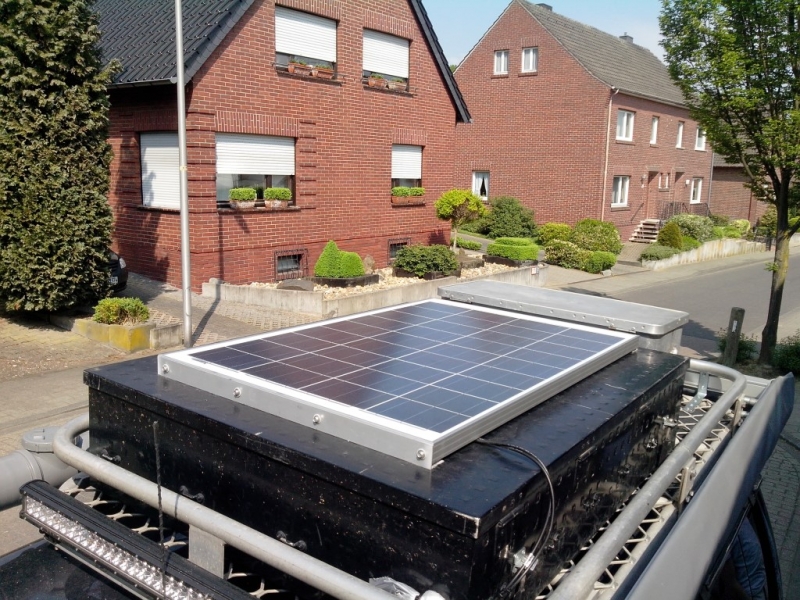

Solar capacity 100 Watt
Solar controller Votronic
Fuel cell no
Other
Trennrelais

Water system

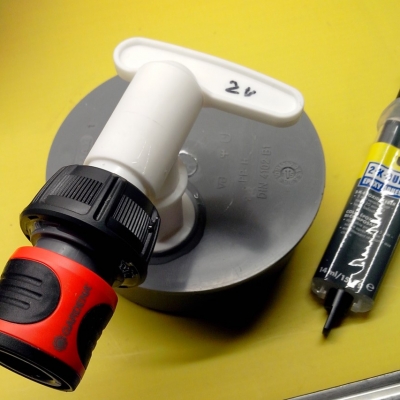

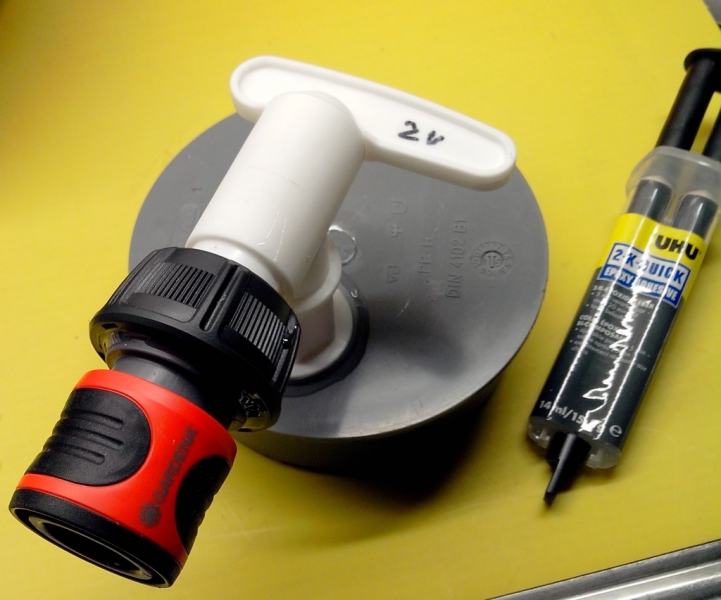

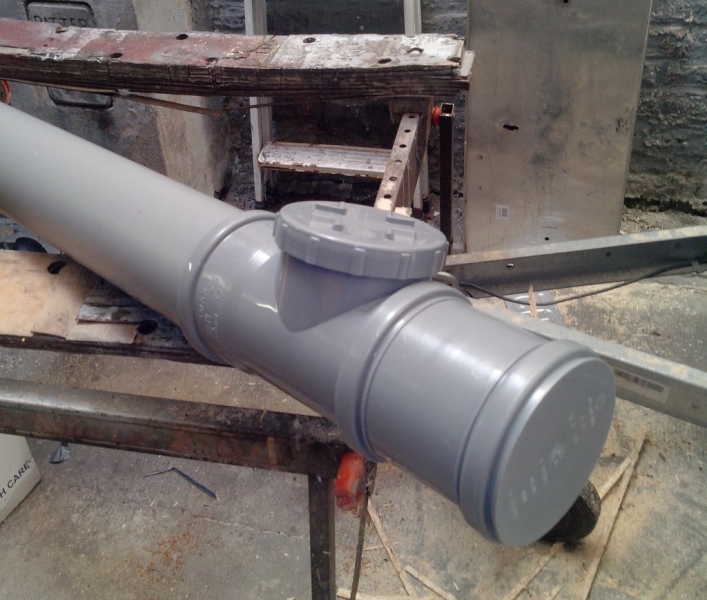

Capacity of fresh water tank(s) 15 LTR
Other
Nur für Brauchwasser zum spülen, Händewaschen etc ...

Vehicle accessories

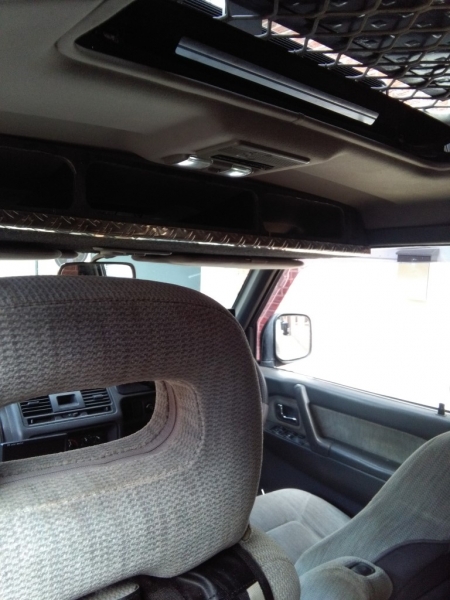

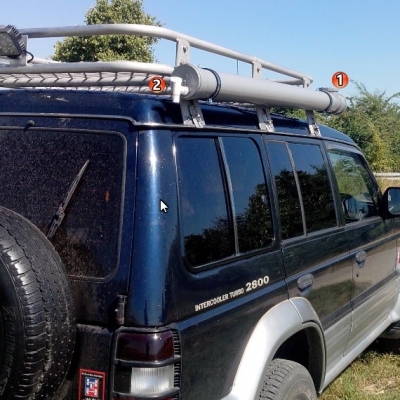

Roof rack JAOS (Japan Off Road Service) Zubehör
Storage boxes 2 x Alukisten

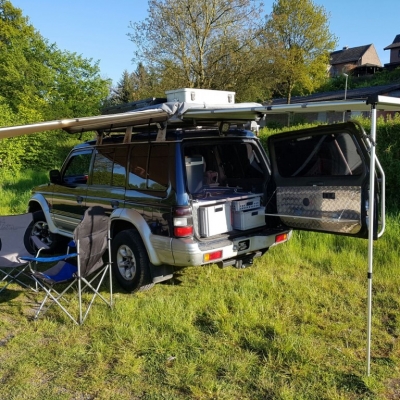

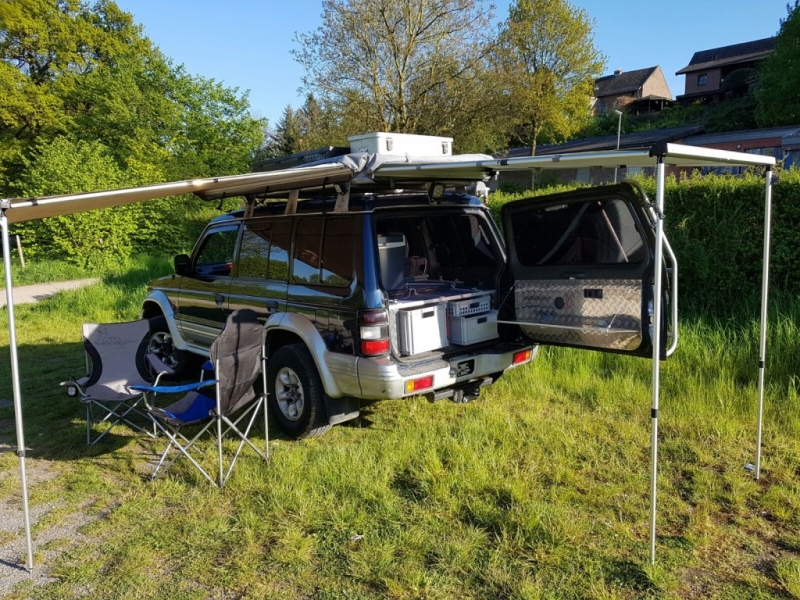

Awning Seite (PrimeTech 2.00 x 2.50), Heck 1.20 x 2.00
Other

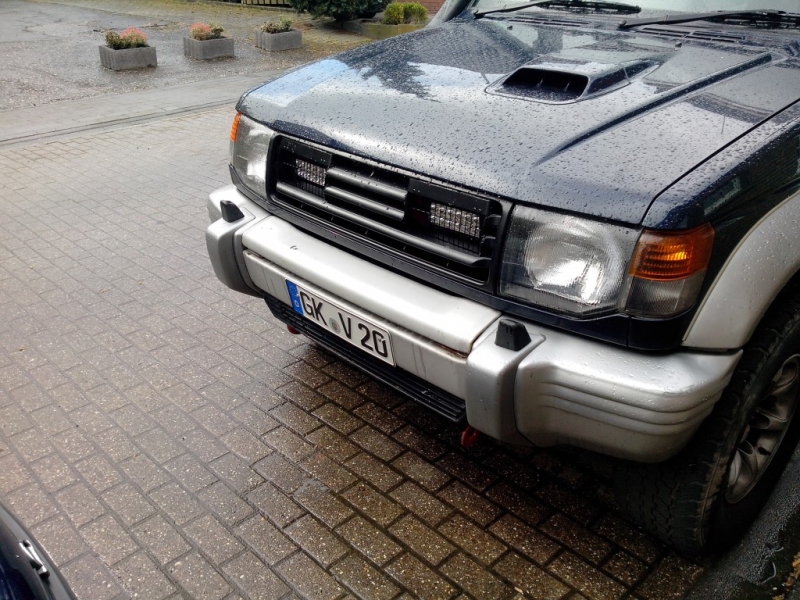

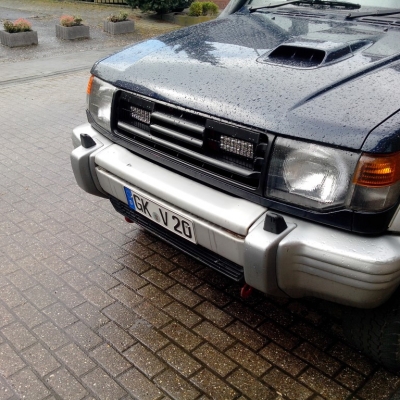

240 Wat LED-Lightbar, 2 x 15 Watt LED unter Seitenmarkise, 1 x 24 Watt LED Arbeitsscheinwerfer am Heck ebenfalls unterhalb Markise.Heckleiter, Frontspoiler/Sonnenblende
released 28.09.16
owner Michael Schnoedewind
views 5851
filled out 81%
