Ford Connect Minicamper (#1502)

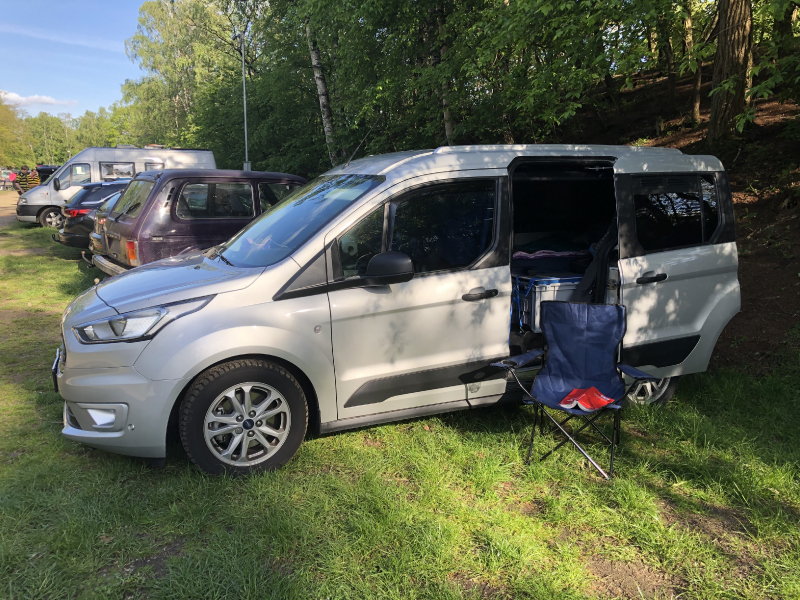

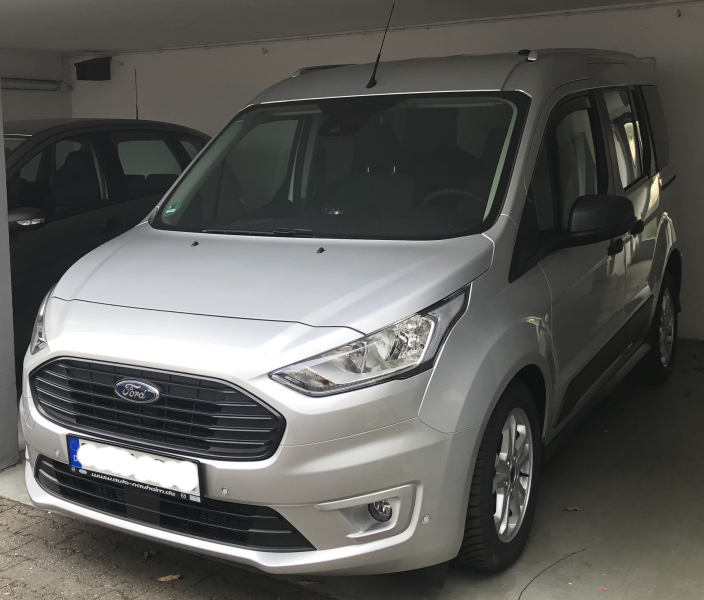

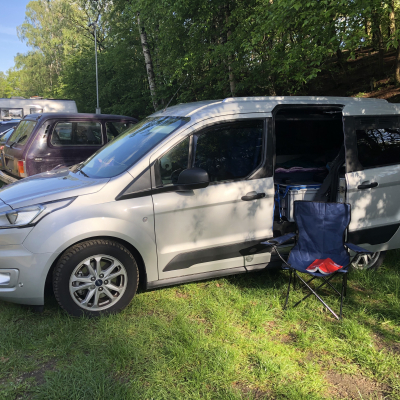

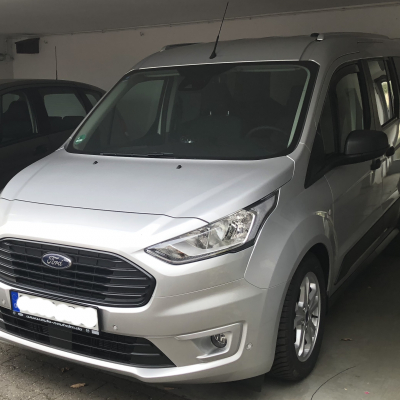

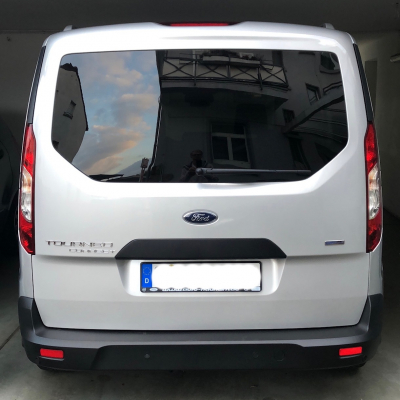

Das ist mein Minicamper auf Basis des Ford Tourneo Connect mit kurzem Radstand. Ziel war ein alltagstaugliches Fahrzeug (kompakt, sparsam, citytauglich, komfortabel), das sehr variabel nutzbar ist - vom 5-Sitzer-Kombi über Kleintransporter bis Camper für 2 mit Urlaubsgepäck und Sportausrüstung. Dabei sollte es ohne dauerhafte oder TÜV-relevante Veränderungen auskommen und äußerlich nicht gleich als Camper erkennbar sein. Das Konzept ist übertragbar auf alle Fahrzeuge der „Caddy-Klasse“.

General Information

Manufacturer and model Ford Tourneo Connect Trend KR
Name Lars Kuhlemann
Country Deutschland
Year of manufacture 2018
For sale? no

Engine

Engine type Diesel
Cubic capacity 1,5 Liter
Number of cylinders 4
Horsepower 120 PS
Torque 300 Nm
Other
Automatikgetriebe, Euro 6d Temp

Chassis

Radformel (4x2, 4x4, 6x6, 8x8) 4x2
Wheel base KR
Number of seats 5
Tyre size 215/55 R16 97 V
Rim size LM Serie
Type of tyre Ganzjahresreifen Goodyear Vector
Tank capacity 60 l
Diesel filter no
Permanent or manually selectable 4-wheel drive Nein
Diff locks Nein

Cabin

Manufacturer of the cabin Ford
Outer dimensions (LxWxH) 443x184x185cm
Cabin material Serienkarosserie, serienmäßiger Hochdachkombi in PKW-Version
Kind and thickness of insulation Serie
Number of beds 2
Windows Dunkel getönte Serienverglasung rundum
Subframe Keiner
Other

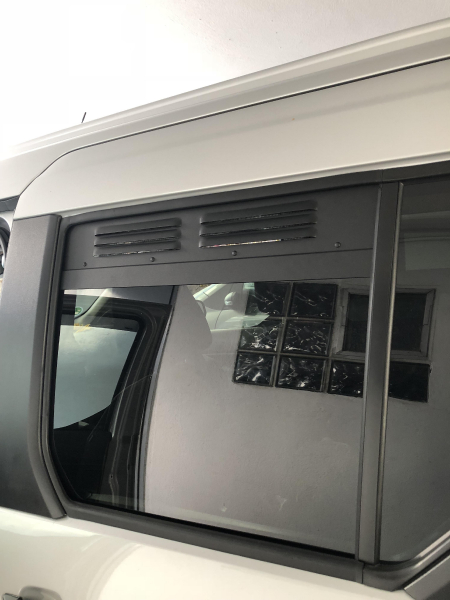

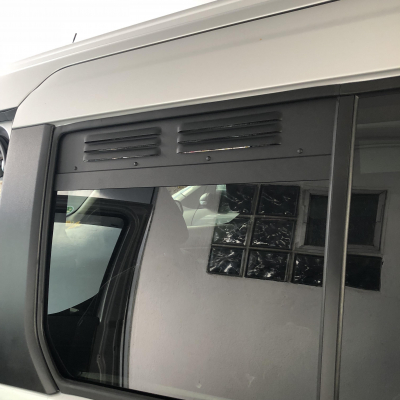

Zur Lüftung: eigentlich bin ich ein Fan von Dachluken, aber bei der PKW-Version macht der Himmel und die hinteren Airbags den Einbau kompliziert. Außerdem lassen Dachluken gleich den Camper erkennen, ich hätte die Fahrzeughöhe von 1,90m überschritten (wichtig in Frankreich!), und wie sich eine übliche Kunststoffhaube bei 180 km/h verhält, weiß ich auch nicht so genau... Also setze ich Kiemenbleche in die hinteren Seitenscheiben ein und lasse die vorderen Seitenscheiben nachts einen Spalt offen. Hier halten Windabweiser von ClimAir den Regen ab. Zusätzlich verwende ich bei Bedarf einen Heckklappenaufsteller.

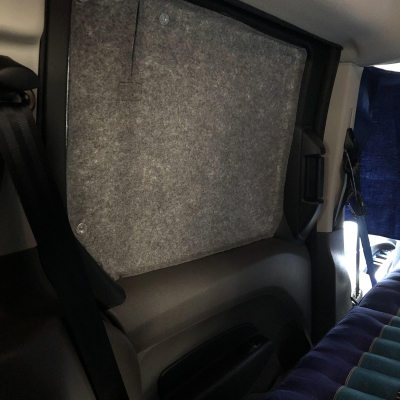

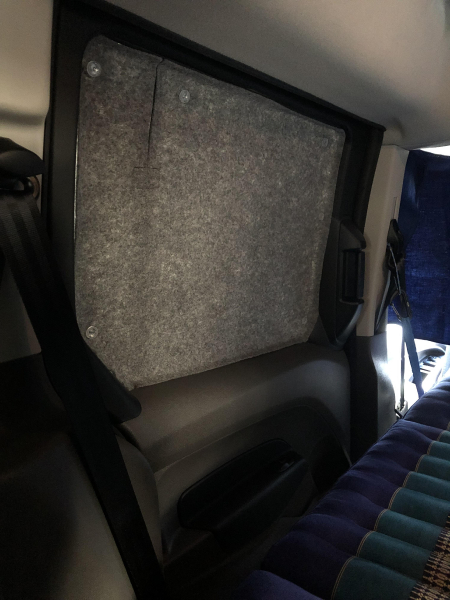

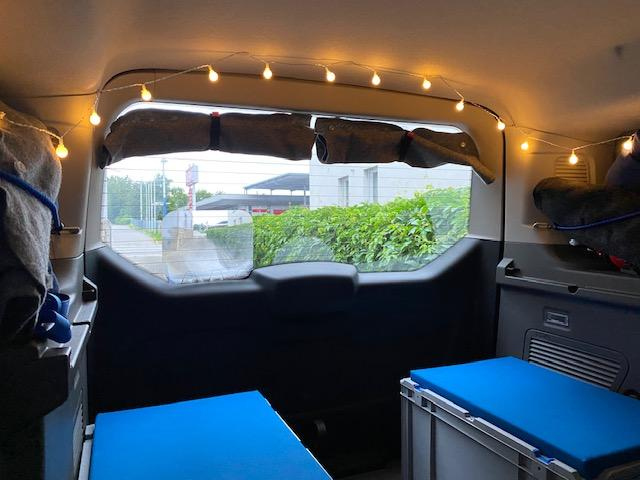

Die Vorhänge aus Filz werden mit Saugnäpfen direkt an den Scheiben befestigt. Der vordere Vorhang ist an einem Gepäckspanngummi angebracht und wird an den Fahrerhaushaltegriffen eingehängt.

Floor plan

Explanation of floor plan

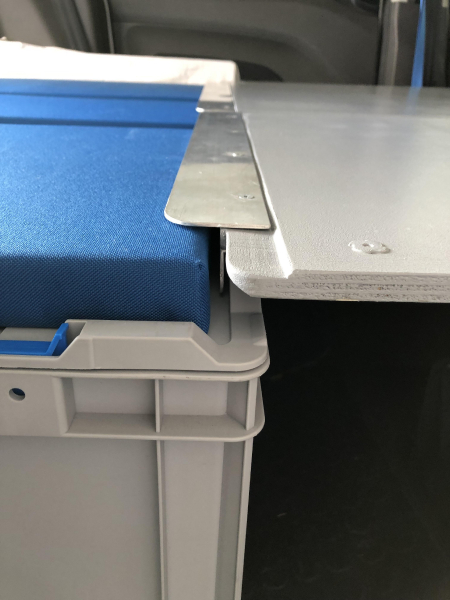

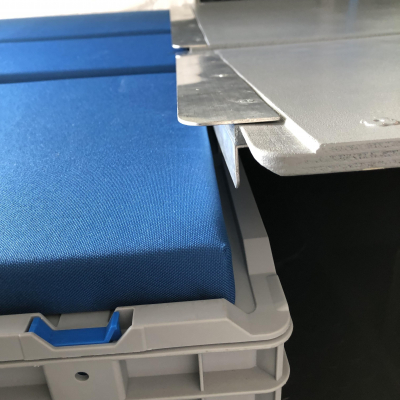

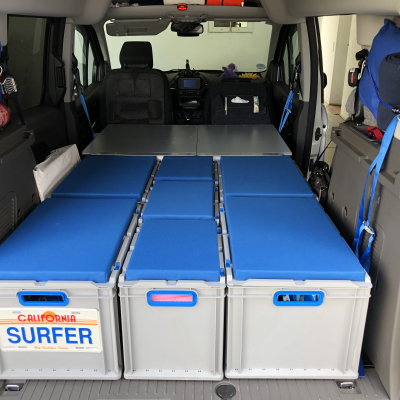

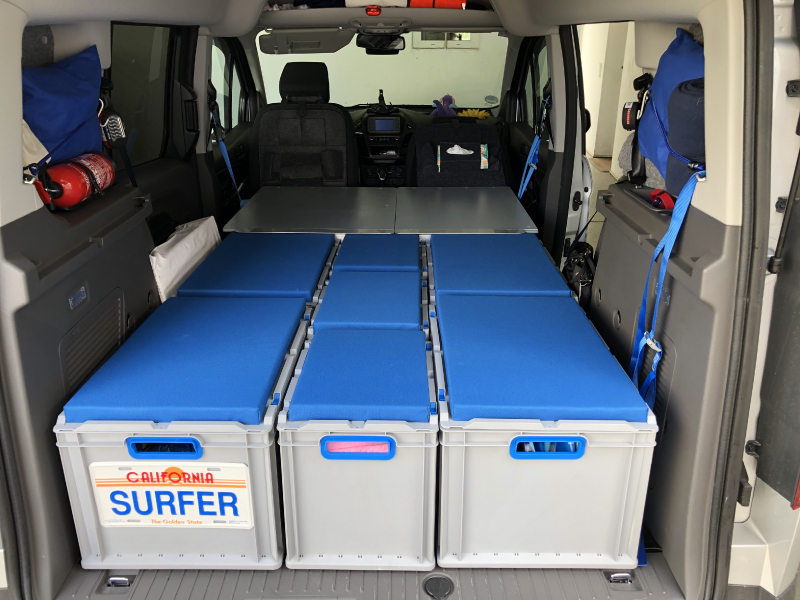

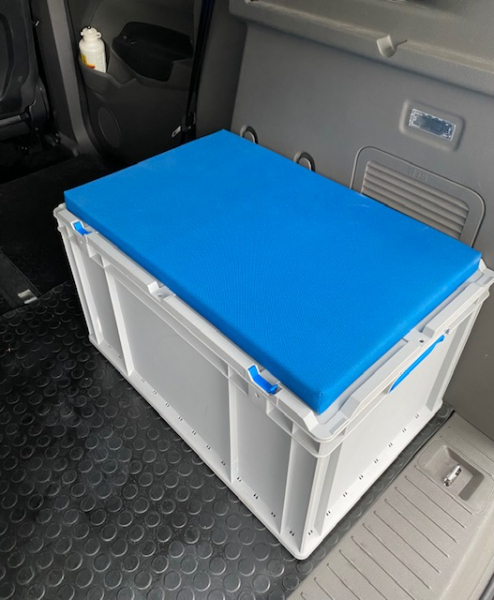

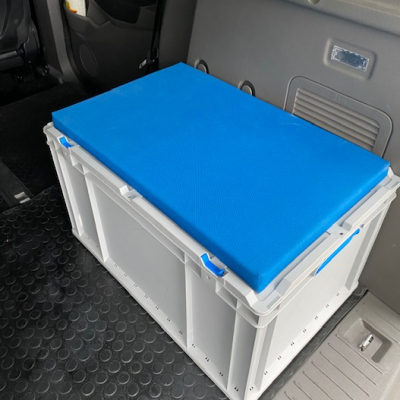

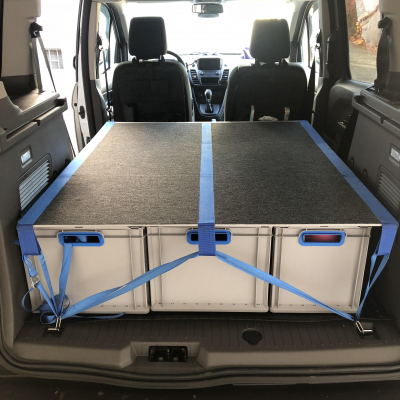

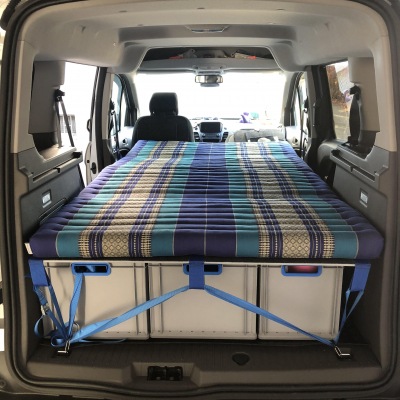

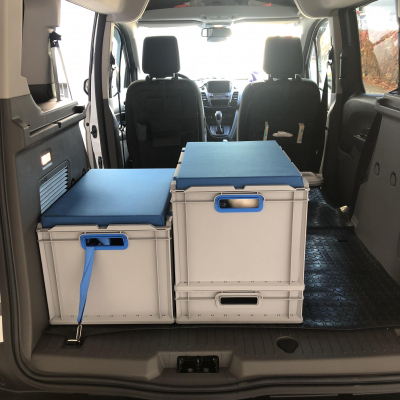

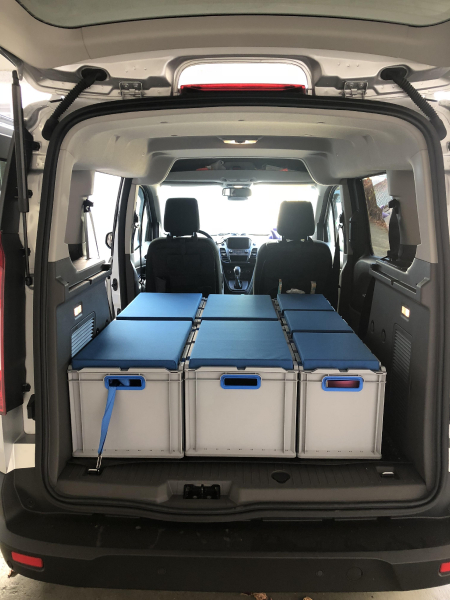

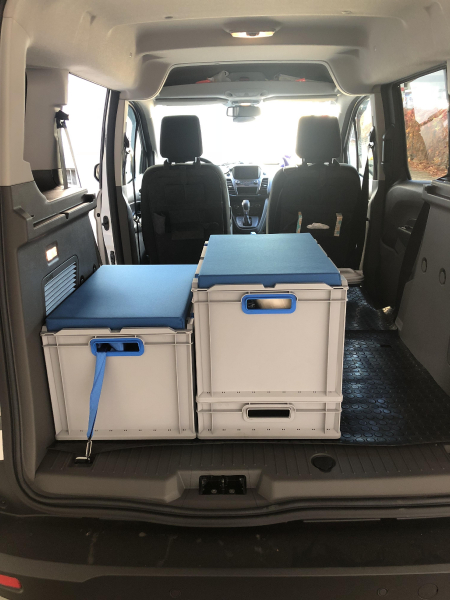

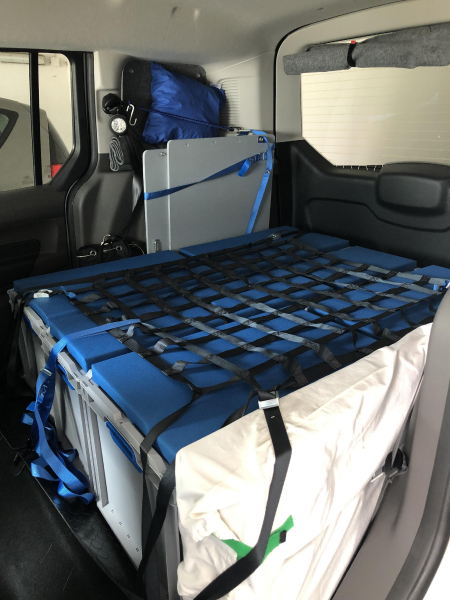

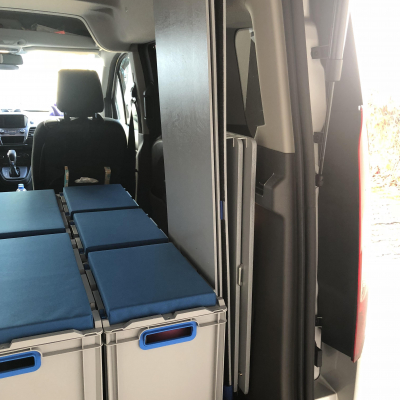

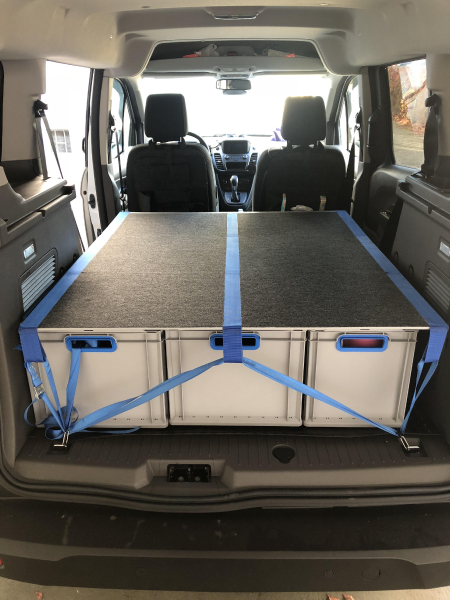

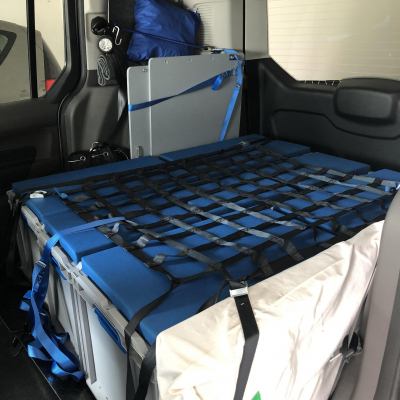

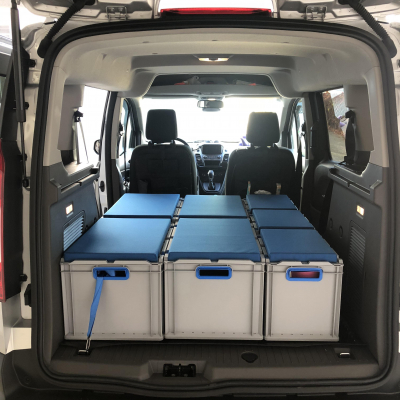

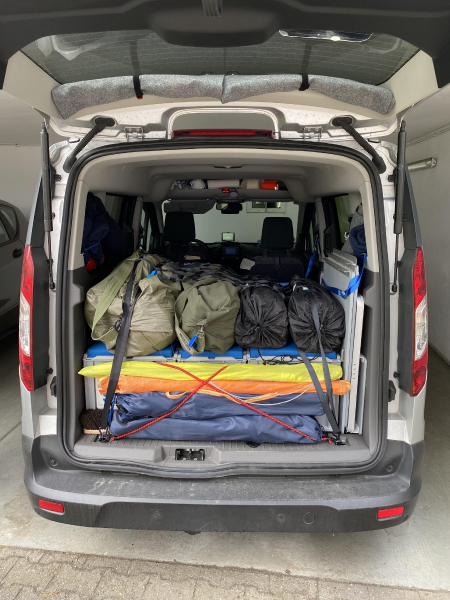

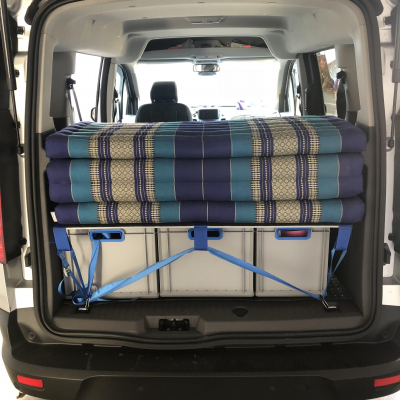

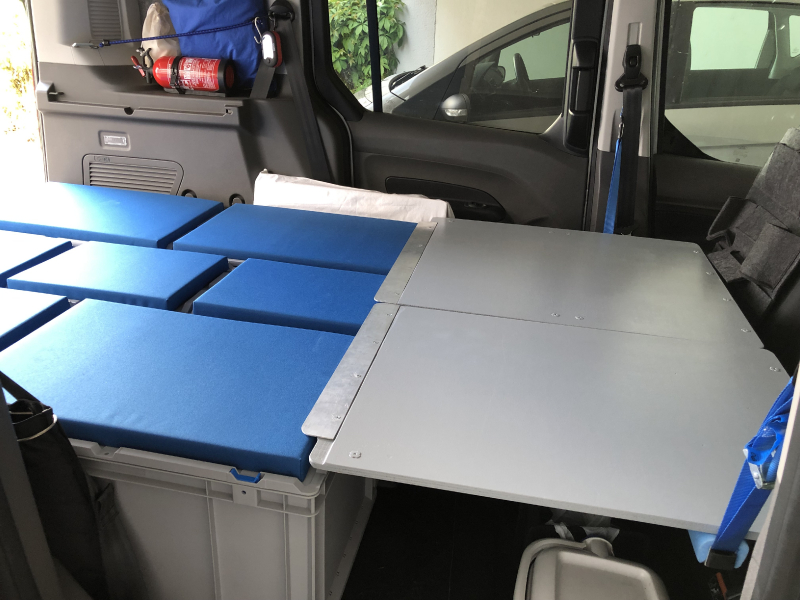

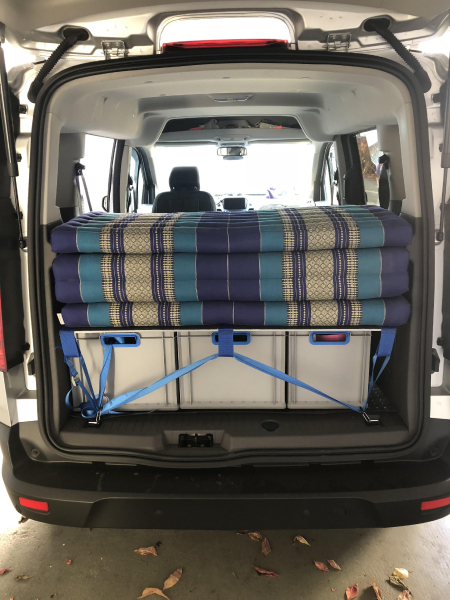

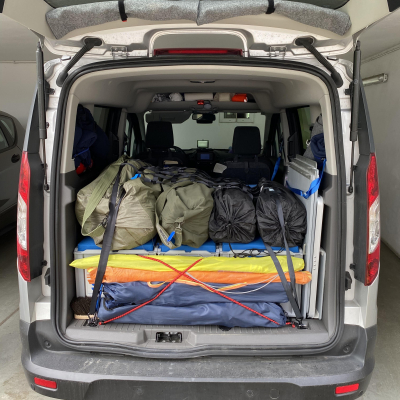

Nach Ausbau der Rücksitzbank werden Euroboxen mit gepolstertem Deckel ins Auto gestellt. Sie dienen als Bettunterbau, Laderaum und draußen auch als Sitzgelegenheiten und Tischfuß. Die Höhe ist nach Gepäckraumbedarf variierbar. Man kann auch nur eine Reihe Boxen einsetzen (als Einzelbett mit Luftmatratze) und daneben z.B. ein Fahrrad laden. Ebenso kann man zum Durchladen z.B. für Ski oder Wakeboards in der Mitte eine Lücke lassen, dann liegt eine mit Gurtband-Scharnieren faltbare dünne Multiplexplatte mit Nadelfilzbezug auf den Kisten als Bettunterlage. Der Unterbau wird im Fahrbetrieb mit Spanngurten komplett an den serienmäßigen Zurrpunkten im Auto befestigt (Ladungssicherung!).

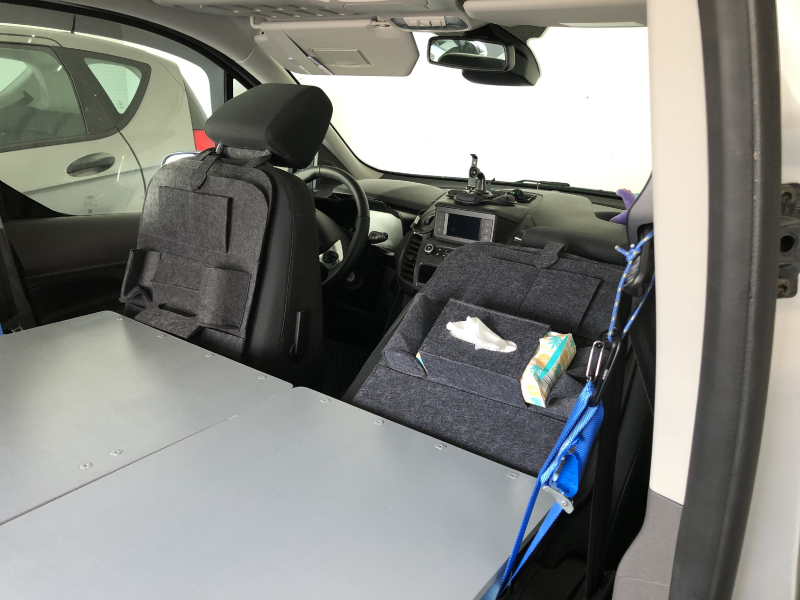

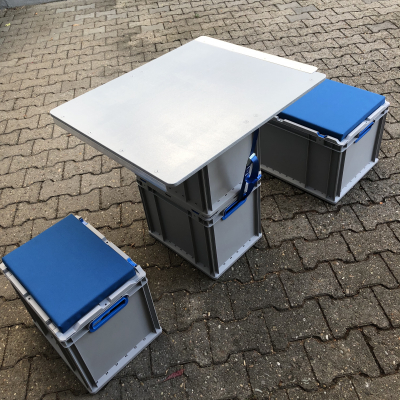

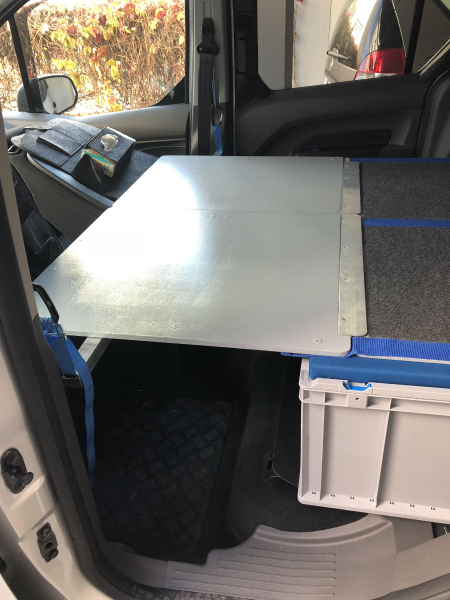

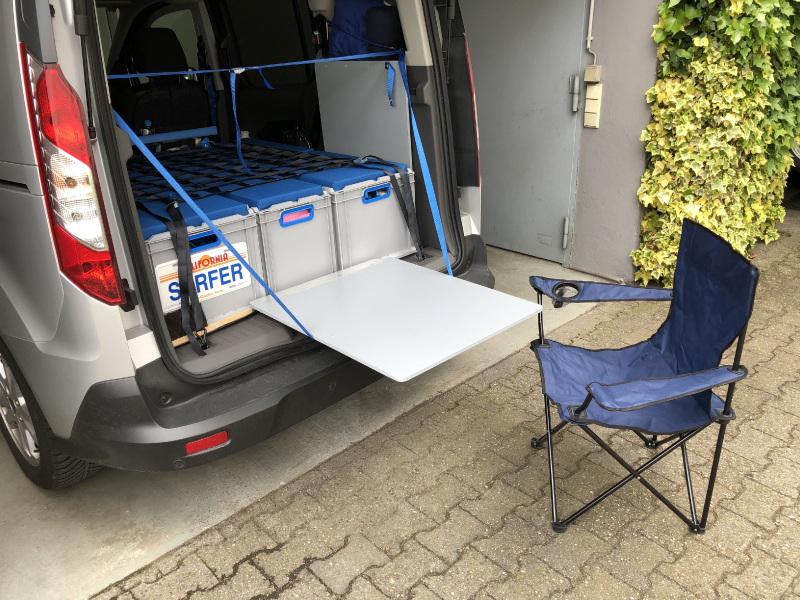

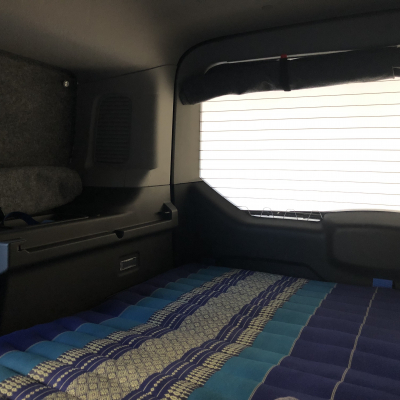

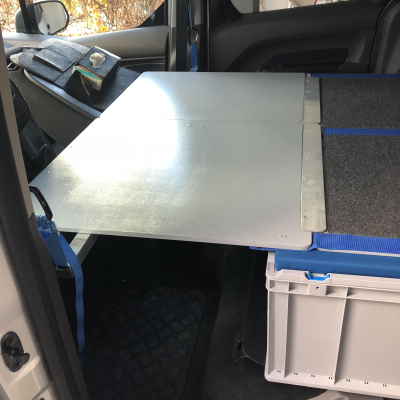

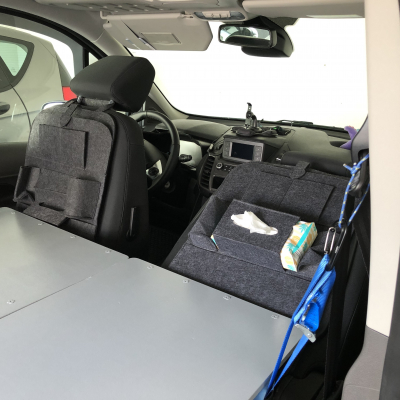

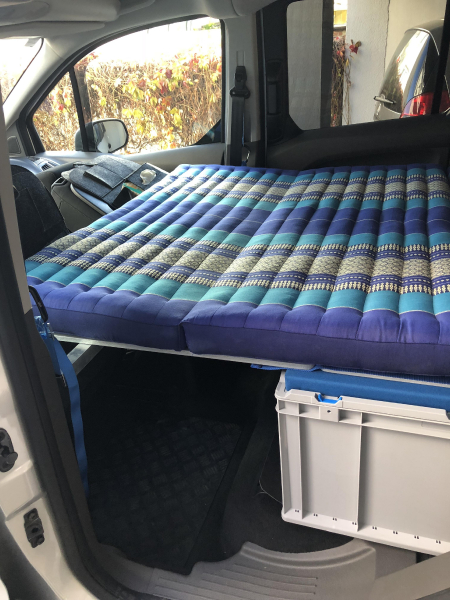

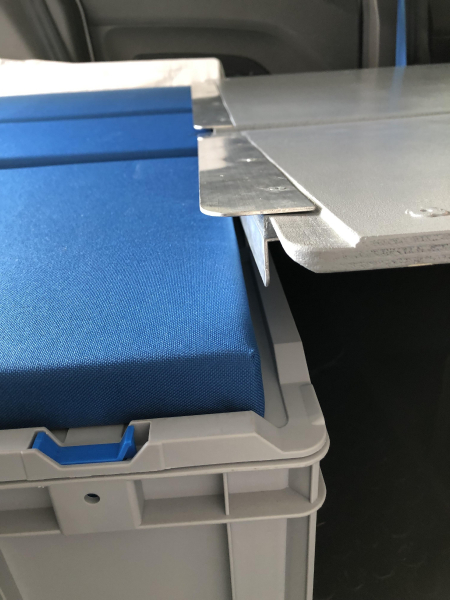

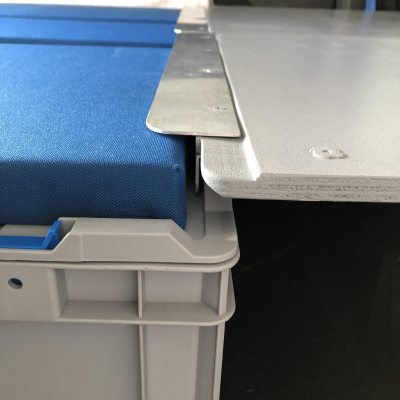

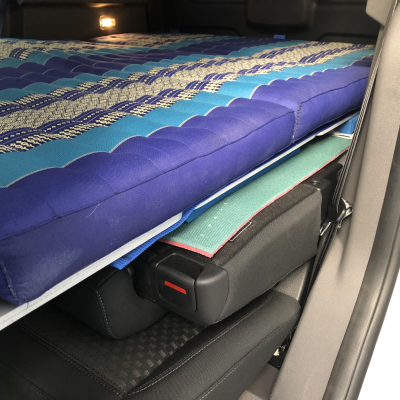

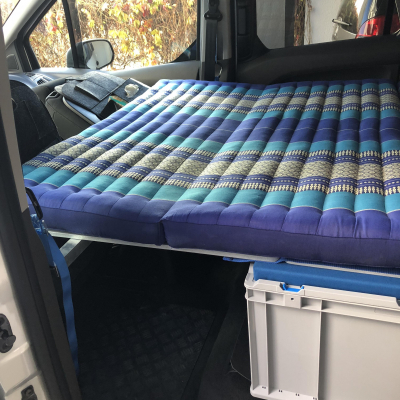

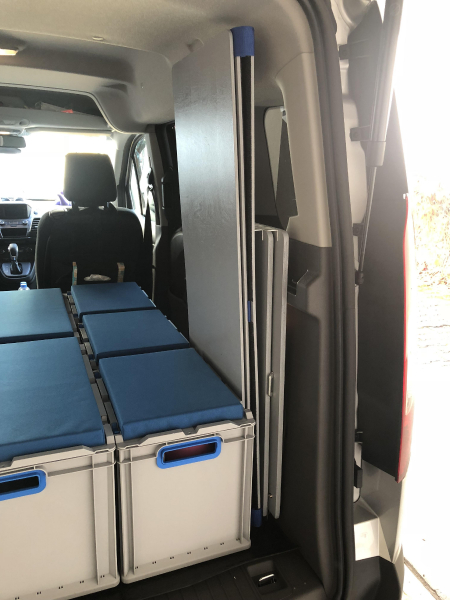

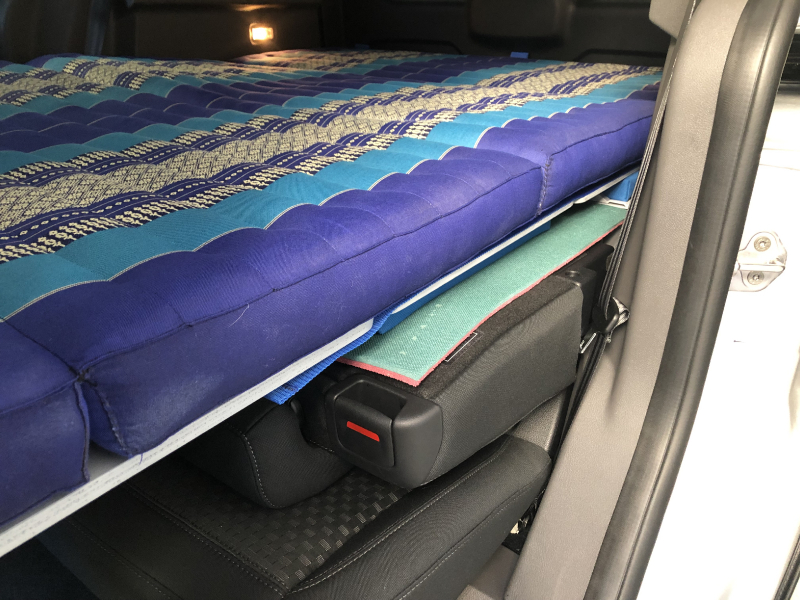

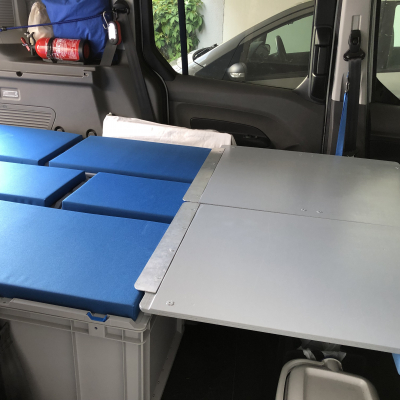

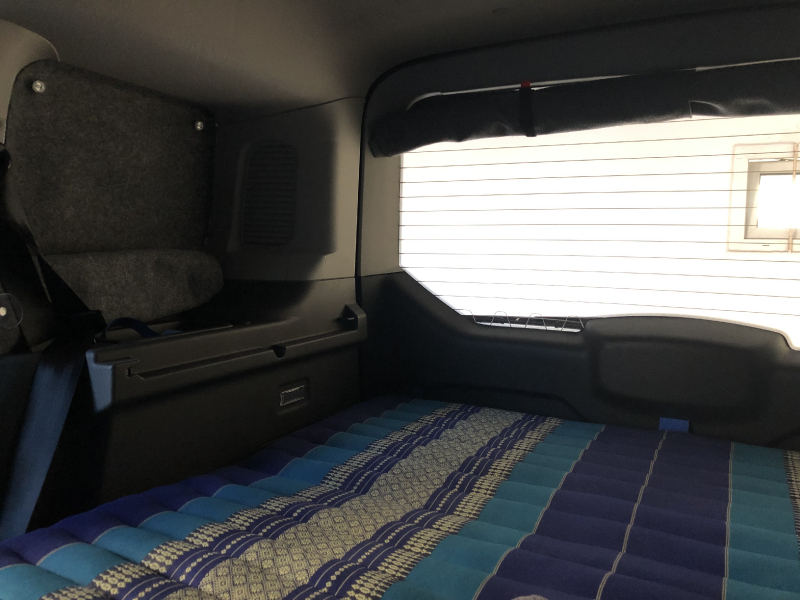

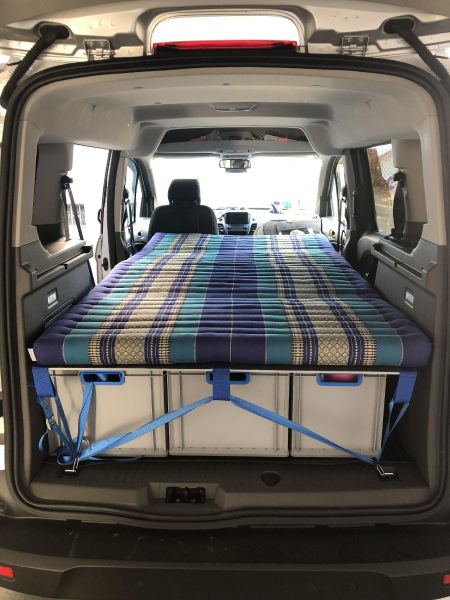

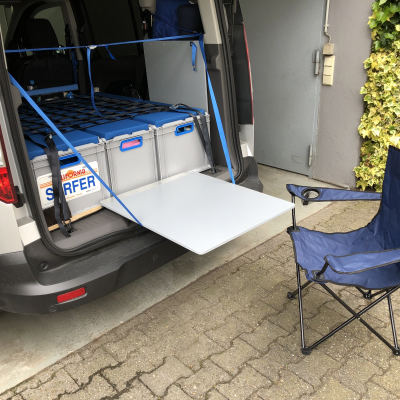

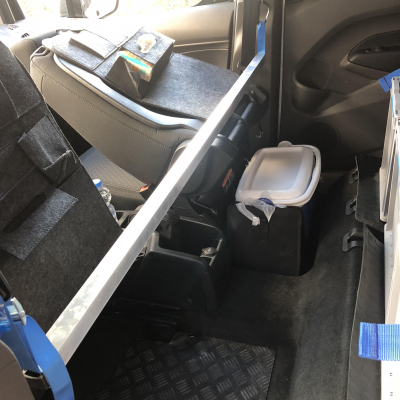

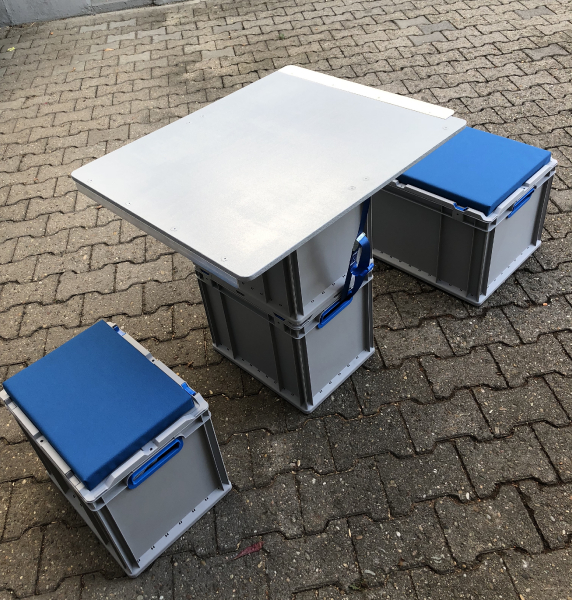

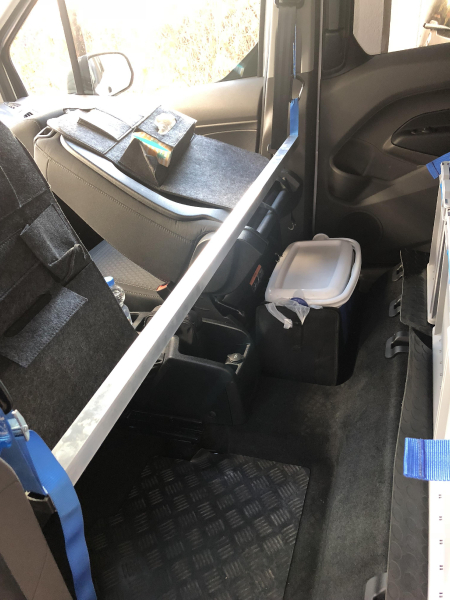

Zum Bettenbau werden die Vordersitze ganz nach vorne gestellt und an den Gurtbefestigungen ein Stützrohr eingehängt. Darauf liegen 2 Sperrholzplatten, von denen eine auch als Tischplatte für draußen dient. Sie kann auf einem Fuß aus 2 Euroboxen festgeschnallt oder am Heck eingehängt werden. Die faltbare Kapok-Matratze ist 110x195cm groß.
Wenn mehr Sitze und gleichzeitig eine Schlafgelegenheit benötigt werden, kann die Rücksitzbank auch ganz oder teilweise montiert bleiben. Nach dem Umklappen der Lehne lässt sich das Bett ebenso aufbauen, da die Höhe mit den Boxen übereinstimmt. Allerdings ist der Gepäckraum dann recht klein, weil die meisten Boxen wegfallen.

Furniture

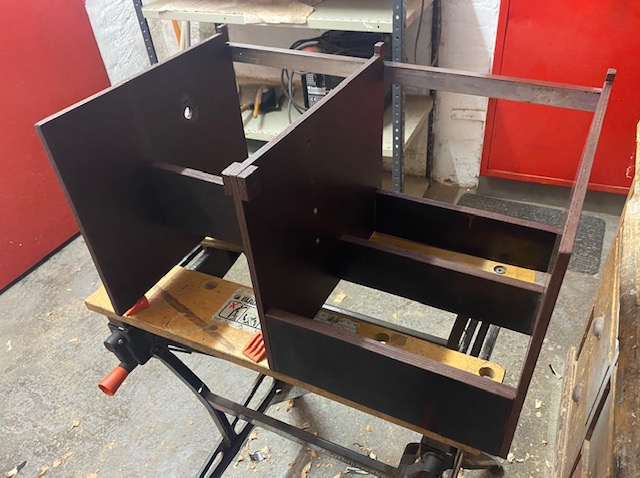

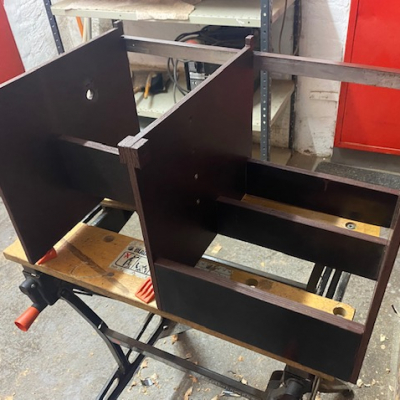

Material of furniture Birkenmultiplex 6,5mm und Pappelsperrholz 12mm, grau gestrichen, z.T. mit Nadelfilz beklebt
Other

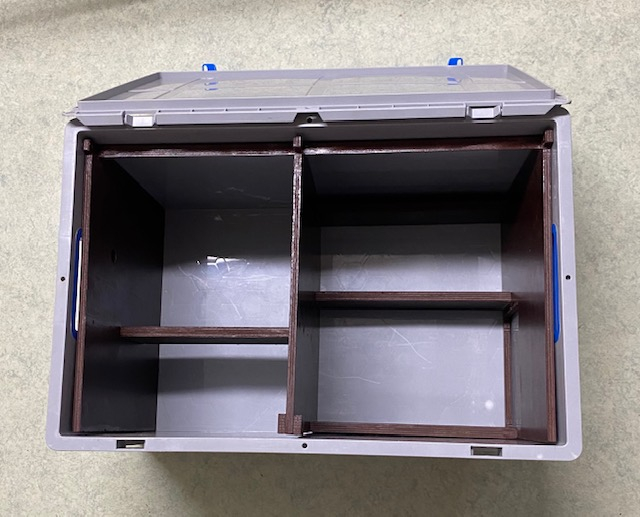

Kunststoff-Euroboxen NextGen Seat Box von ab-in-die-box.de in verschiedenen Größen

Cooking stove

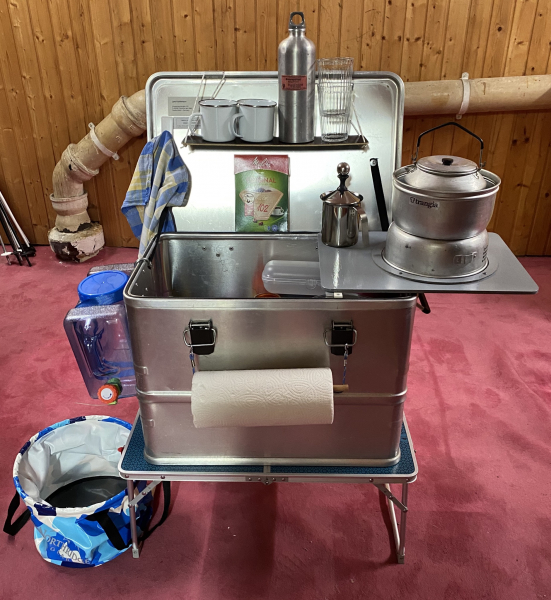

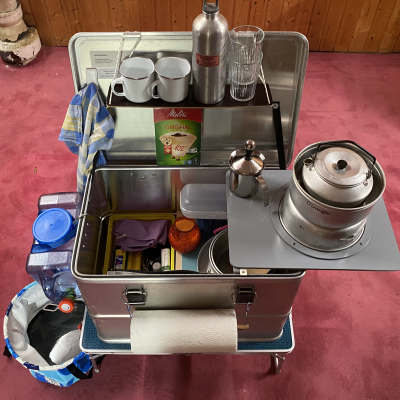

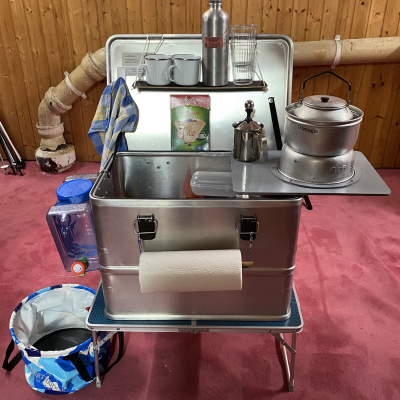

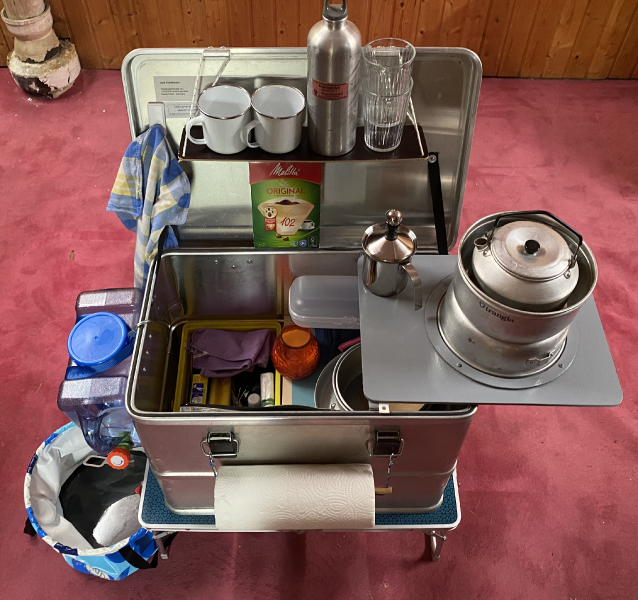

Cooking stove Trangia Sturmkocher Spiritus
Gas installation Keine

Refrigerator; cool box

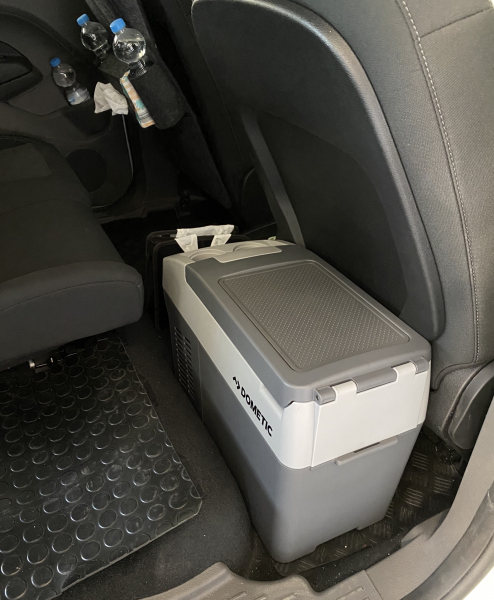

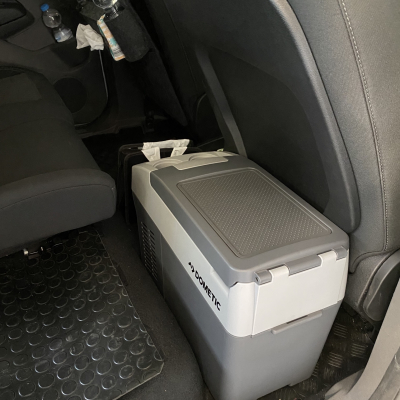

Manufacturer and type of fridge / cooler Einfache Kühlbox hinter Beifahrersitz, bei Bedarf mit Eis zu bestücken

Power supply

Voltage in the chassis 12 V
Voltage in the cabin 12 V
Charging converter 24V-12V Nein
110V / 230V in the cabin? no
Inverter Nein
Other

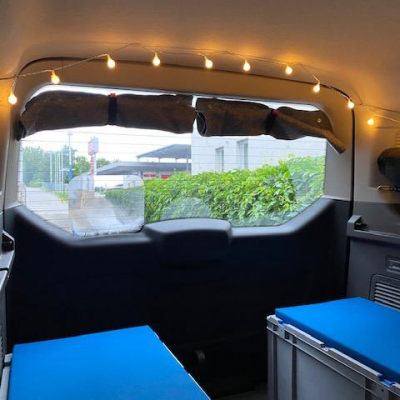

Kein Eingriff in Serienelektrik, bewusster Low Tech-Ansatz (eben Camping). Innenbeleuchtung mit Batterie-LED-Leuchten, Radio/TV/Internet im Stand per Handy mit Bluetooth-Lautsprecher und Powerbank (Aufladung über Solarpanel oder unterwegs über USB-Anschluss)

Capacity of batteries in the cabin

Capacity of batteries in the cabin Keine Zweitbatterie

Power generation

Solar capacity Faltbares Solarpanel zum Laden der Powerbank
Solar controller Nein
Fuel cell no
Power generator Nein

Heating system

Manufacturer and type of heating system Nur bei Bedarf Miniheizlüfter mit Keramik-Heizelement und Kippsicherung über Außenstrom
Warm water processing Nein
Cab heating Serie

Gas system

Explanation of gas system
Keine Gasanlage

Water system

water flow Keine montierte Wasseranlage
Other

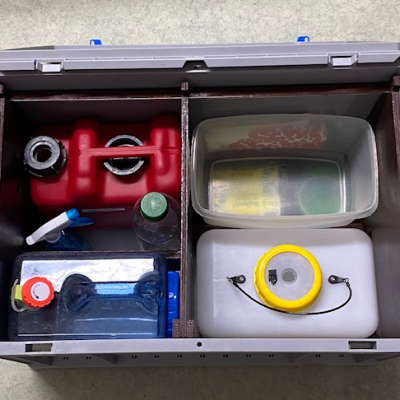

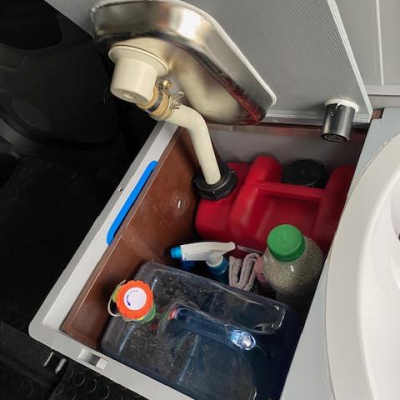

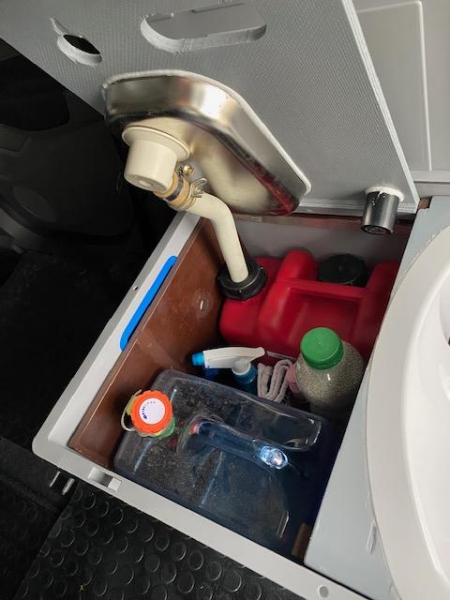

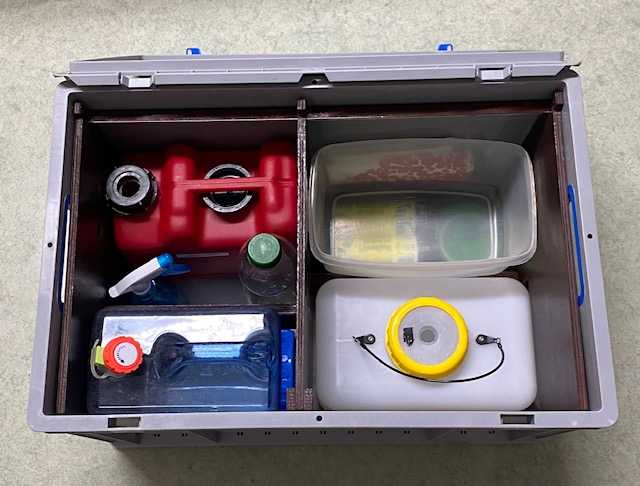

5 l Wasserkanister, 10 l Solardusche, faltbare Spüle

Toilet

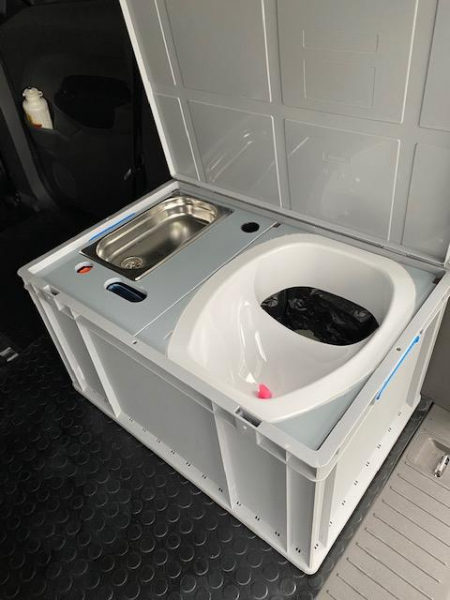

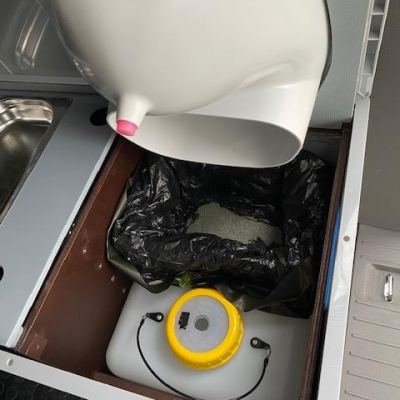

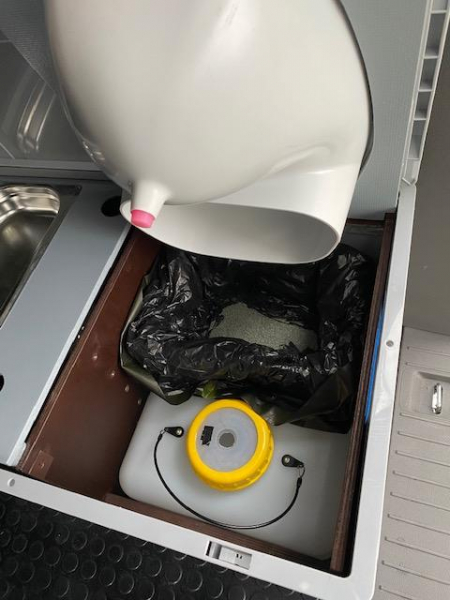

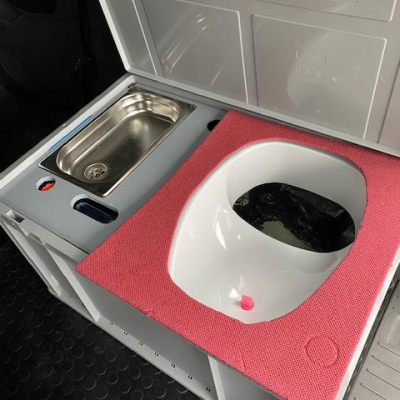

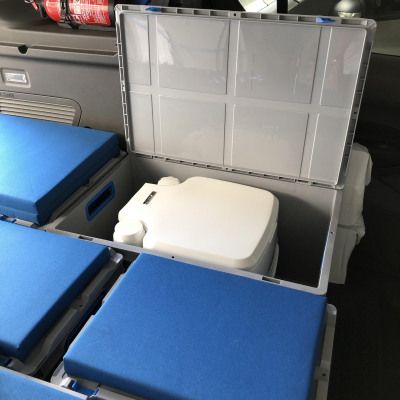

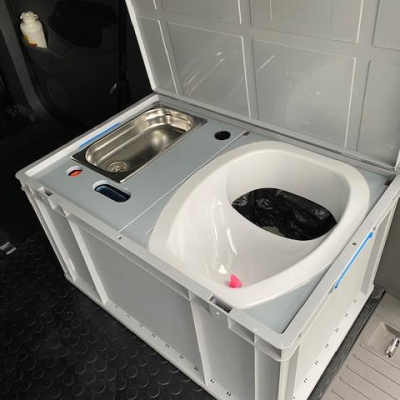

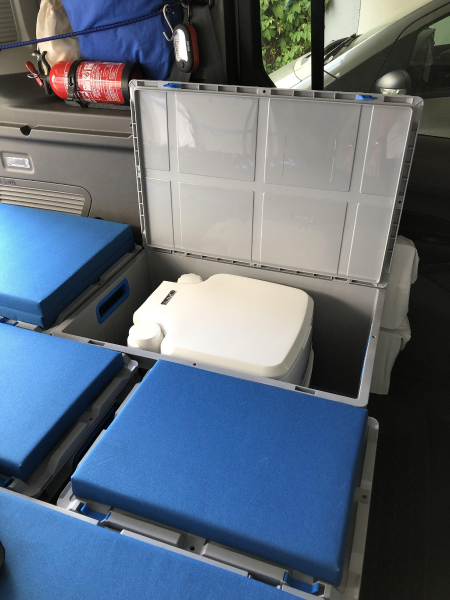

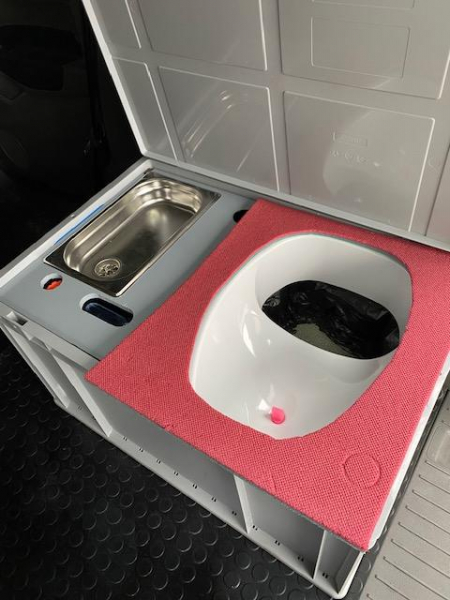

Manufacturer and type of toilet Porta Potti 335 in einer der Euroboxen einsetzbar
Capacity of black water tank 10l

Vehicle accessories

Rear carrier Fahrradträger auf Anhängerkupplung

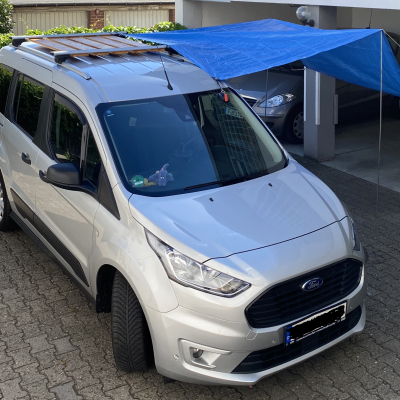

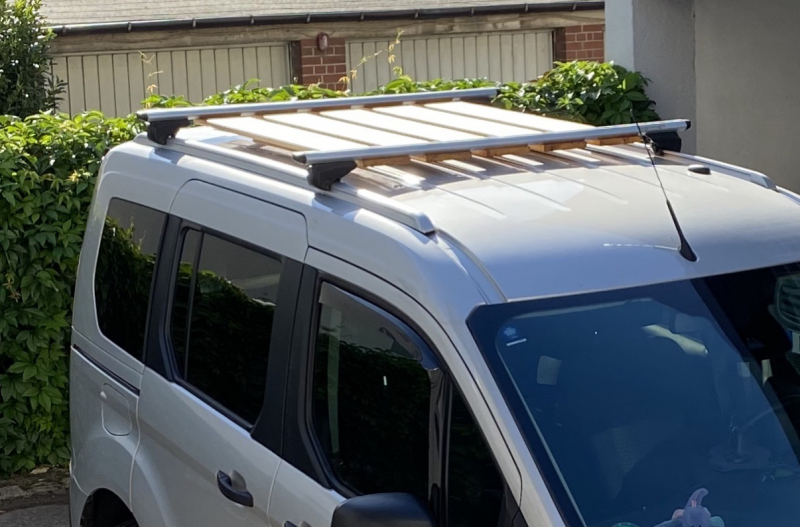

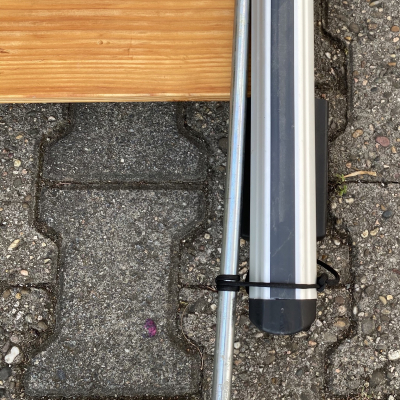

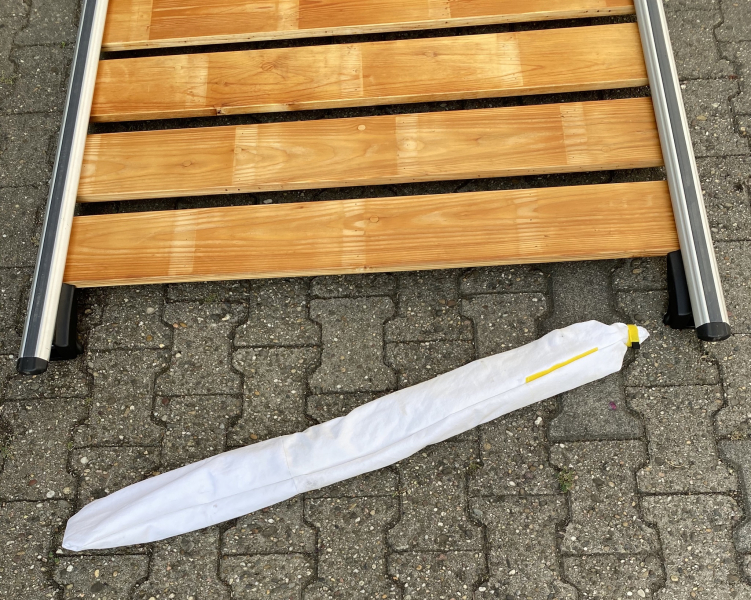

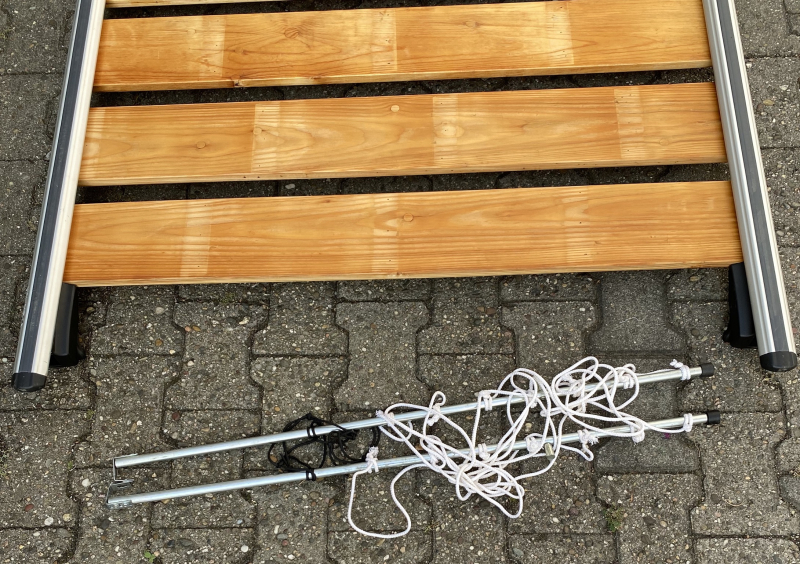

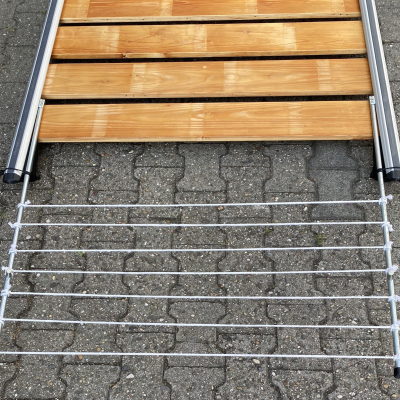

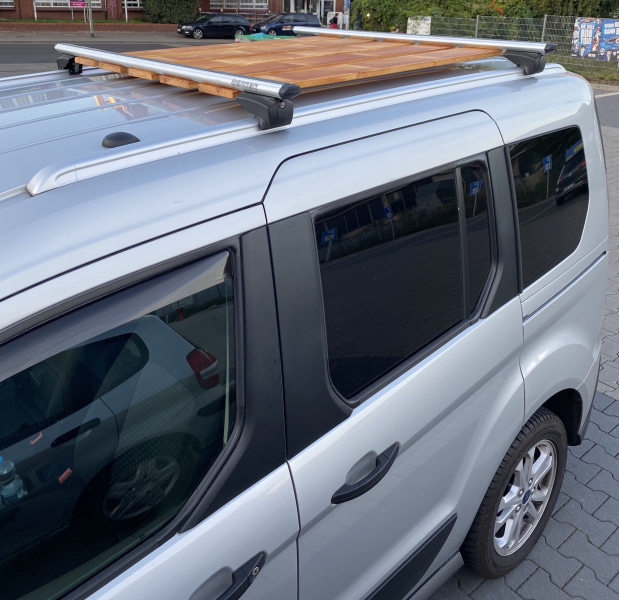

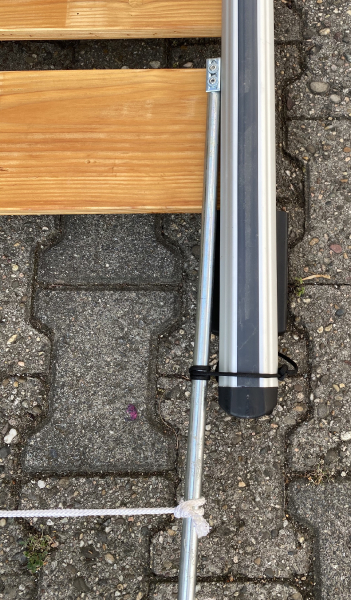

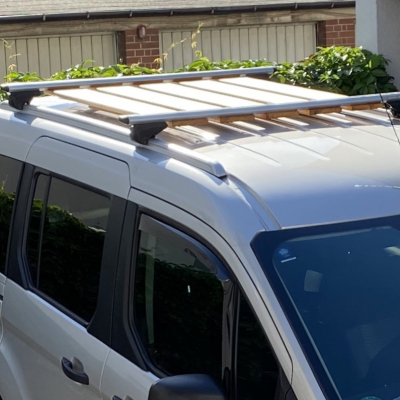

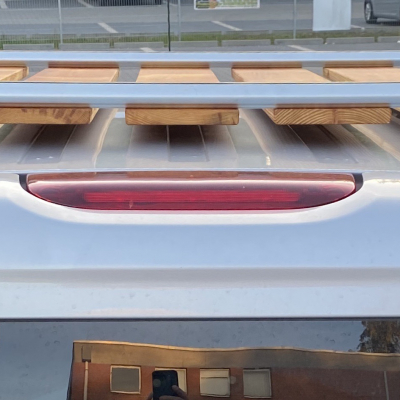

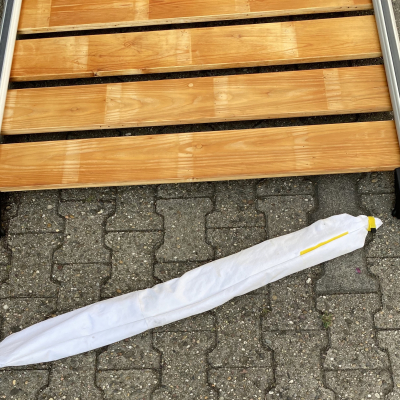

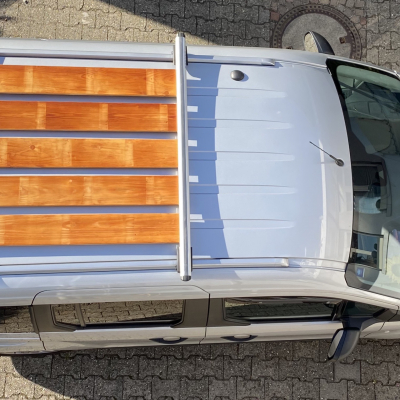

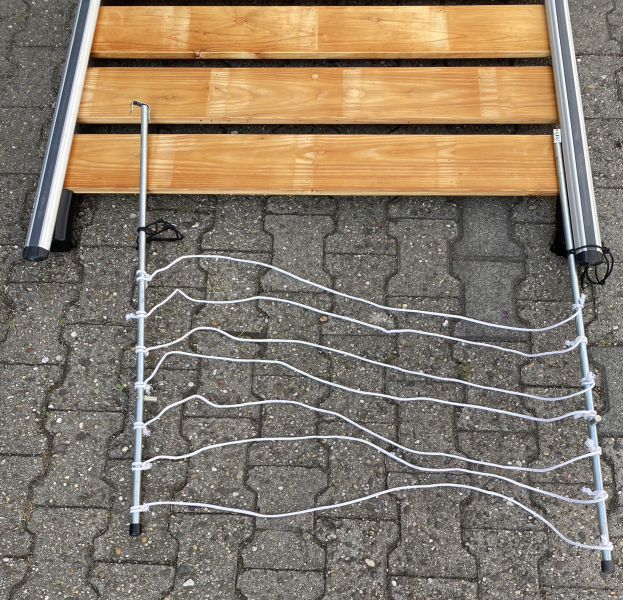

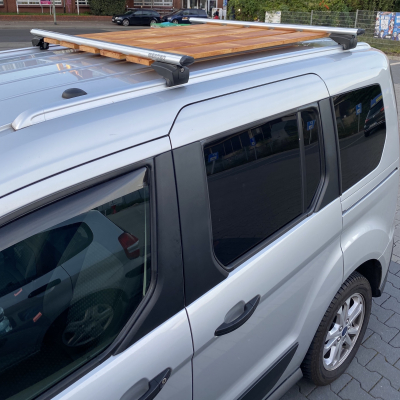

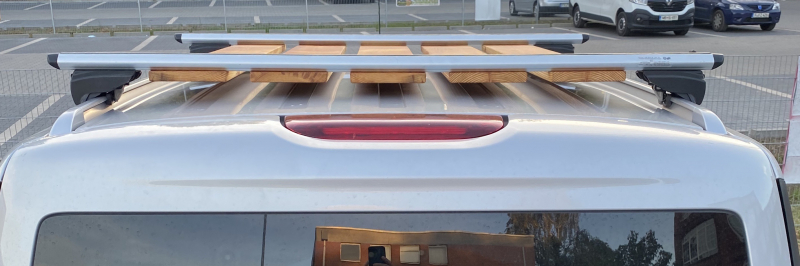

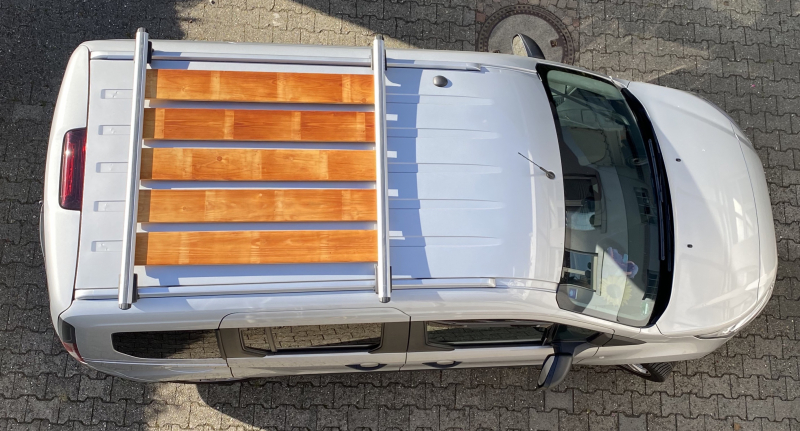

Roof rack Dachreling mit Traversen
Storage boxes Skidachbox
Outside cooking facilities Mobiler Spirituskocher (Trangia Sturmkocher)

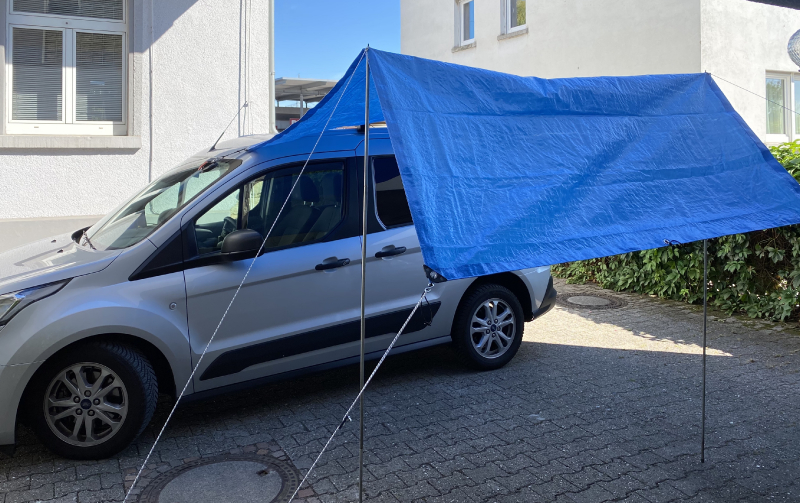

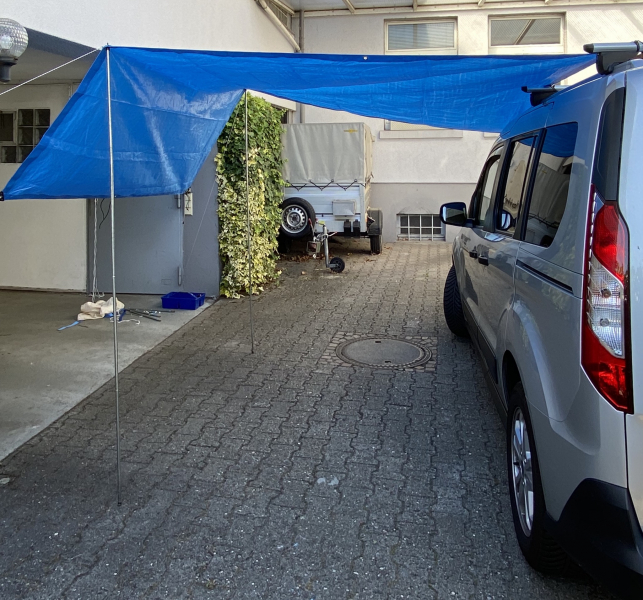

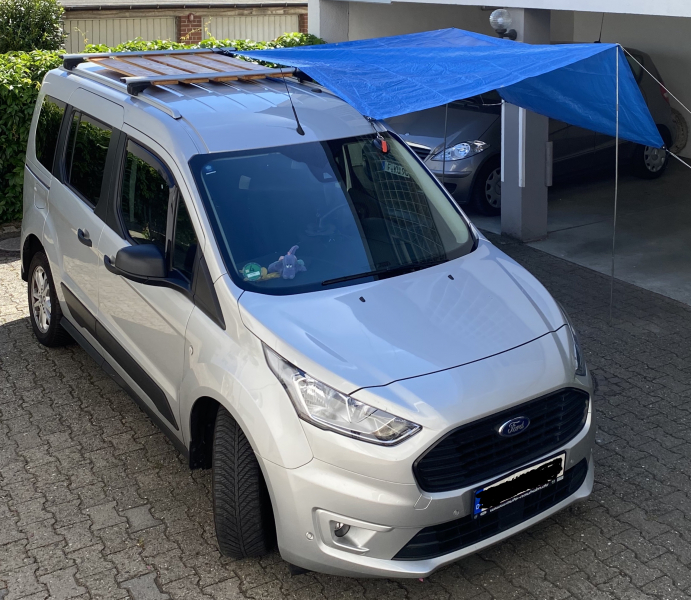

Awning Offene Heckklappe als Schattenspender
Other

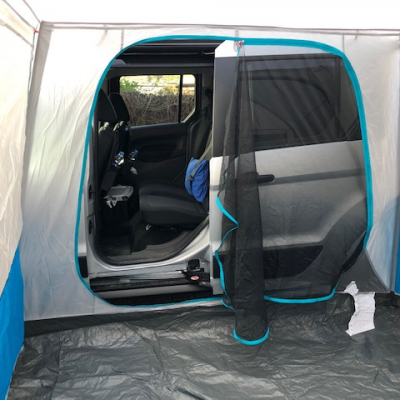

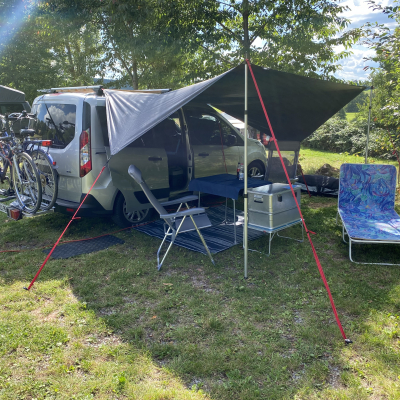

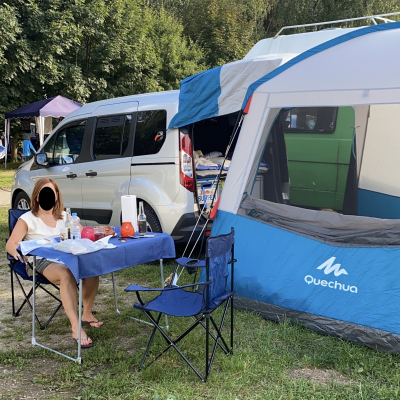

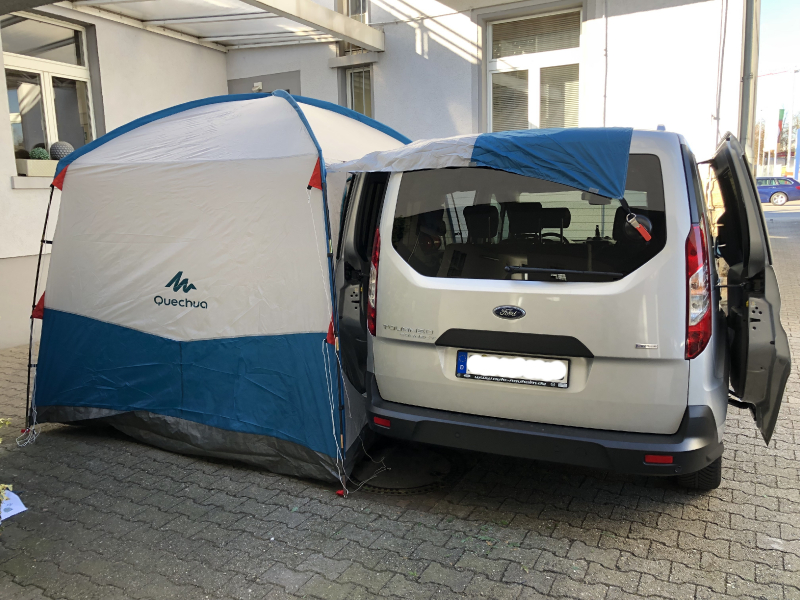

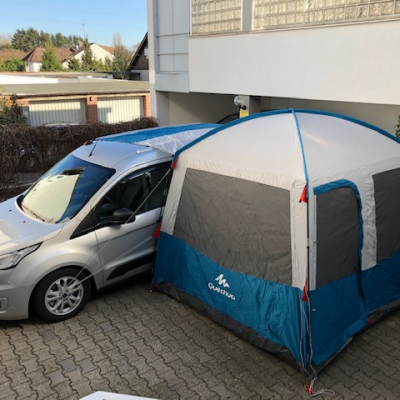

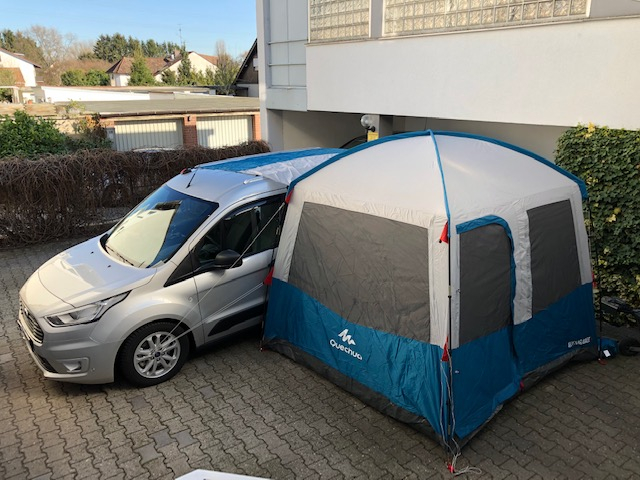

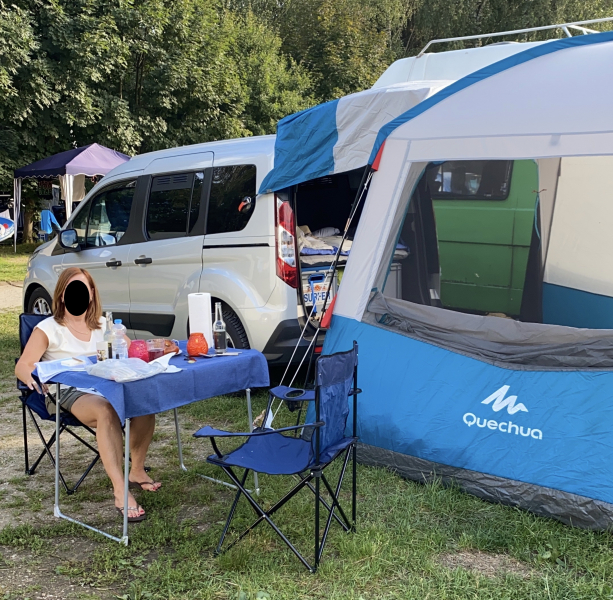

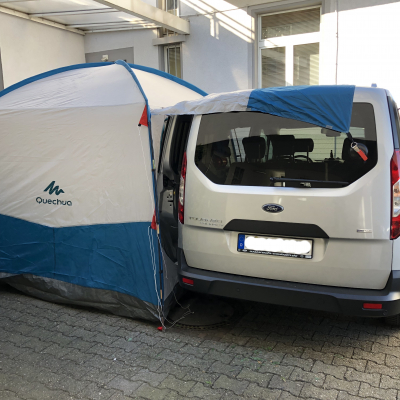

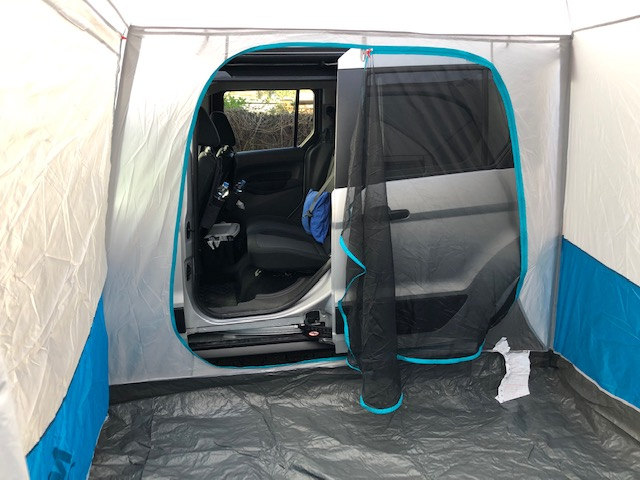

Freistehendes Vorzelt Decathlon Quechua Base Arpenaz M, seitlich oder hinten anschließbar. Die aufstellbare Wand des Zelts wird mit 2 starken Saugnäpfen am Fahrzeugdach befestigt.

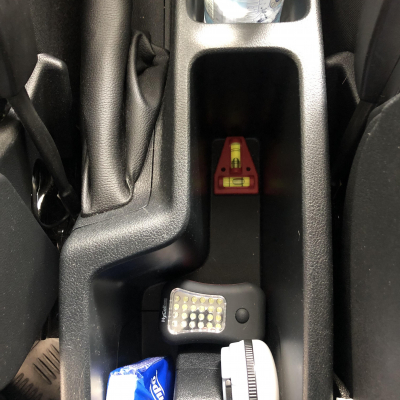

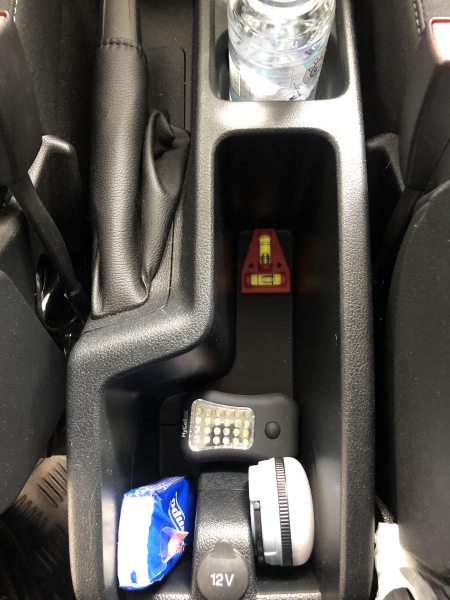

Nützliche Kleinigkeiten wie eine Kreuzwasserwaage in der Mittelkonsole und Auffahrkeile zum Nivellieren des Fahrzeugs sowie ein 5 Liter großer Pacsafe für Wertsachen dürfen nicht fehlen.
