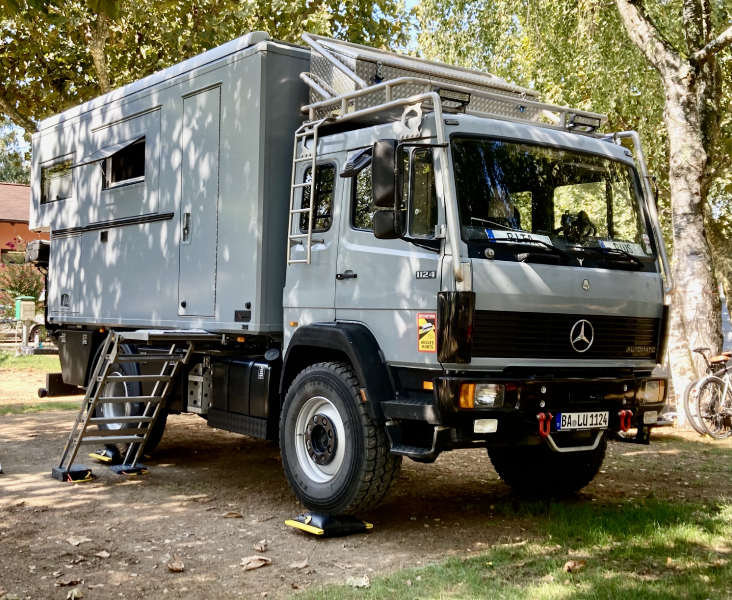

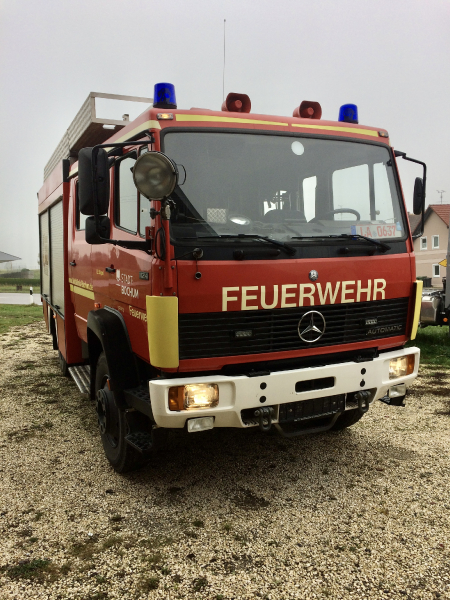

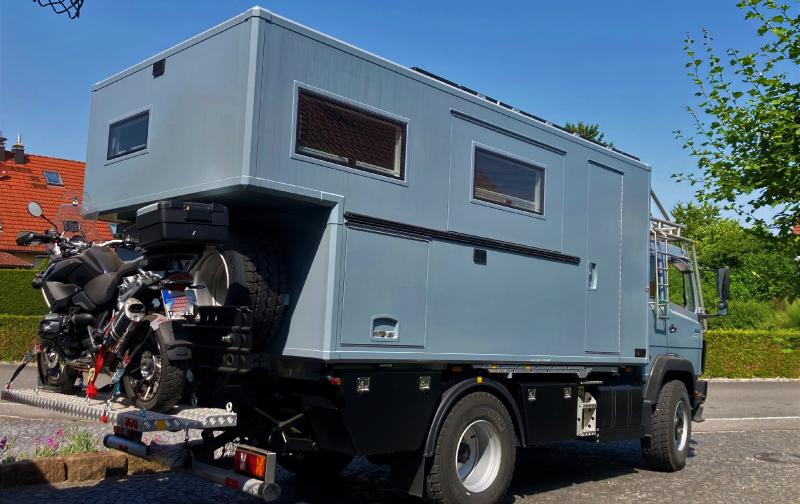

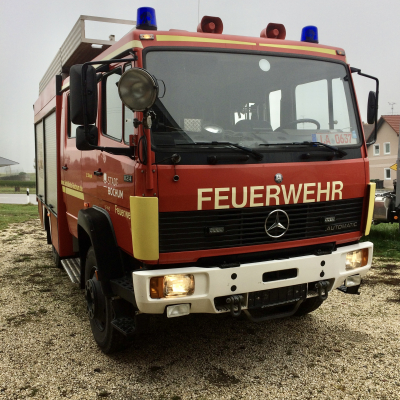

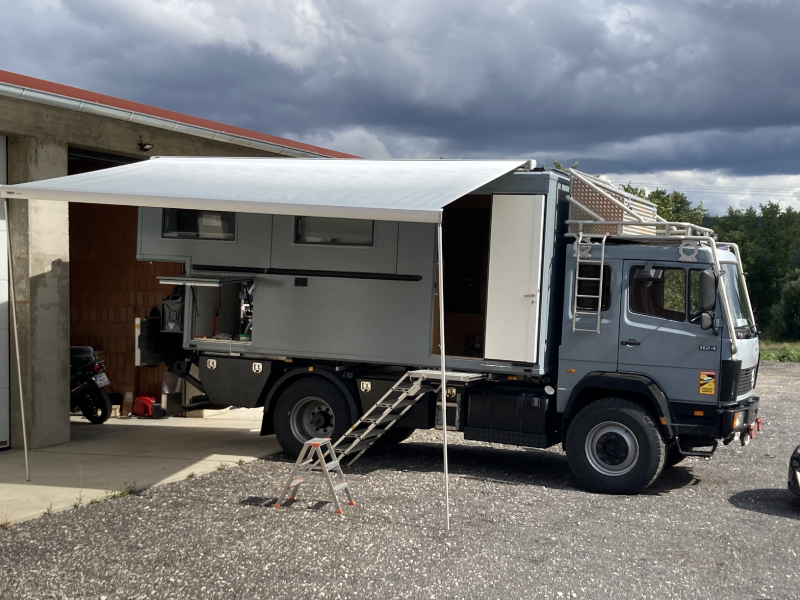

Aufbau eines Exmos auf Basis MB1124 AF mit Alison Automatic Realisierungsdauer 4 Jahre Start Weltreise April 2025
| Manufacturer and model | Mercedes 1124 AF Automatic |
|---|---|
| Name | Pius Arnold |
| Website | Baluontour96 bei Instagram |
| Year of manufacture | 1996 |
| For sale? | no |

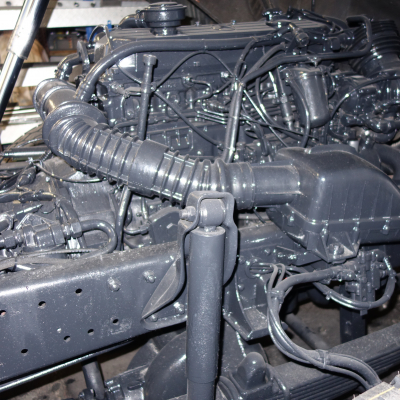

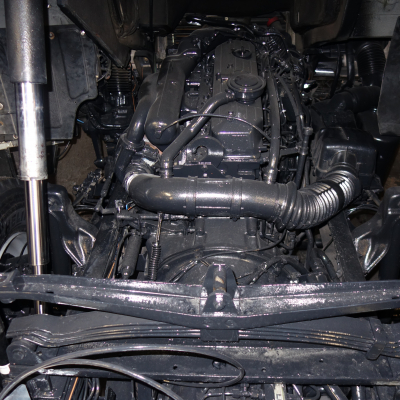

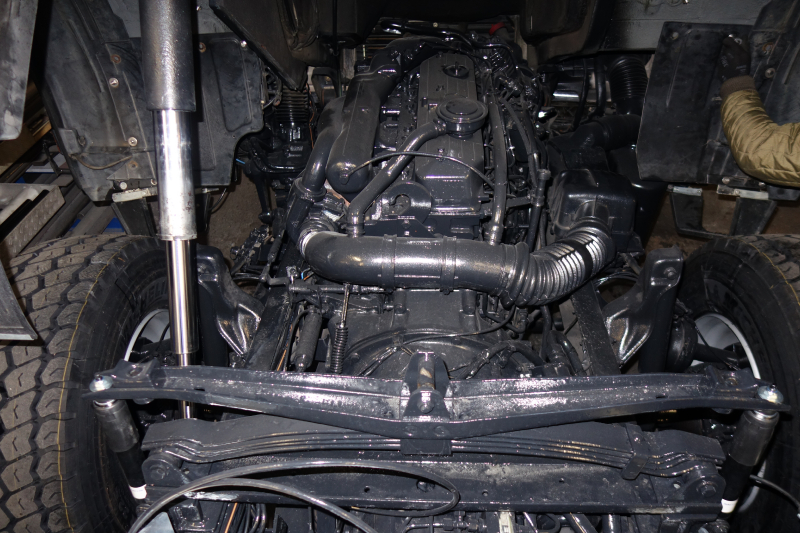

| Engine type | OM366 LA |
|---|---|
| Cubic capacity | 5958 |
| Number of cylinders | 6 |
| Horsepower | 240 jetzt 285 |
| Other | |

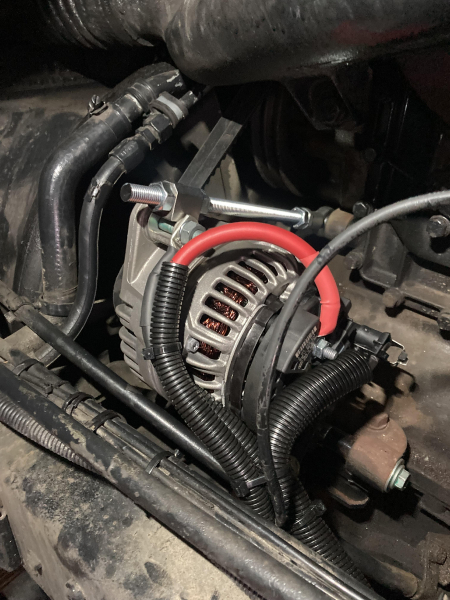

| Alison 4 Gang Automatik Getriebe, 150A Lichtmaschine von Mastervolt, | |
| Zulässiges Gesamtgewicht | 13,5t |
|---|---|
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
| Wheel base | 3,68m |
| Number of seats | 4 davon 2 in der Kabine mit Beckengurt |
| Tyre size | 385/65 R22,5 Trailerreifen |
| Rim size | Stahlfelgen |
| Type of tyre | Michelin XZY Baustellenprofil |

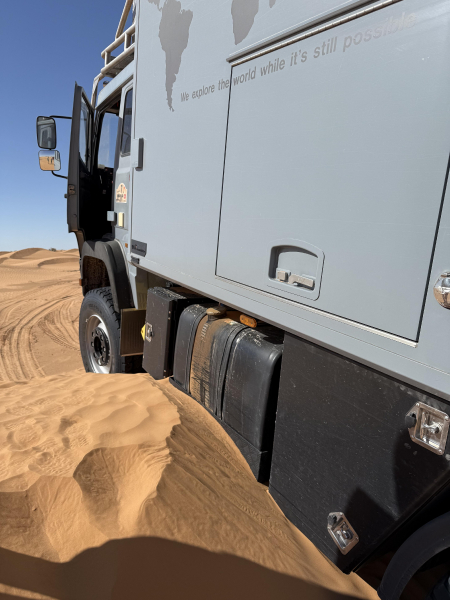

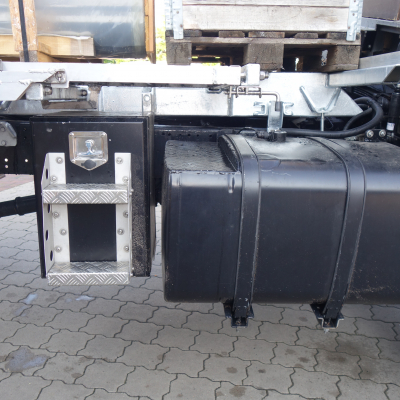

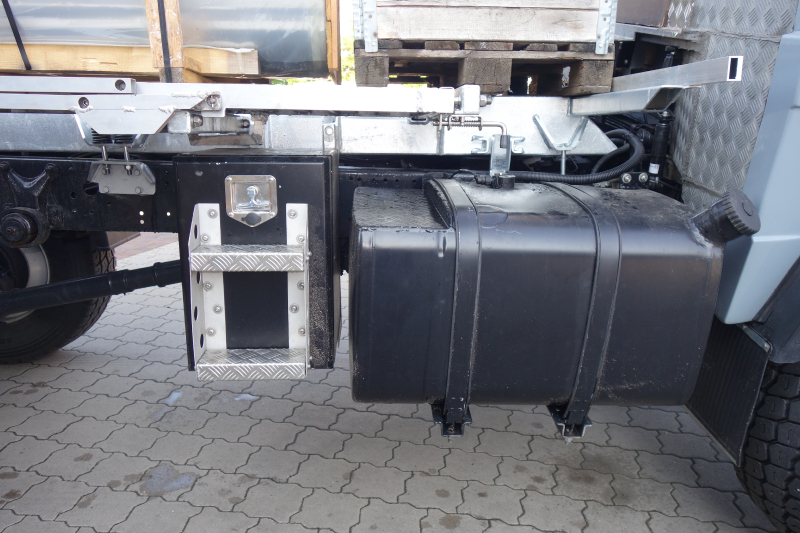

| Tank capacity | 300L + 195L |
| Diesel filter | no |
| Other | |

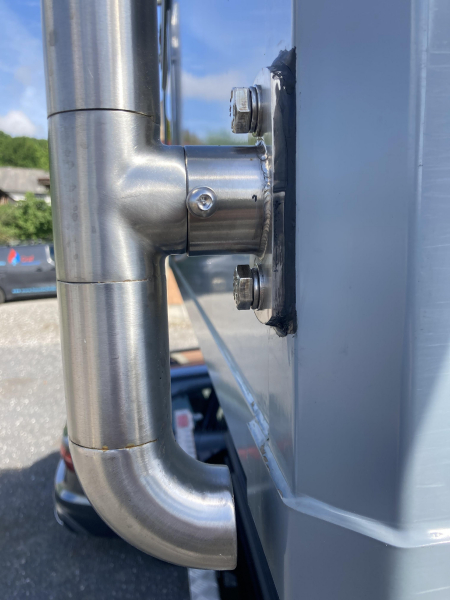

| Luftansaugung nach oben velegt mit Separfilter, Fahrerhaus Klimaanlage, Dachgepäckträger, Lampenschutzgitter, Motorvorwärmung, Hydraulischer Motorradträger Hebebühne, | |
| Permanent or manually selectable 4-wheel drive | Permanent |
| Diff locks | Mitteldifferenzialsperre, Hecksperre |

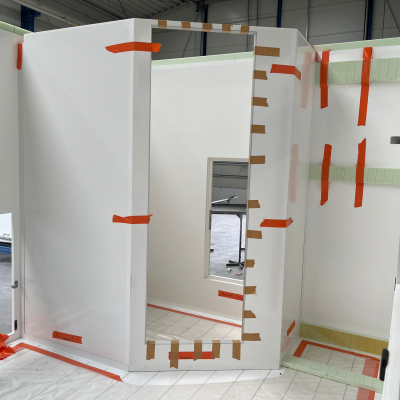

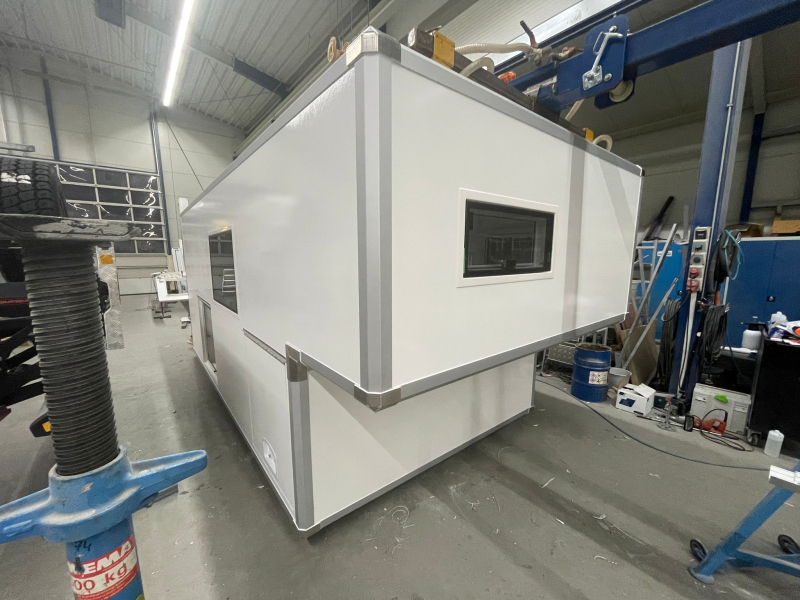

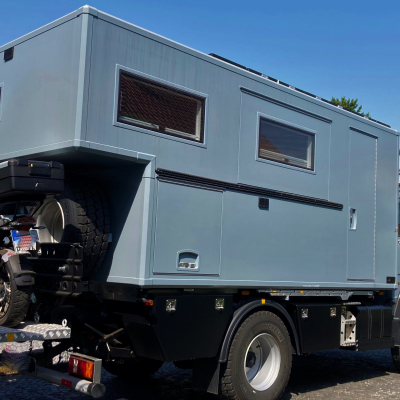

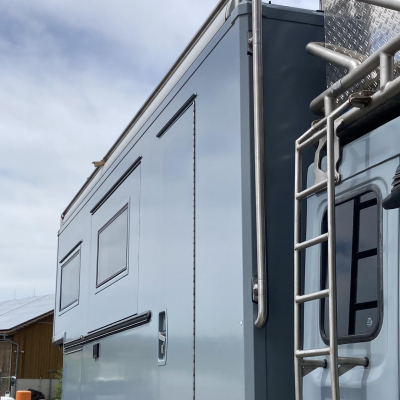

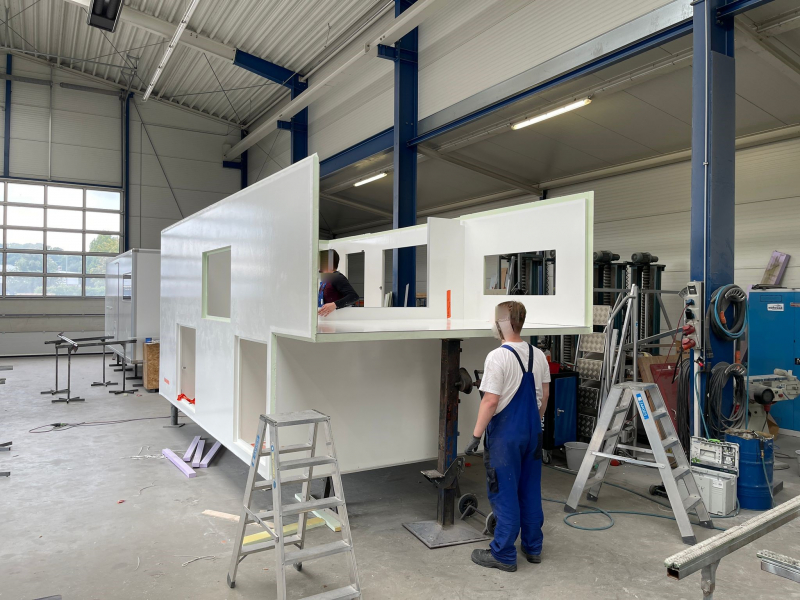

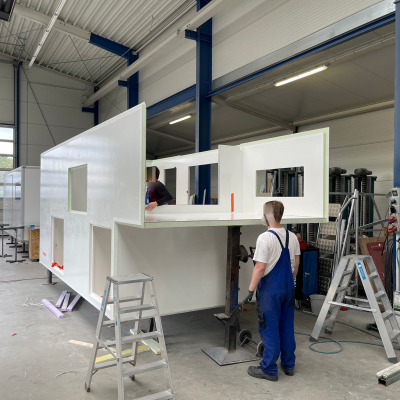

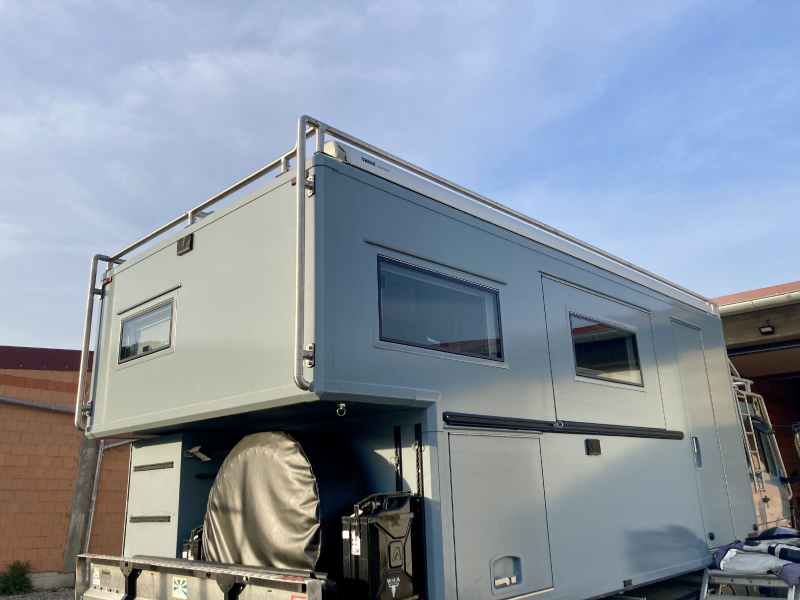

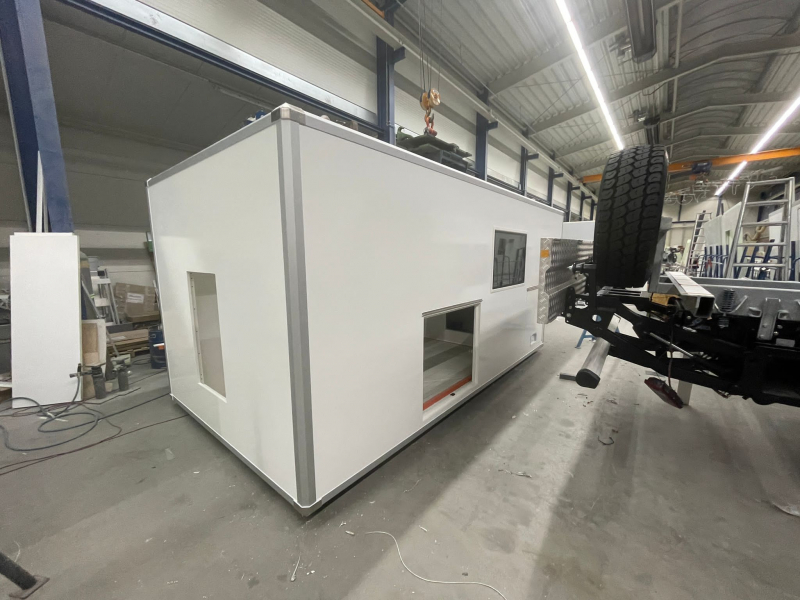

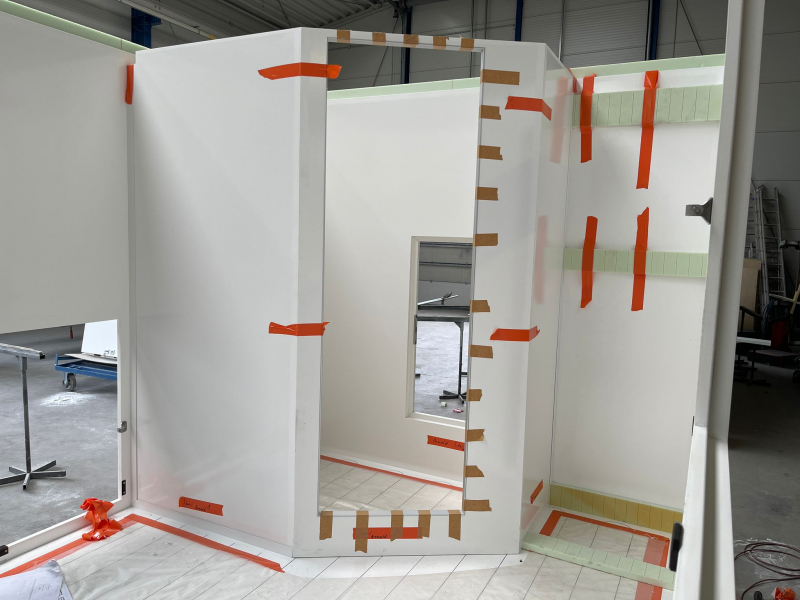

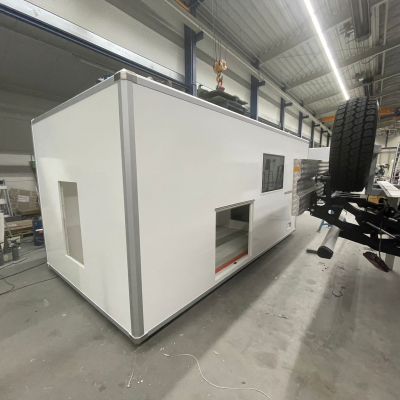

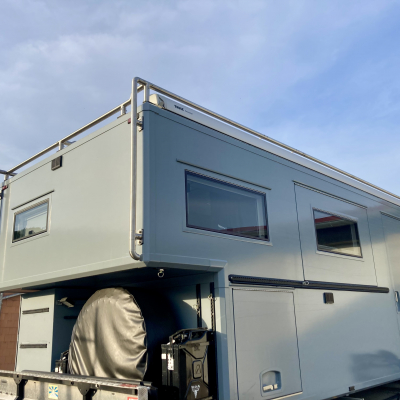

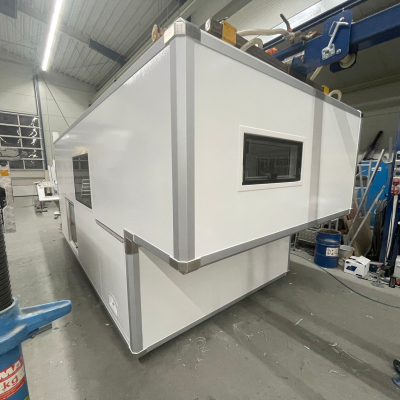

| Manufacturer of the cabin | Selbstaubau mit Leerkabine von BoxManufaktur |
|---|---|
| Inner dimensions (LxWxH) | 5,35x2,38x2,10 |
| Outer dimensions (LxWxH) | 5,47x2,50x2,25 |
| Cabin material | GFK |
| Kind and thickness of insulation | XPS 60mm |
| Number of beds | 2 mit 2 in der Dinette |
| Windows | 4x Outbound, 2x Dachlucke Outbound, Bullauge von KCT, |

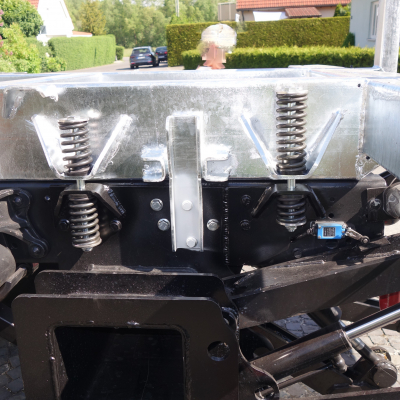

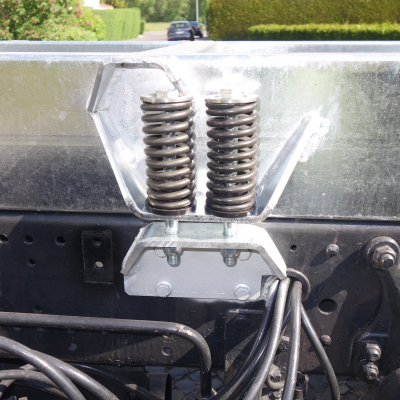

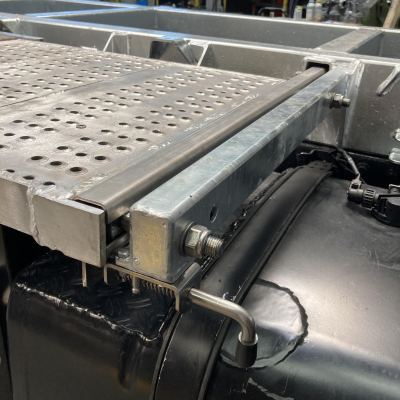

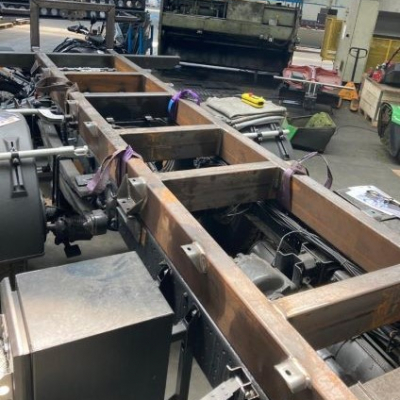

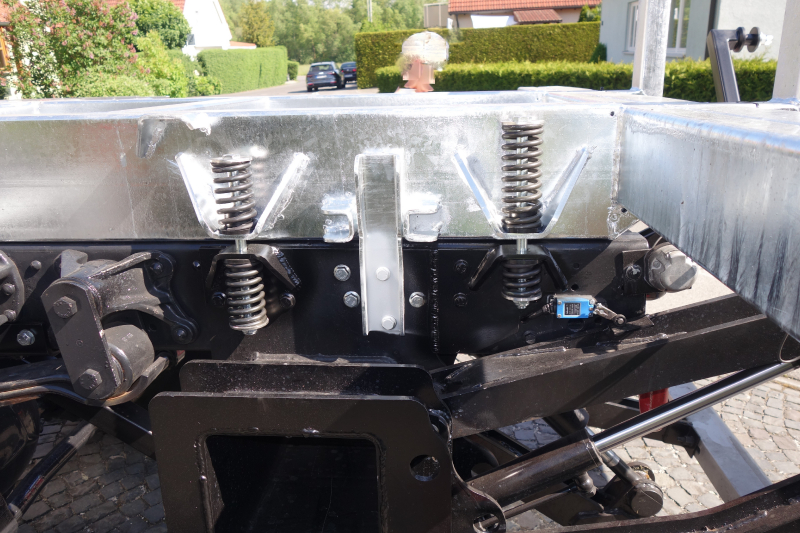

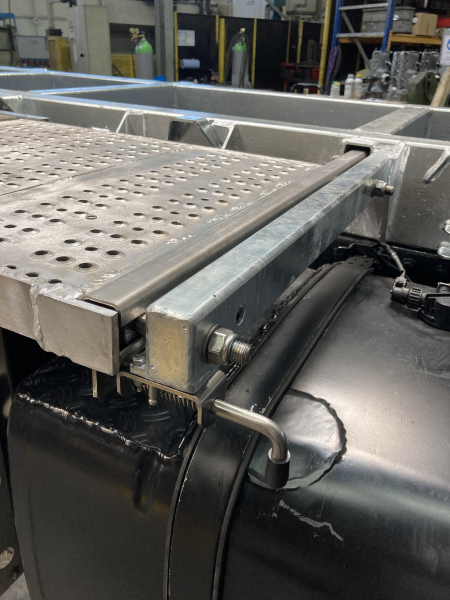

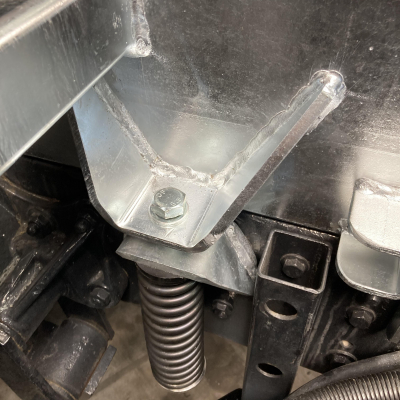

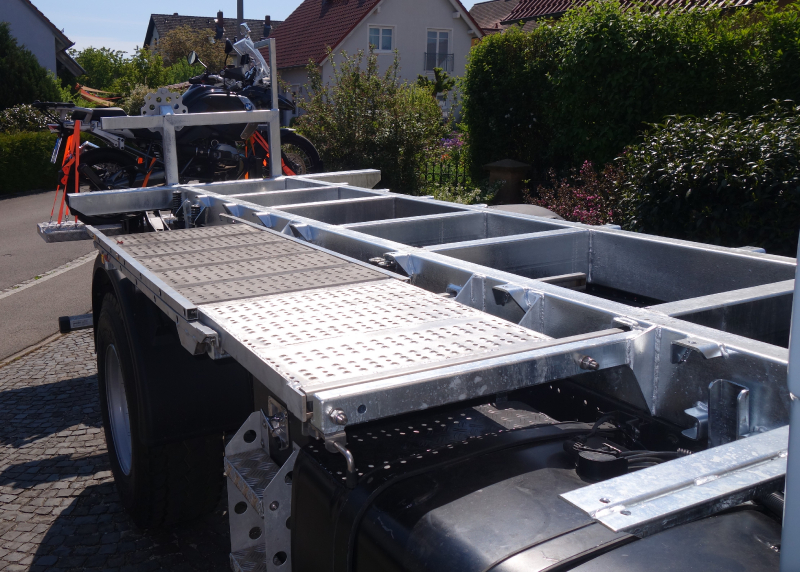

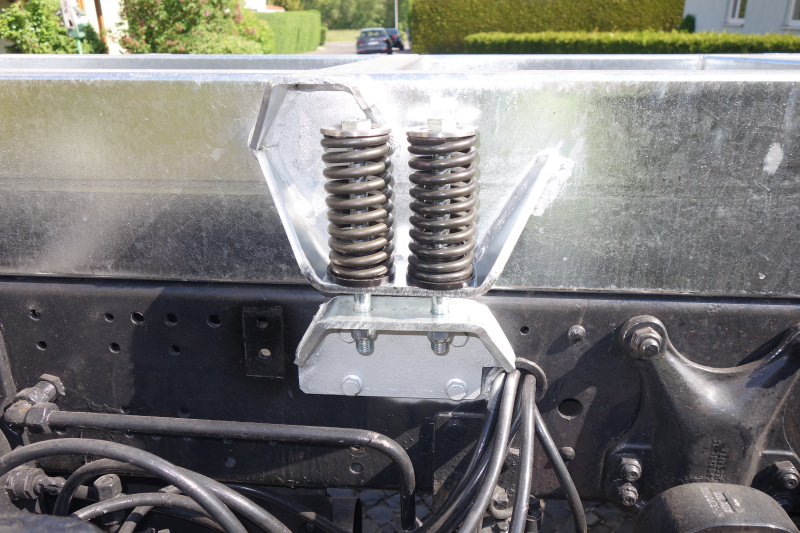

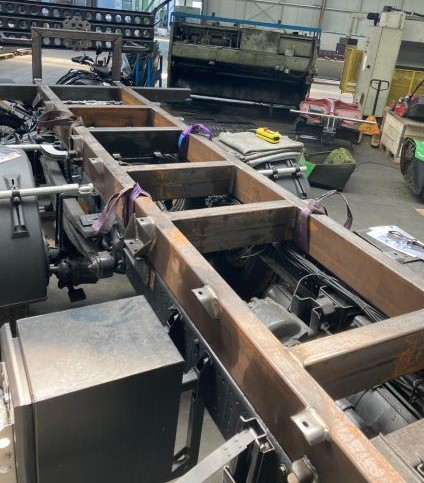

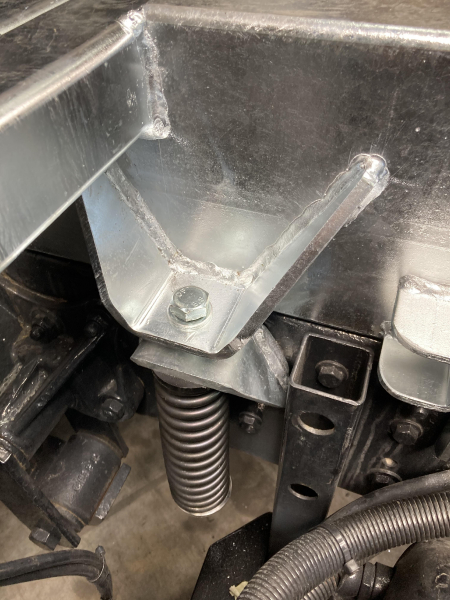

| Subframe | Mittelgelagerter Federrahmen 200X80 Rechteckrohr |
| Other | |

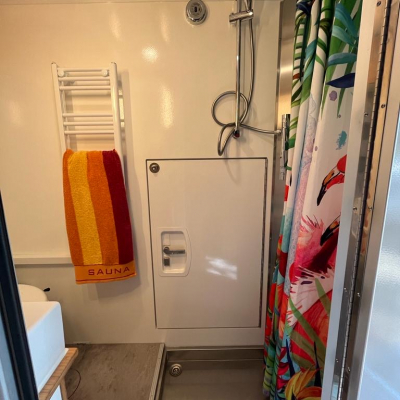

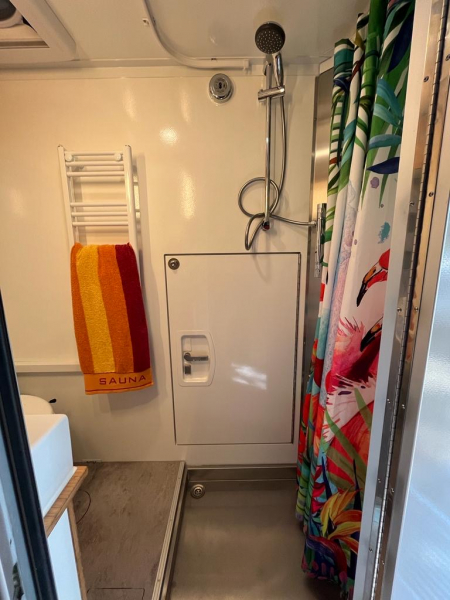

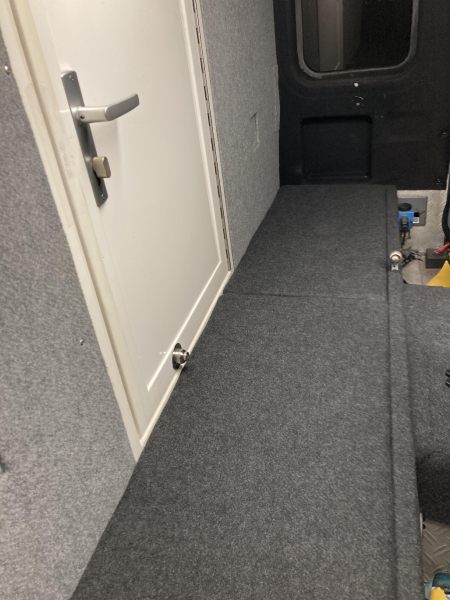

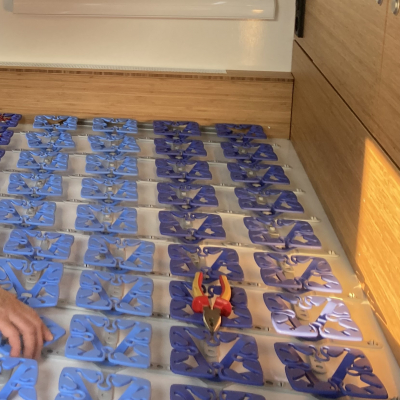

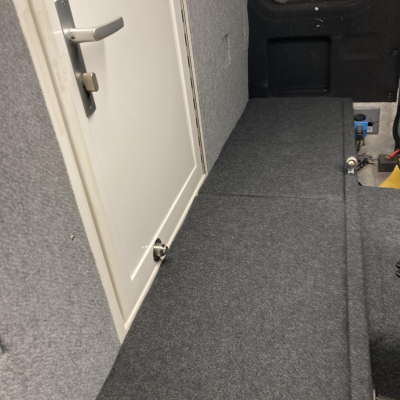

| Durchgang zum Fahrerhaus, Dusche und Toilettenteil gleich mitgeliefert, eingelassene Fußbodenheizung, überaus termingerechte und Maßgenaue Lieferung von Boxmanufktur! | |

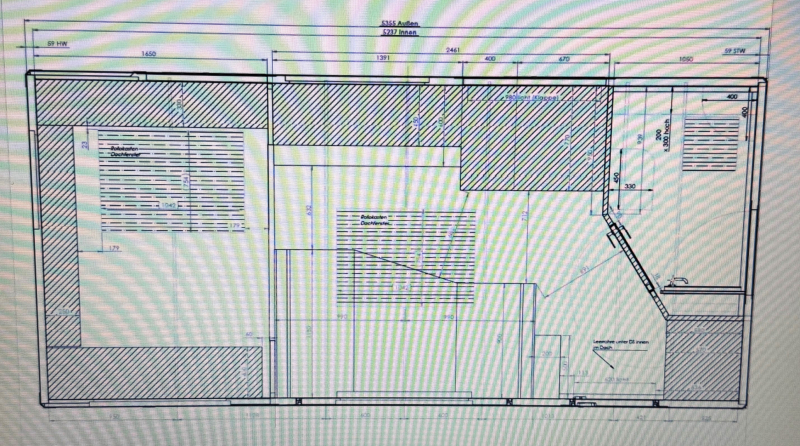

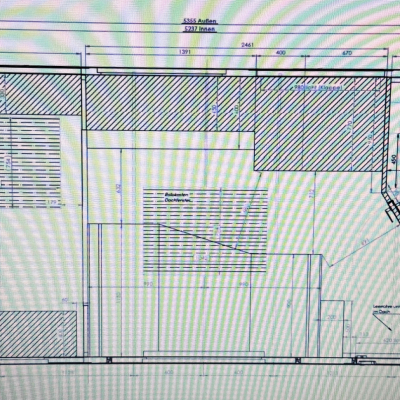

| Explanation of floor plan | |
|---|---|

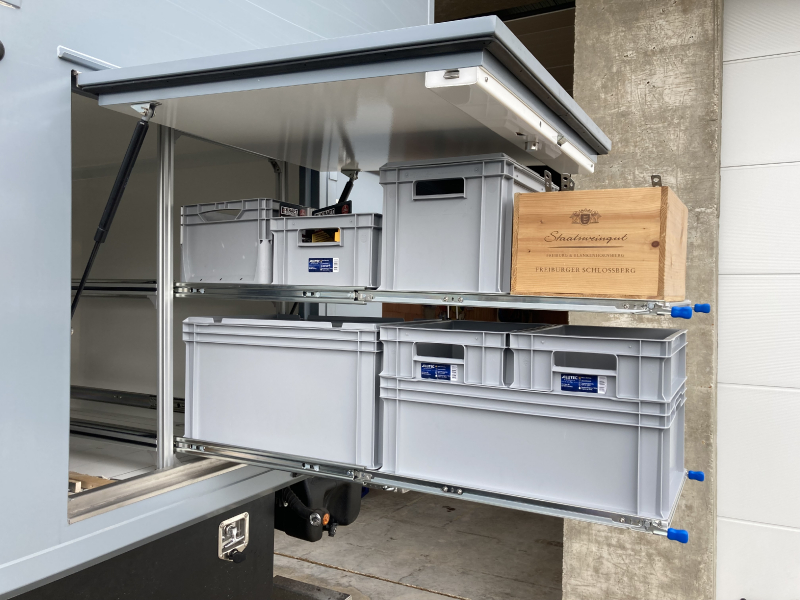

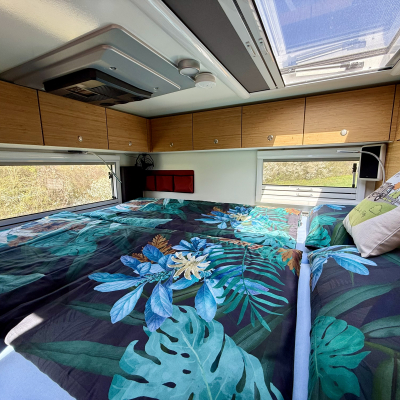

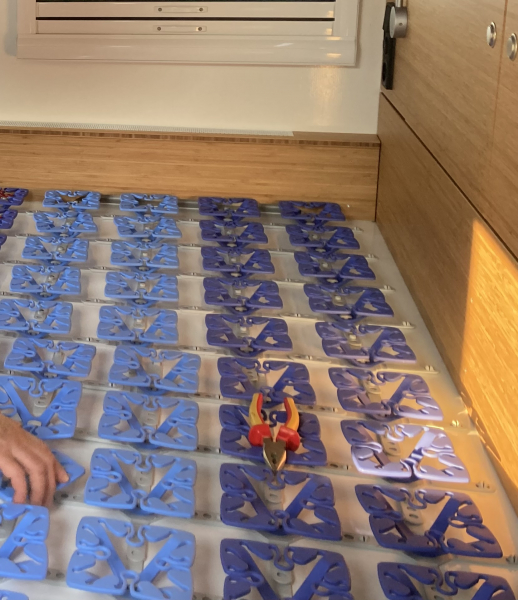

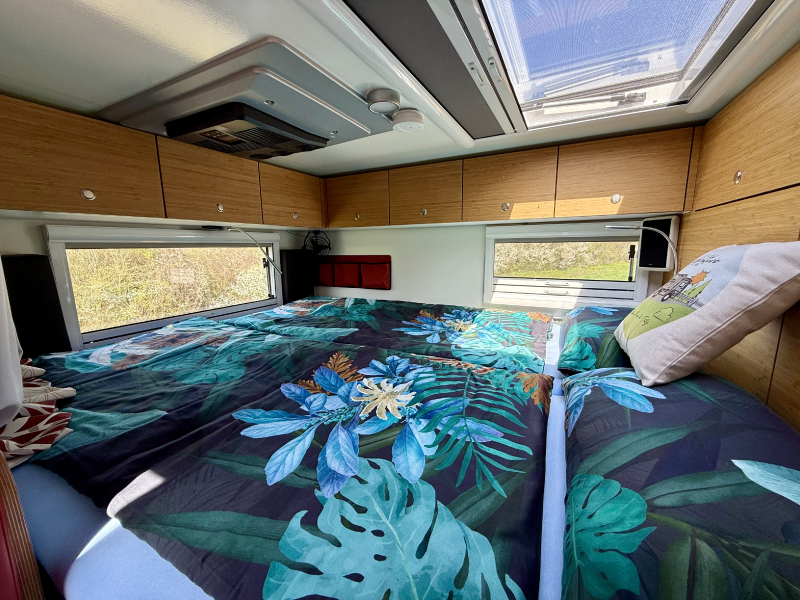

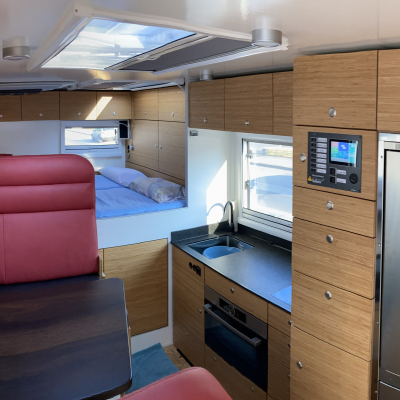

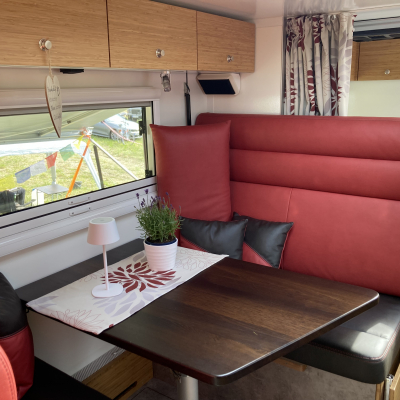

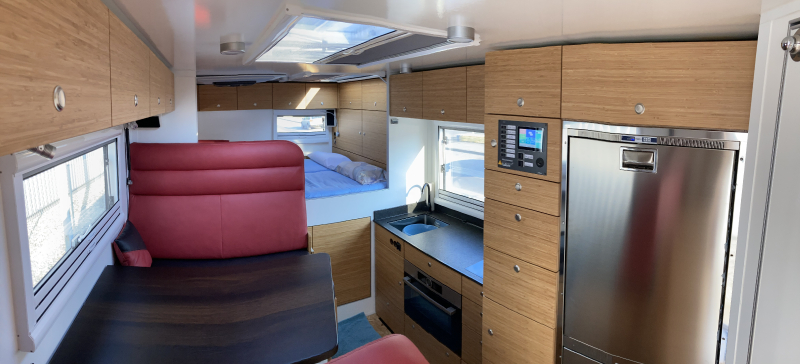

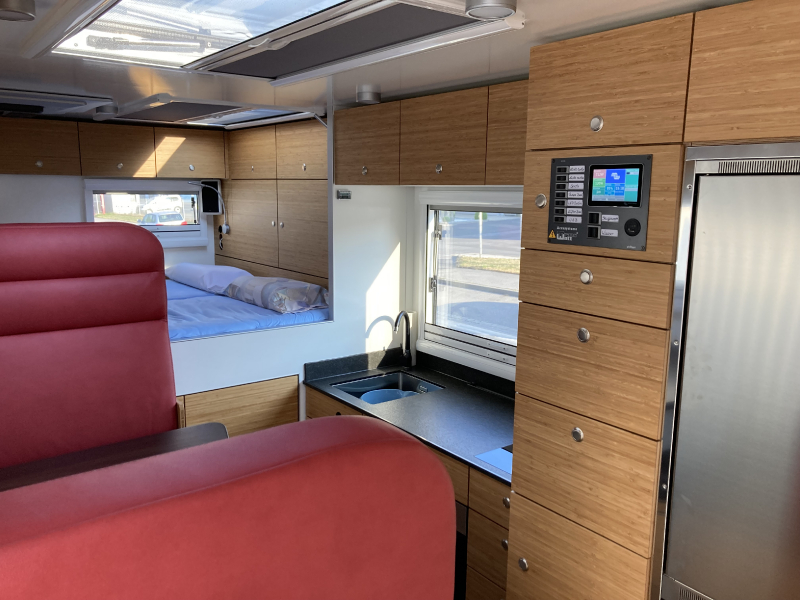

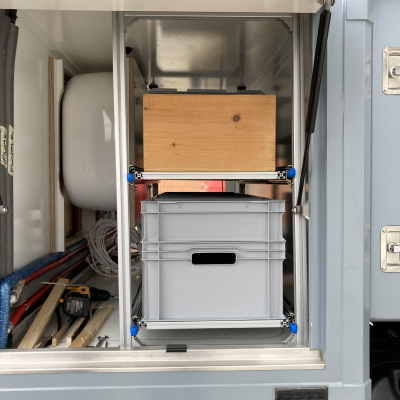

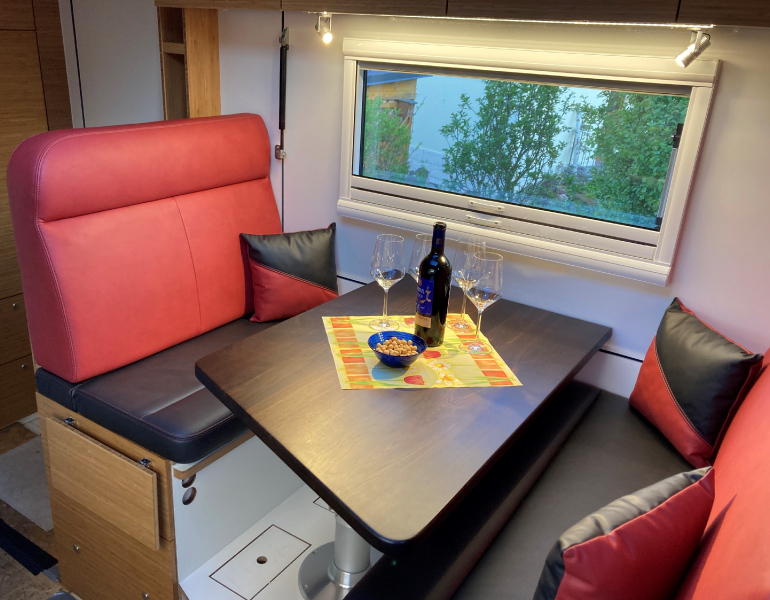

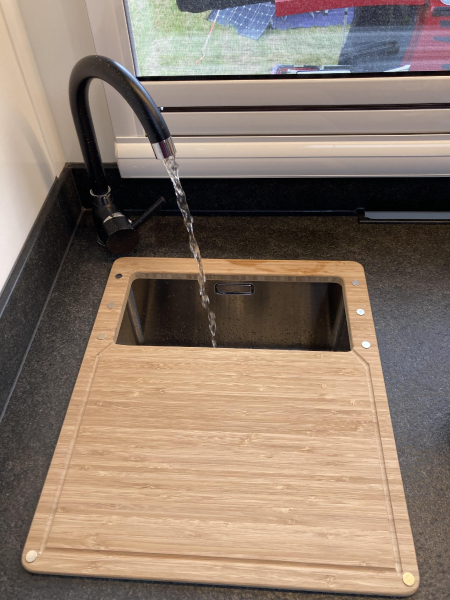

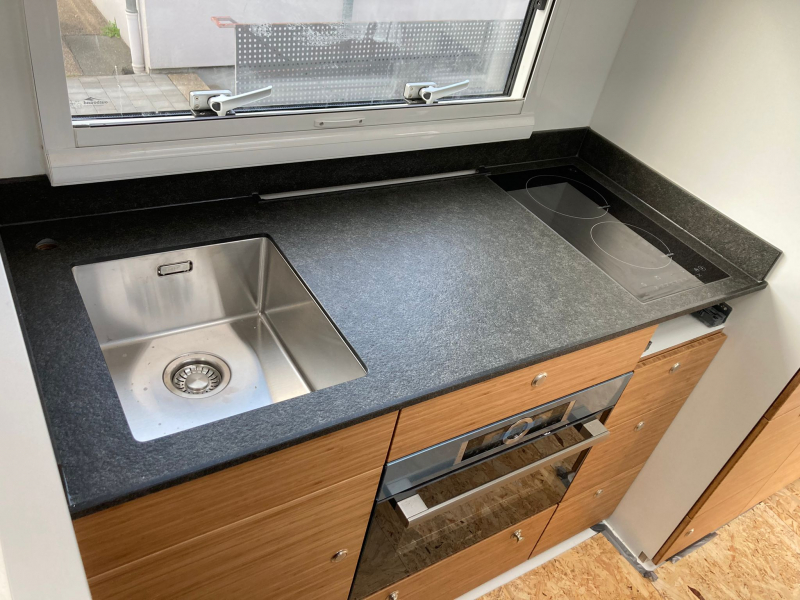

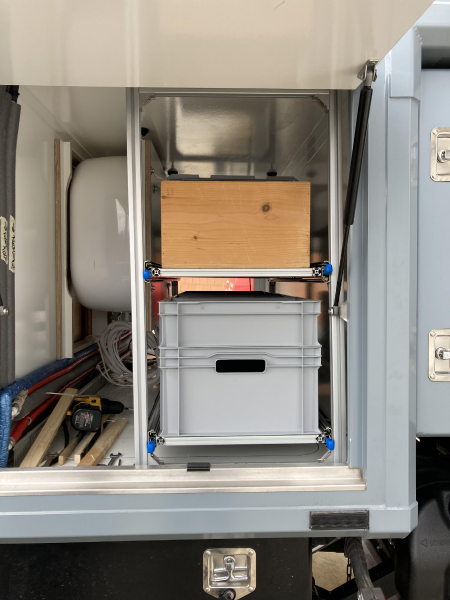

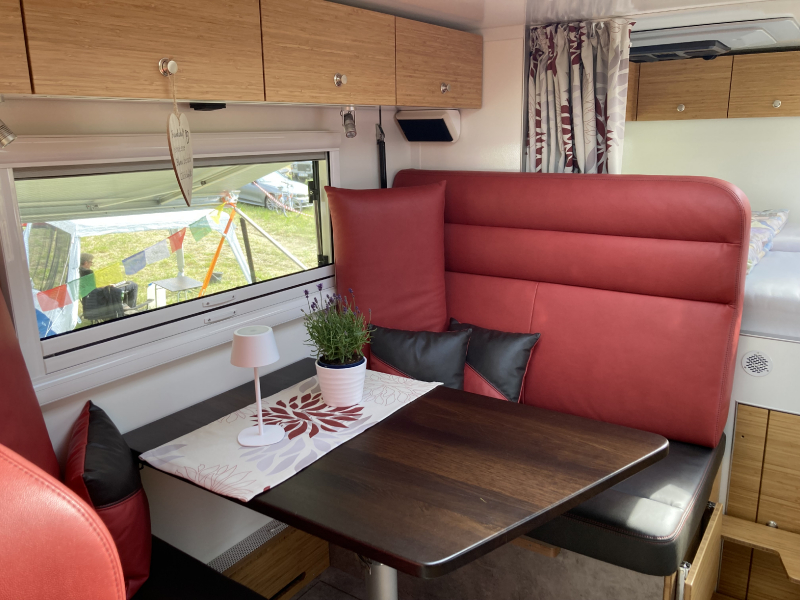

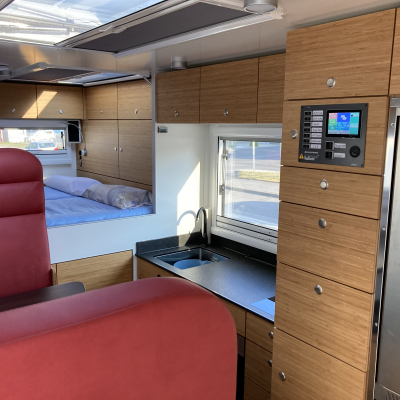

| Bett 1,60x200, Küchenplatte Stein 10mm, voll elektrisch kein Gas, Dinette 95 auf 120X195, Tisch Räuchereiche Absenkbar, zwei Beckengurte in Fahrtrichtung, große Panoramaklappe, Durchgang zum Fahrerhaus 99X66cm, zwei Türen mit Faltenbalk, Fußbodenheizung mit Handtuchheizkörper und Flächenkonvetoren ums Bett, Heckgarage mit Schwerlast Regalauszug, ausreichend Platz im Gang, großer Kleiderschrank und Schuhschublade am Eingang. |

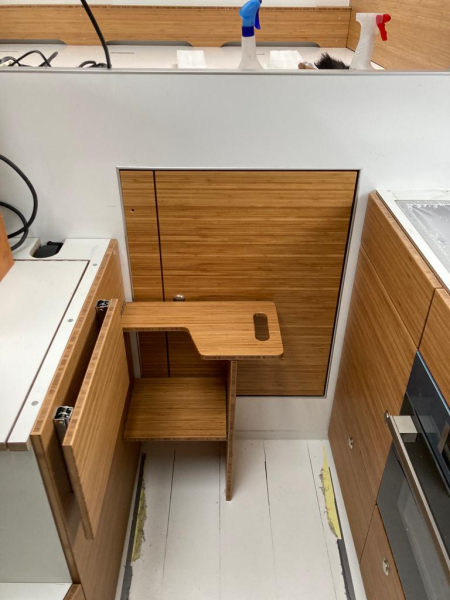

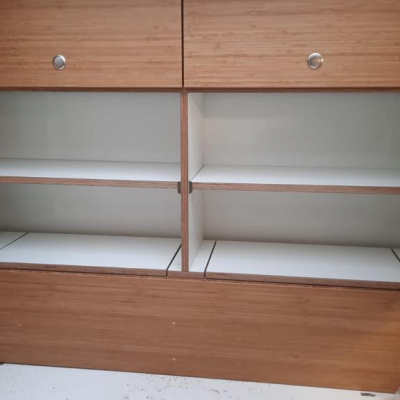

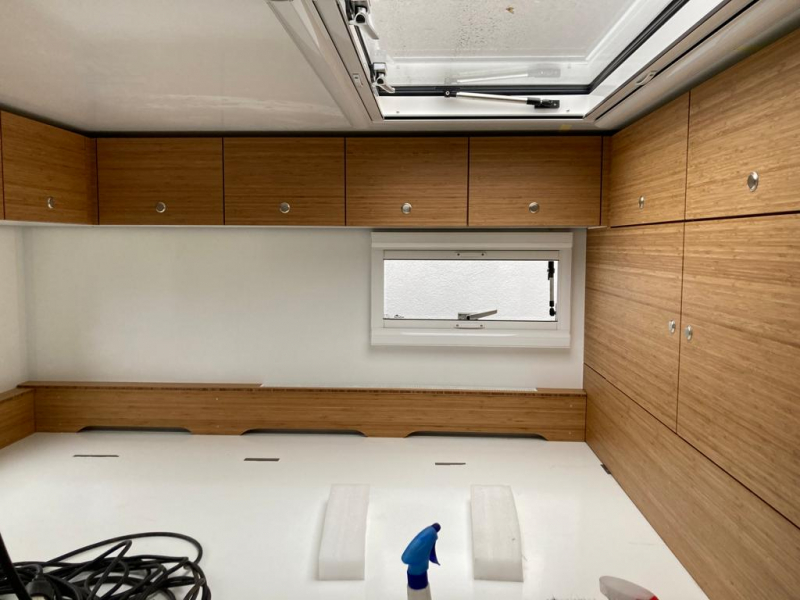

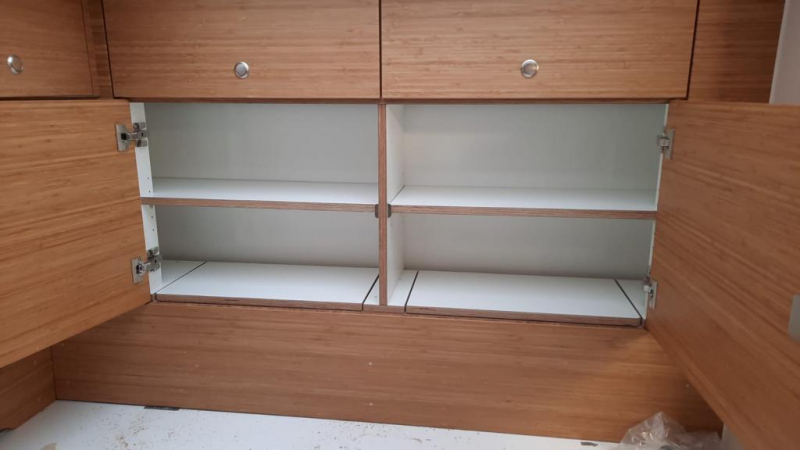

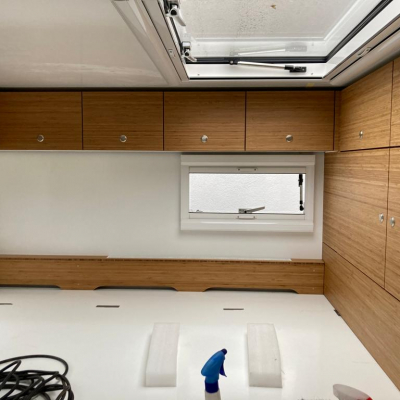

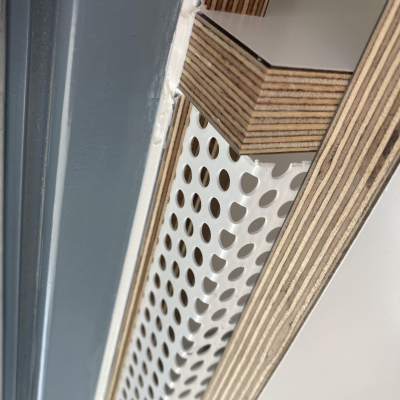

| Material of furniture | Korbus 19mm Birke HPL Mehrschichtplatte, Front Bambus 3 fach verleimte Platte |
|---|---|
| Other | |

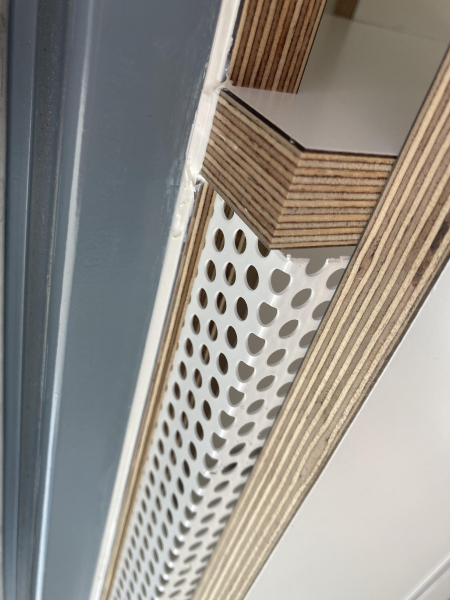

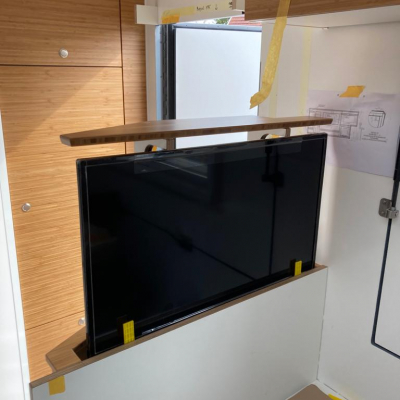

| Ohne Umleimer, Metal Push lock, umlaufende Staufächer im Bettbereich, alles 2 cm hinterlüftet, Klappleiter ins Bett, el. ausfahrbarer Fernseher, Tiefe Auszüge alle mit Schwerlast Selbsteinzug. | |

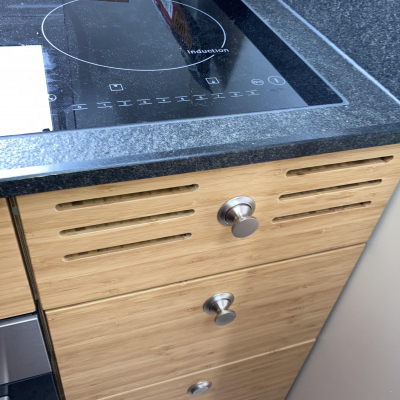

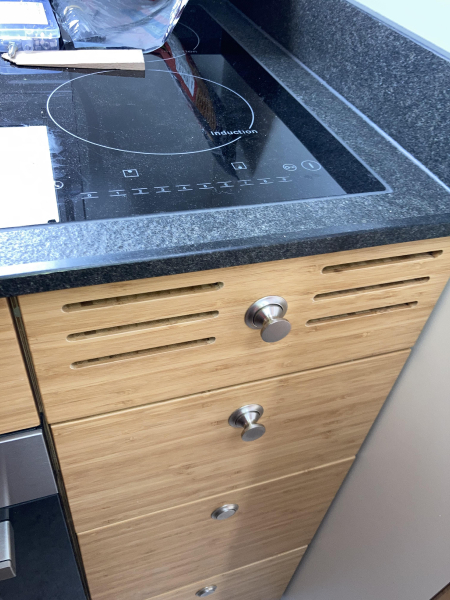

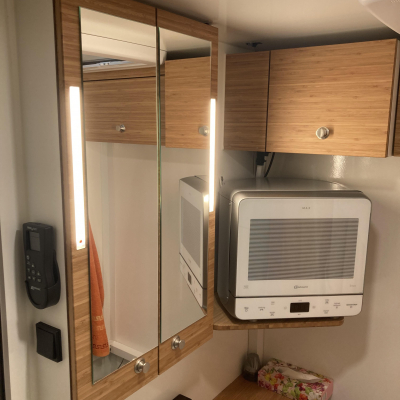

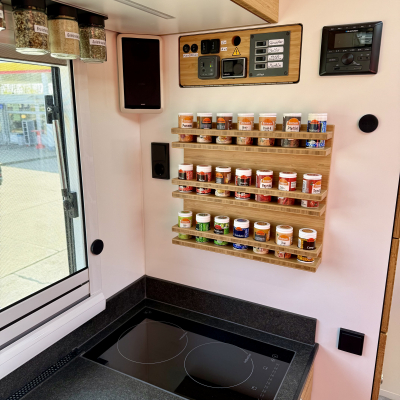

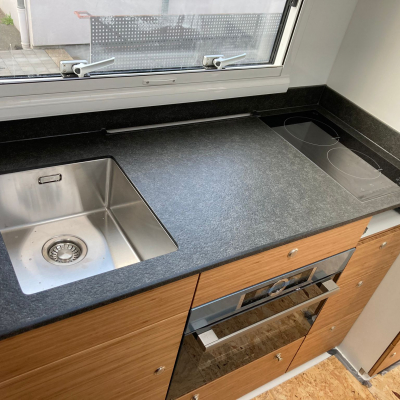

| Cooking stove | Backofen von Bosch Haushaltsgerät 45cm hoch mit Mikrowelle und Grillfunktion 1~ mit 2800W, ein zweiplatten Induktionskochfeld mit 2500W. |
|---|---|
| Gas installation | keine |
| Other | |

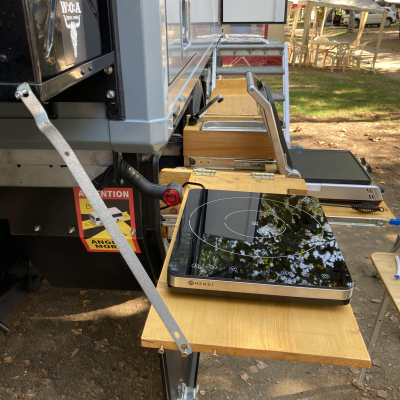

| In der Außenküche einInduktionskochfeld mit 2000W, und Sage Kontaktgrill 2200W Sowie einen außen.petromax Grill und Dreibein. | |

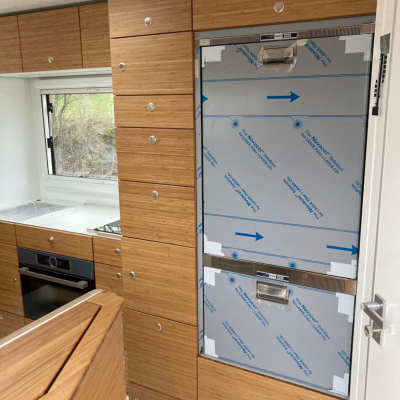

| Manufacturer and type of fridge / cooler | Vitrifigo 250 BX |
|---|---|
| Other | |
| 160 Liter Kühlschrank, 80 Liter Gefrierschrank | |
| Voltage in the chassis | 24V im Chassis, |
|---|---|
| Voltage in the cabin | 24V im Aufbau |
| Charging converter 24V-12V | 24/12 30A für die Musikanlage |
| 110V / 230V in the cabin? | yes |

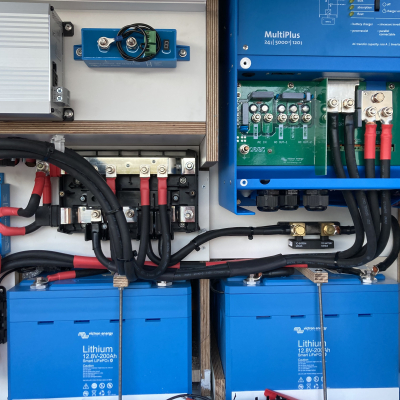

| Inverter | Victron Mulitplus 5KW |
| Other | |

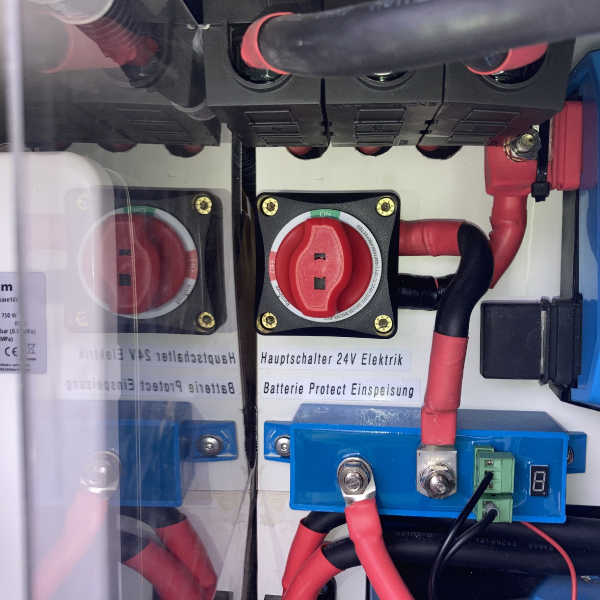

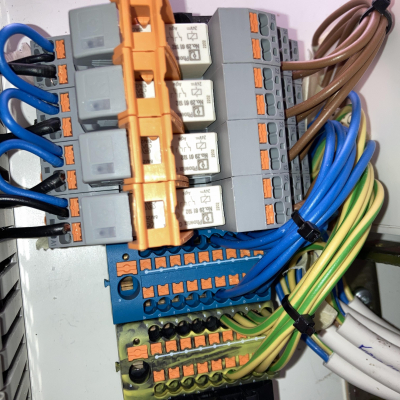

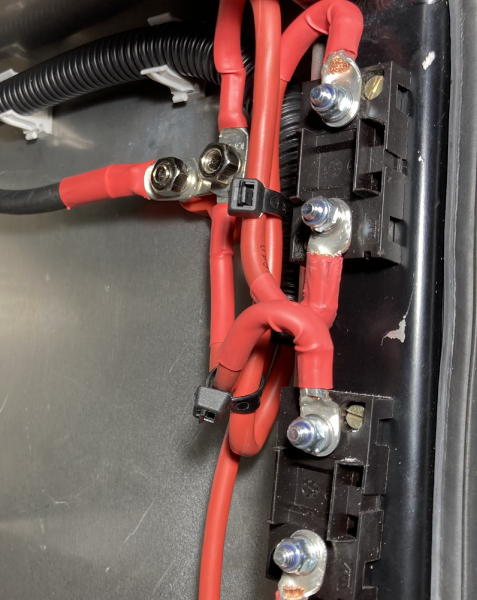

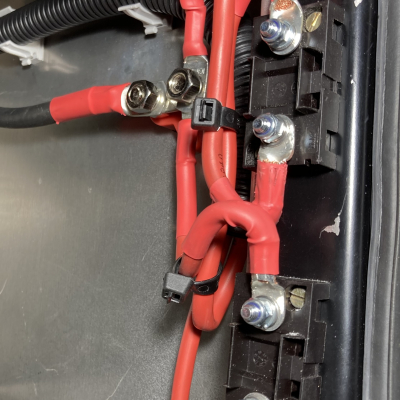

| Klimaanlage und Kühlschrank auf 24V direkt, allpolige Absicherung, je ein Hauptschalter pro Batterie Strang. | |
| Capacity of batteries in the cabin | 600Ah bei 24V |
|---|---|
| Battery type | Victron Litium Ionen 6x 12V 200A in je 3 Stränge aufgeteilt wegen kleinerer Bauart und redundanz. |

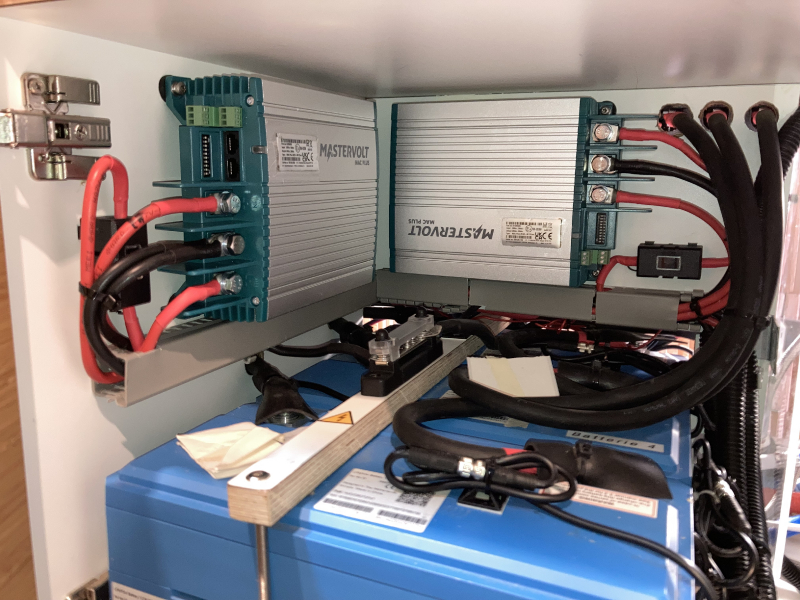

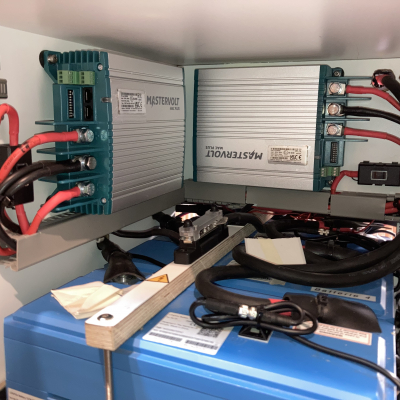

| Battery charger for cabin batteries | Solarregler Victron 2X30A, 2xDC/DC 24/24V 50A von Mastervolt um über die Fahrzeugbatterie aufzuladen. (Laden während der Fahrt) |
| Battery management | Victron Bussystem |

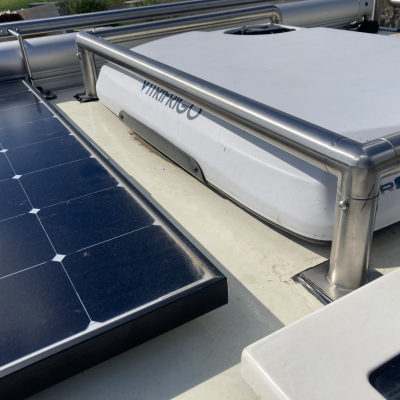

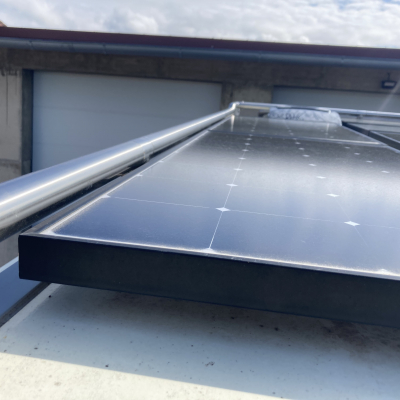

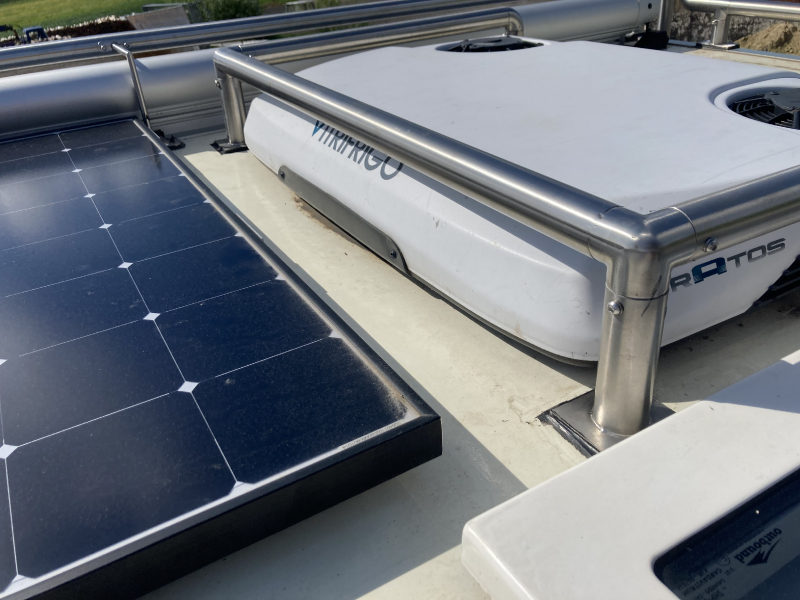

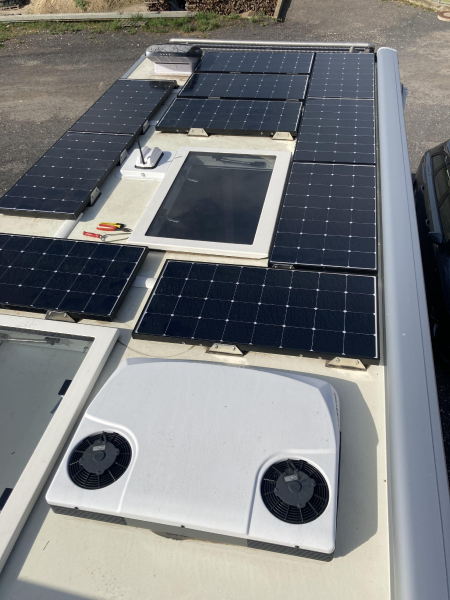

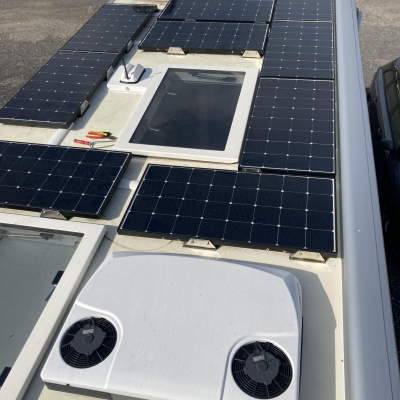

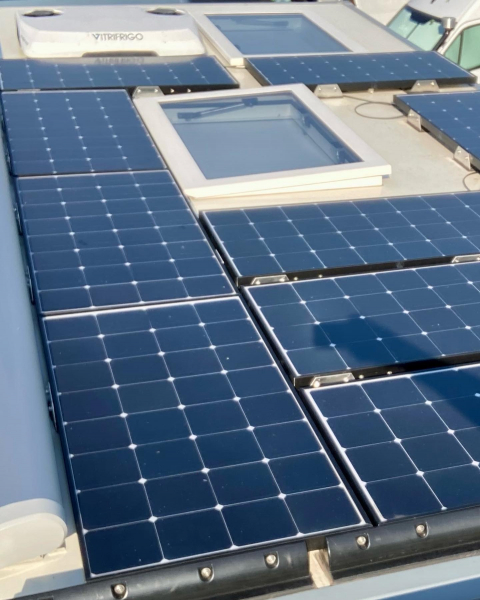

| Solar capacity | 10x110 Watt |
|---|---|
| Solar controller | Victron 2x30A |
| Fuel cell | no |
| Power generator | Honda 1KW für den Notfall |
| Manufacturer and type of heating system | Webasto Hi Altitute 9,5 KW |
|---|---|
| Warm water processing | Isotemp Rechteck Boiler 16 Liter, el. beheizbar 700W, oder über die Heizung, oder über das Kühlwasser wenn gefahren wird. |

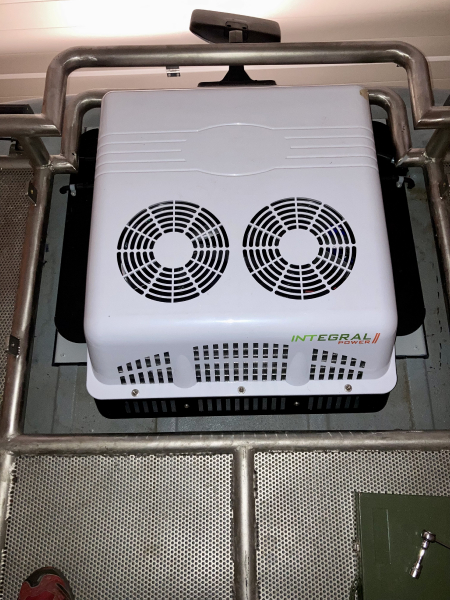

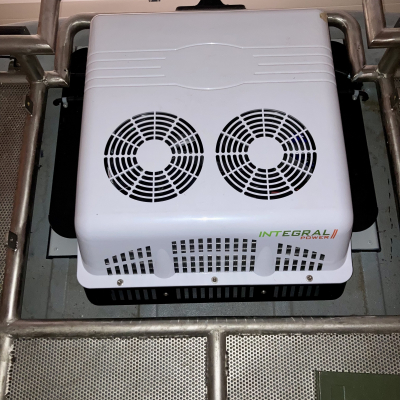

| Cab heating | Dachklimaanlage von Bergstrom |
| Other | |
| 6KW hätte gereicht. :(, durch die 6 cm Isolierung ehr warm, da die el. Geräte ja auch Eigenverbrauch haben und den in Wärme abgeben. | |
| Explanation of gas system | |
|---|---|
| Voll elektrisch |

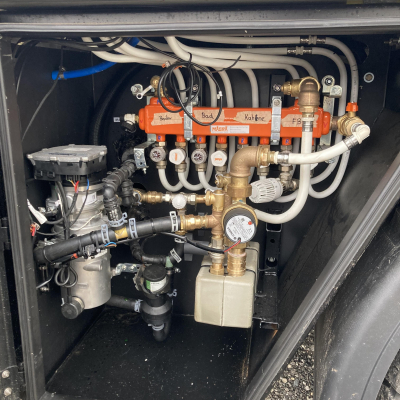

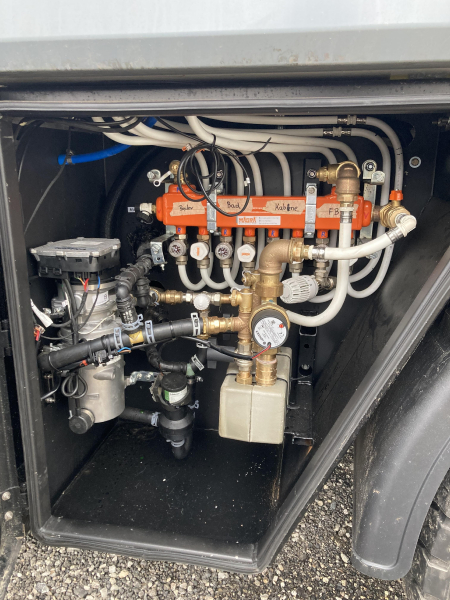

| water flow | Kunststoff Verbundrohr verpresst aus der Haustechnik |
|---|---|

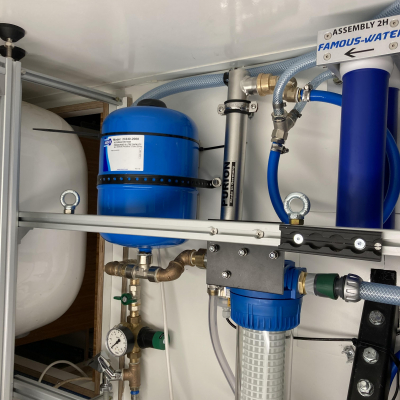

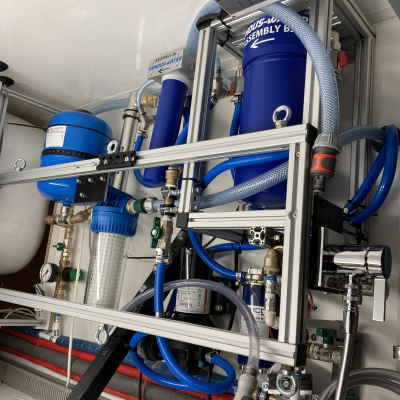

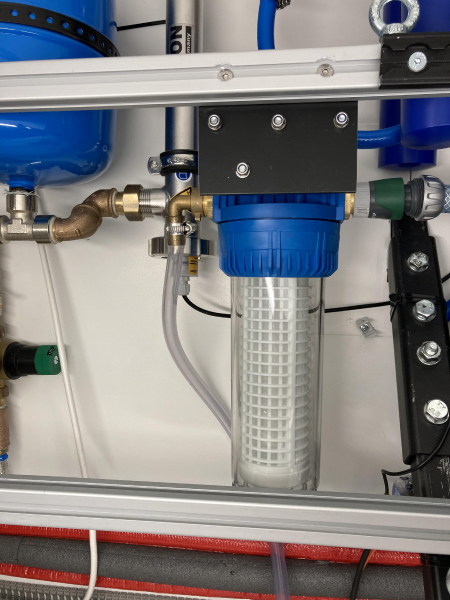

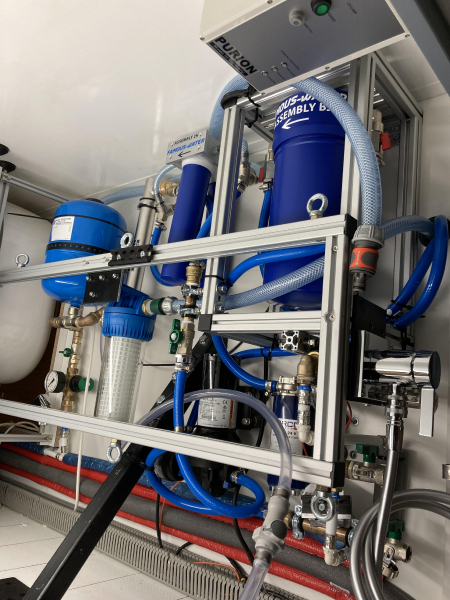

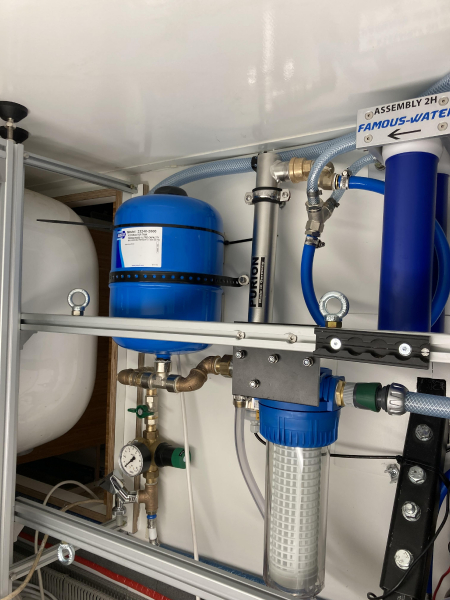

| Water filtration system | Famos Water, 4fach Keramik Eingangsfilter vor dem Tank, 2X Aktivkohle nach dem Tank und UV Lampe |

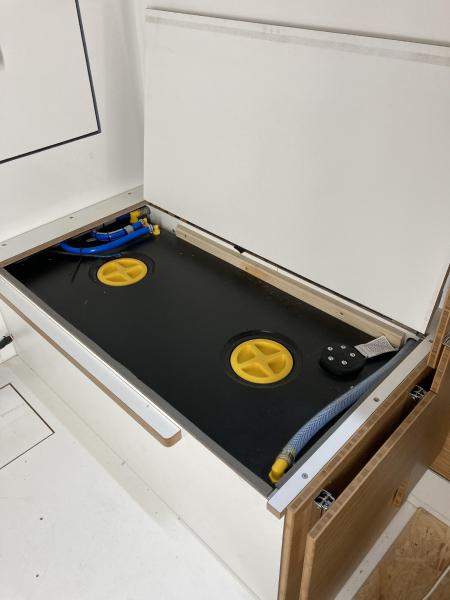

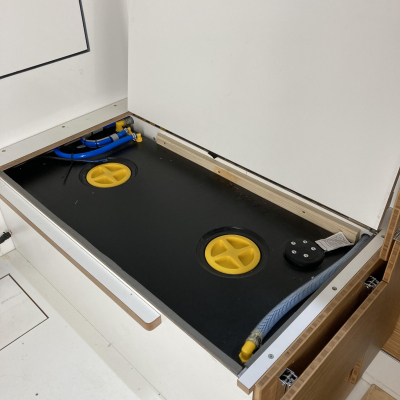

| Capacity of fresh water tank(s) | 420 Liter |
| Capacity of waste water tank(s) | 95 Liter |
| Other | |
| beide von FT Design | |

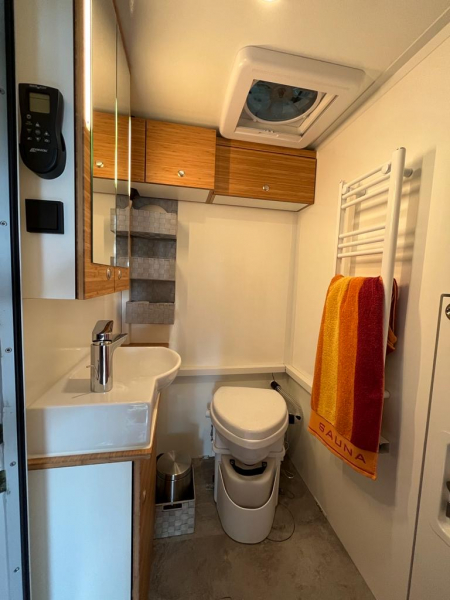

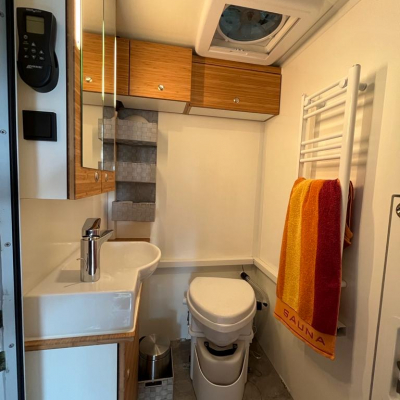

| Manufacturer and type of toilet | Nature head Trockentrenntoilette |
|---|---|
| Capacity of black water tank | - |
| Other | |
| Würden wir wieder so machen. | |

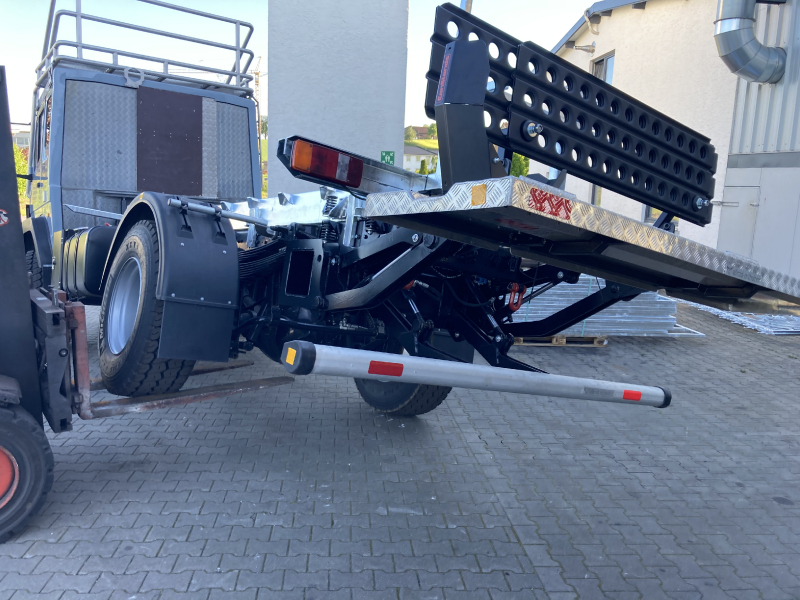

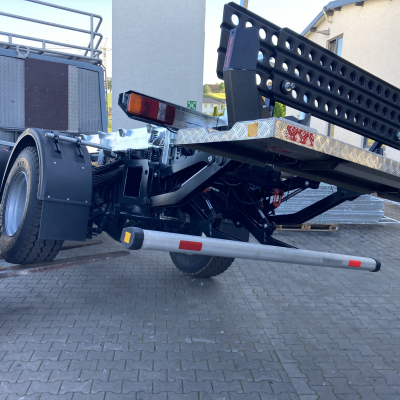

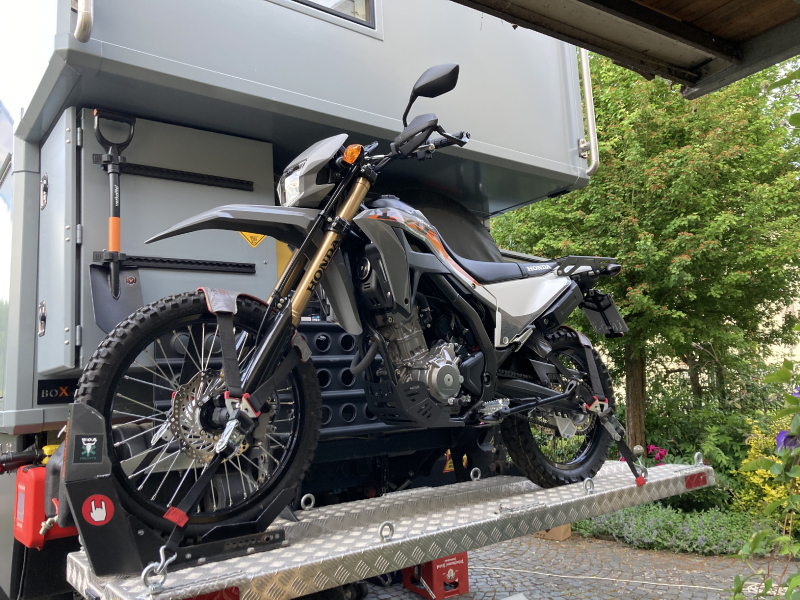

| Rear carrier | Hydraulischer Motorradheckträger |
|---|---|

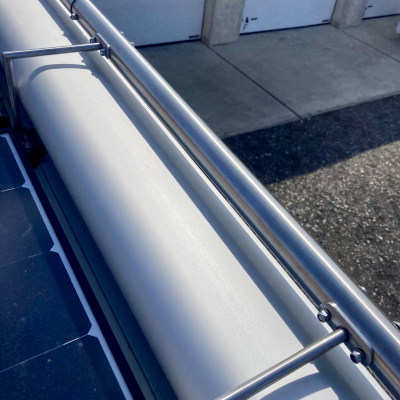

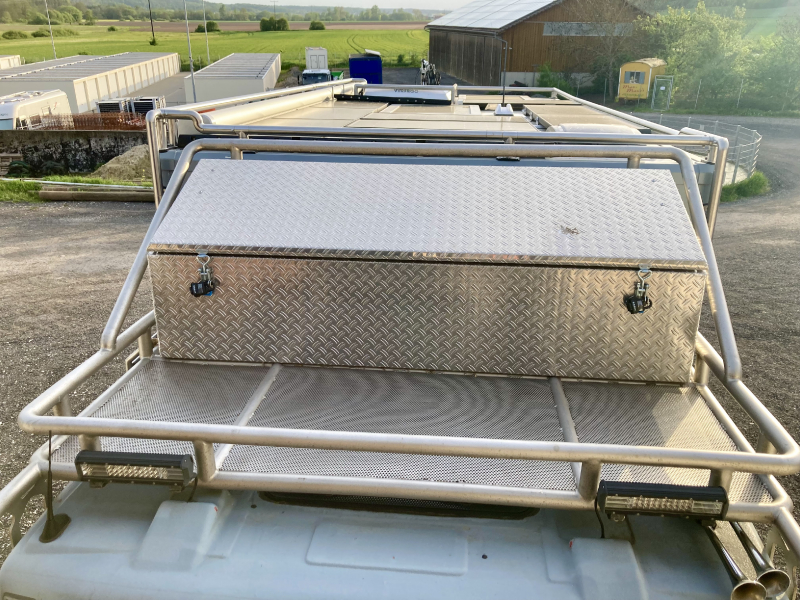

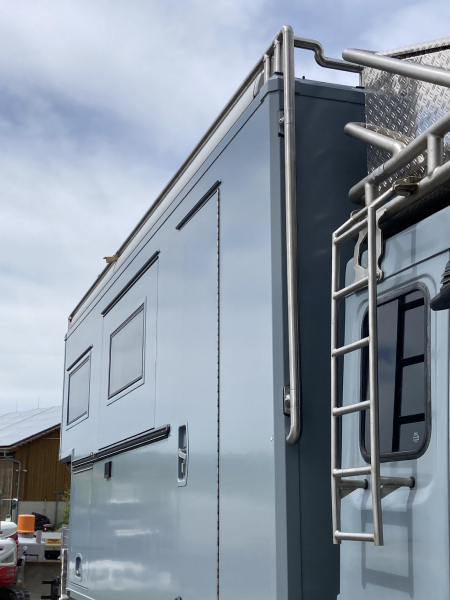

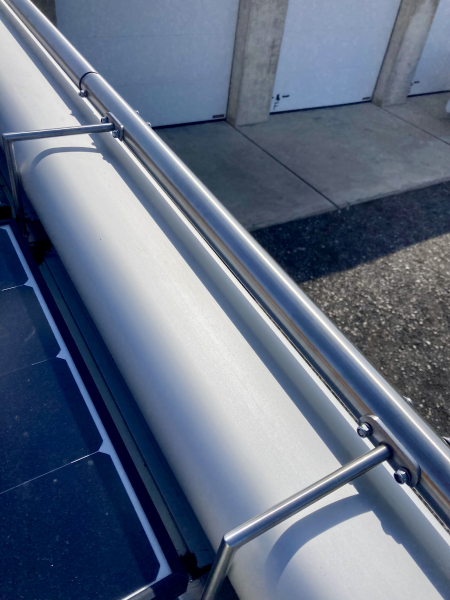

| Roof rack | Edelstaht mit 43er Rohr |

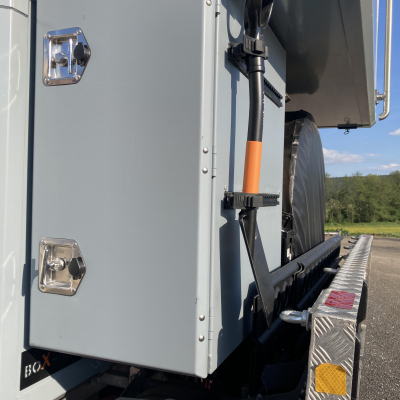

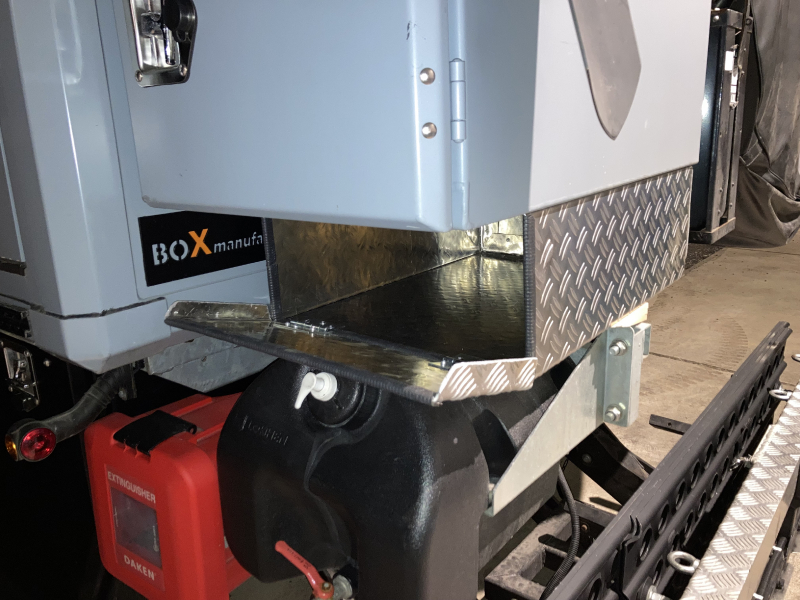

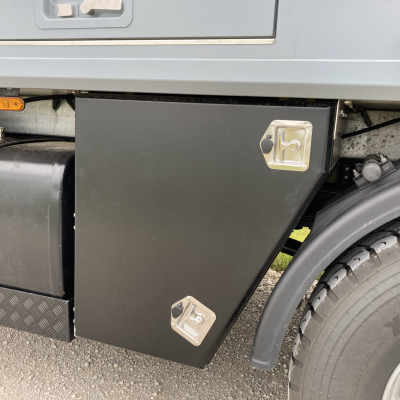

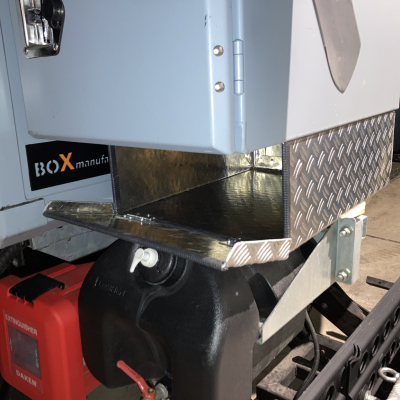

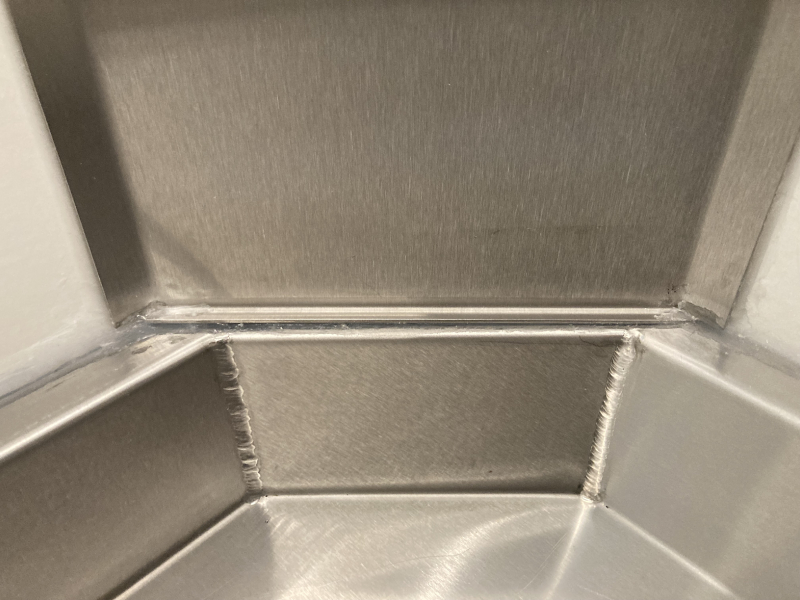

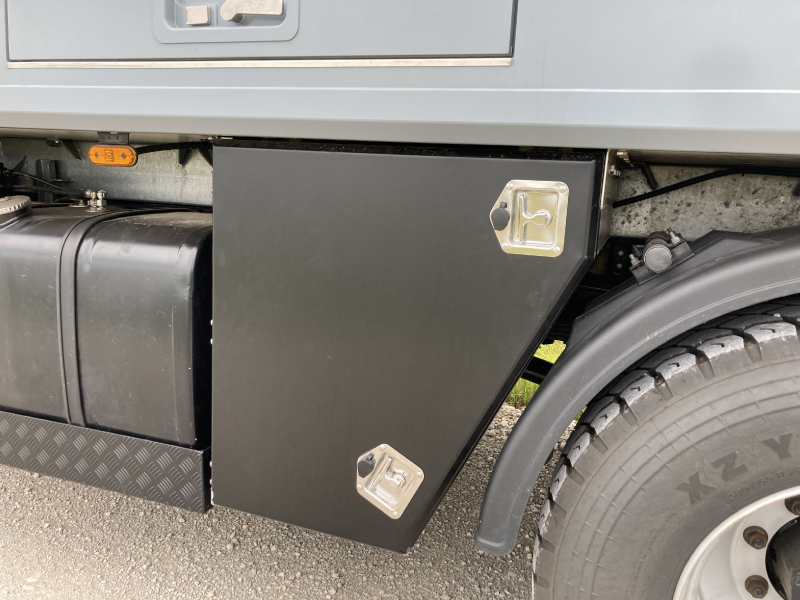

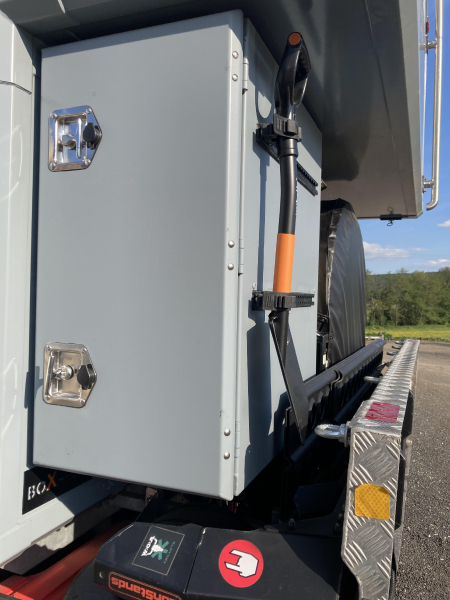

| Storage boxes | 7X Edelstahlhaus Aluminium und Pulverbeschichtet |

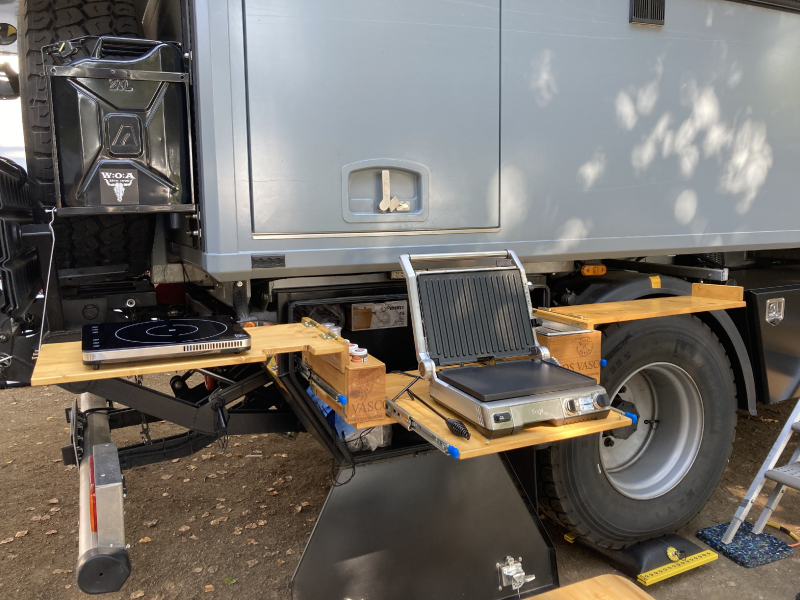

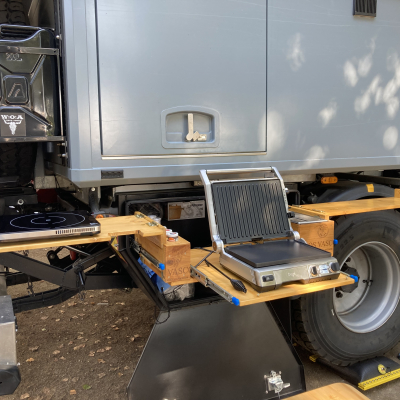

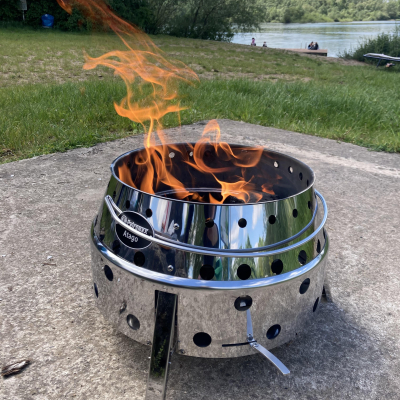

| Outside cooking facilities | Kontaktgrill , Induktionskochfeld Hendy, Feuergrill von Petromax, |

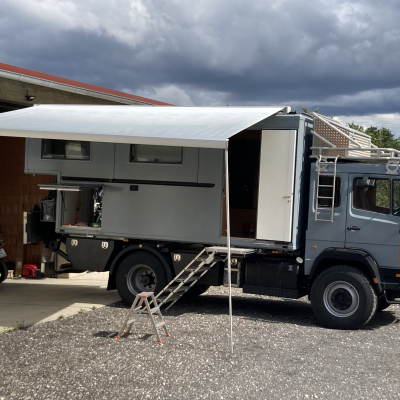

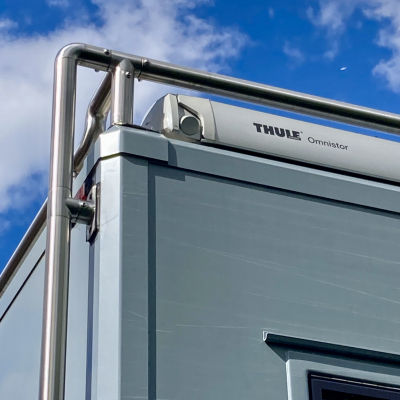

| Awning | Thule 5,5m |
| Other | |

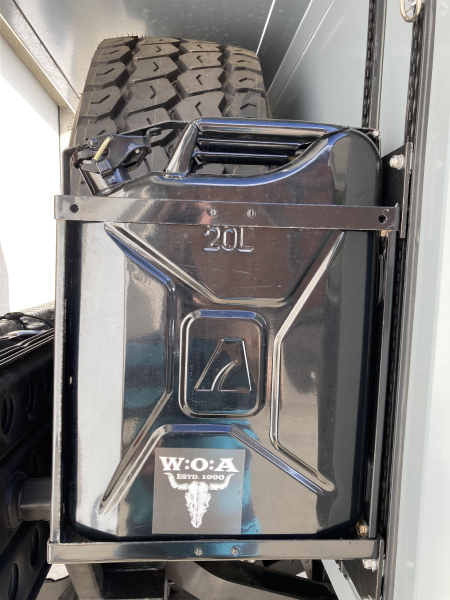

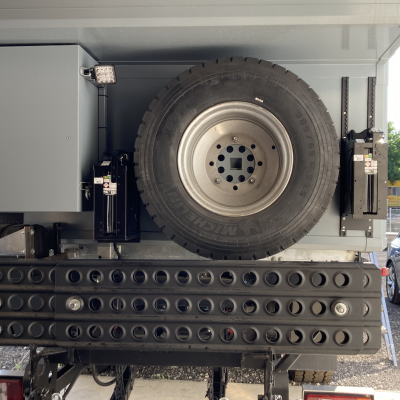

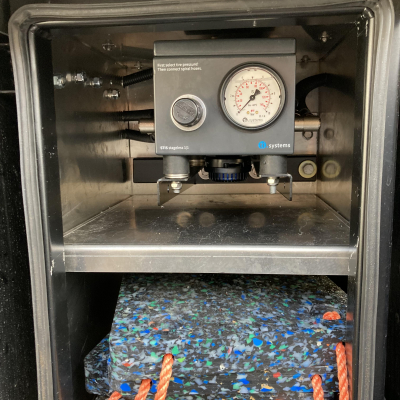

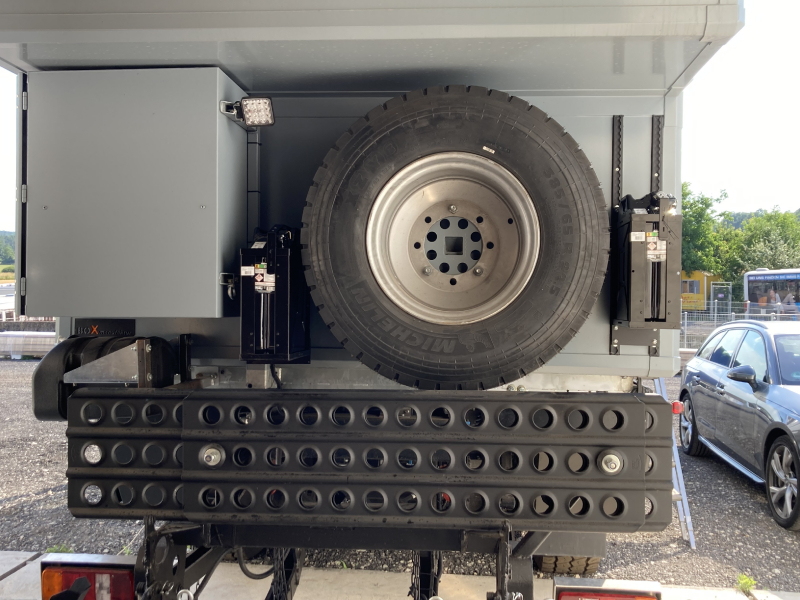

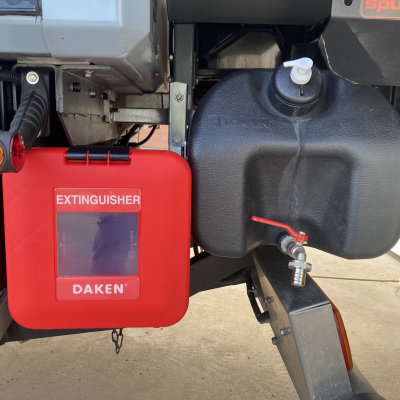

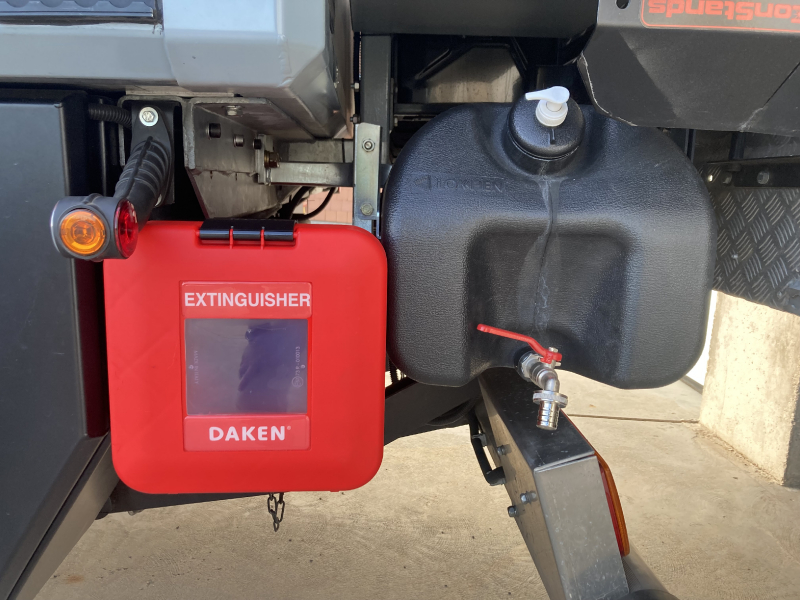

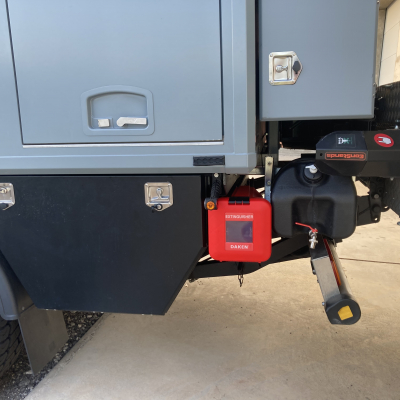

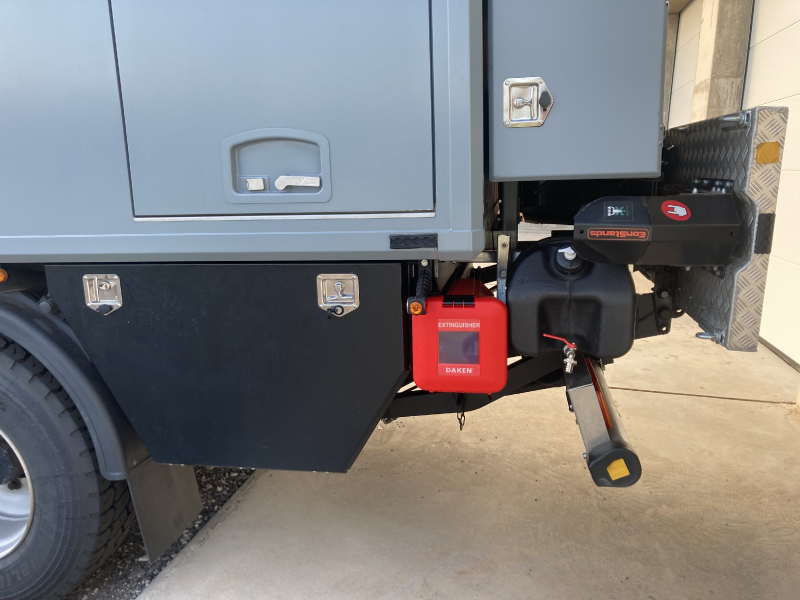

| Außenfeuerlöscher, Handwaschfass, Unterfahrschutz hydraulisch verstellbar, 4X Sandbleche Aluminium, 2X Dieselkanister 20L, Reserverad, ti Luftanlage, | |
