RubberDuck Caro Werner (#1778)

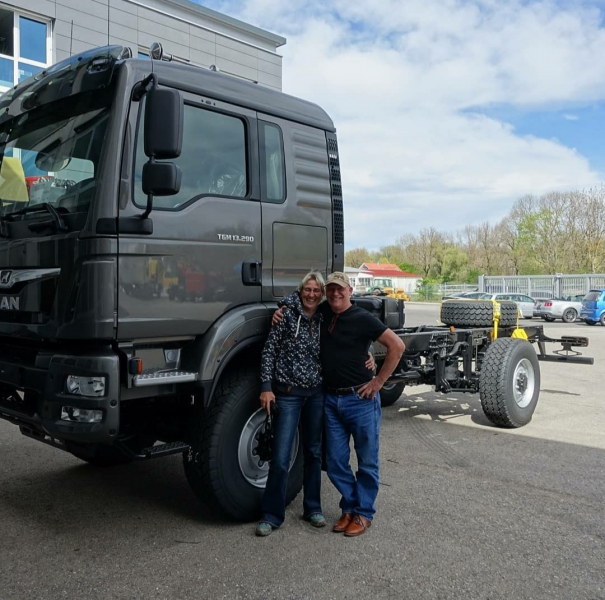

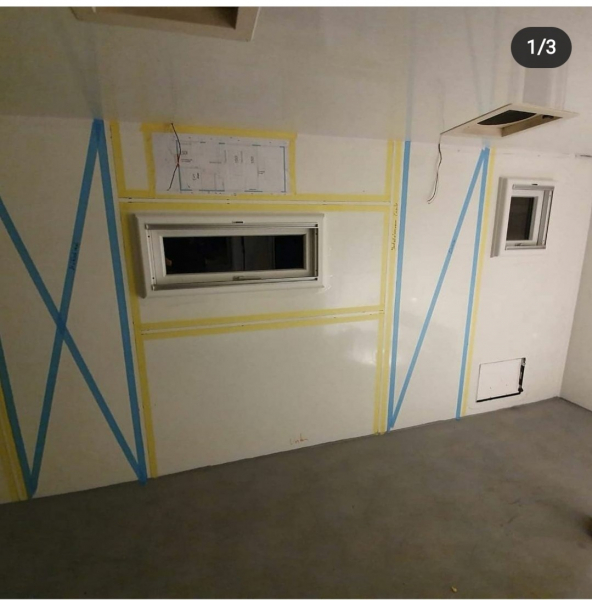

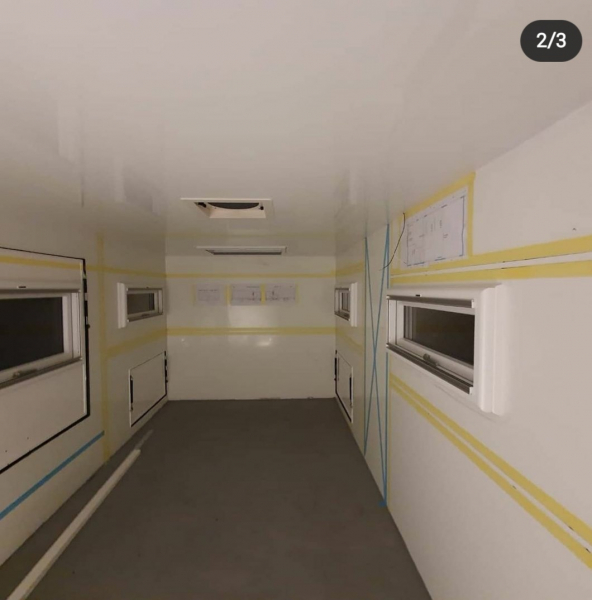

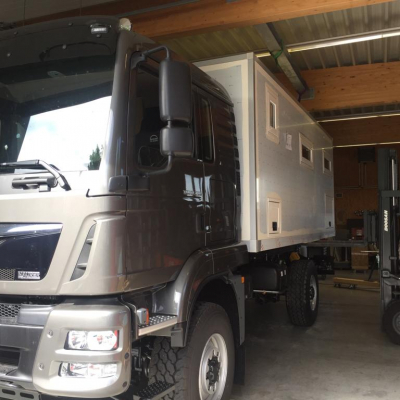

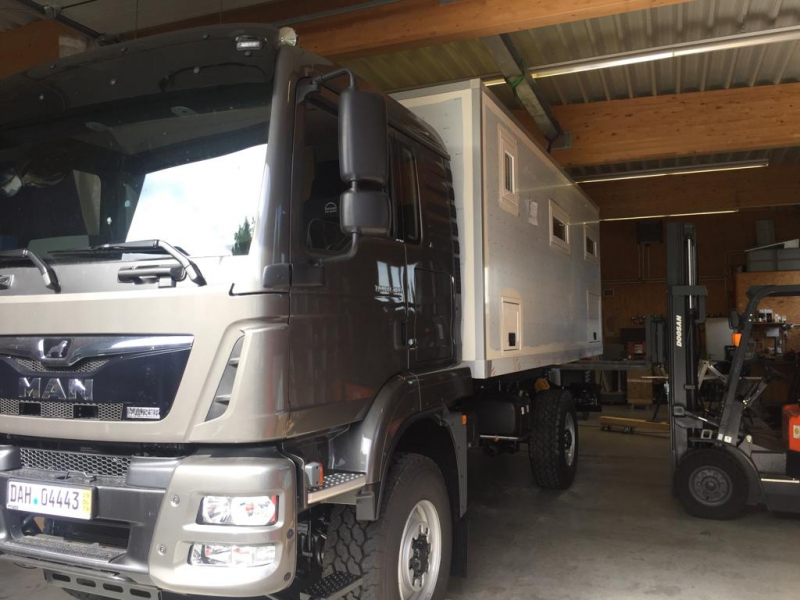

Unser alter Camper ein Dodge RAM 3500 mit Big-Foot Kabine kam in die Jahre (20ig Jahre). Was sollte als Nachfolger her. Ressorcen wie Wasser / Sprit / Strom sollten in Zukunft mehr an Bord sein um noch länger autark stehen zu können. Schaffen wir die 7,5t? Schnell war klar NEIN! Die Suche begann nach dem Fahrwerk.... Alt / NEU??? Angebote wurden verglichen... MAN ist bei uns ums Eck in Karlsfeld. Warum nicht da ein Angebot machen lassen... Wir waren Positiv überrascht, es wurde ein neuer :-)... Kabine??? Selber können wir uns keine bauen also wer macht uns eine??? Gfk oder Alu??? Wir habe uns für eine ALU- Kabine entschieden da wir in dieser die für uns besseren Bedingungen für den Selbstausbau gesehen haben. Gefertigt wurde sie von TerraCap, sind Mega zufrieden mit dieser Entscheidung.... Aber seht selber :-)

General Information

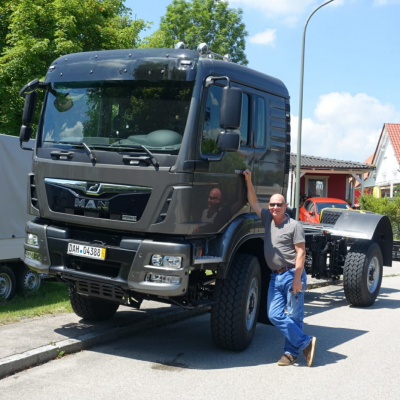

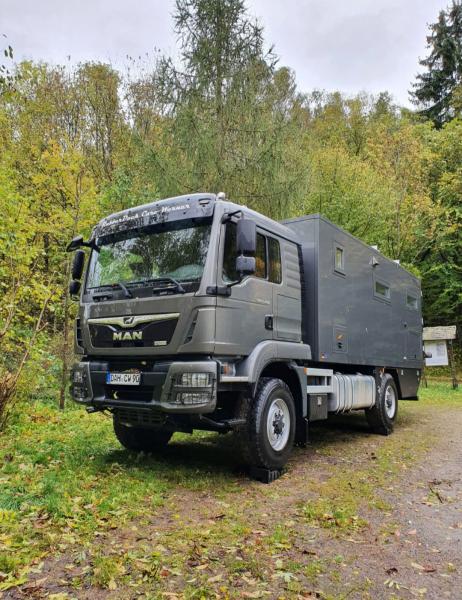

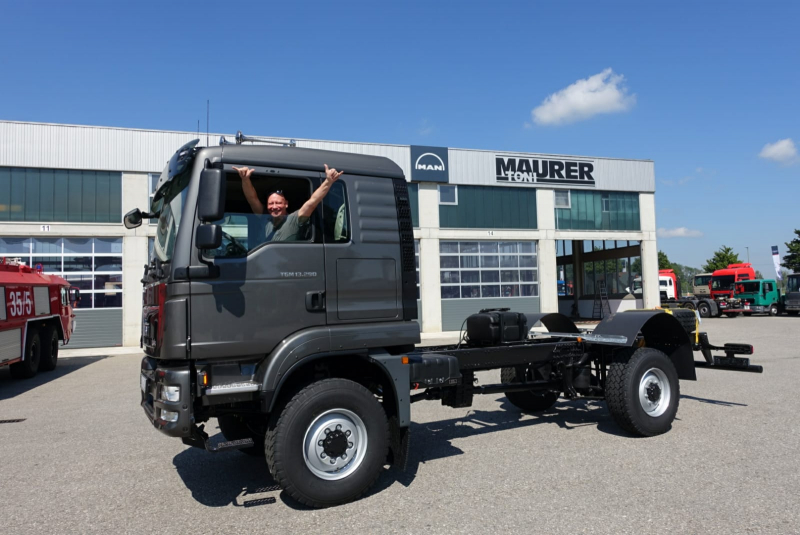

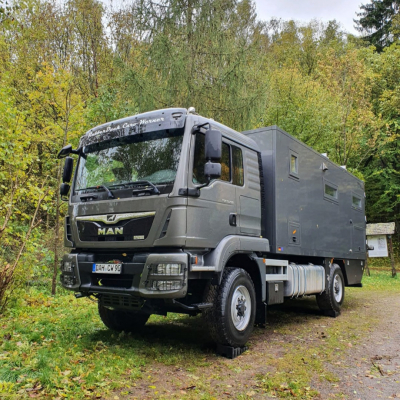

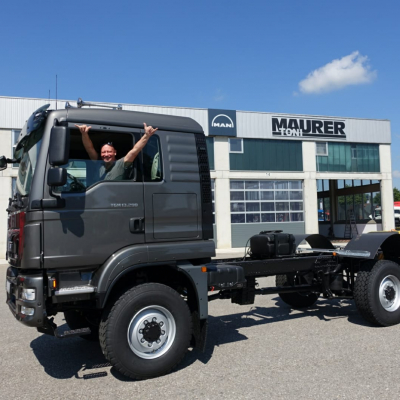

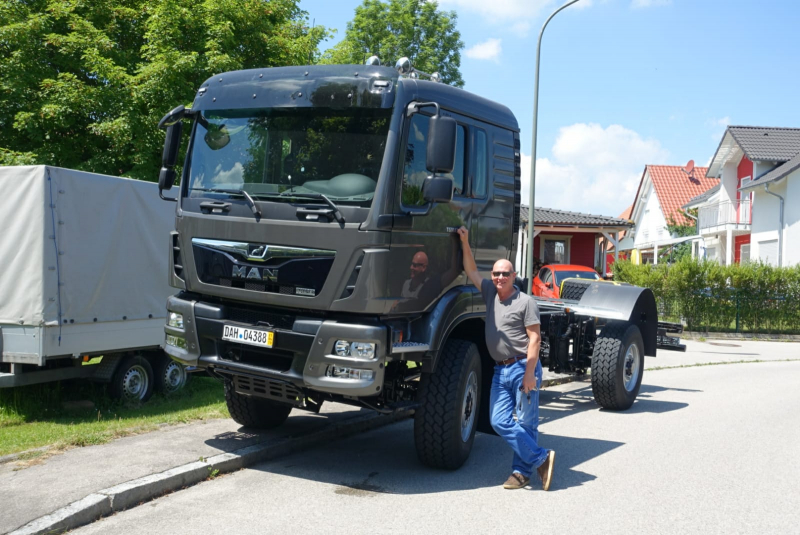

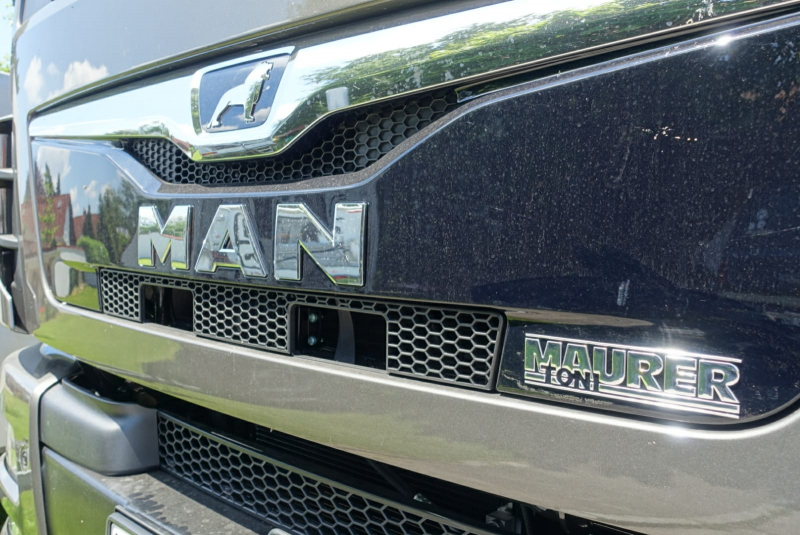

Manufacturer and model MAN TGM 13.290
Name Werner
Website Instagram RubberDuck_Caro_Werner
Year of manufacture 2019
For sale? no

Engine

Engine type 6,7l 6 Zyl. Reihenmotor, Euro 6d mit AdBlue Einspritzung
Cubic capacity 6,7 l
Number of cylinders 6
Horsepower 290
Torque 1250 Nm
Other
AdBlue, 6 d

Chassis

4x2, 4x4, 6x6, 8x8 4x4
Wheel base 4,25 m
Number of seats 2
Tyre size 385/65 R22.5
Rim size Standard-Stahlfelgen 22.5
Type of tyre Demnächst Michelin XZY 3 Ganzjahresreifen

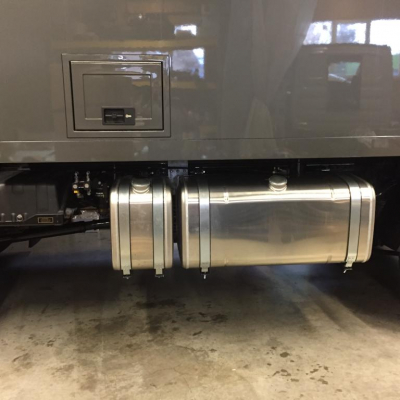

Tank capacity 350 l + 150 l
Diesel filter yes
Permanent or manually selectable 4-wheel drive Zuschaltbar mit Geländeuntersetzung
Diff locks Längssperre und Differenzialsperre Hinterachse

Cabin

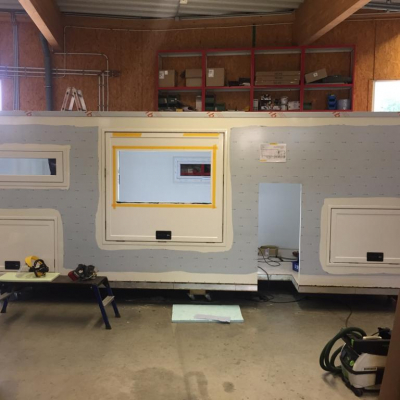

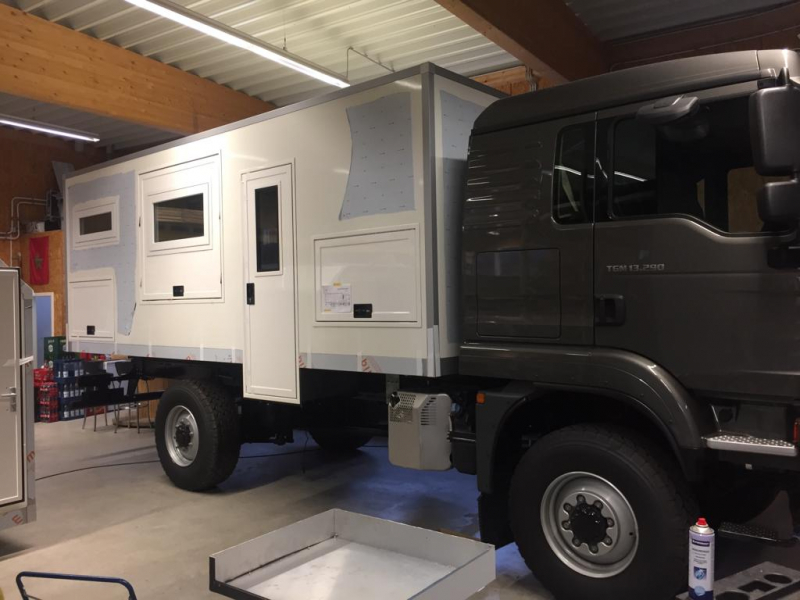

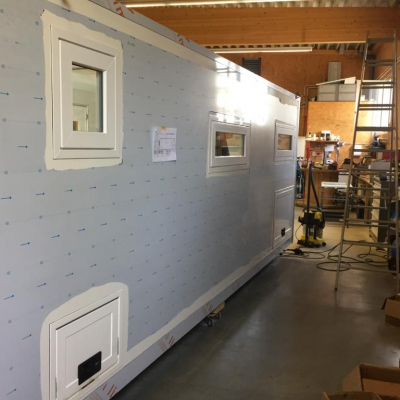

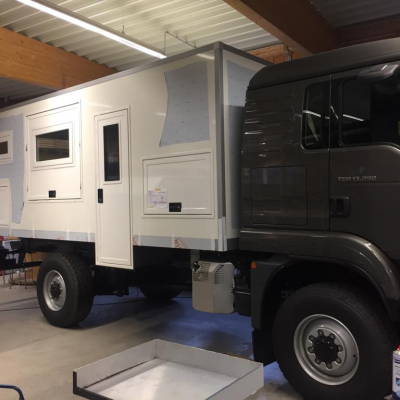

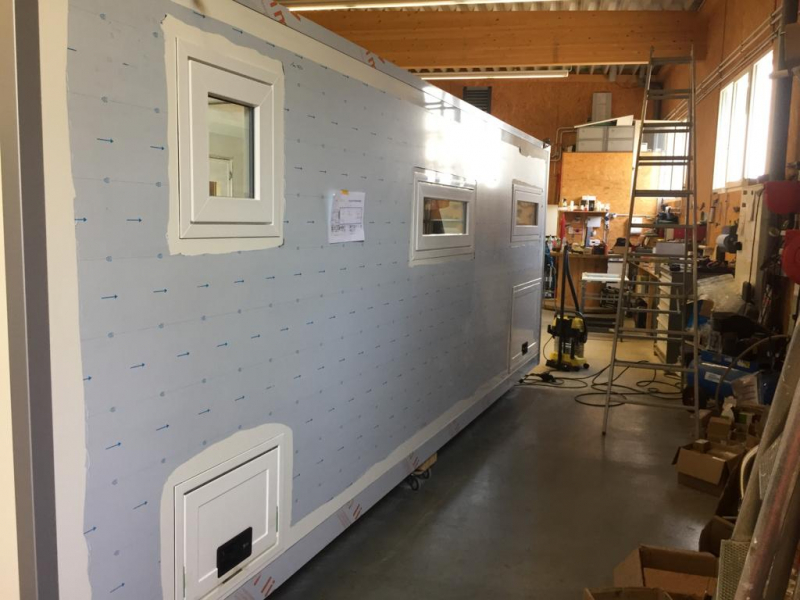

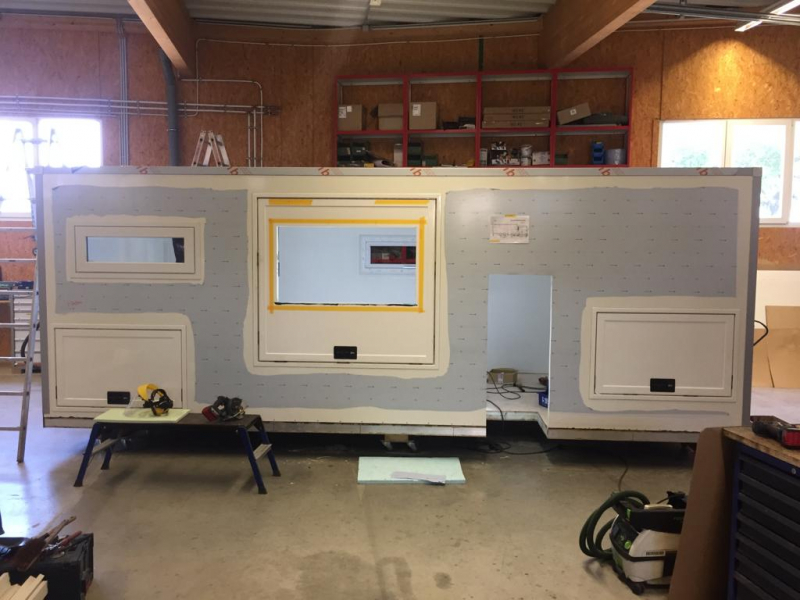

Manufacturer of the cabin TERRACAB Ludwigsburg
Inner dimensions (LxWxH) 5,48m x 2,28m
Outer dimensions (LxWxH) 5,60m x 2,40m
Cabin material ALU Sandwich, 2 mm außen, 1 mm innen, verstärkte Kanten +2 mm, zusätzlich verstärkte Ecken + 2 mm,
Kind and thickness of insulation Außen 2mmAlu, 57mm Schaum, Innen 1mm Alu
Number of beds 2+2

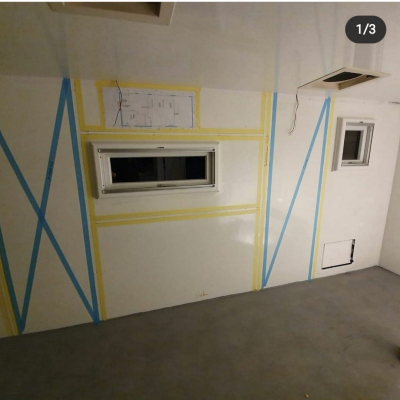

Windows EW3
Subframe Federlagerung
Other
Klappen und Türe von Outbound, Dachfenster von KCT

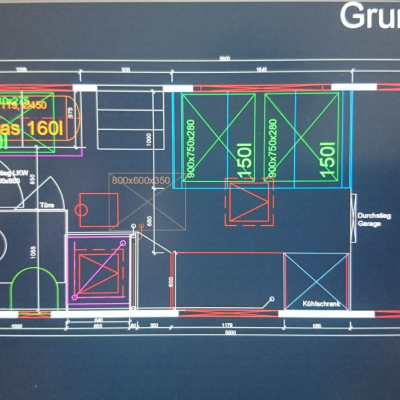

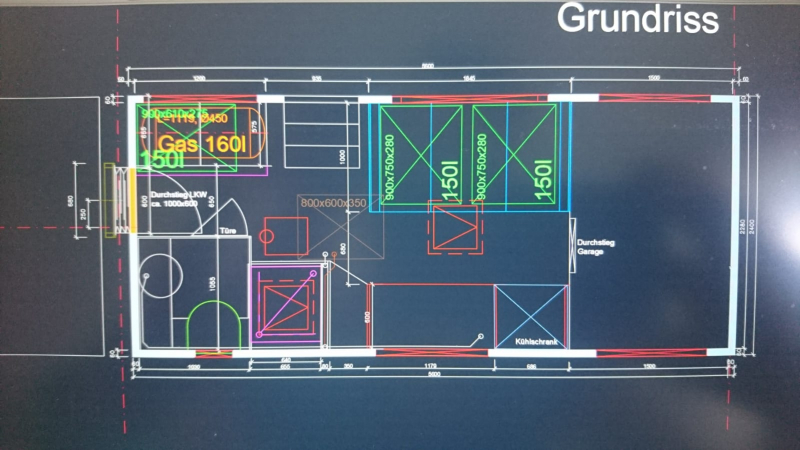

Floor plan

Explanation of floor plan

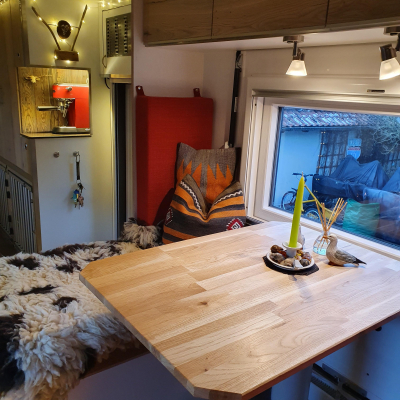

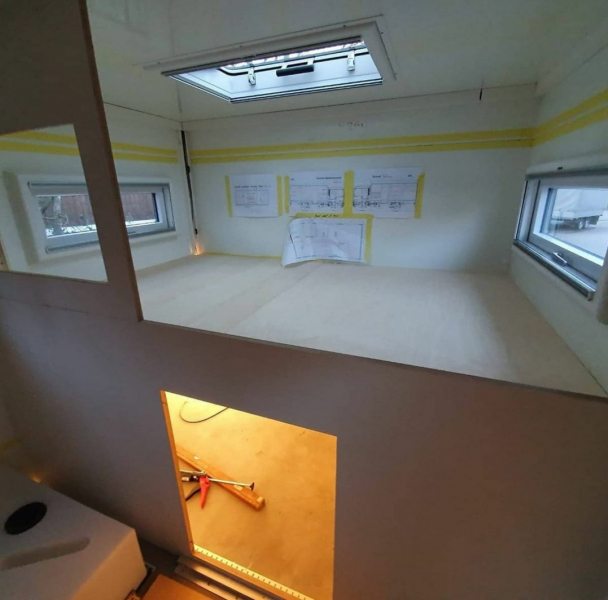

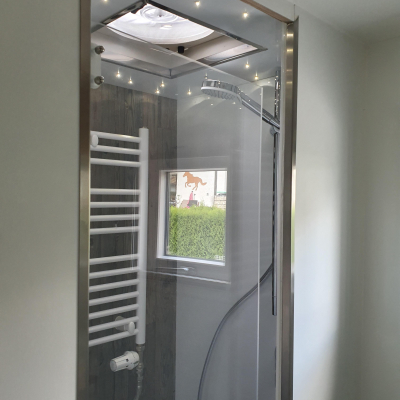

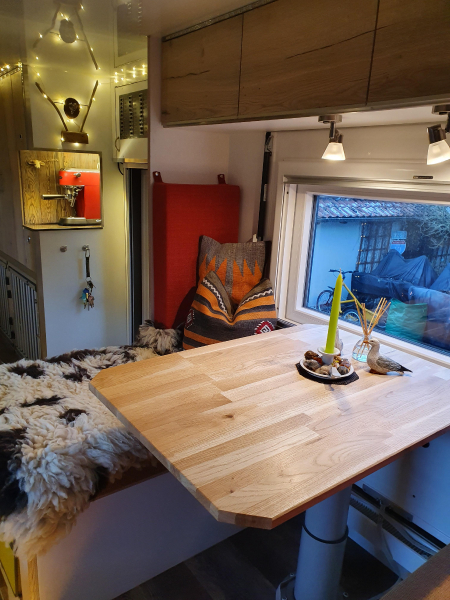

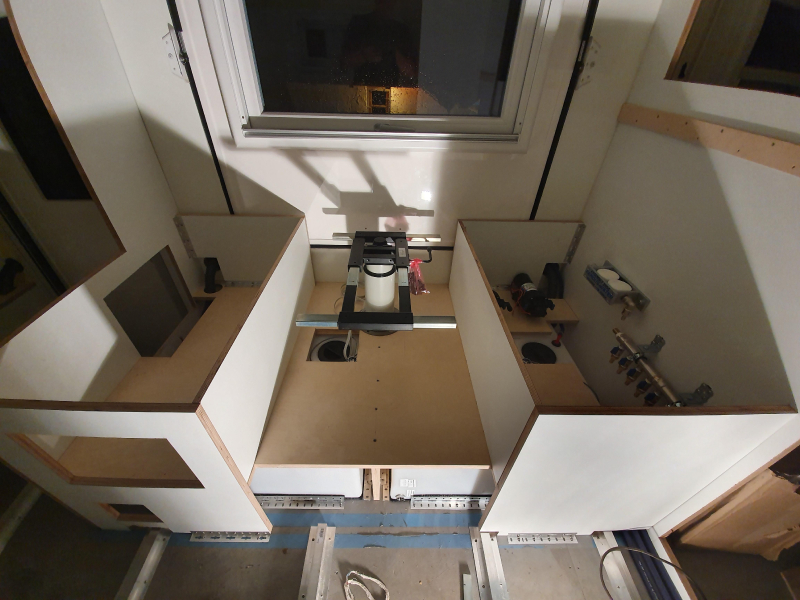

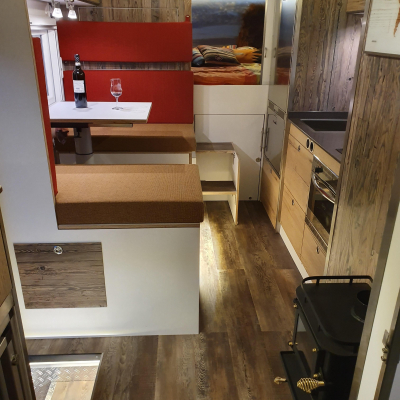

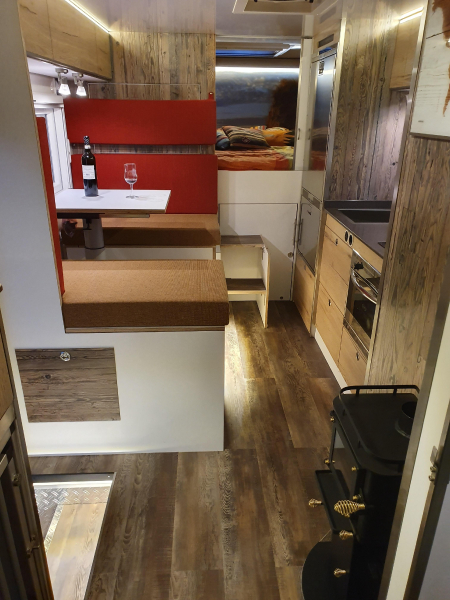

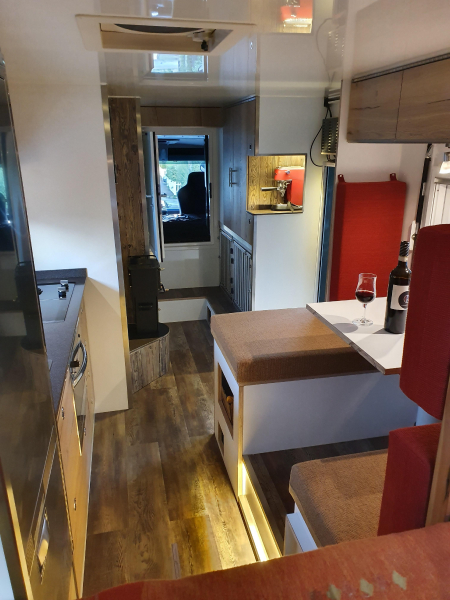

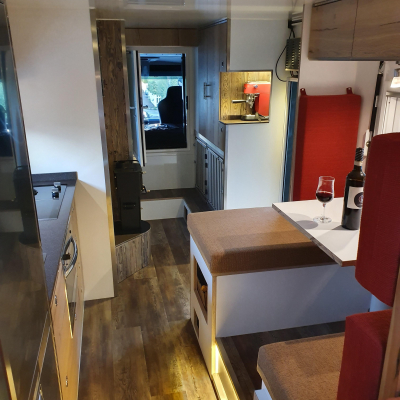

Sitzgruppe für 4 Personen, umbaubar zu Notbett, Schlafkoje im Heck über Stauraum, abtrennbar über Schiebetüro, große Dusche mit 70 x 80 cm und separates Bad, Durchstieg ins Fahrerhaus 90 x 60 cm, Heckbett mit 140 x 200 cm, Doppelboden mit 60 mm, Stehhöhe 193 cm, Küchenzeile 160 cm, großer Kleiderschrank, darunter Hundebox für 2 Hunde

Furniture

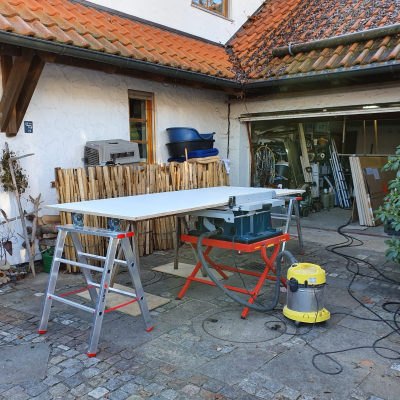

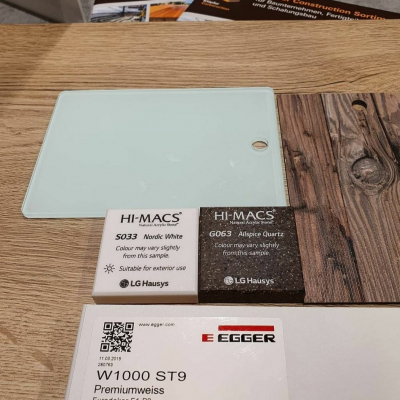

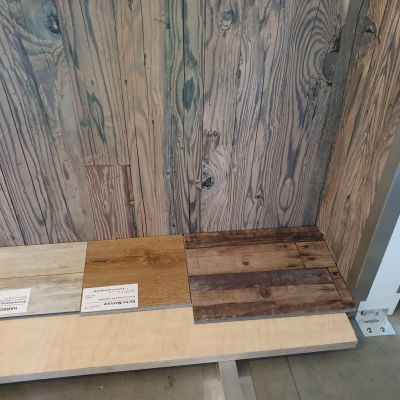

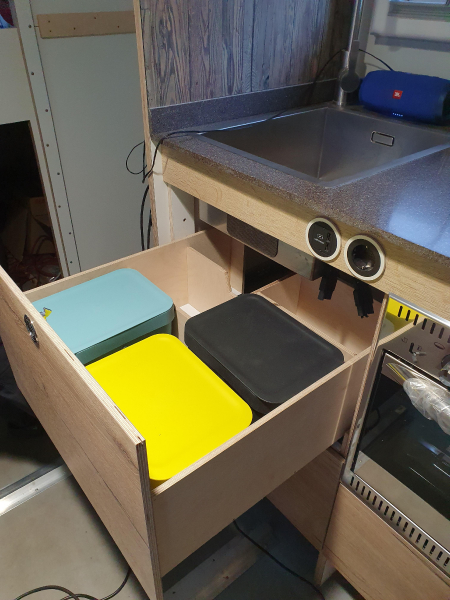

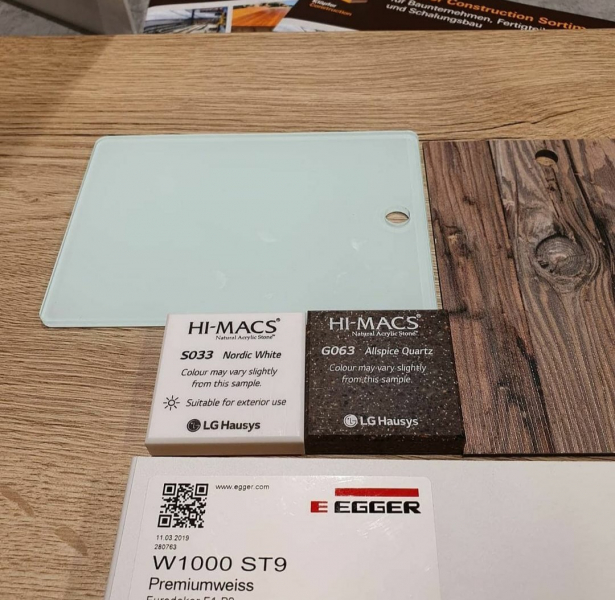

Material of furniture Trägermaterial sind Multiplex-Platten 10 / 15 und 25 mm mit Schichtstoff von Egger, teilweise zusätzlich verkleidet mit Alu-Dibondplatten mit Design
Other

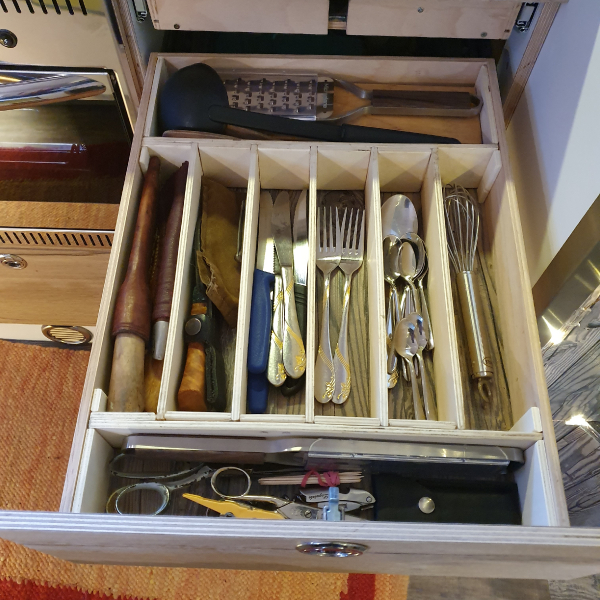

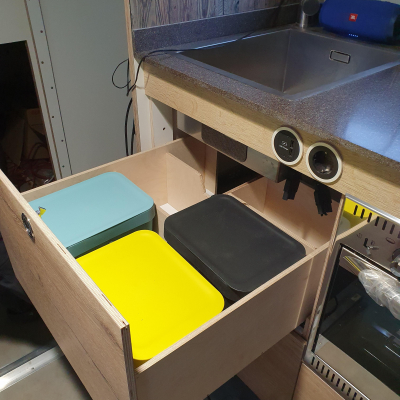

Schubladen-Verschlüsse mit Pulllock, Schranktüren mit Federscharnieren und Griffleisten
Arbeitsplatte Hi Macs, vergleichbar mit Corean

Cooking stove

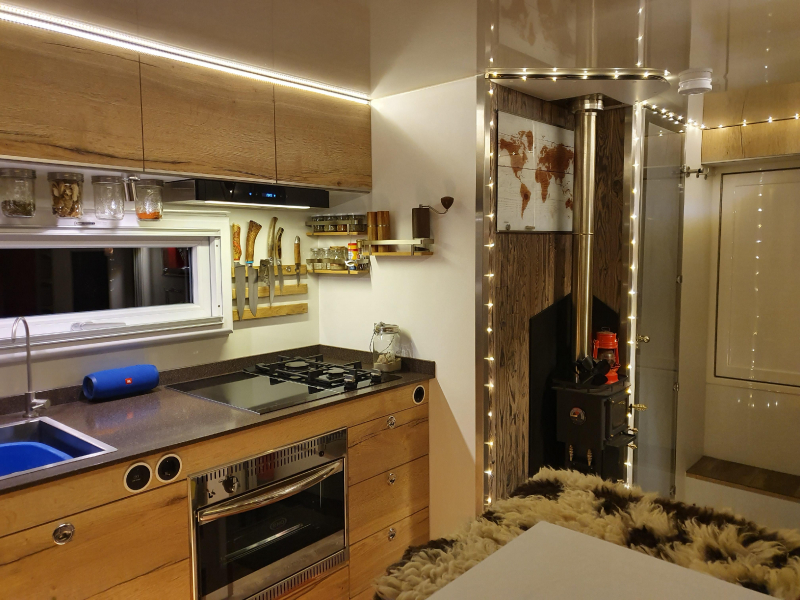

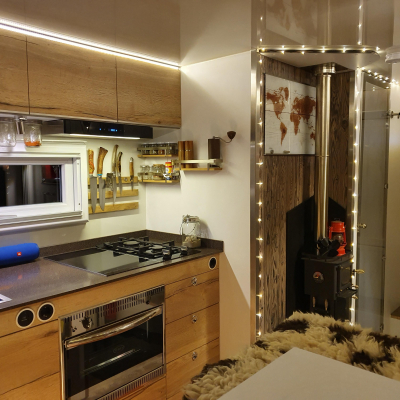

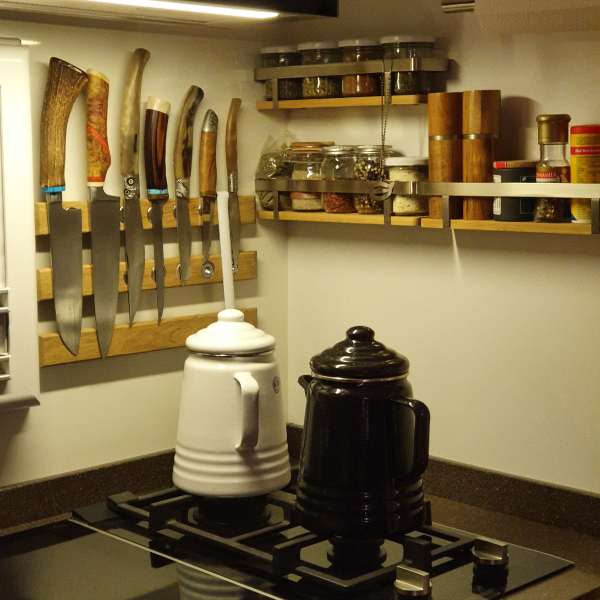

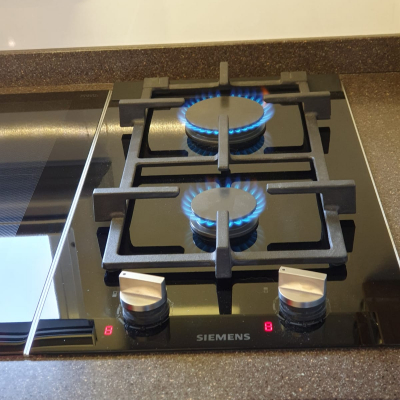

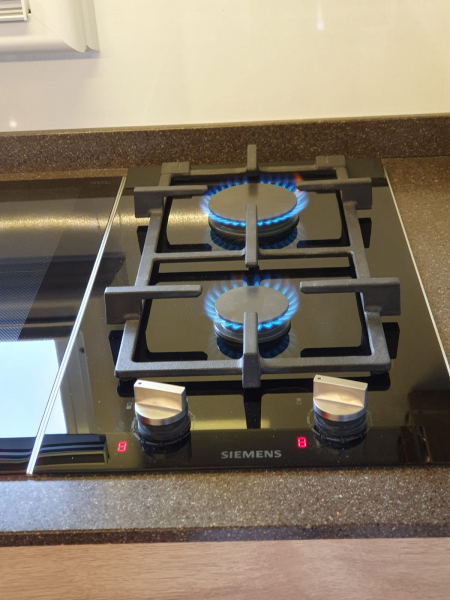

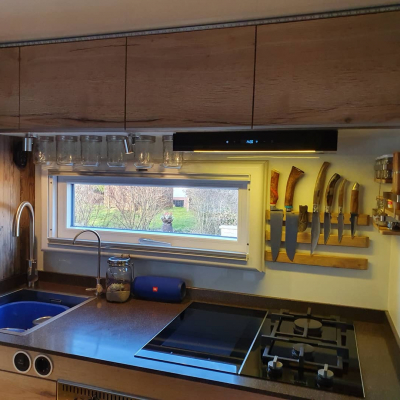

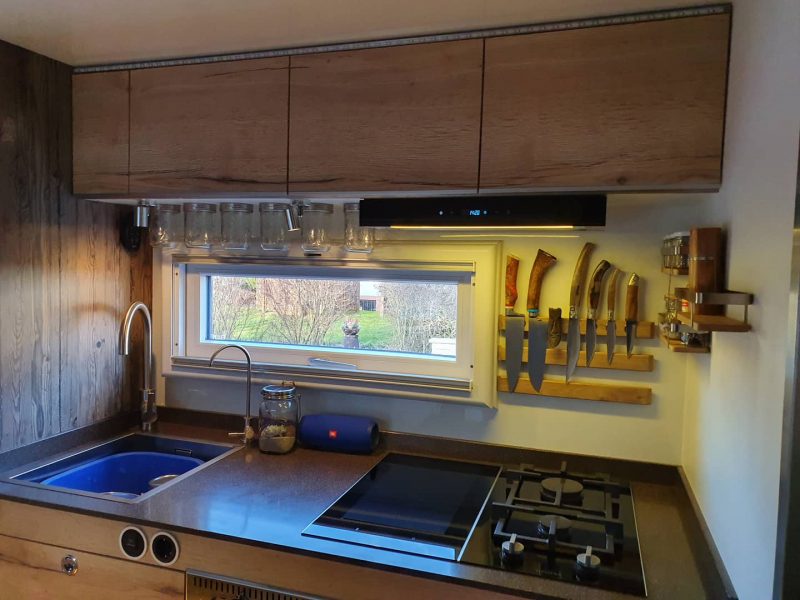

Cooking stove Standardküchengeräte von Siemens, Induktionskochfeld und getrenntes Gaskochfeld 2 flammig, Aussenküche als Gastrokocher mit Bratplatte und 13 kW Brenner
Gas installation Standard mit Propangas, Einzelabnahme durch Sachverständigenbüro
Other
Redundanz hat sich bewährt. Gaskocher kann zur not auch stromlos gezündet werden, hat aber 230V Piezozündung und muss daher an den Wechselrichter. Propangasdüsen können bei Siemens bestellt werden und sind einfach auswechselbar

Refrigerator; cool box

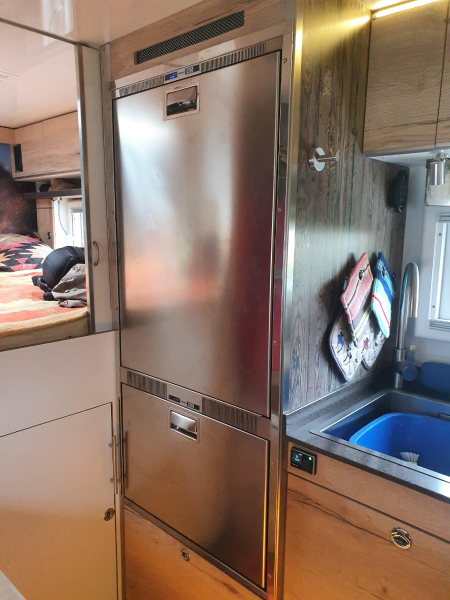

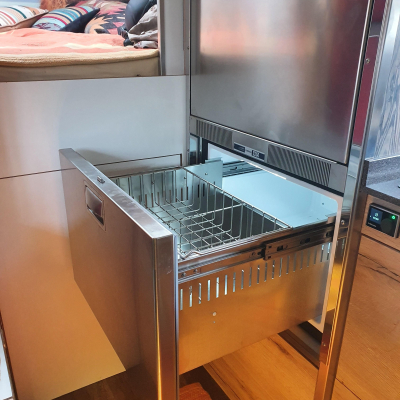

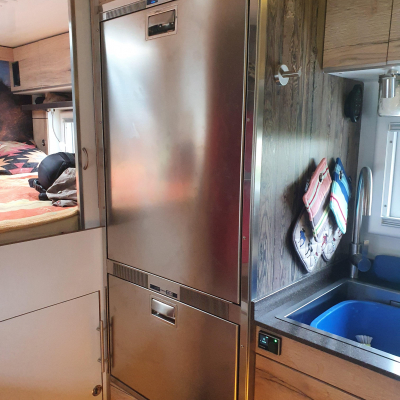

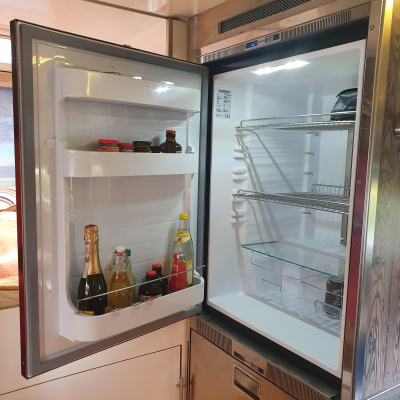

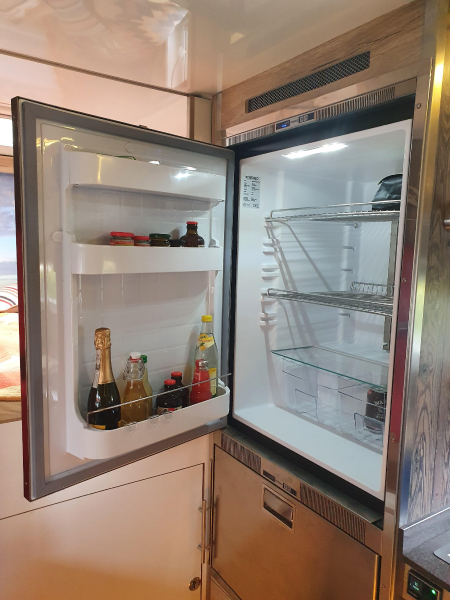

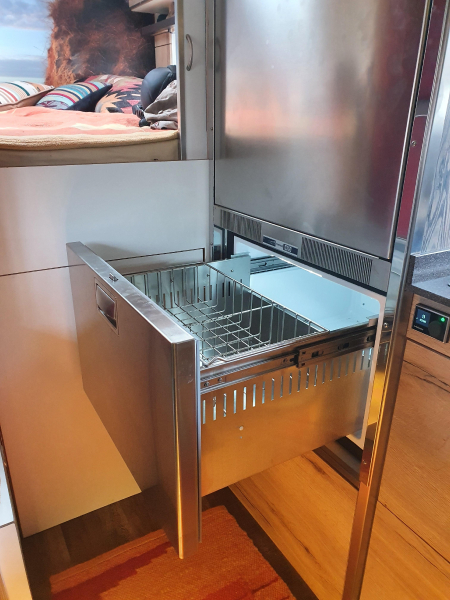

Manufacturer and type of fridge / cooler Vitrifrigo Kühlschrank 150 l und Vitrifrigo Tiefkühlschublade mit 80 l, jeweils mit eigenem Kompressor
Other
Verbrauch Kühlschrank bei etwa 50 W, Verbrauch Tiefkühlschublade ca. 60 W.Tiefkühlschublade kann auch als Getränkeschublade genutzt werden mit regelbarer Kühlung. Beides läuft mit 24V und 230 V, mit automatischer Erkennung der anliegenden Spannung und automatischer Umschaltung

Power supply

Voltage in the chassis 24 V
Voltage in the cabin 12 V + 24V+ 230V
Charging converter 24V-12V Victron B2B Booster 30A
110V / 230V in the cabin? yes

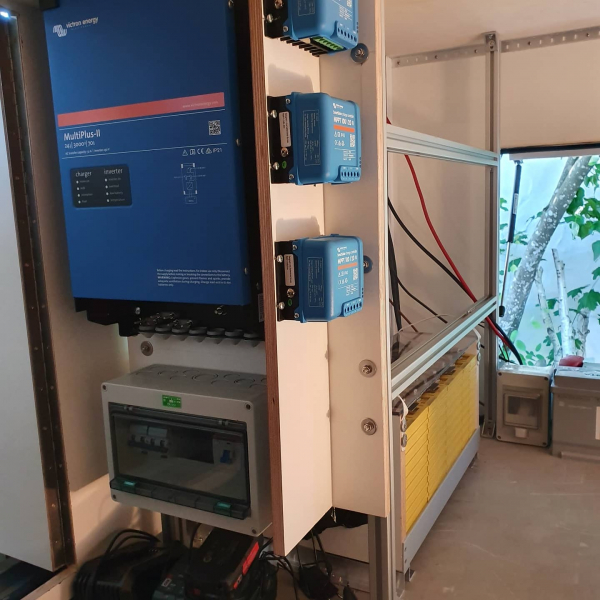

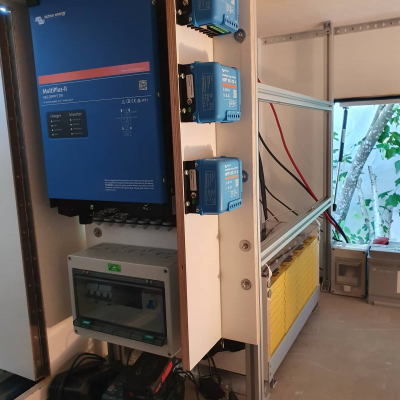

Inverter Victron Multiplus 24/3000
Other

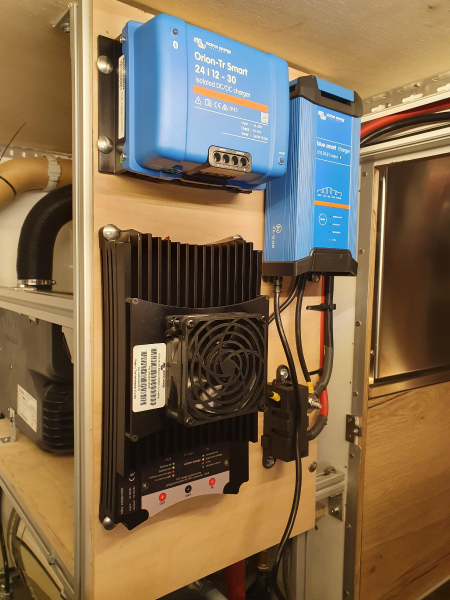

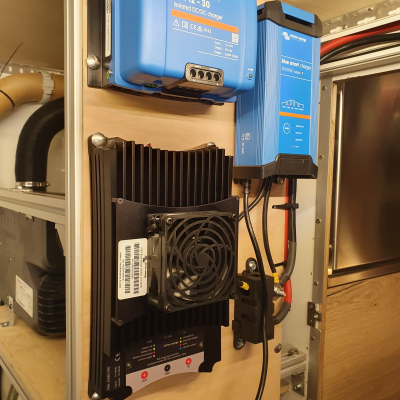

B2B Booster Victron 24/24V, Victron Buckboost mit 50A/24 V, manuell schaltbar
Große Lichtmaschine im Truck mit 140 A. Booster schalten nach hinten, wenn Motor läuft und die Schwellenspannung erreicht ist (Spannungserkennung)

Capacity of batteries in the cabin

Capacity of batteries in the cabin 400 Ah mit 24 V, 200 Ah mit 12 V, getrennte Ladung und getrennte Versorgungsschienen

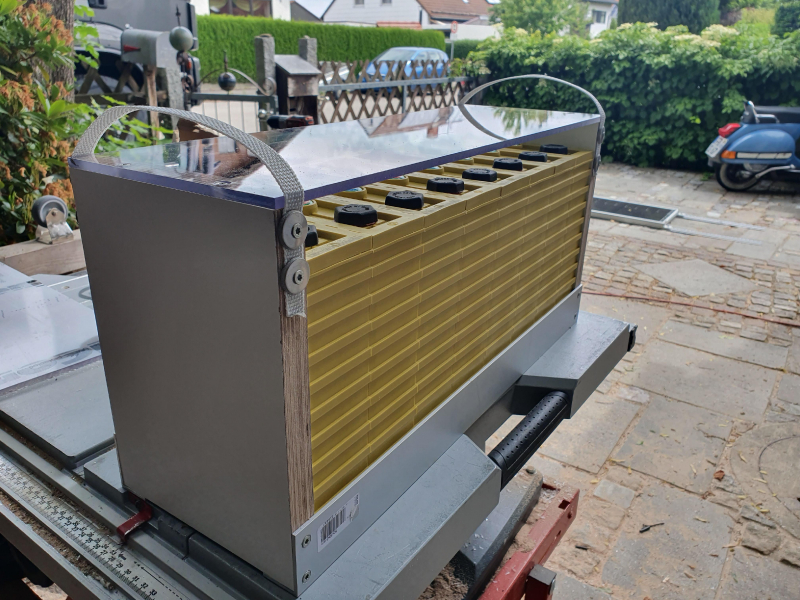

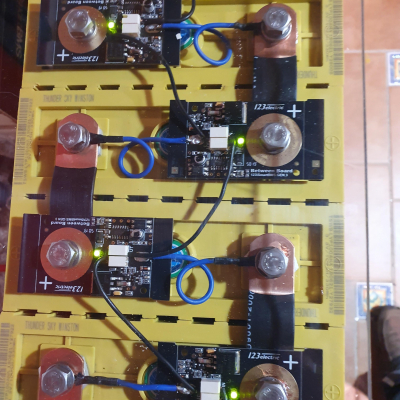

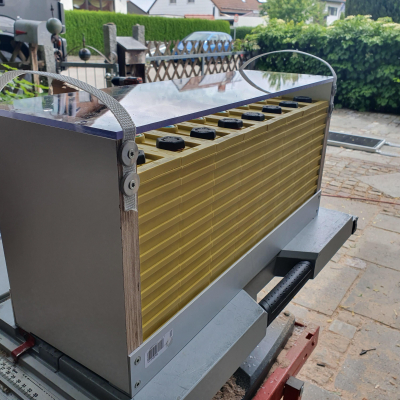

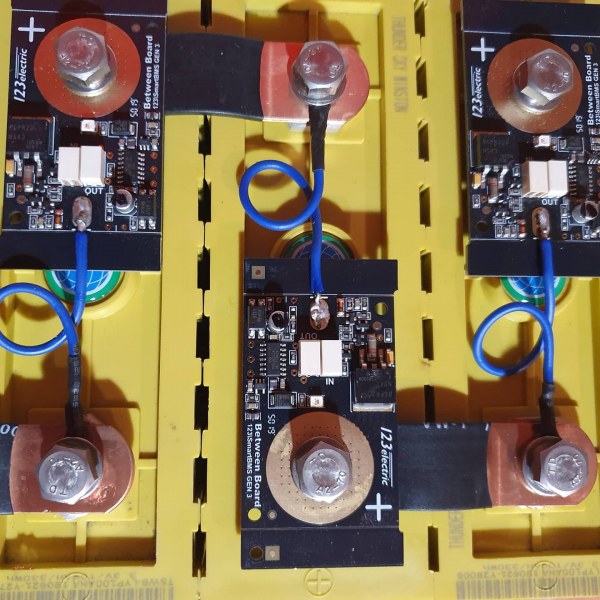

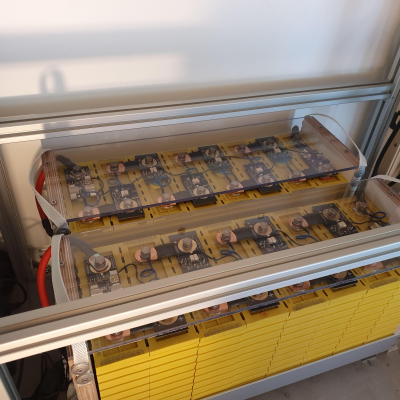

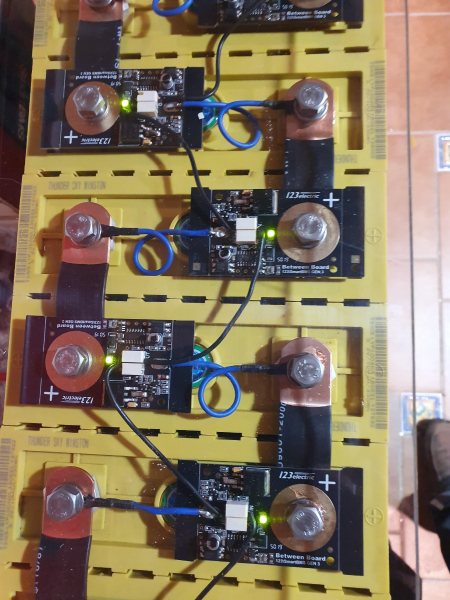

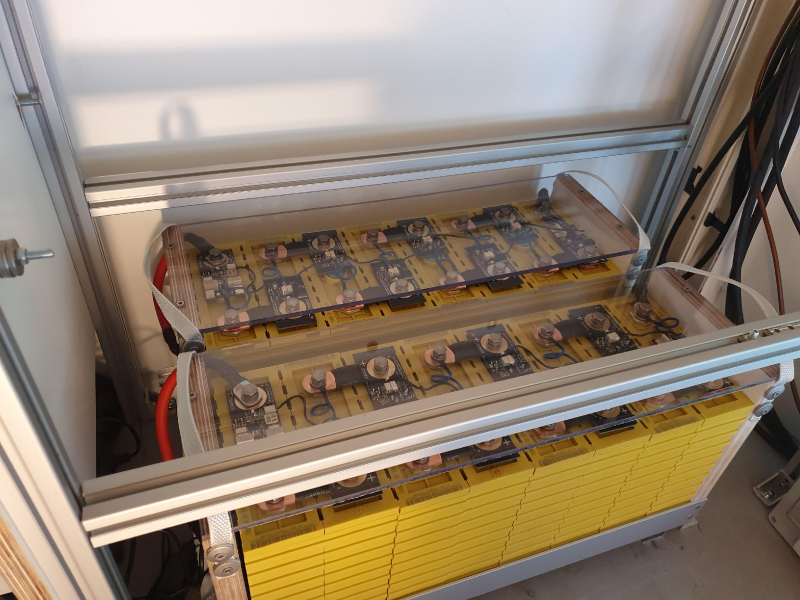

Battery type Winston Lifeypo4 Module. 40 Stck mit je 100Ah udn 3,2 V, kombiniert mit 123 BMS zu 4 Blöcken mit je b100 Ah und 24 V udn 2 Blöcken mit je 100 Ah und 12 V
Battery charger for cabin batteries Batterieladung über Victron Multiplus, 3 MPPT Regler mit je 20 A über Solarpaneele, Victron Ladegerät 12 V und 2 B2B Booster für 24 und 12 V

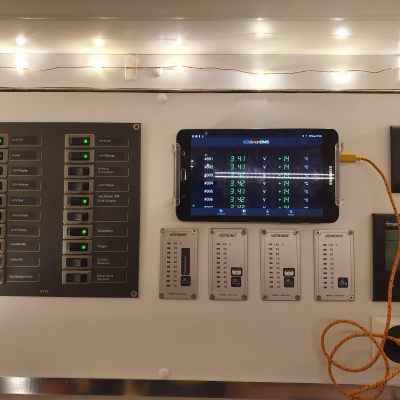

Battery management Über Victron App und 123 BMS App, Überwachung jeder einzelnen Zelle + Victron-Unterspannungsrelais. Keine Überspannungsüberwachung
Other

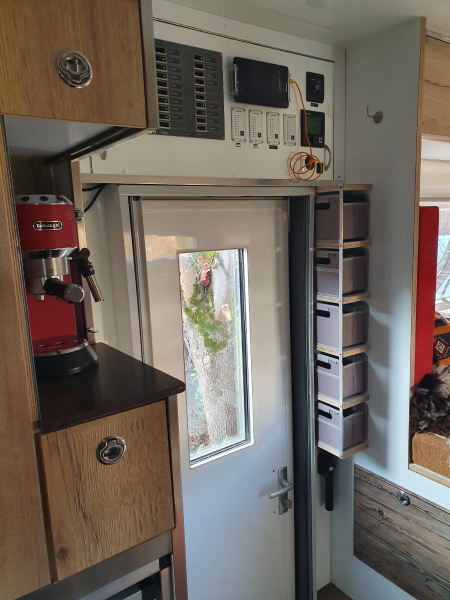

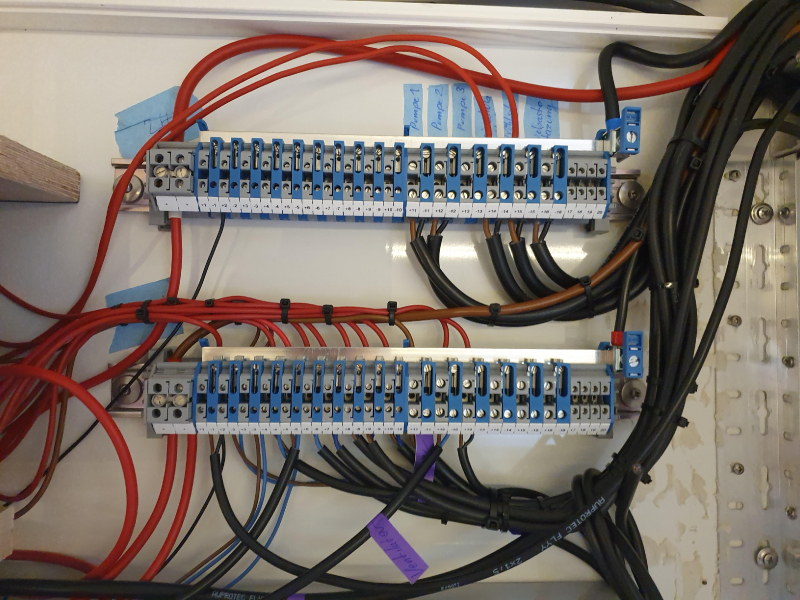

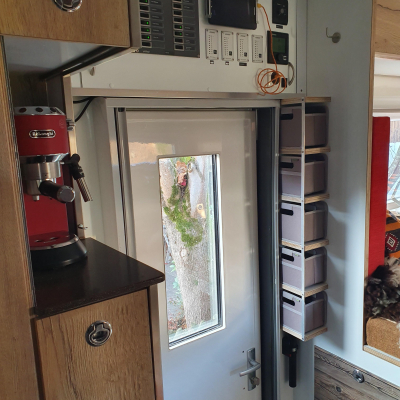

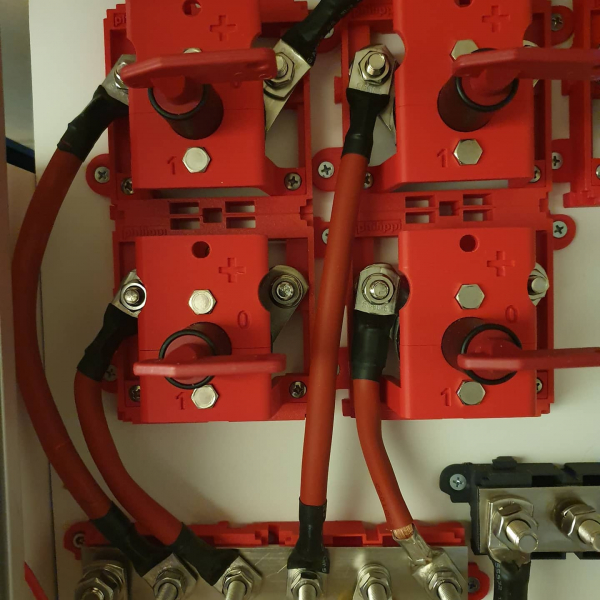

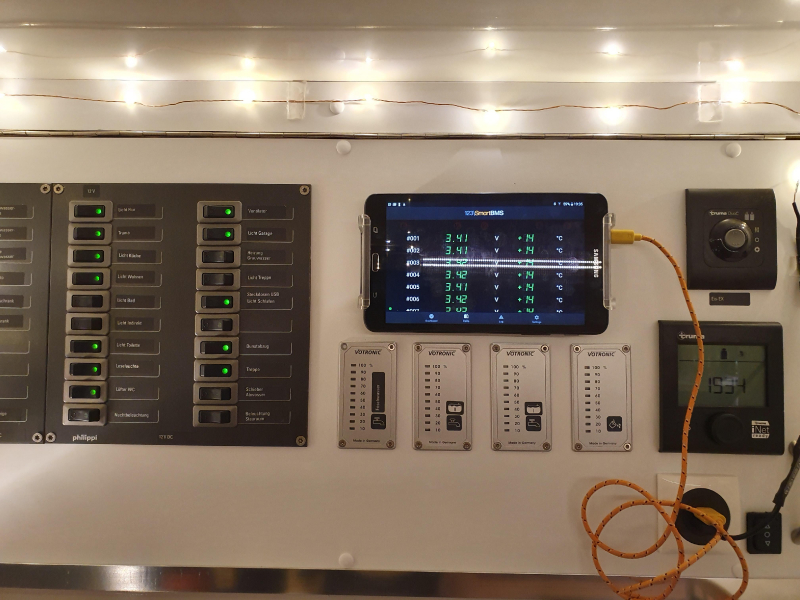

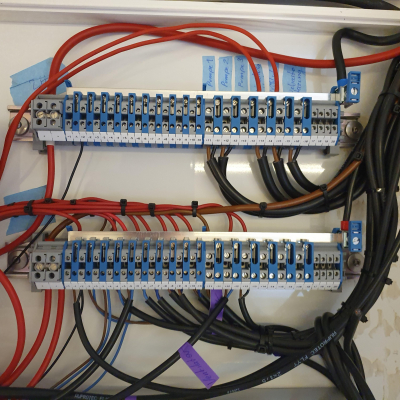

Jede Batterie einzeln abgesichert und mit eigenen Hauptschaltern. Verteilung über Philippi Schalttableau mit thermischen Sichererungen. Batterien selbst zusammengesetzt.

Power generation

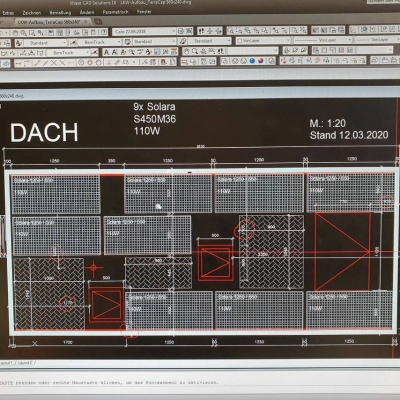

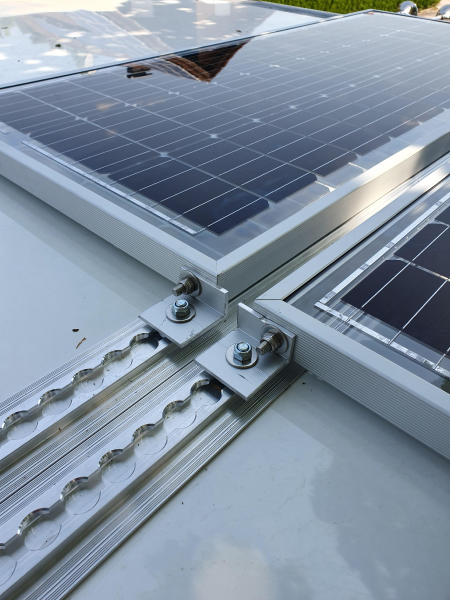

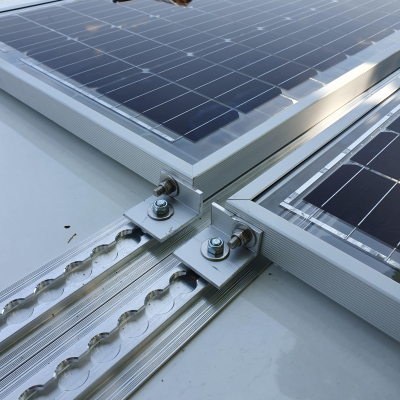

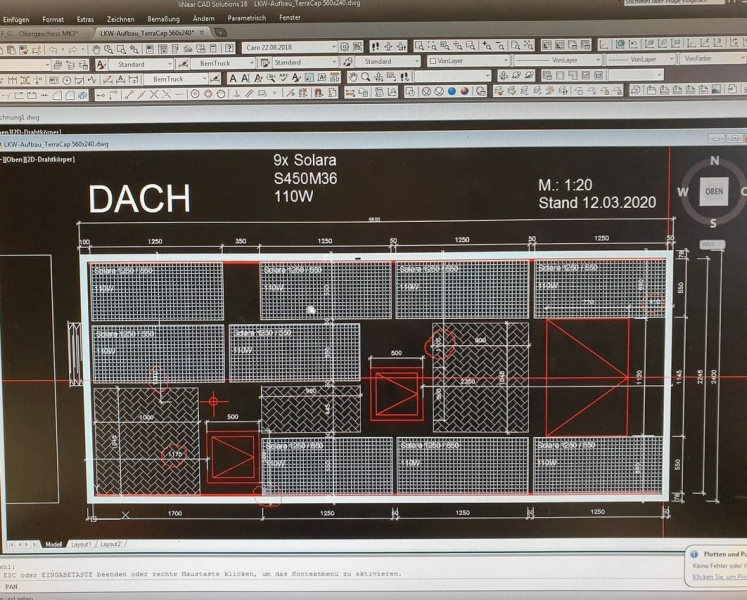

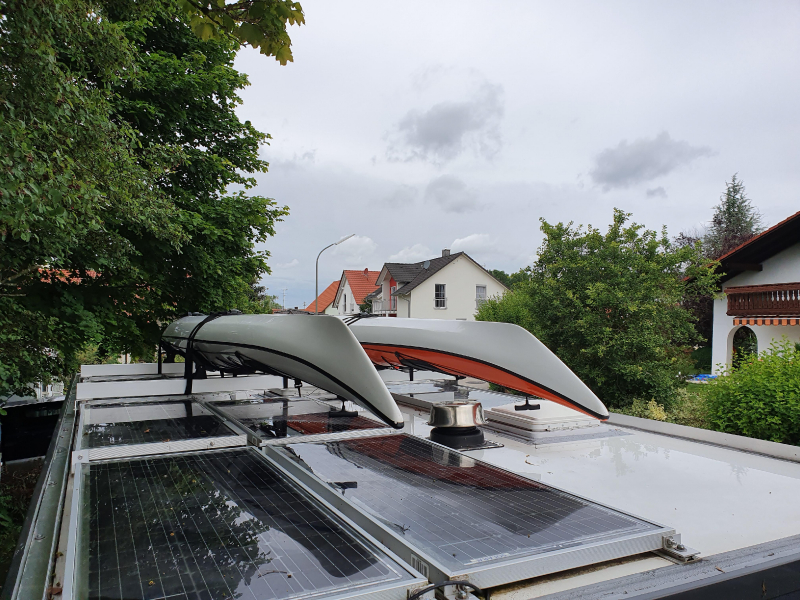

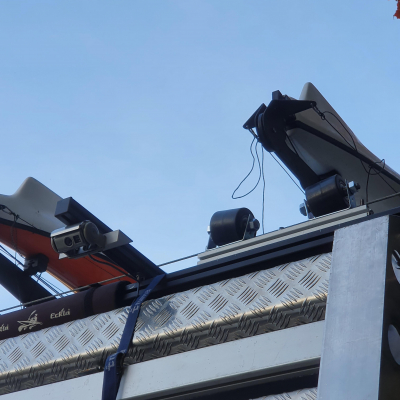

Solar capacity 9 Paneele mit je 110 W, davon 3 Stück aufstellbar

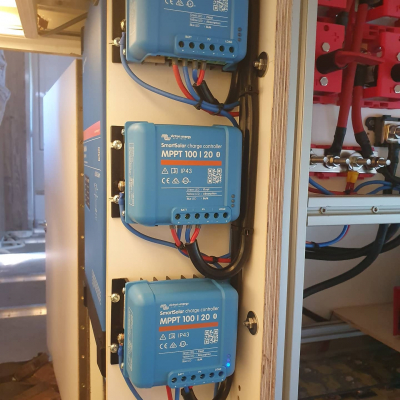

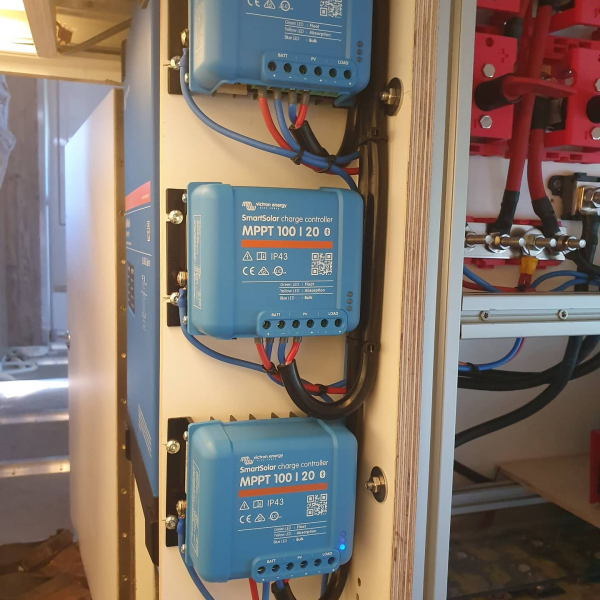

Solar controller 3 Stück Victron MPPT 100/20 mit je 20 A
Fuel cell no
Power generator Als Generator verwenden wir den Motor über eine verstärkte Lichtmaschine und die beiden B2B Booster
Other
6 Paneele beladen die 24 V Batterien, 3 Paneele die 12 V Batterien. Für die 12 V Schiene ist die notwendige Ladeschwelle schneller erreicht.

Heating system

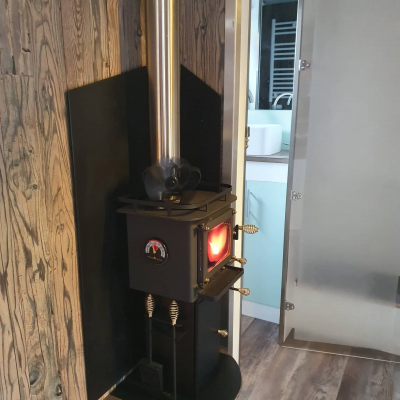

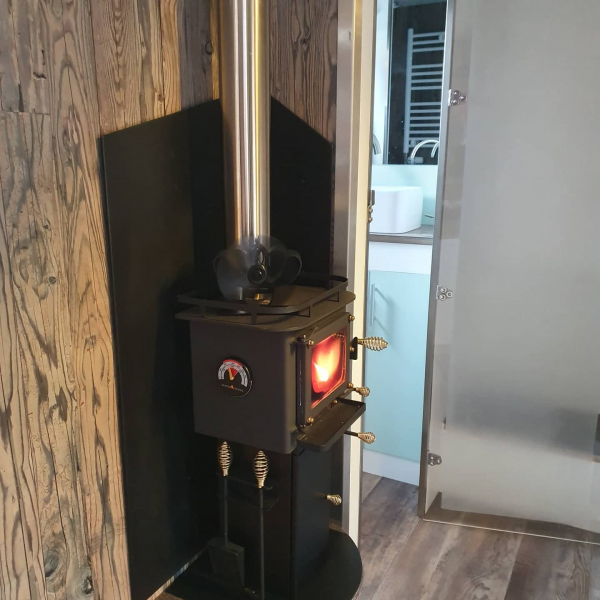

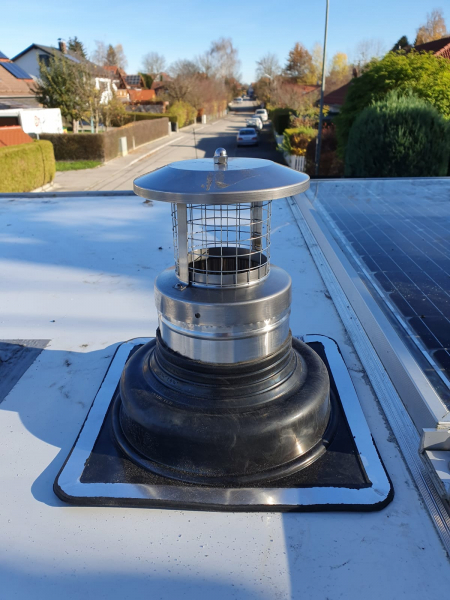

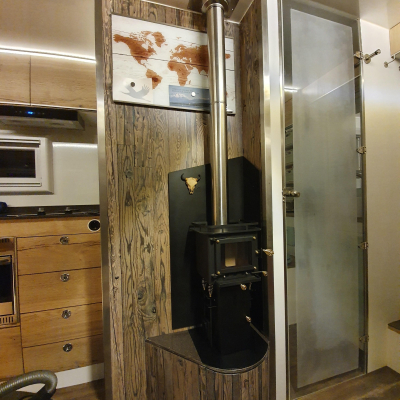

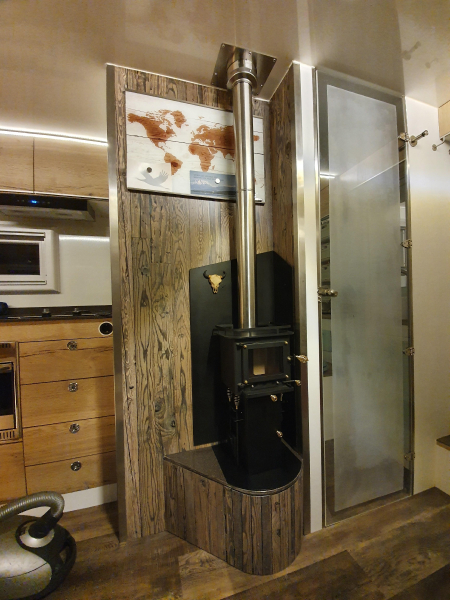

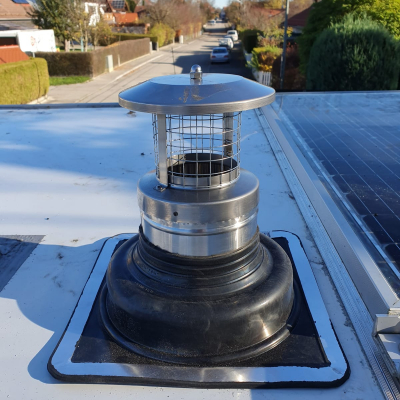

Manufacturer and type of heating system Gas-Luftheizung Truma, Wasserheizung Webasto Thermo Pro 90, Schwedenofen Cubic Mini mit Holzfeuerung
Warm water processing 20 l Boiler von SVB mit Elektroheizpatrone 230V über Wechselrichter und Beheizung über Webasto Wasserheizgerät Thermo Pro 90
Cab heating Standardausstattung MAN mit Eberspächer Standheizung
Other

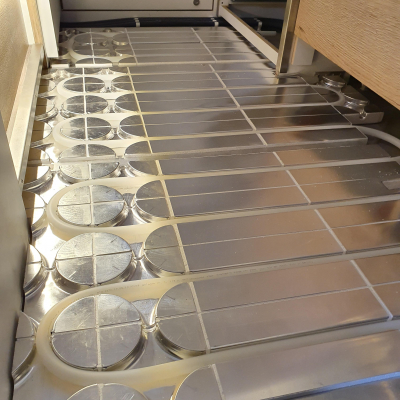

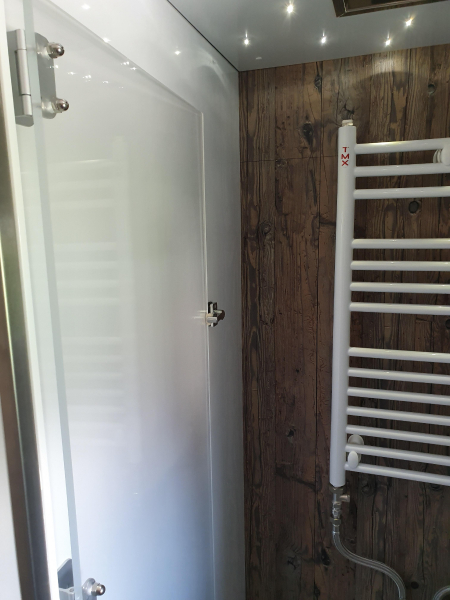

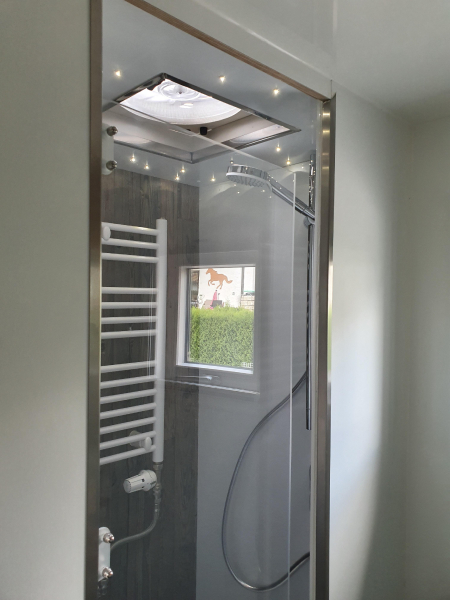

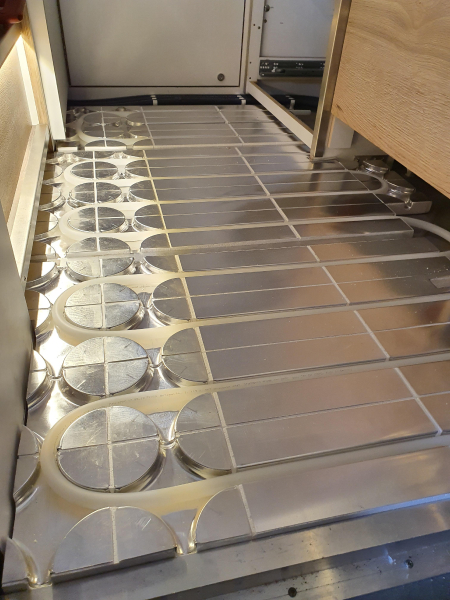

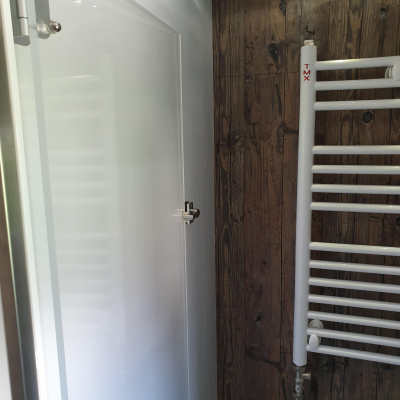

Badheizkörper, Heizkörper im Sitzbereich, Fußbodenheizung im Doppelboden, elektrische Beheizung Abwassertank (da ausserhalb) mit 12 V Raychem Heizband, selbstregelnd
Die Gasheizung haben wir für das schnelle Aufheizen und halten damit im Winter das Fahrzeug frostfrei.
Die Webasto ThermoPro 90 haben wir mit Höhenkit (high altitude) und an den kleineren der beiden Dieseltanks angeschlossen.

Gas system

Explanation of gas system

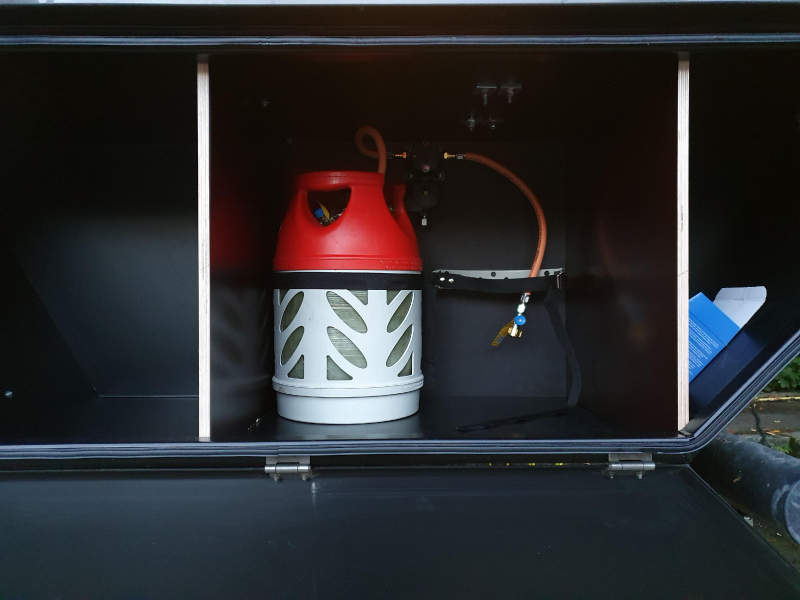

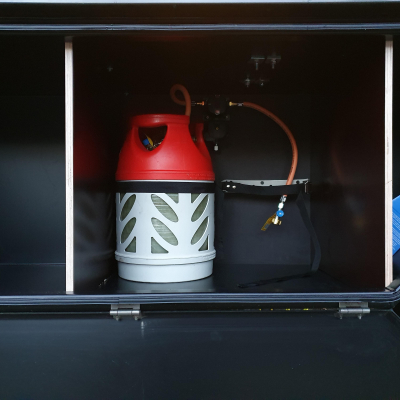

Gasflaschen mit Truma Duomatic, mit manueller Flaschenumschaltung, 5 kg Flaschen + eine 7,5 kg Flasche aus Gfk für externe Befüllung über LPG (an jeder LPG Tankstelle befüllbar in Abstimmung mit dem Tankwart, mit Adapter für alle Länder)
Gasflaschenkasten im Aussenstaufach mit weiteren 2 Stellplätzen für Resereflaschen (wenn keiner hinguckt).

Water system

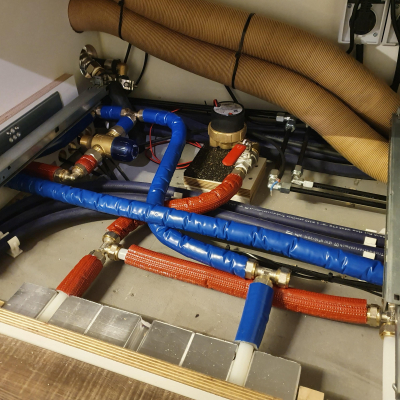

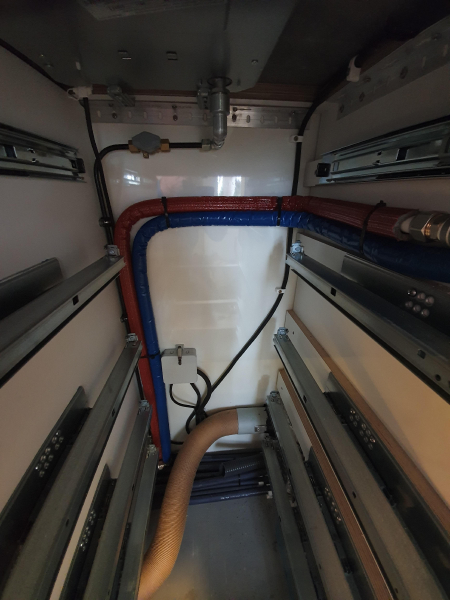

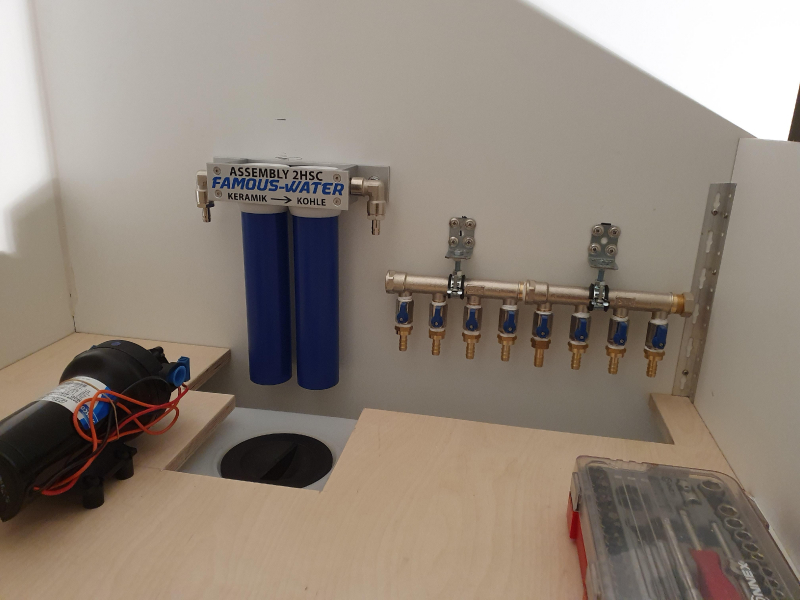

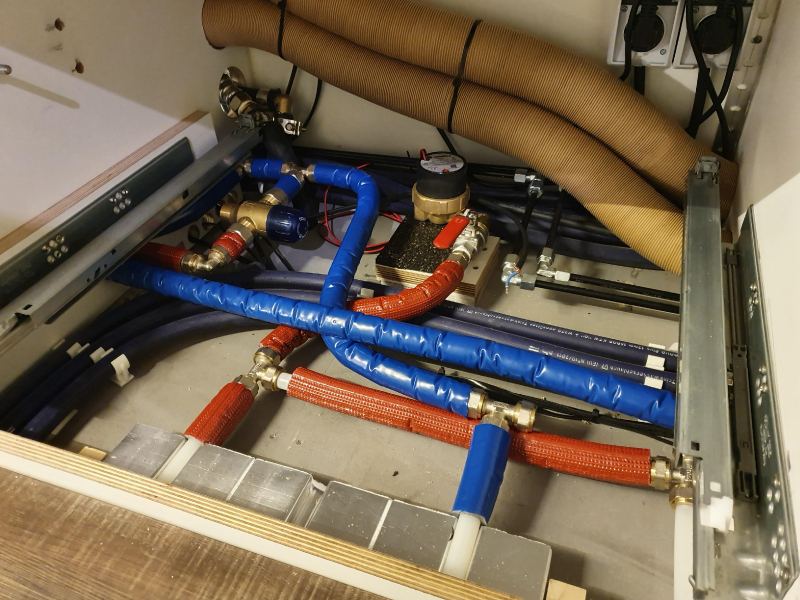

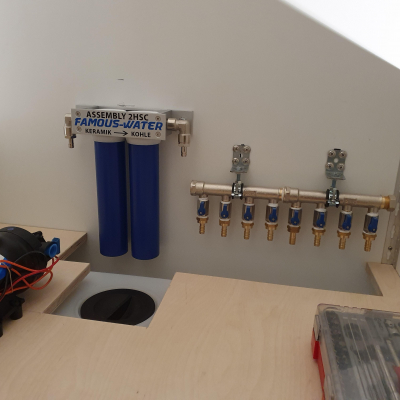

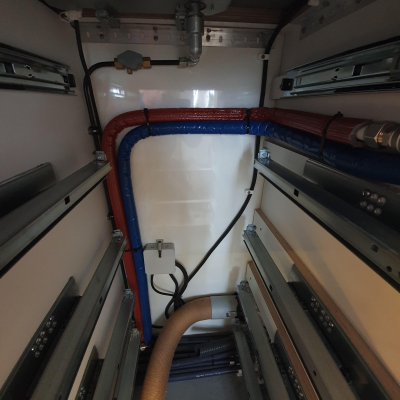

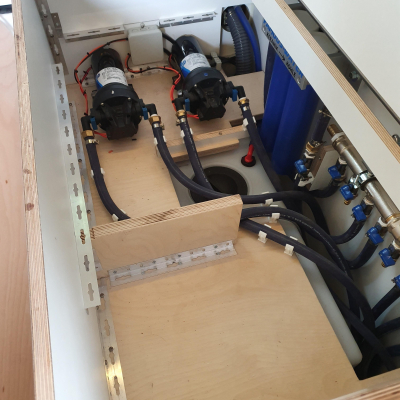

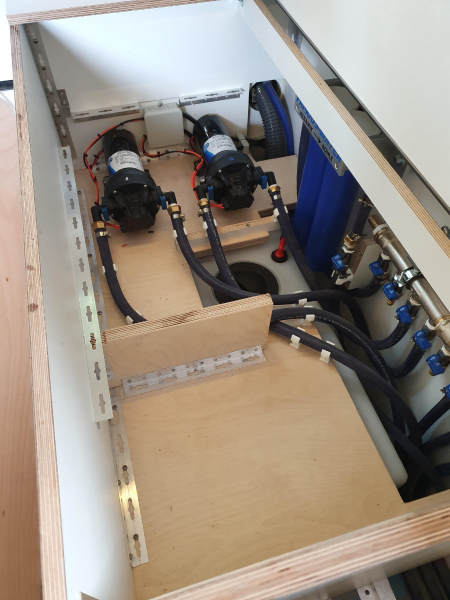

water flow Trinkwasserführung über Mehrschicht-Verbund-Schläuche und Baumarktverteiler mit separaten Wasserkreisen für jeden Verbraucher
Water filtration system Famous-Water Filter mit Aktivkohle und Keramikfilter, externer Filter für Vorfilterung bei Wasserentnahme aus Oberflächengewässer
Capacity of fresh water tank(s) 2 x 250 l Rohwasser und 1 x 250 l Reinwasser
Capacity of waste water tank(s) 250 l
Other
Aussenwasseranschluss für Aussenküche, Aussendusche und Hunde

Toilet

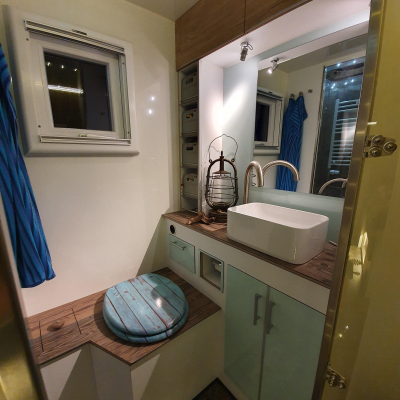

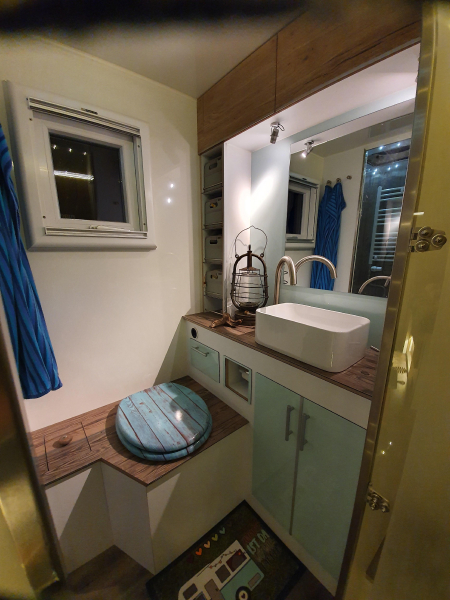

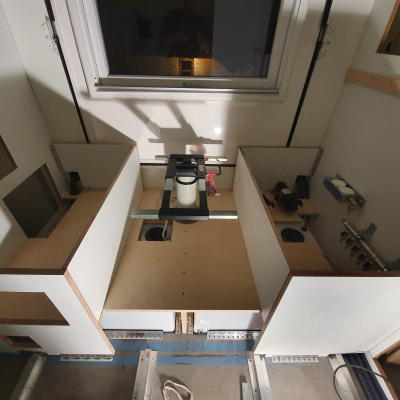

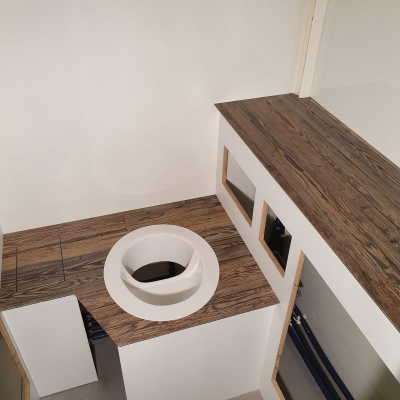

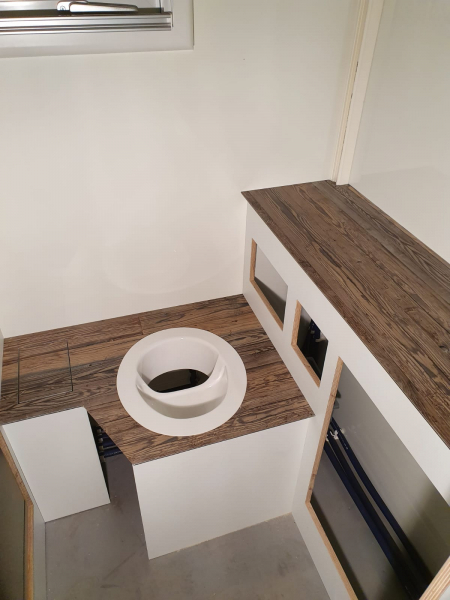

Manufacturer and type of toilet Trocken-Trenntoilette Eigenbau, Toiletteneinsatz von Kildwick, Feststoffe in schicken emaillierten Eimer, Urin mit heraunehmbarem 20l Kanister mit Fernanzeige Votronic
Capacity of black water tank nicht vorhanden
Other
Ständige Abluft nach draussen mit kleinem 12V PC Lüfter, funktioniert perfekt

Vehicle accessories

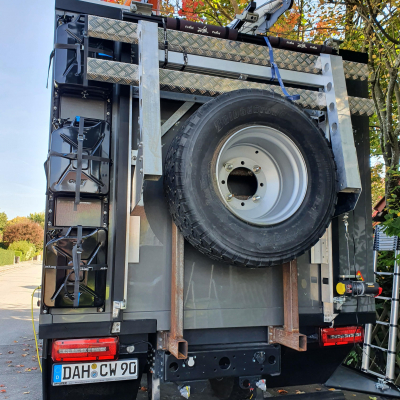

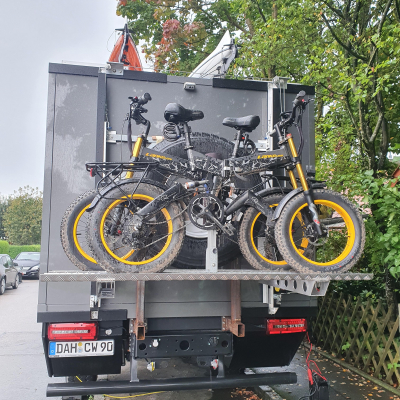

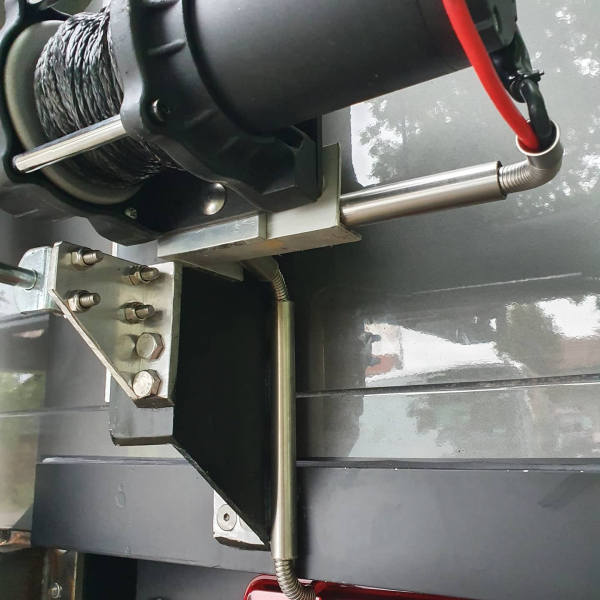

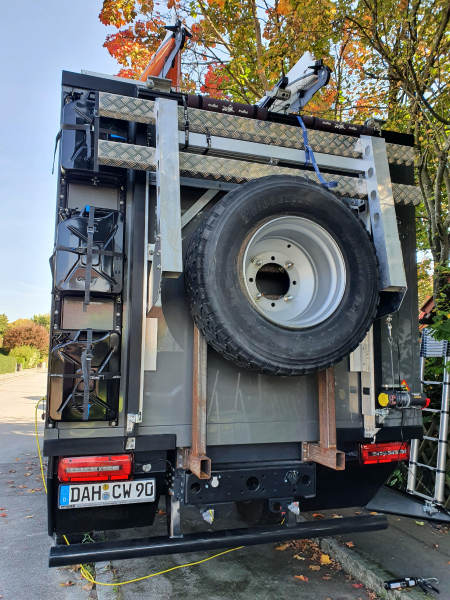

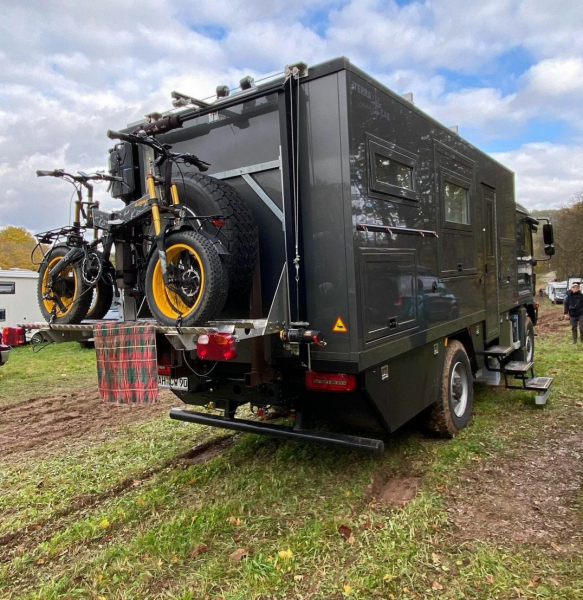

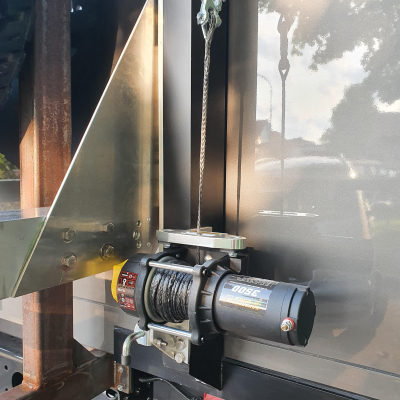

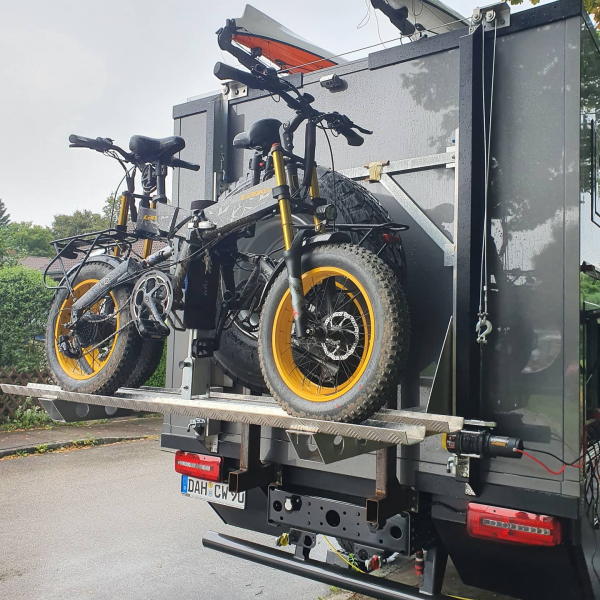

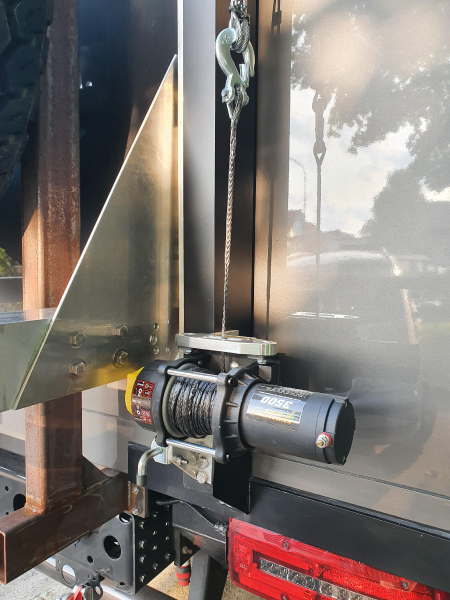

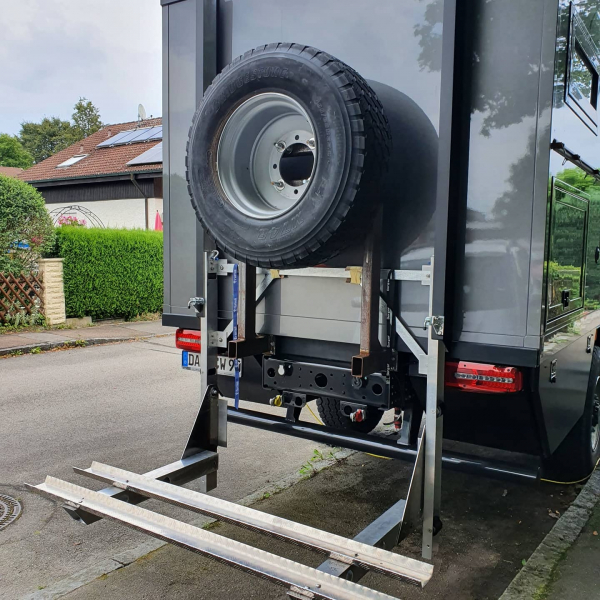

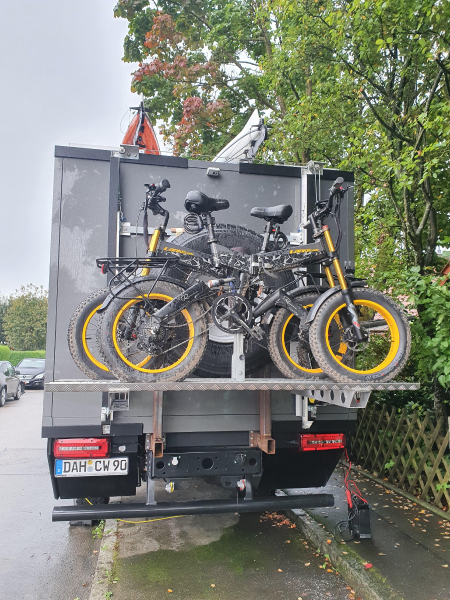

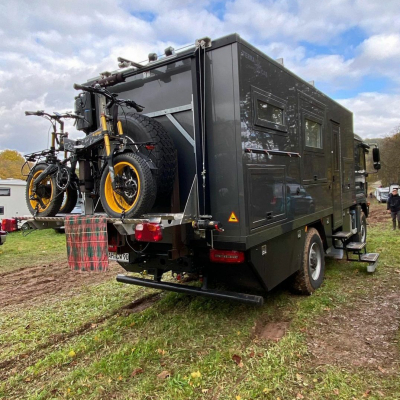

Rear carrier Eigenbau mit elektrischer Winde für e-Bikes, Vespa, Reserverad, Sandbleche, komplett aus Alu, 3 Halter für 20 l Kanister

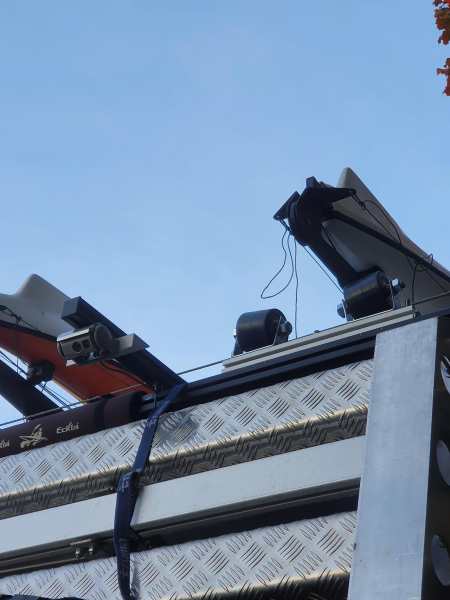

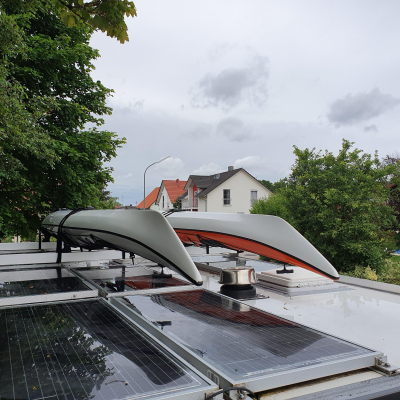

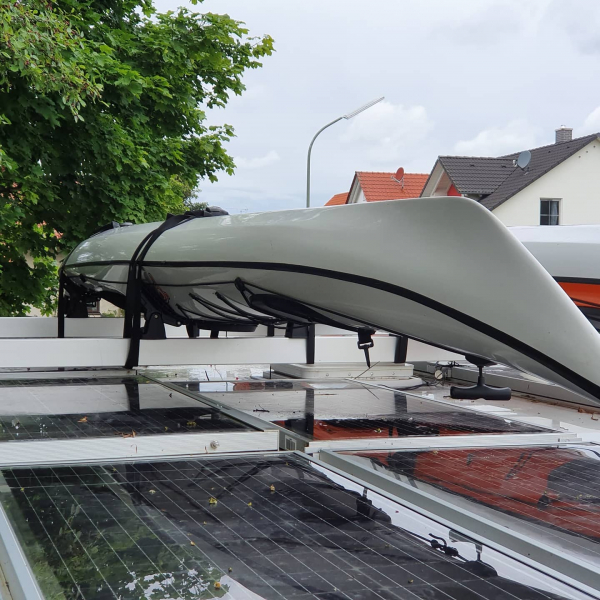

Roof rack Dachgepäckträger für Seekajaks und Kanu, komplett Alu, später kommt noch am Fahrerhaus eine Dachterrasse dazu

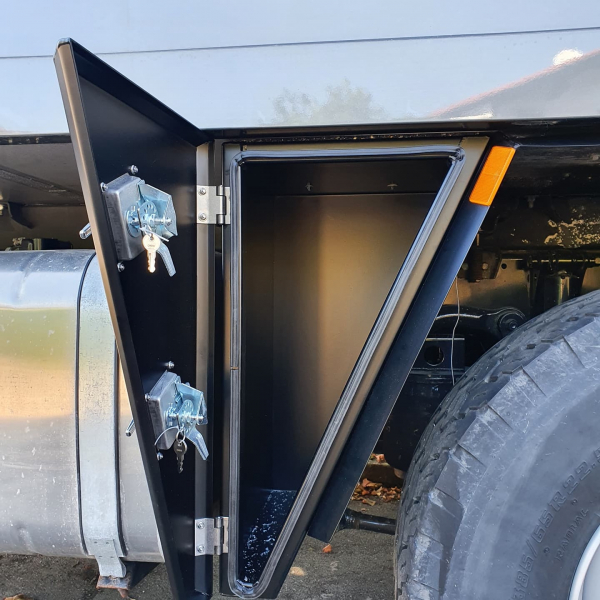

Storage boxes Alustauboxen überall rundherum, absolut unverzichtbar

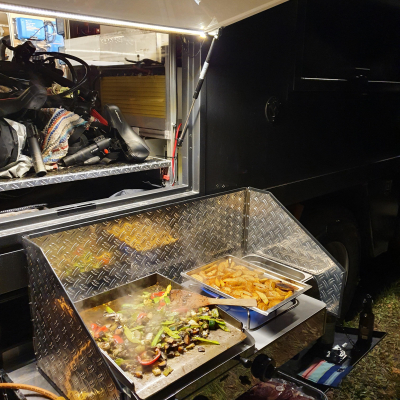

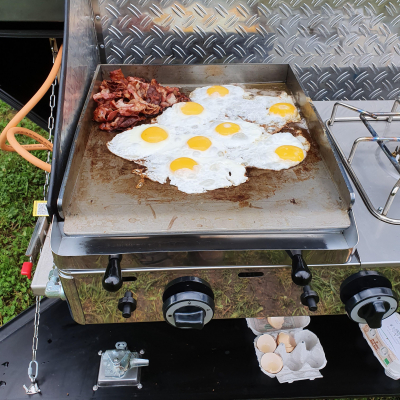

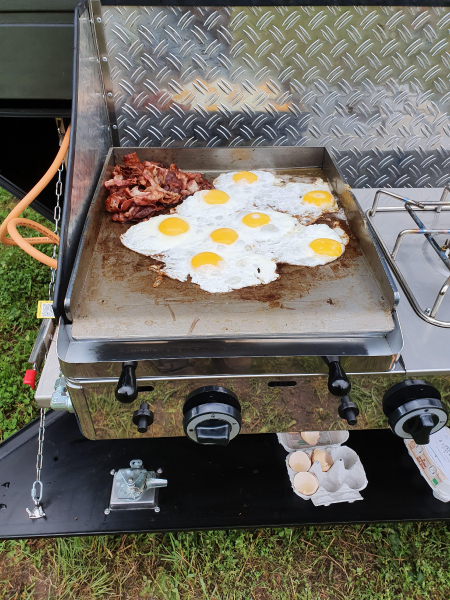

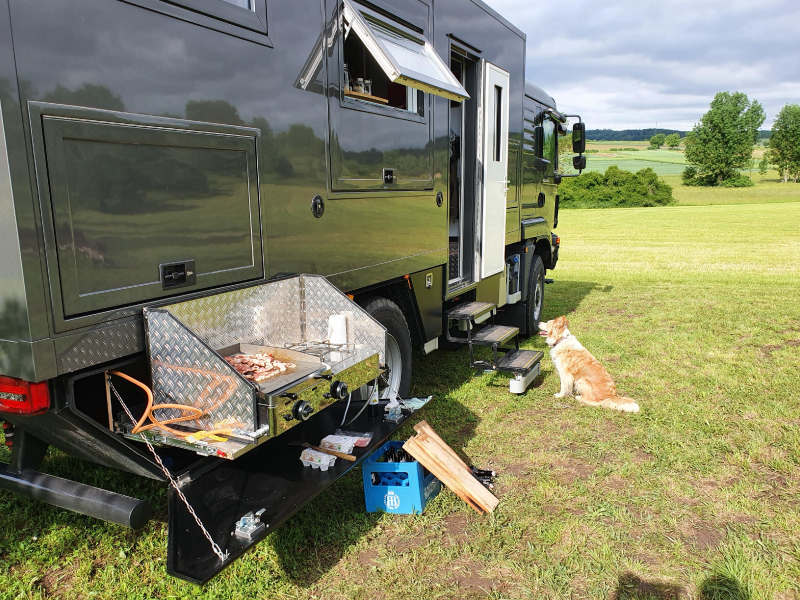

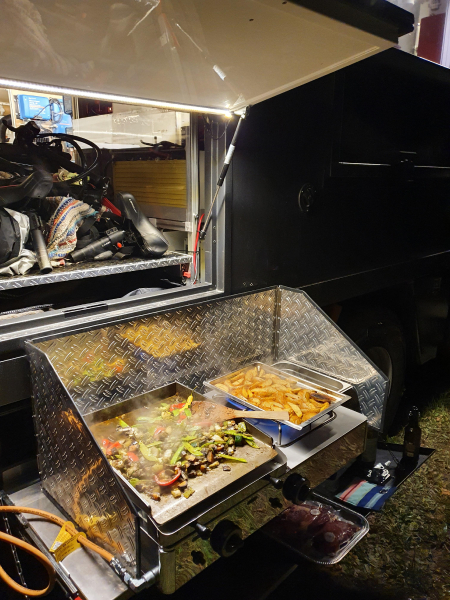

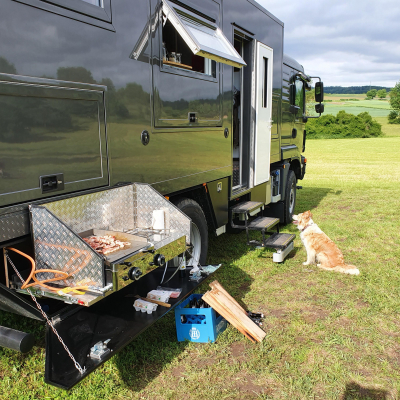

Outside cooking facilities Große ausziehbare Aussenkochstelle mit Gastrokocher mit Gas-Bratplatte und Hochleistungskochstelle für die großen Töpfe, ferner einen Oz-Pig für Dutchoven und Grillen
Awning Segel mit Abspannung über Airline-Schiene über Aussenkochstelle
Other

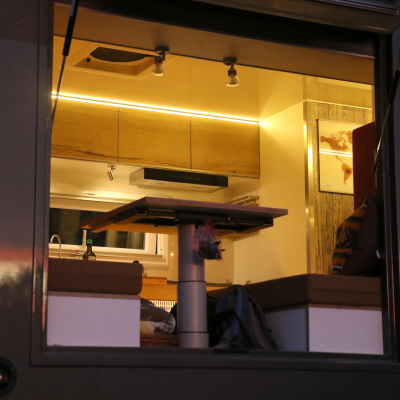

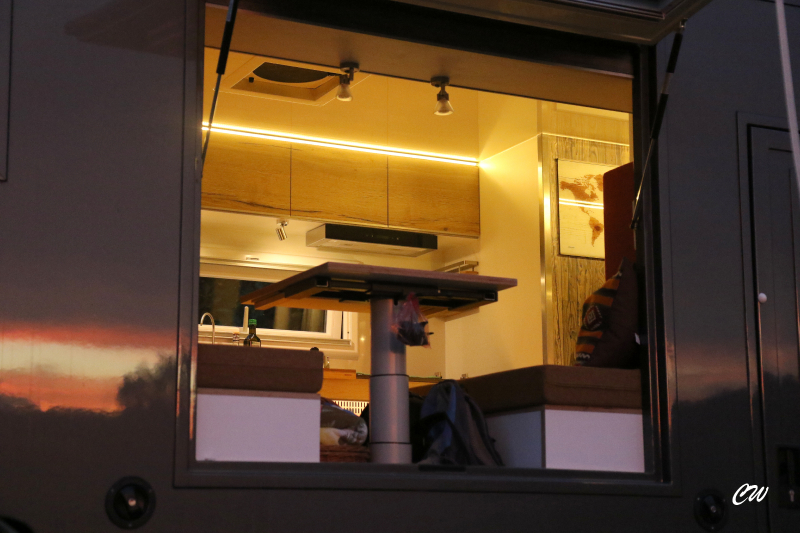

Große Klappe an der Sitzgruppe zum Öffnen, dadurch sitzen wir quasi im Freien mit Überdachung (vgl. Bimobil-Klappe, nur größer).
released 18.11.21
owner Carolin + Werner
views 4221
filled out 100%
