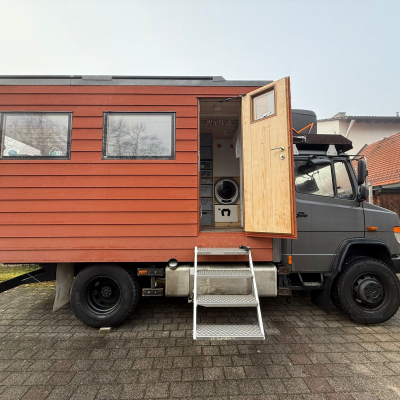

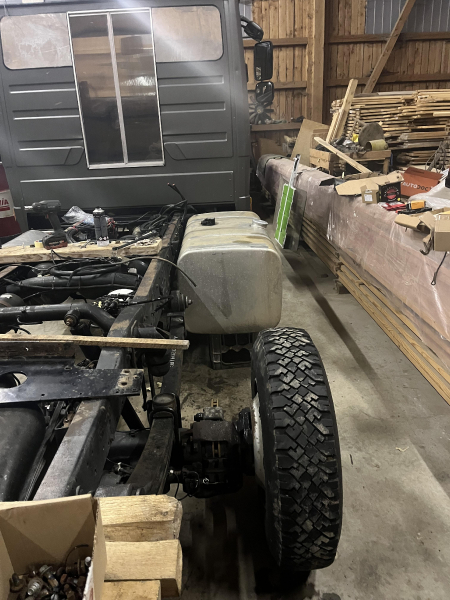

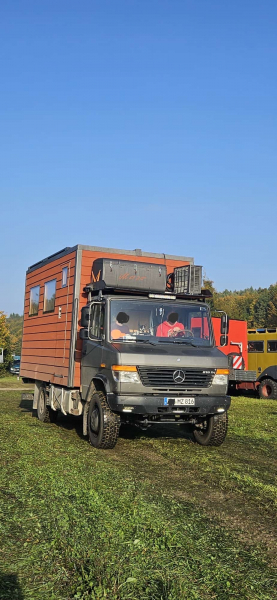

Diffusionsoffener Aufbau auf MB Vario

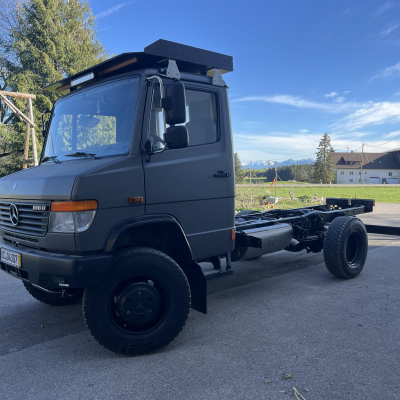

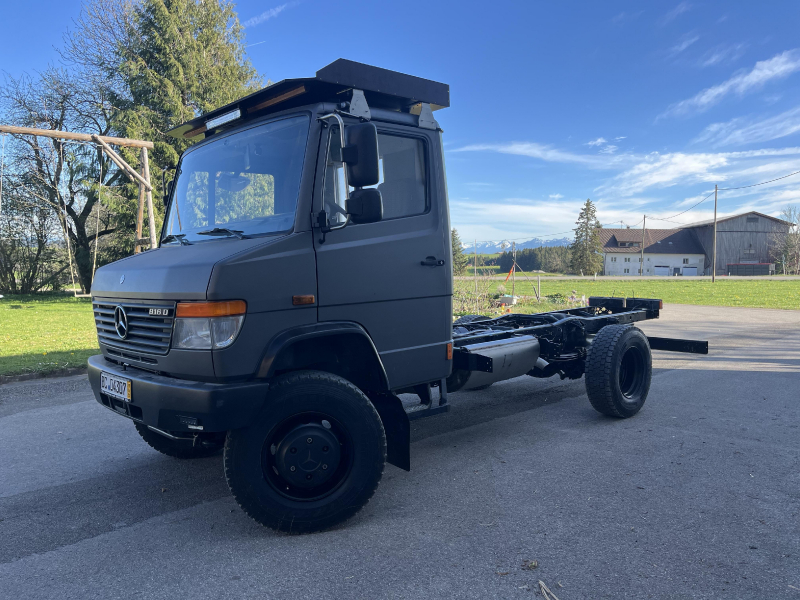

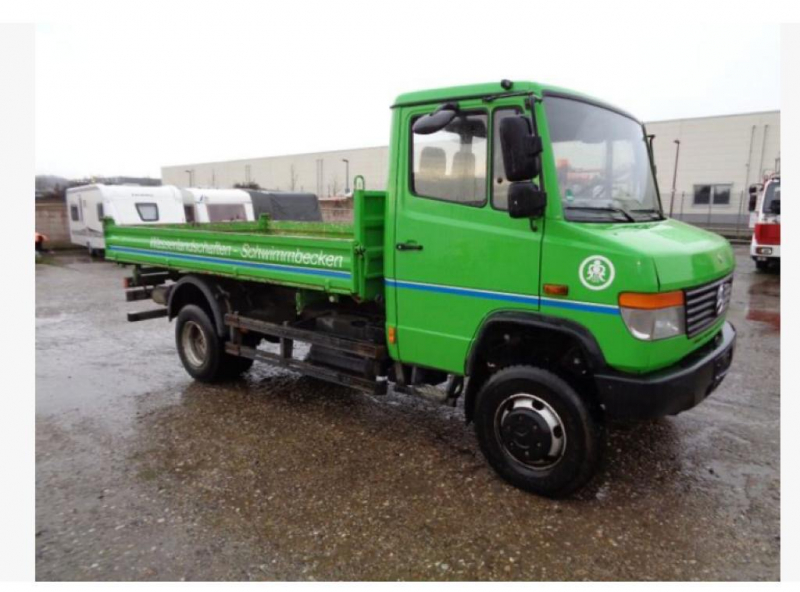

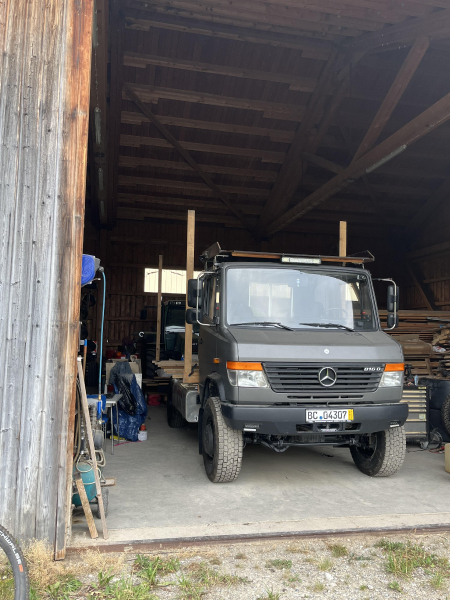

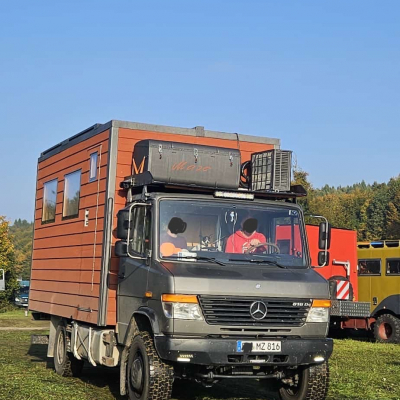

| Manufacturer and model | Mercedes Vario 816 DA |
|---|---|
| Name | Stefan Hörmann |
| Country | Deutschland |
| Year of manufacture | 2008 |
| For sale? | no |

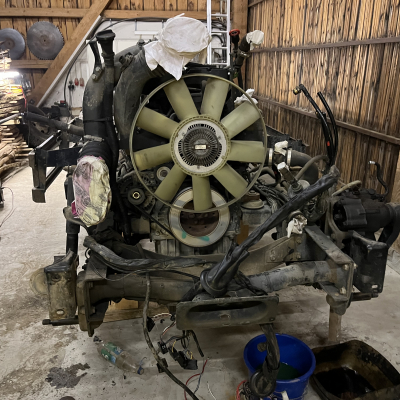

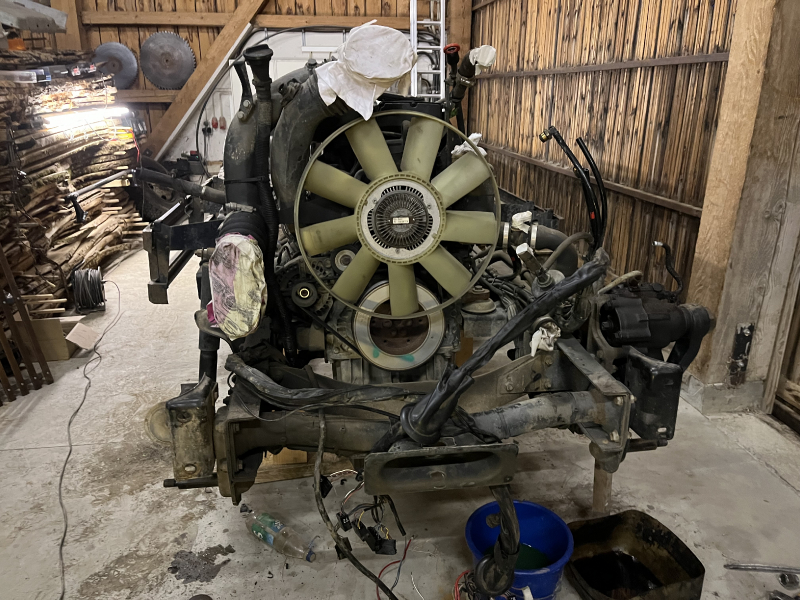

| Engine type | OM 904 |
|---|---|
| Cubic capacity | 4.3 |
| Number of cylinders | 4 |
| Horsepower | 160 |
| Torque | +150 NM |
| Other | |
| Steuergerät optimiert , im unteren Drehzahlbereich mehr Leistung. | |
| Zulässiges Gesamtgewicht | 7.5t |
|---|---|
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
| Wheel base | 3,7m |

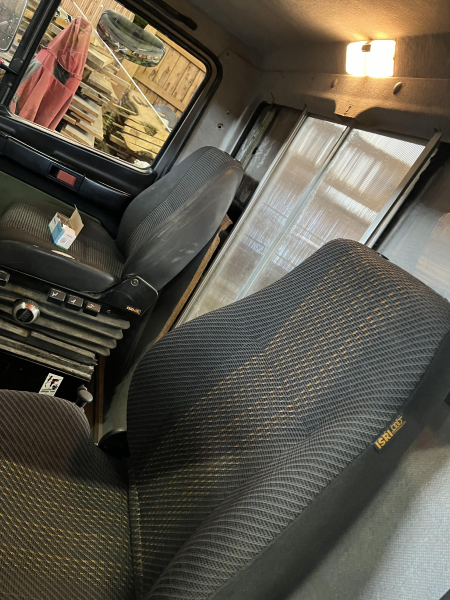

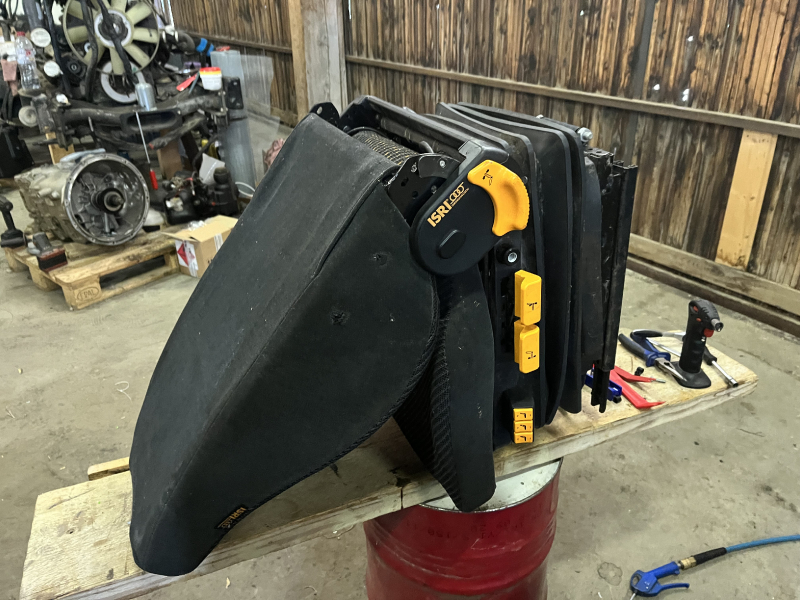

| Number of seats | 2 Sitze |
| Tyre size | 305/70r19.5 |
| Rim size | Gabo |
| Type of tyre | Baustelle |

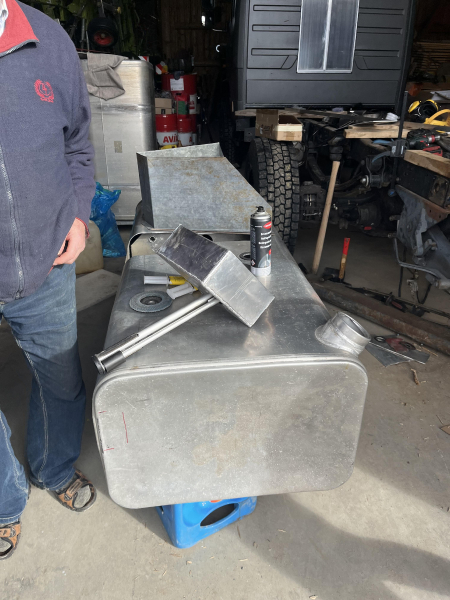

| Tank capacity | 500 |
| Diesel filter | no |
| Other | |
| Die Luftfederung habe ich nach etlichen tausend Kilometern nachgerüstet. Hatte erst was komplett anderes im Sinn, bin aber wegen Gewicht , Kosten nutzen bei der Luftfeder geblieben. War in 2 Tagen nachgerüstet und mittlerweile froh über die Entscheidung. | |
| Permanent or manually selectable 4-wheel drive | Zuschaltbar |
| Diff locks | Mittel, Hinterachse |
| Manufacturer of the cabin | Eigenbau |
|---|---|
| Inner dimensions (LxWxH) | 4360/216 |
| Outer dimensions (LxWxH) | 4500/2350 |

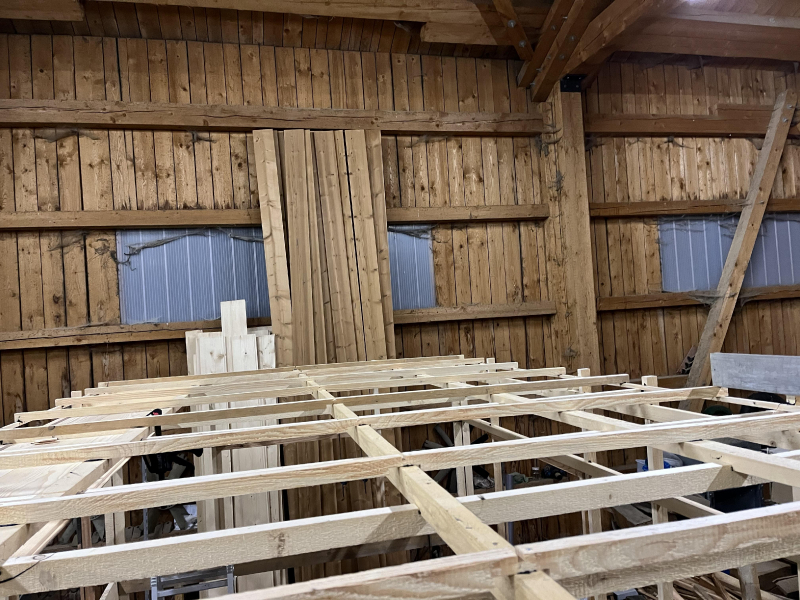

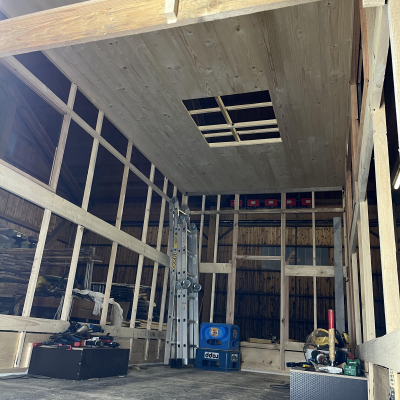

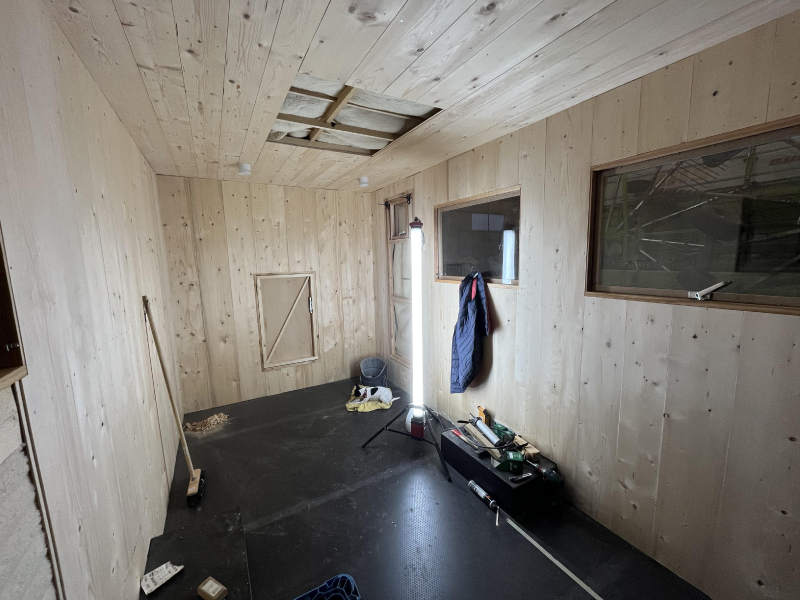

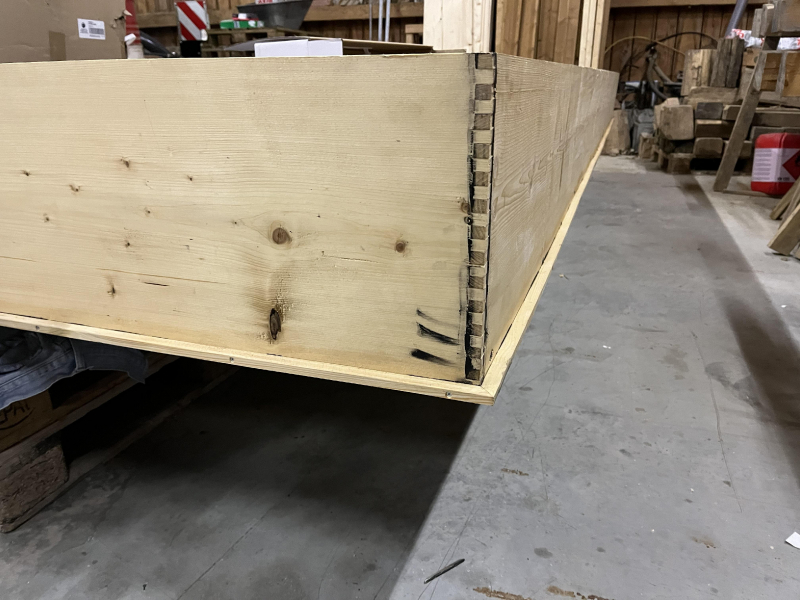

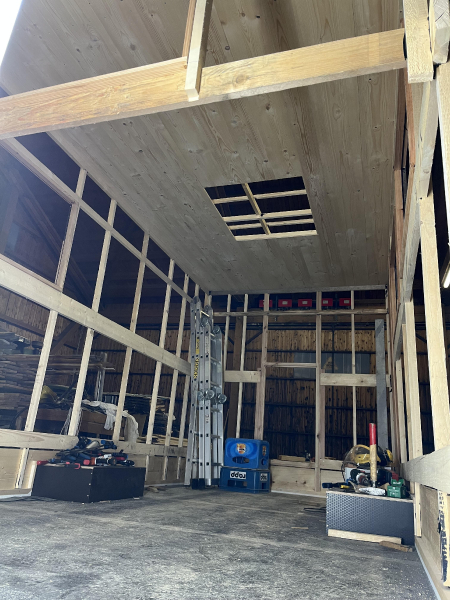

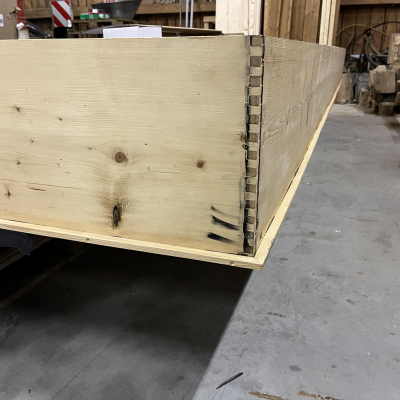

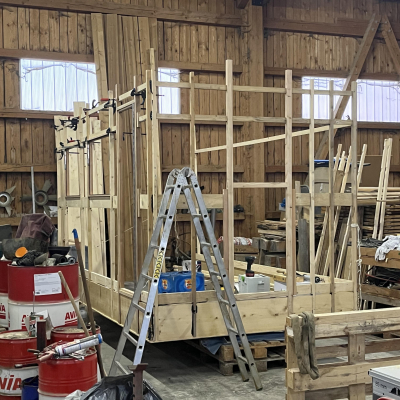

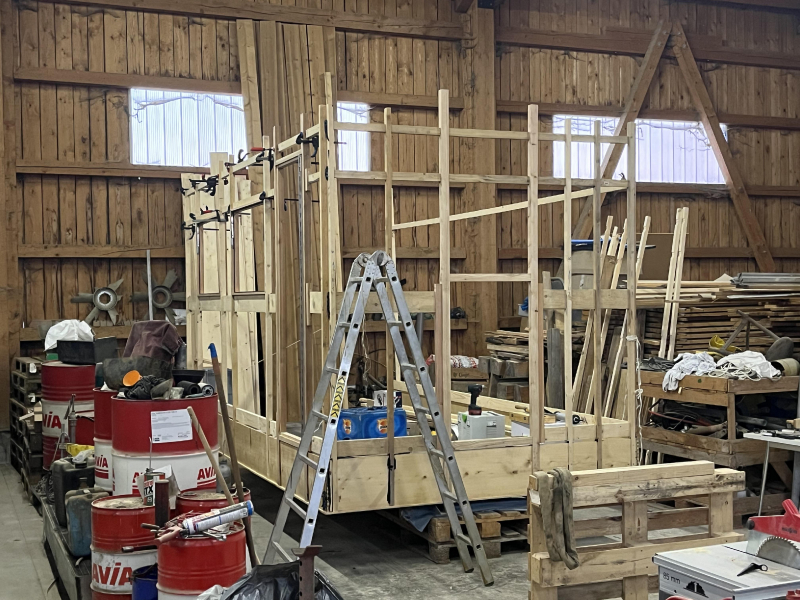

| Cabin material | Holz |

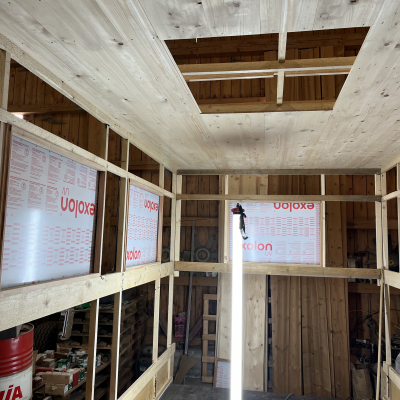

| Kind and thickness of insulation | 7cm : Holz,Holzfaser,Schafwolle, Mineralwolle |
| Number of beds | 2+2x1 |

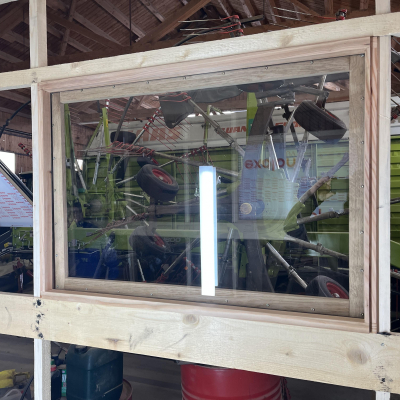

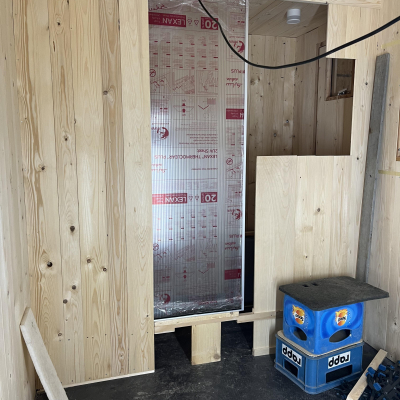

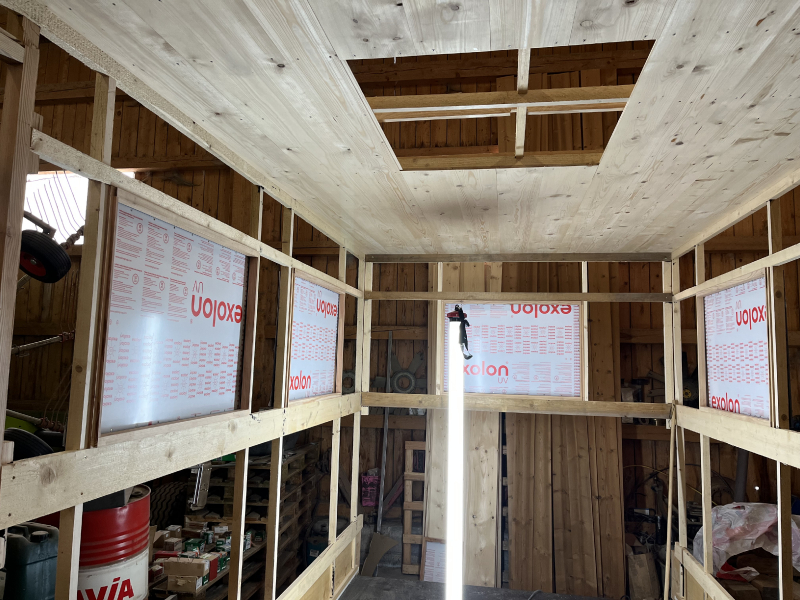

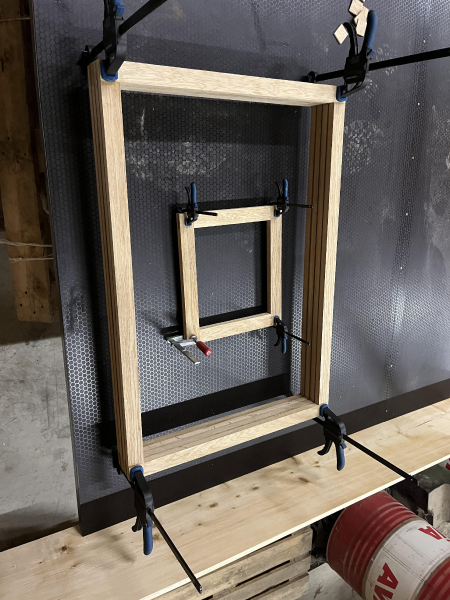

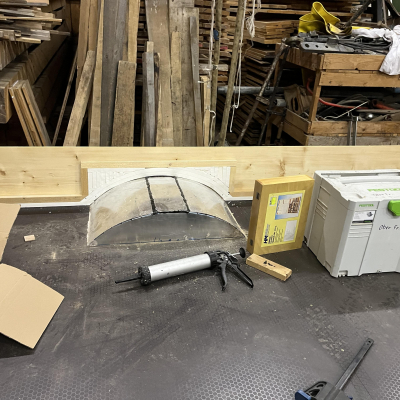

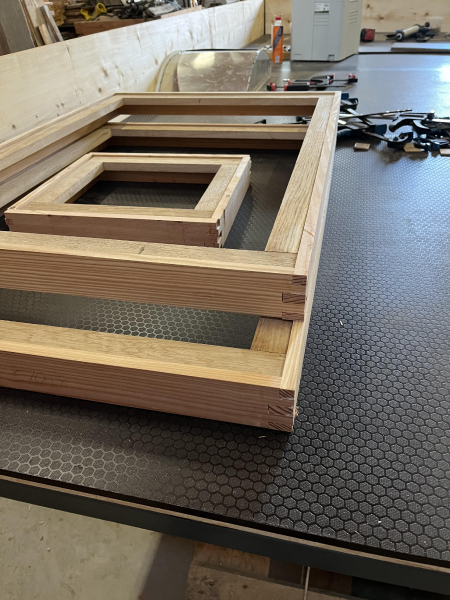

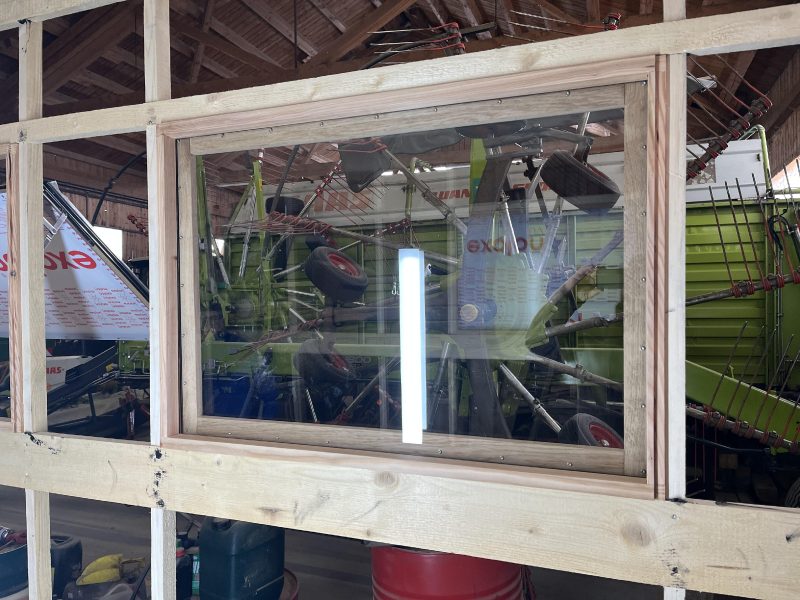

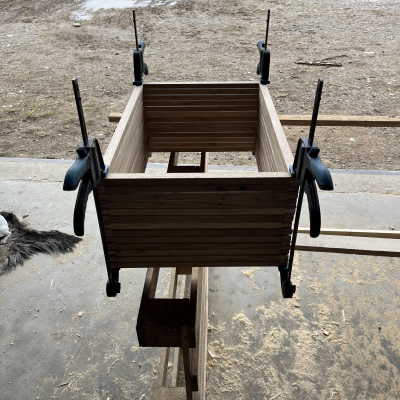

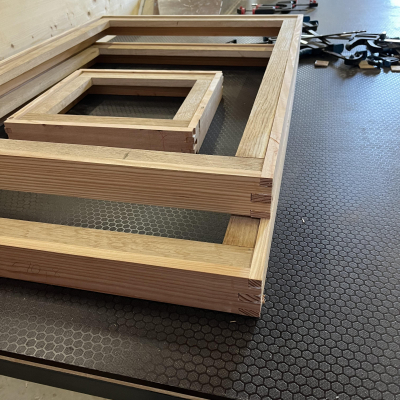

| Windows | Eigenbau, Holz/Macrolon |

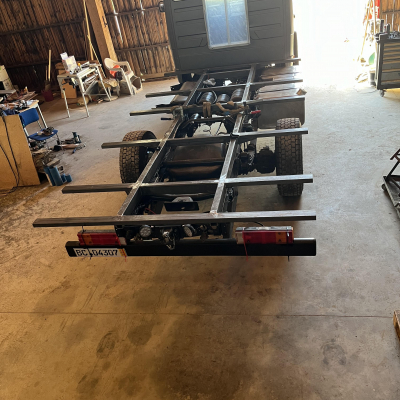

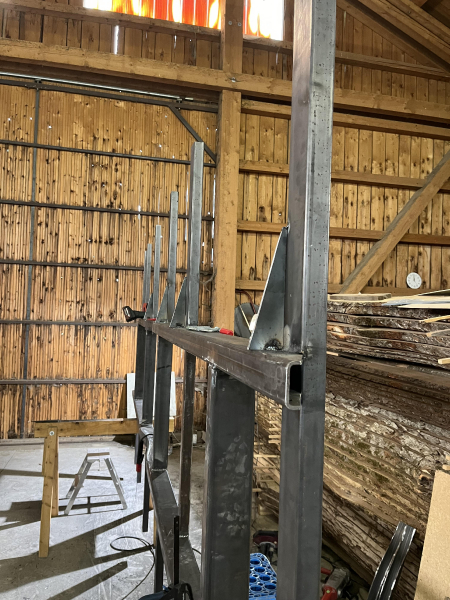

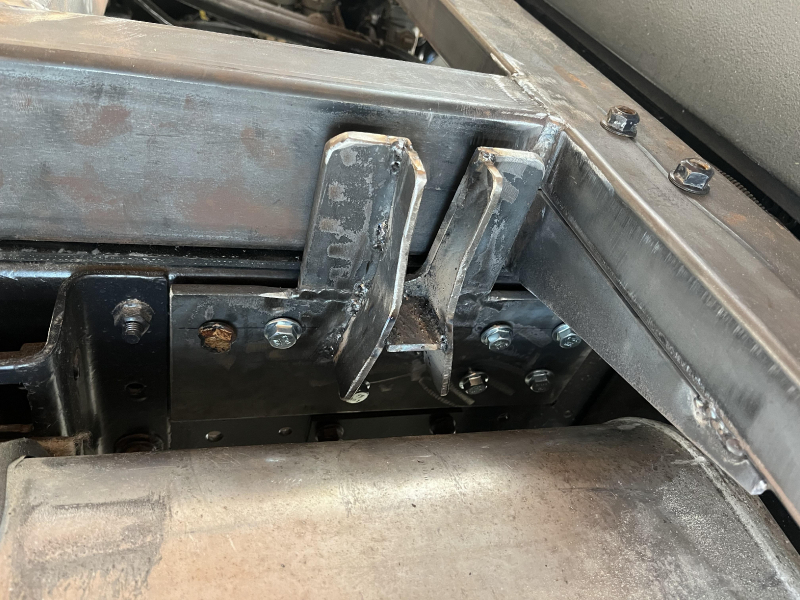

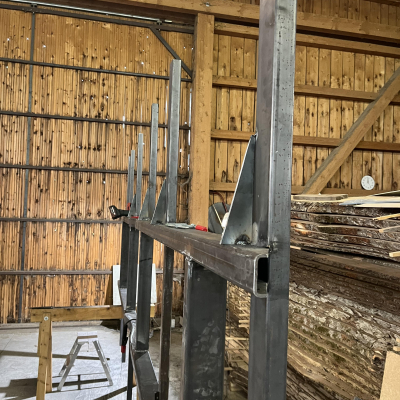

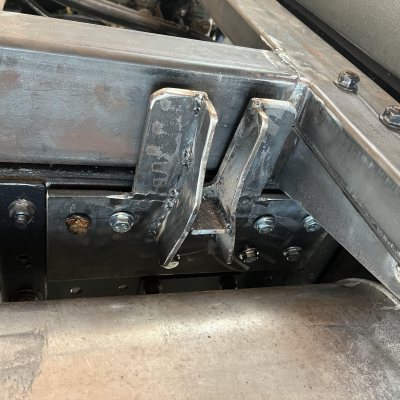

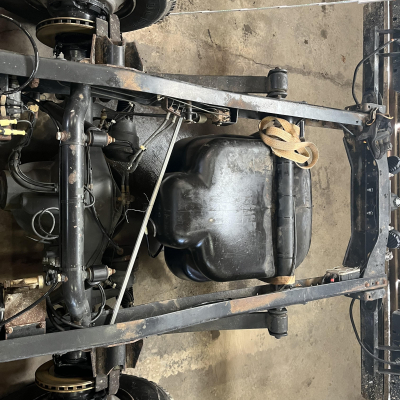

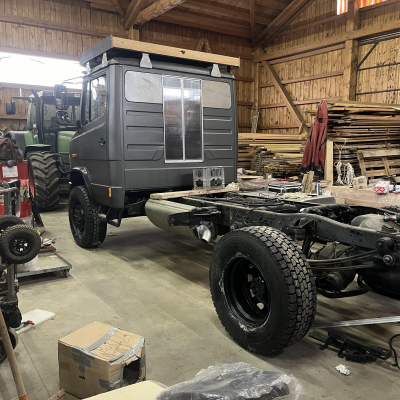

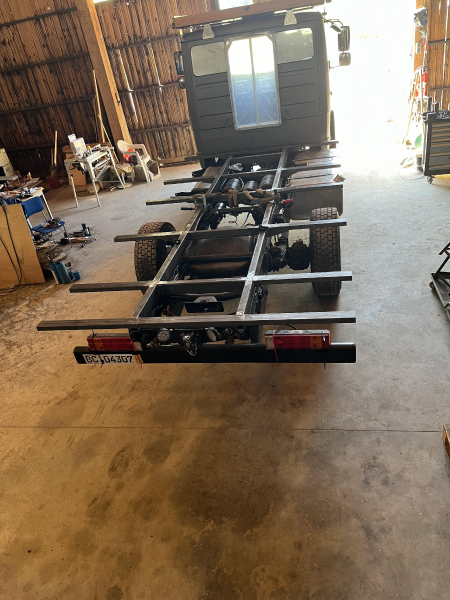

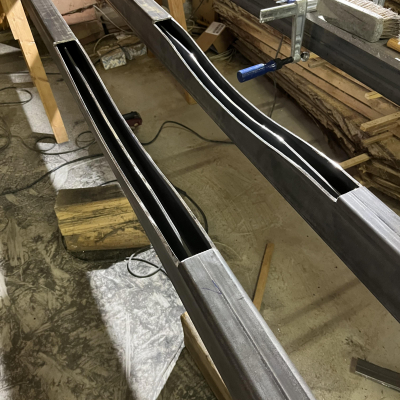

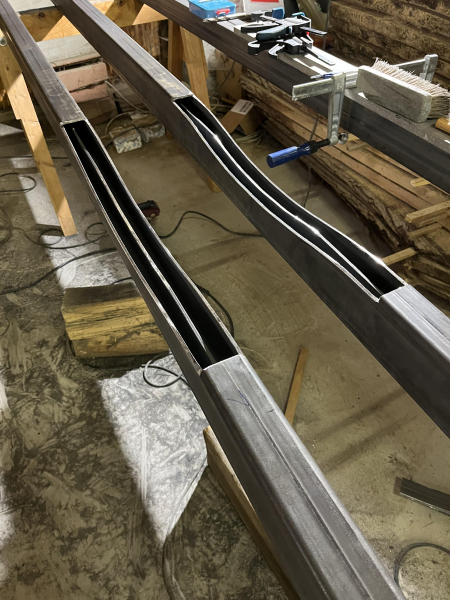

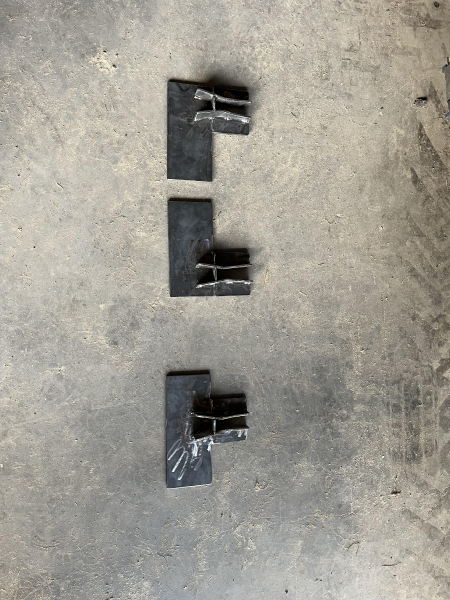

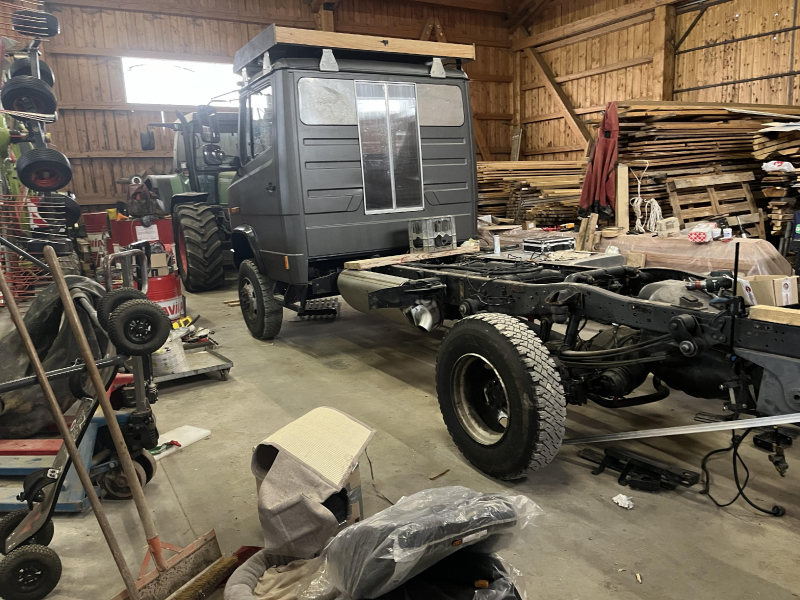

| Subframe | Stahlrahmen Schwimmend gelagert |
| Other | |

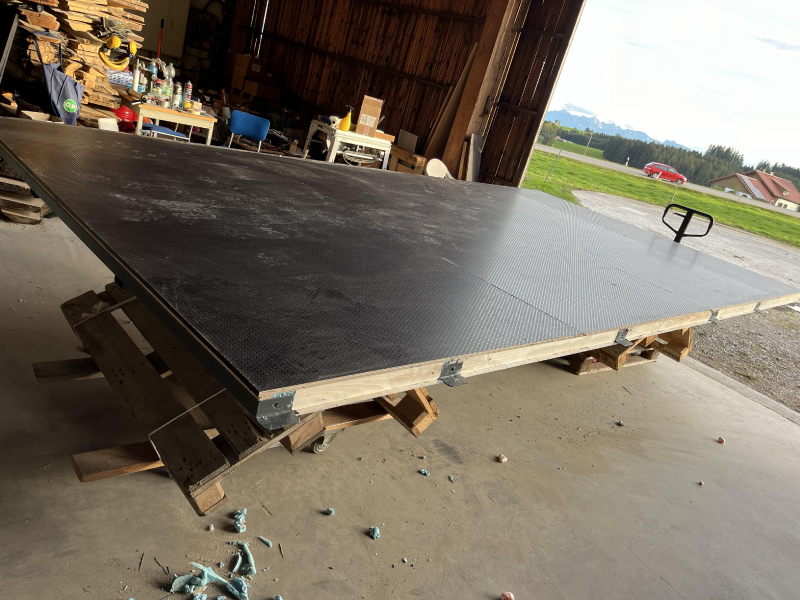

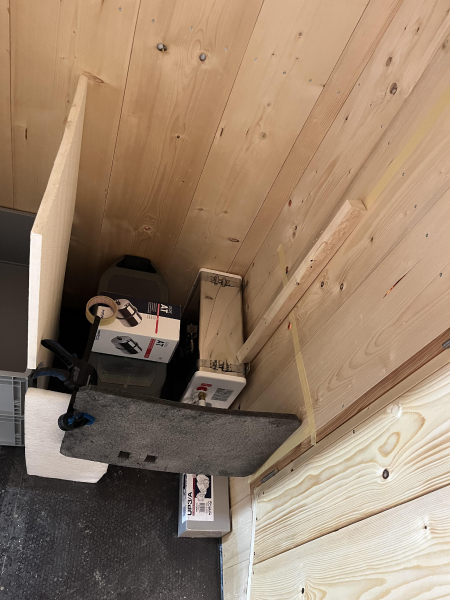

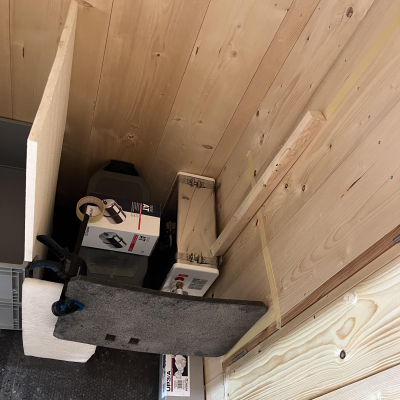

| Im Zwischenboden ist der Wassertank, Stauraum und unter der Garderobe/Toilette die komplette Technik sehr kompakt und mit möglichst kurzen Wegen verbaut. Alles ist ohne Werkzeug mit ein paar Handgriffen zu erreichen. | |
| Explanation of floor plan | |
|---|---|
|

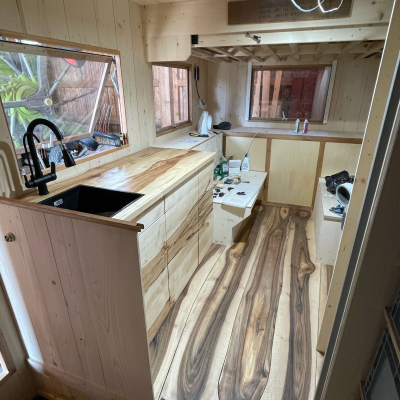

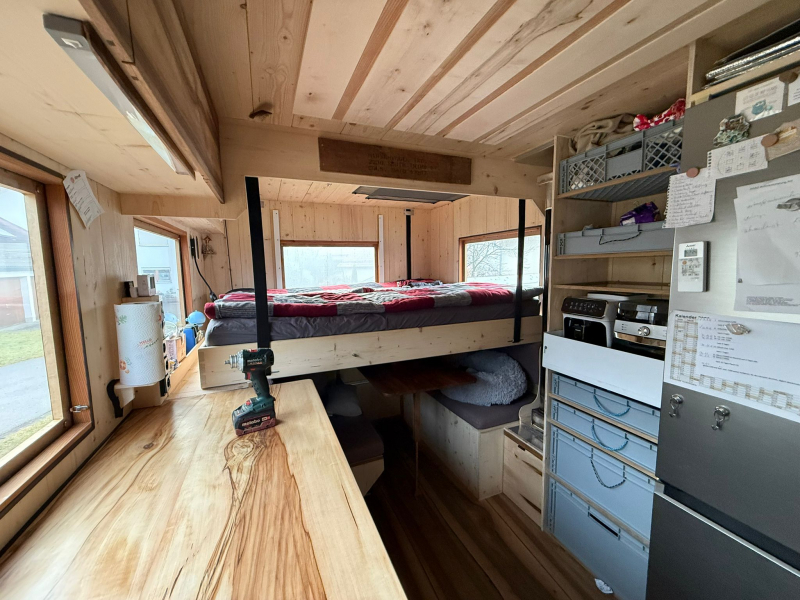

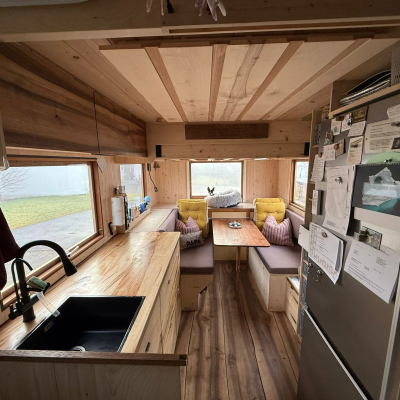

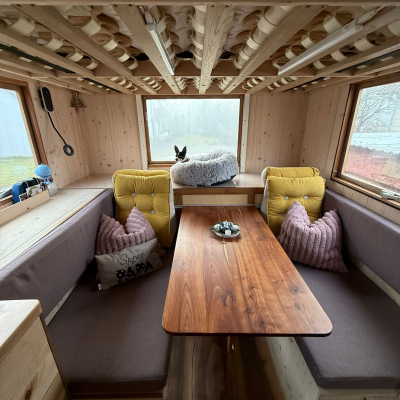

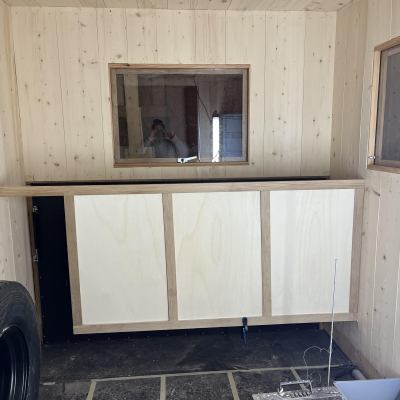

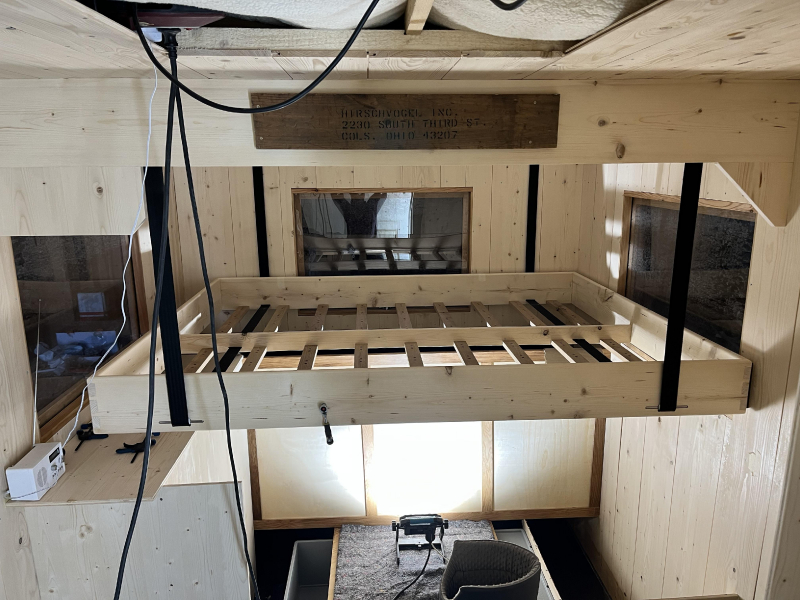

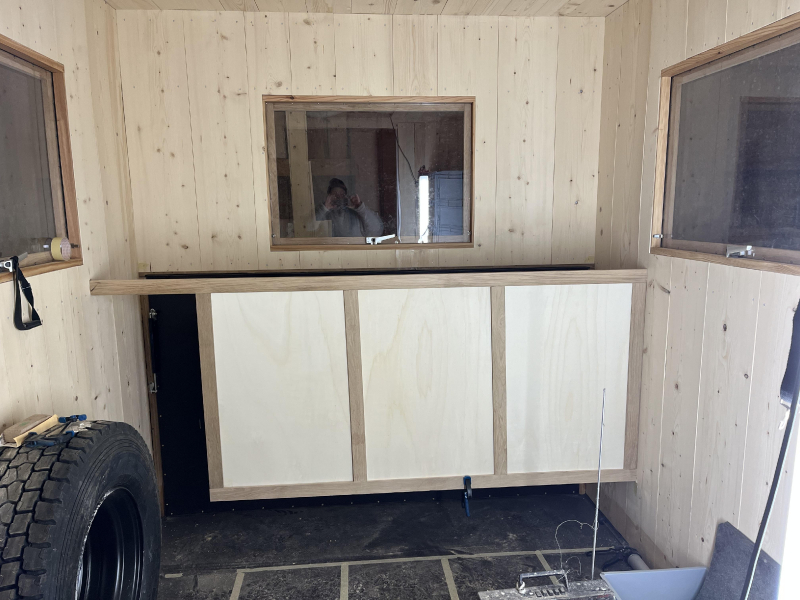

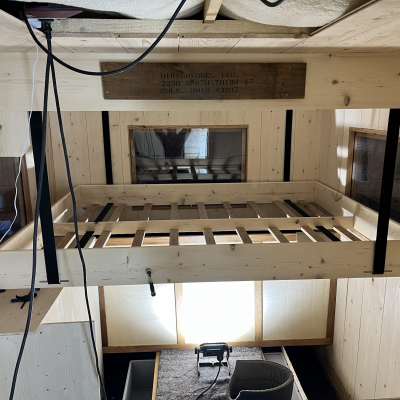

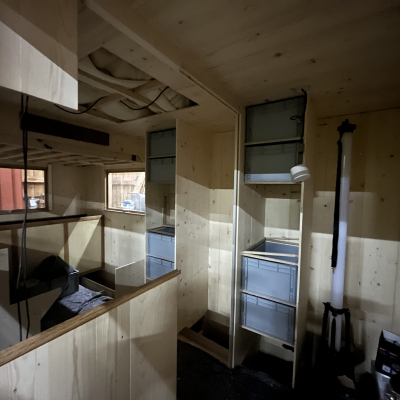

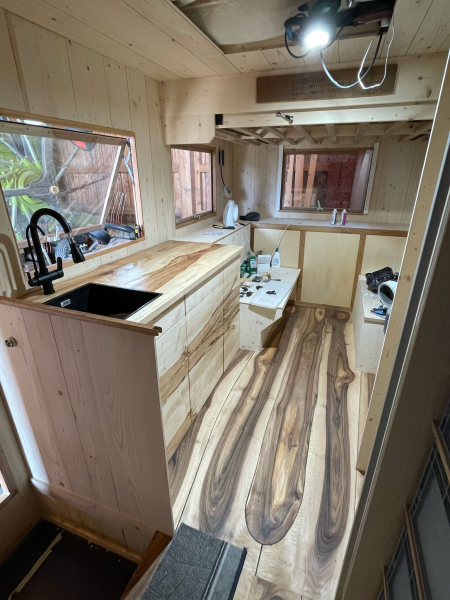

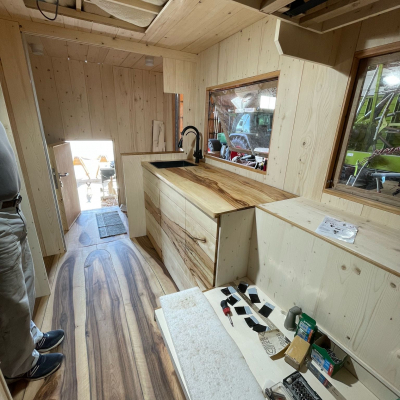

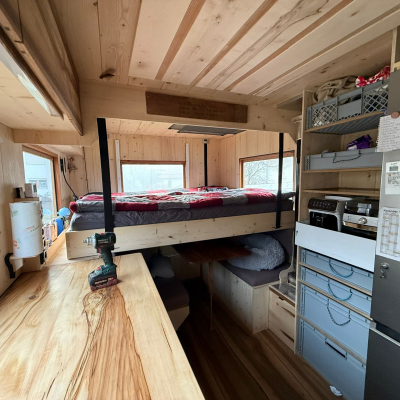

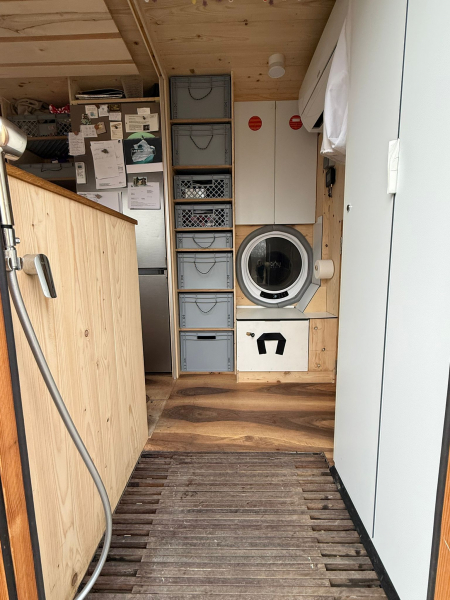

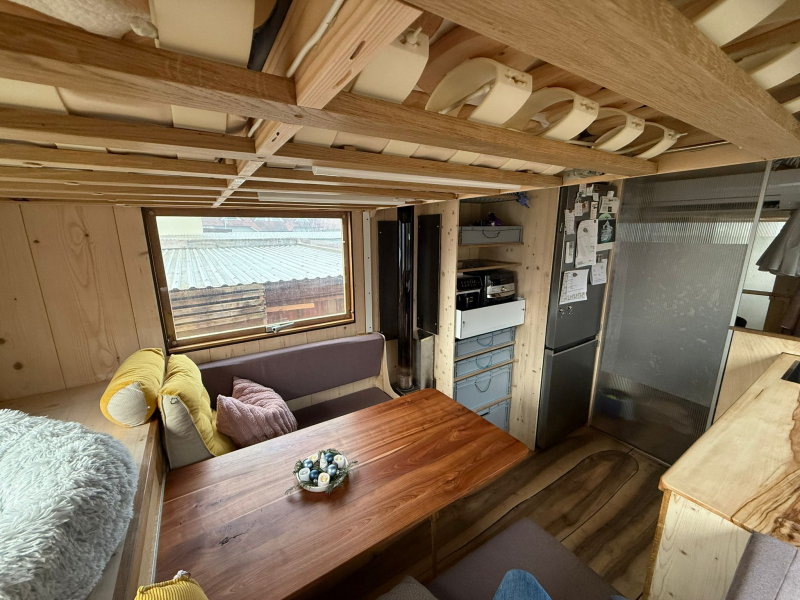

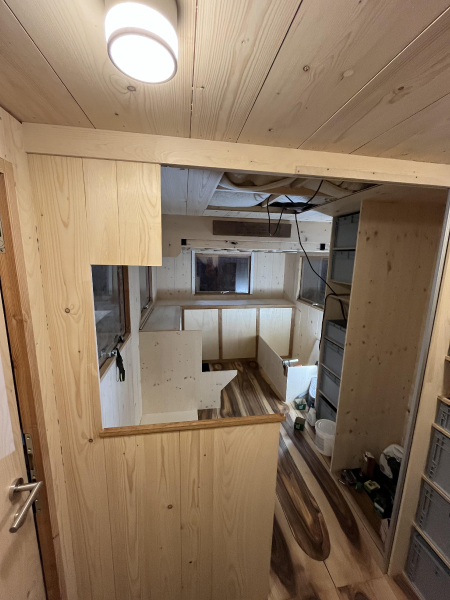

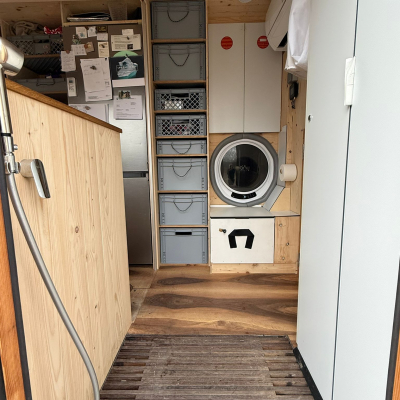

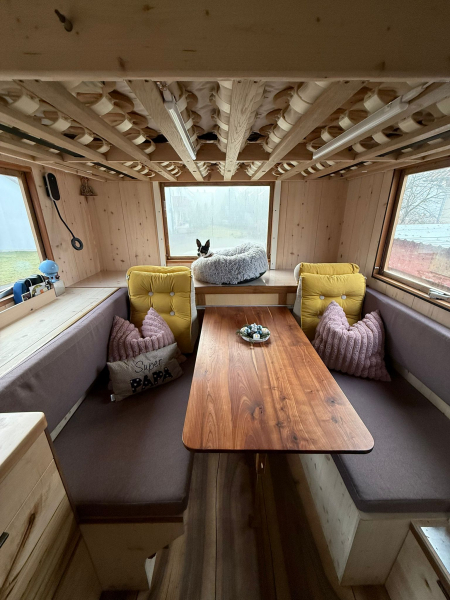

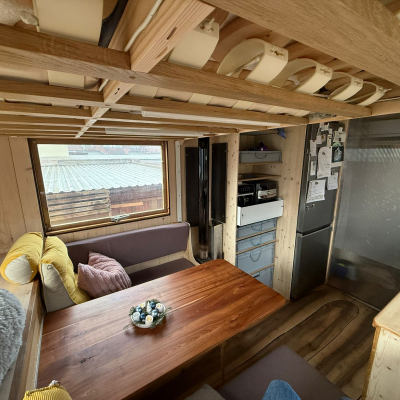

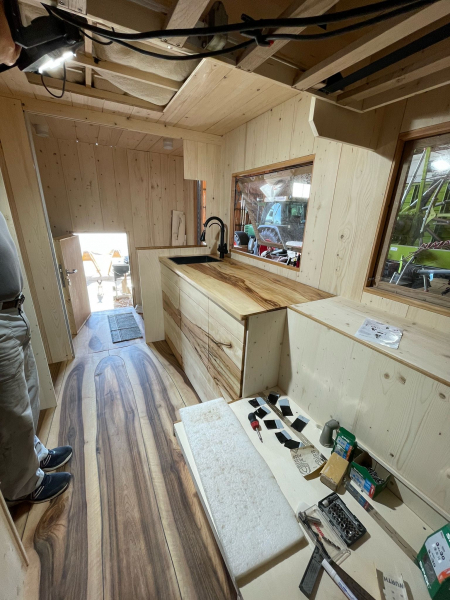

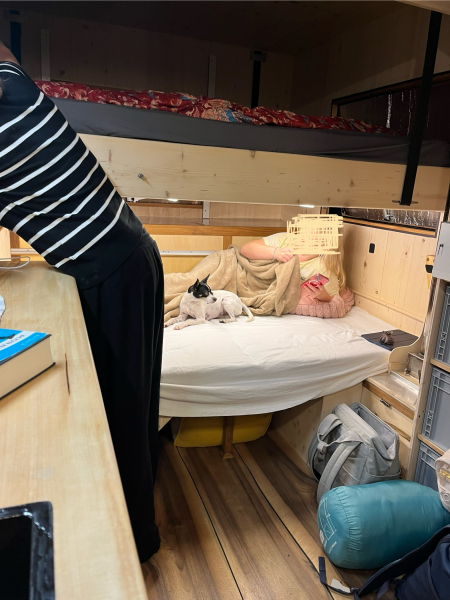

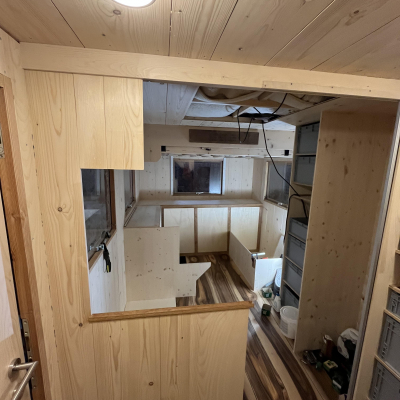

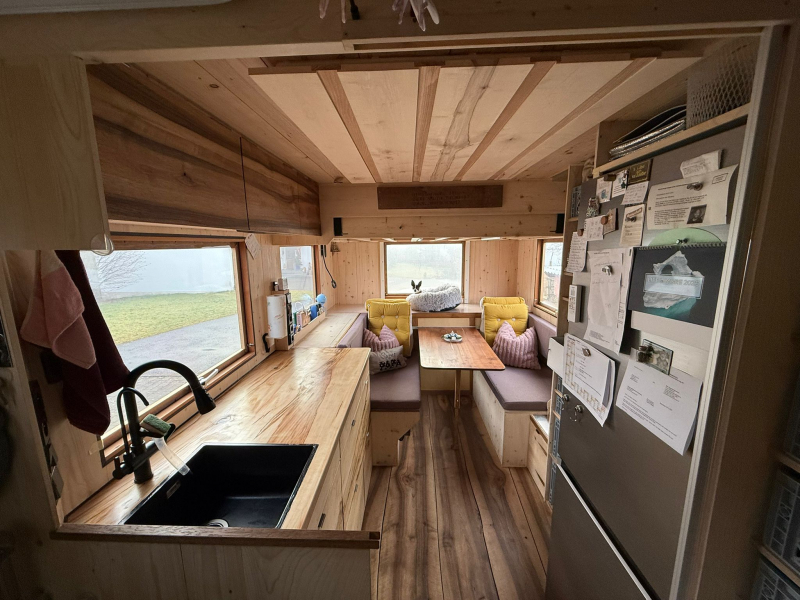

Den Grundriss haben wir so geplant dass möglichst viel Bewegungsraum bleibt. Hubbett im Heck, darunter die Sitzgelegenheit. Küche auf der rechten Seite, linke Seite Aufbewahrung, Holzofen ,Kühlgefrierkombi, WC,Waschmaschine,Garderobe. Vorne rechts befindet sich der Eingang mit Schmutzschläuse/Dusche Bad/Schuhschrank |

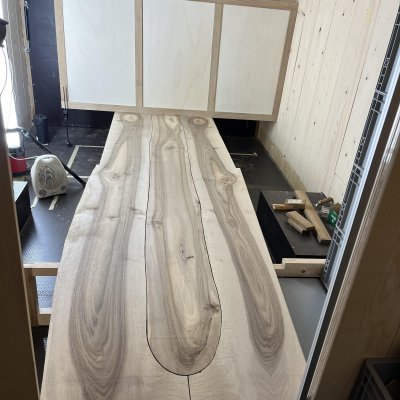

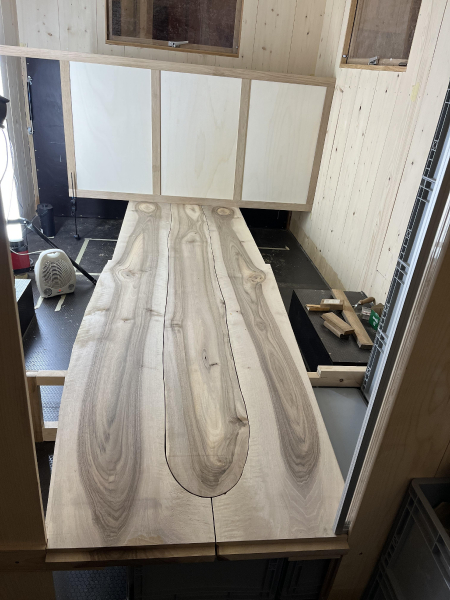

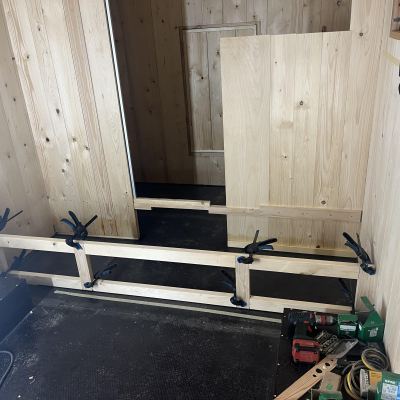

| Material of furniture | Vollholz |
|---|---|
| Other | |
| Plattenmatereal 3schicht habe ich nur dort wo Statisch notwendig war verwendet | |
| Cooking stove | Induktion |
|---|---|
| Gas installation | Gasfrei |
| Other | |
| Die Kochplatte hat keinen festen Platz, außer in der Schublade. | |
| Manufacturer and type of fridge / cooler | Haushaltsüblicher Inverter Kühl/Gefrierschrank Samsung |
|---|---|
| Other | |
| Wir haben auf den Verbrauch geachtet! | |
| Voltage in the chassis | 24V |
|---|---|
| Voltage in the cabin | 230V |
| Charging converter 24V-12V | EcoFlow |
| 110V / 230V in the cabin? | yes |
| Inverter | EcoFlow Power Kit |
| Capacity of batteries in the cabin | 10 KW |
|---|---|
| Battery type | 5kw /48-52v |
| Battery charger for cabin batteries | Lima, Land,1600w Pv |
| Battery management | EcoFlow |
| Other | |
| Als komplett Lösung haben wir das Power Kit von EcoFlow mit Sicherungskasten und Bedieneinheit benutzt. Batterien 2x5kw | |
| Solar capacity | 1600w |
|---|---|
| Solar controller | EcoFlow |
| Fuel cell | no |
| Other | |
| Die an der „Komplett Lösung“ fehlenden FI Schutzschalter an entsprechenden Stellen nachgerüstet( Eingeplant/Verbaut) | |
| Manufacturer and type of heating system | Die Hauptheizung ist unsere Klimaanlage , Desweiteren habe ich die bereits im LKW vorhandene Dieselstandheizung (Wasser) umgeleitet. Damit ist jetzt möglich die Wohnkabine als einzelne zu beheizen mit Hilfe eines Kühlers und Gebläse. Holzofen. |
|---|---|
| Warm water processing | Webasto Isothenp , 230V ,Motor/Standheizung |
| Cab heating | Standheizung/Diesel |
| Other | |
| Eigenbau Holzofen | |
| Explanation of gas system | |
|---|---|
| Gas frei |
| water flow | Aluverbundleitung, zugelassen für Trinkwasser |
|---|---|
| Water filtration system | UV Bestrahlung, Egger Wasserfilter,Vorfilter |

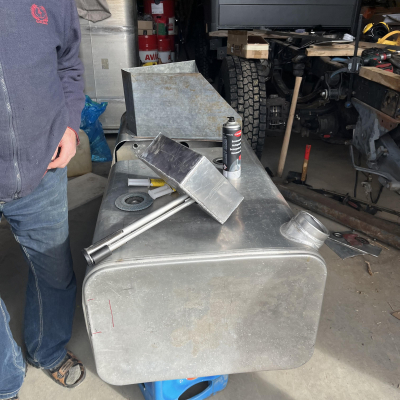

| Capacity of fresh water tank(s) | 500 |
| Capacity of waste water tank(s) | 160 |
| Manufacturer and type of toilet | Trocken trenn Toilette, Eigenbau |
|---|---|
| Capacity of black water tank | Nicht notwendig |

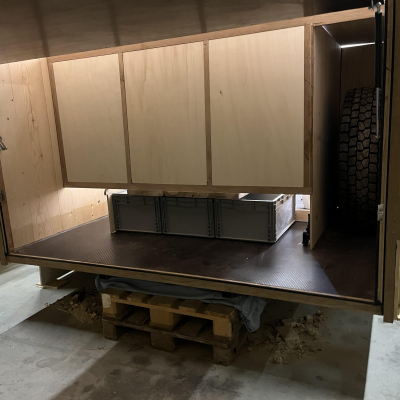

| Rear carrier | Durch die Große Heckklappe nicht einfach aber hätte schon einen Plan falls tatsächlich notwendig |
|---|---|

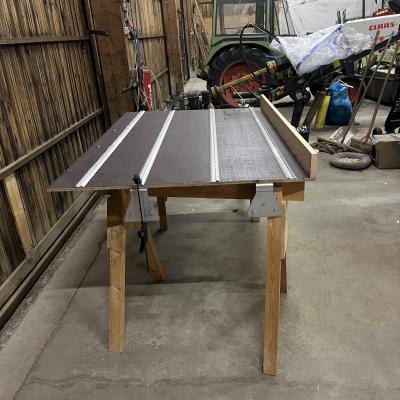

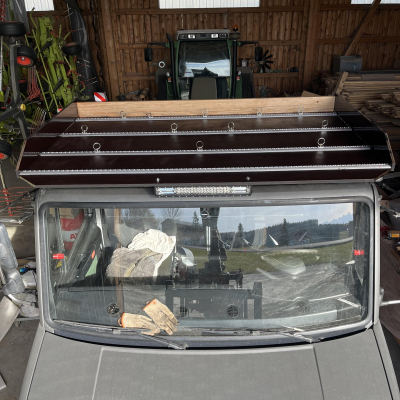

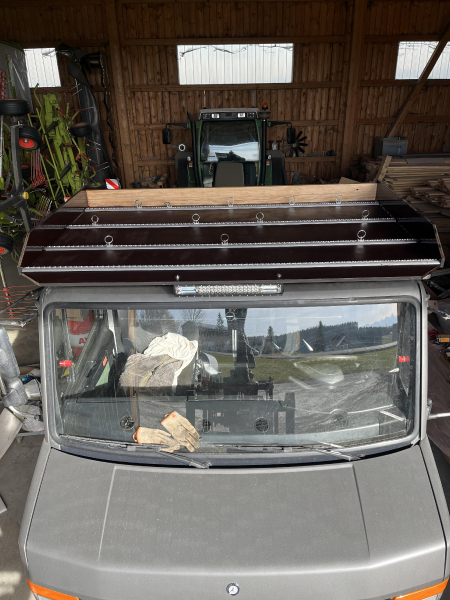

| Roof rack | Eigenbau, Siebdruckplatte verstärkt mit Holzlatten auf der unter und Airline auf der Oberseite . Befestigung und Gewichte anhand der Aufbaurichtlinie eingeteilt. |
| Storage boxes | In Planung, 3 Stück |
| Outside cooking facilities | Elektrisch in heckgarage |

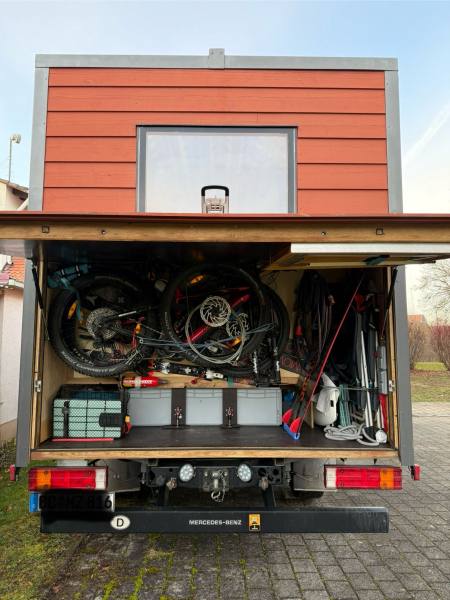

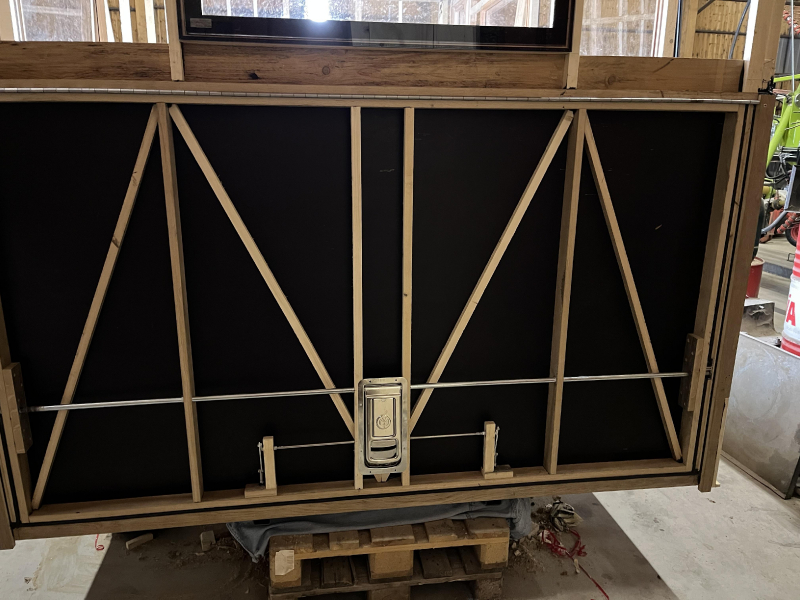

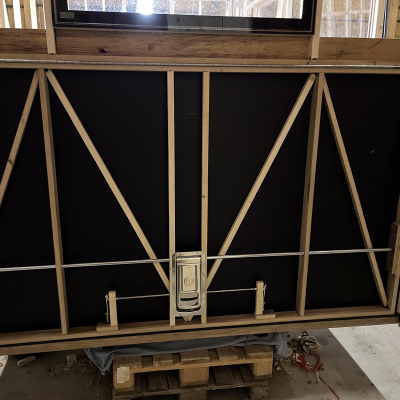

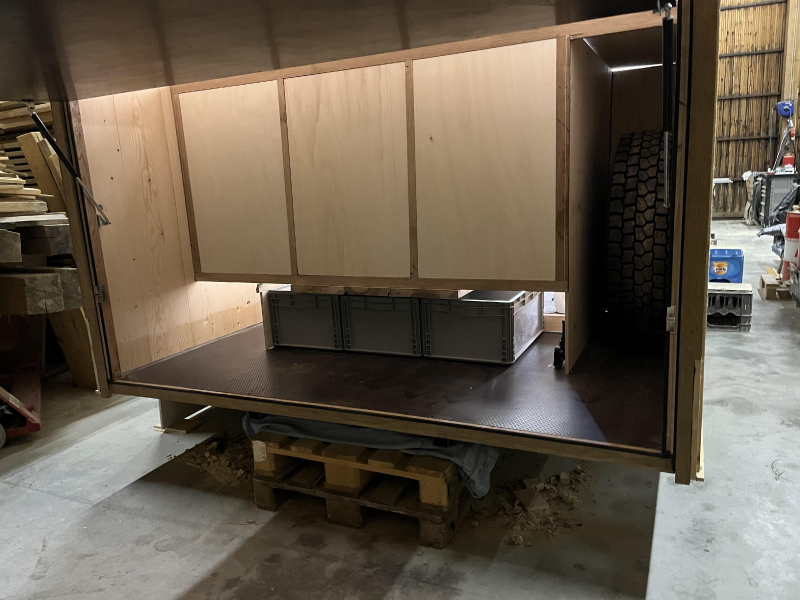

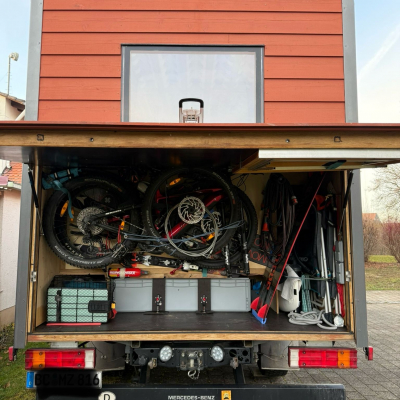

| Awning | Die Große Klappe im Heck ist Regendach und Markise, ausreichend für unsere Bedürfnisse. |
