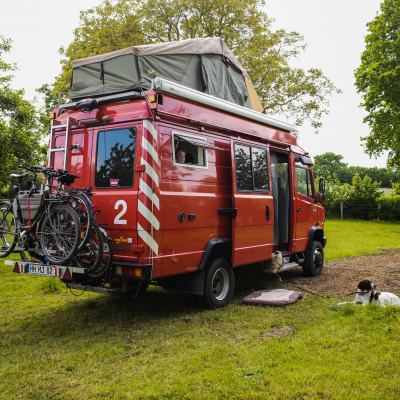

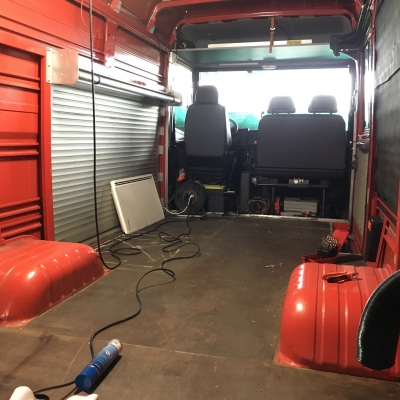

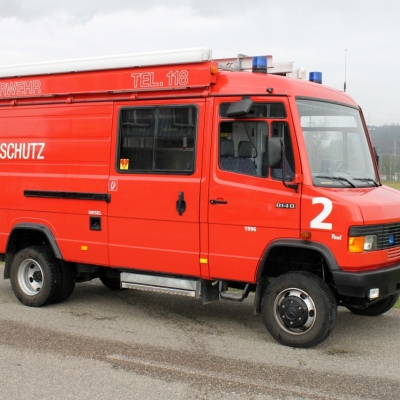

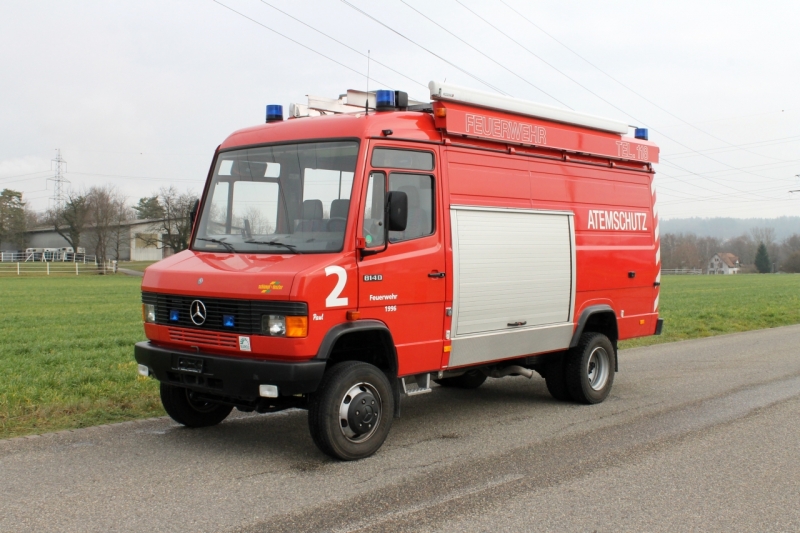

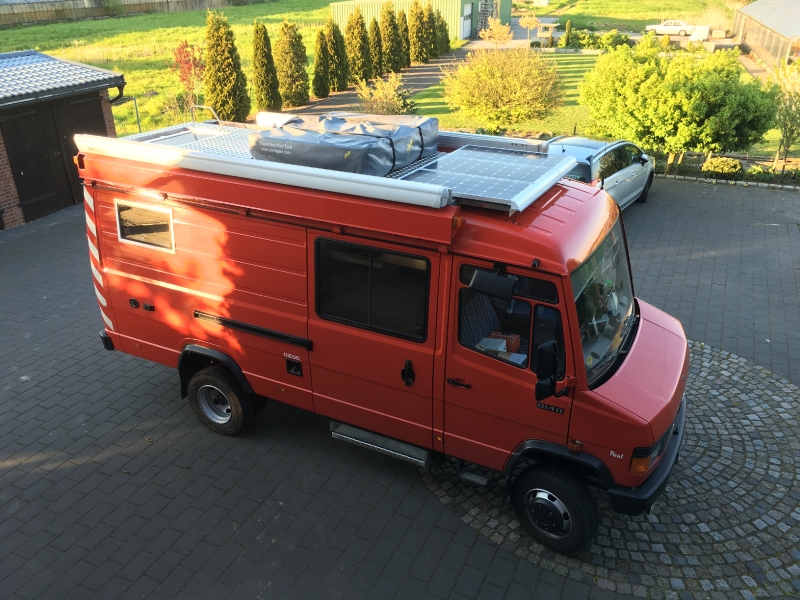

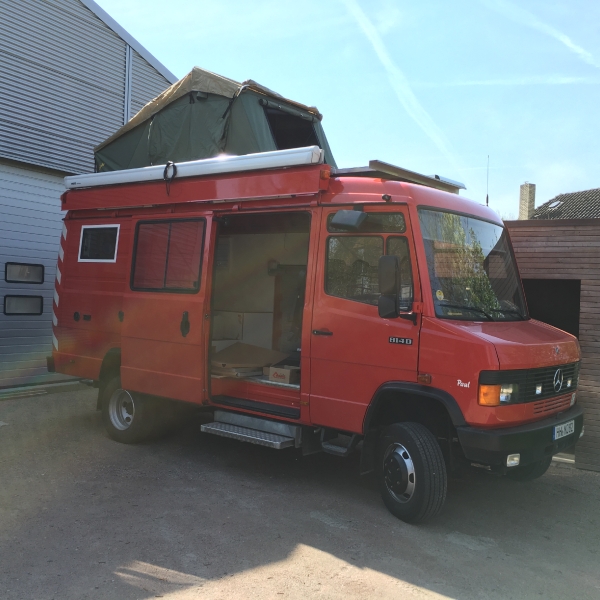

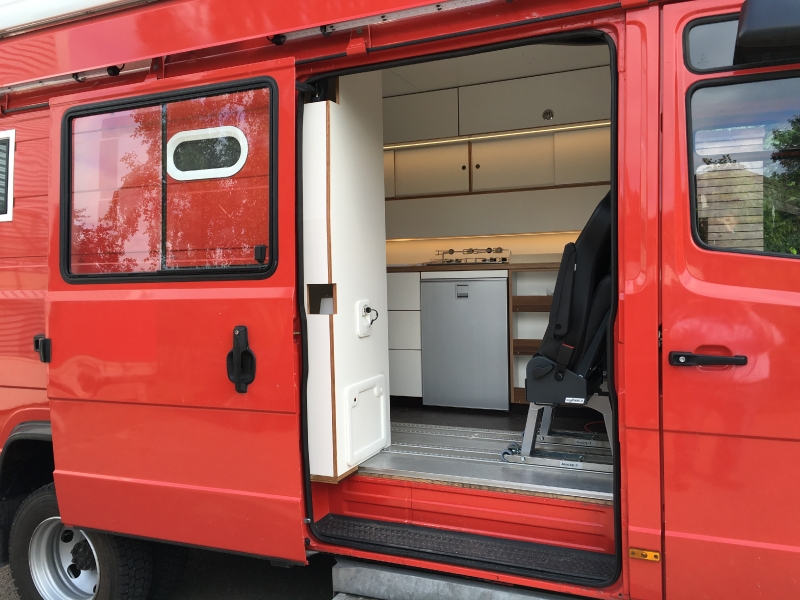

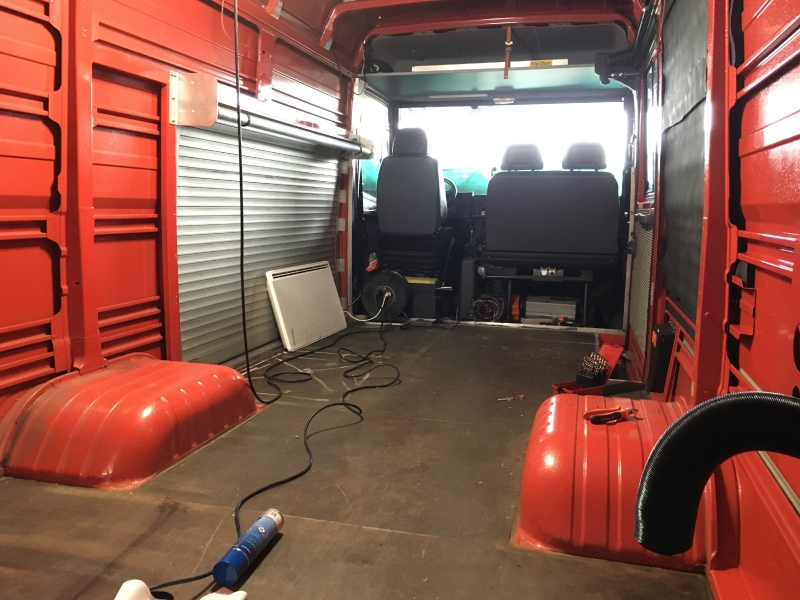

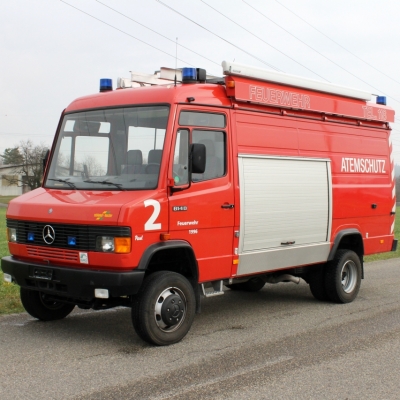

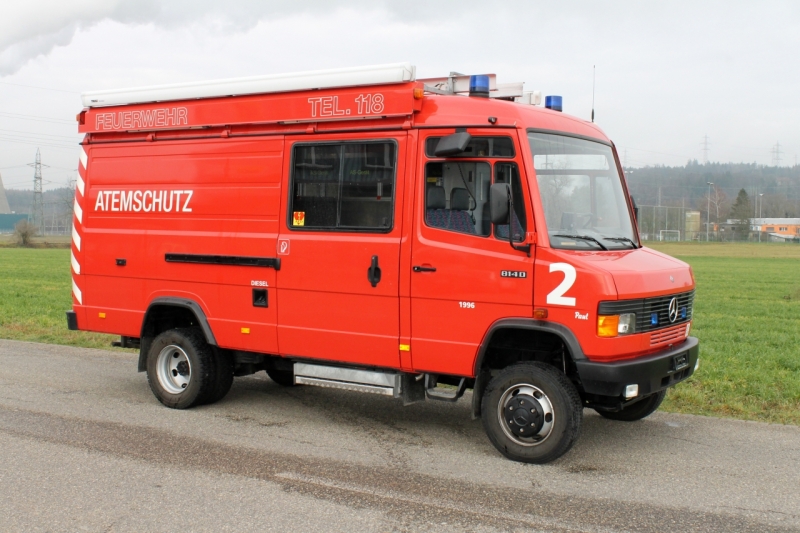

Umbau eines Atemschutzfahrzeugs der Schweizer Feuerwehr zu einem Camper für 2 Erwachsene und 2 Kinder. Es sollen Urlaubsreisen zwischen 2 und 3 Wochen in Nord- und Südeuropa gemacht werden können, das Wohnmobil soll eine Autonomiezeit von 1-2 Wochen haben. Den Innenausbau hat ein Freund von mir übernommen, alles was mit Technik zu tun hat mache ich selbst. Die Ausbauzeit beträgt 4 Monate, wir sind jetzt nach 2,5 Monaten ca. zu 70% fertig. In der Woche arbeitet mein Freund an dem fahrzeug und am Wochenende ich.

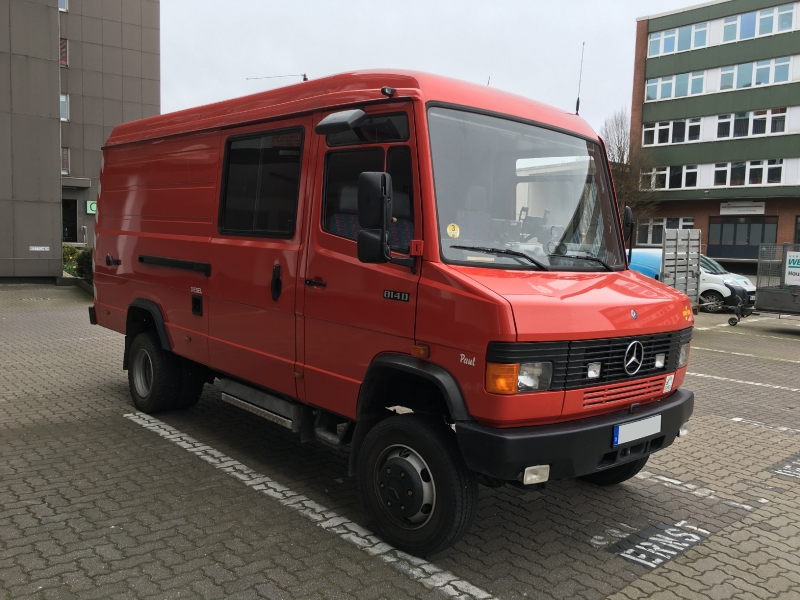

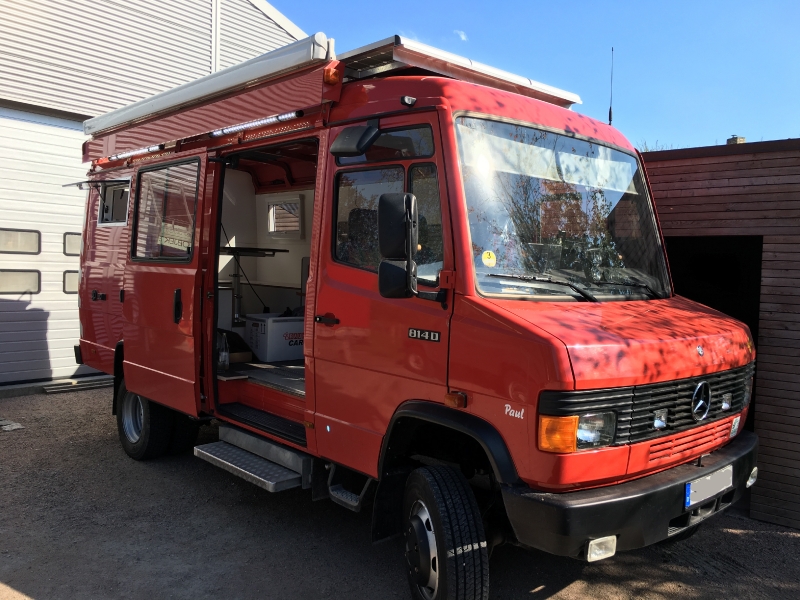

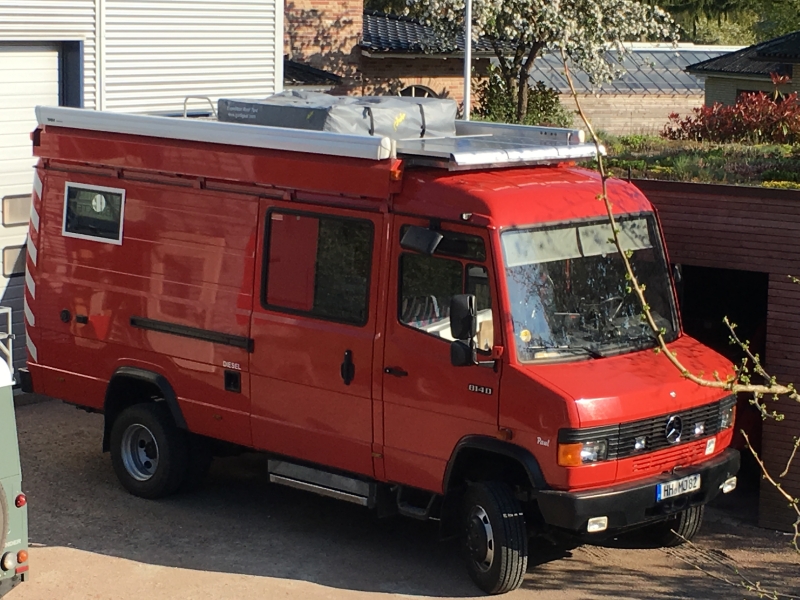

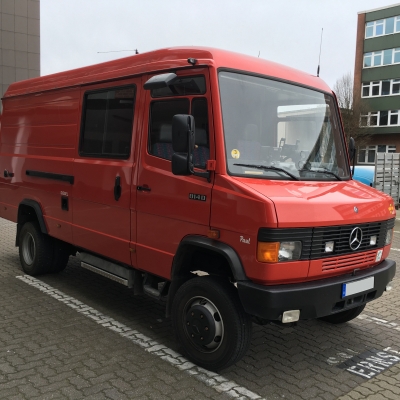

| Manufacturer and model | Kastenwagen Mercedes Vario 814DA - 4x4 Automatik |
|---|---|
| Name | Arne |
| Year of manufacture | 1995 |
| For sale? | no |
| Engine type | Diesel OM 904 LA / Euro 2 |
|---|---|
| Cubic capacity | 3970 ccm |
| Number of cylinders | 4 |
| Horsepower | 140 |
| Torque | 520 Nm |
| Other | |
| Höchstgeschwindigkeit 90 Km/h, Allison 4x2 Automatik, mit Untersetzung und 2x 100% Differenzialsperre, Hybridbremse Druckluft/Hydraulisch | |
| 4x2, 4x4, 6x6, 8x8 | 4 x 4 |
|---|---|
| Wheel base | 3600mm |

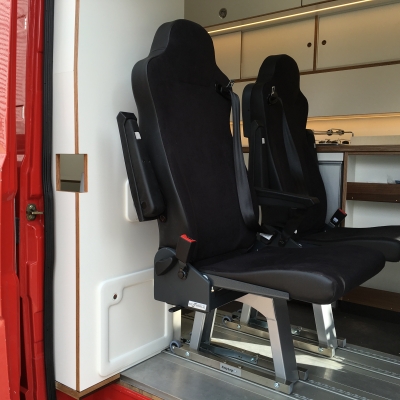

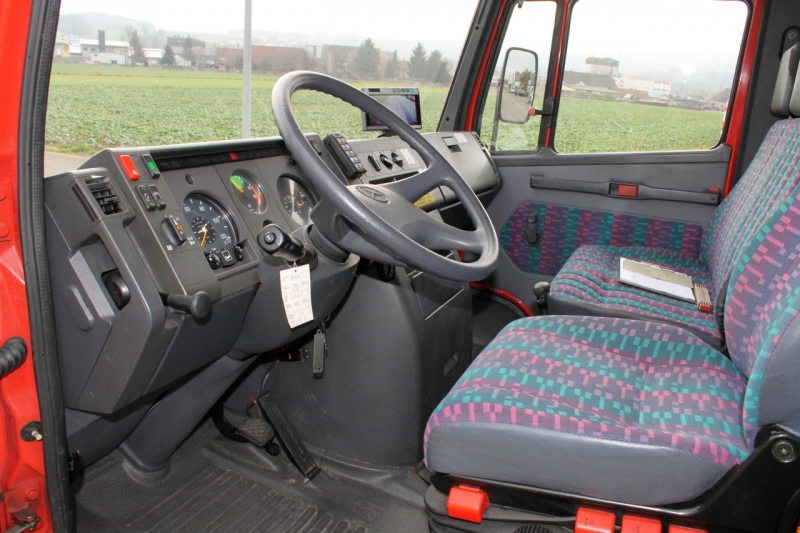

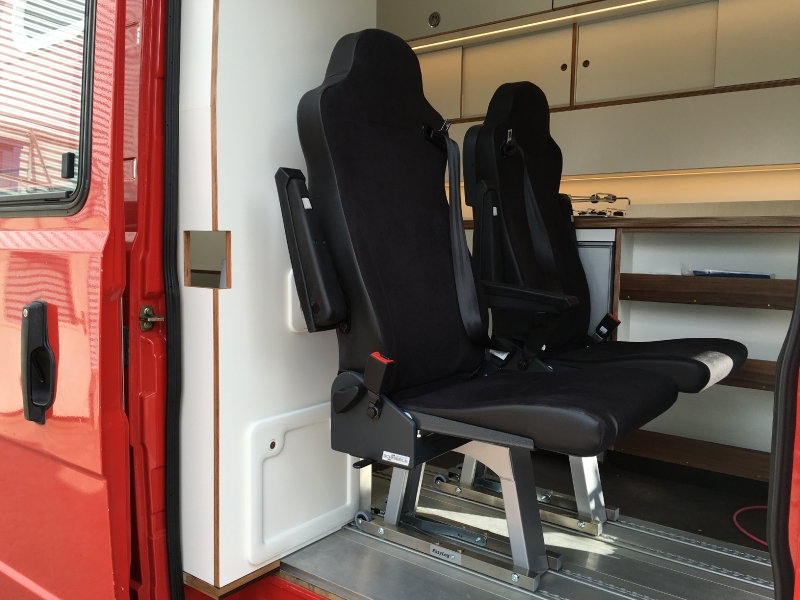

| Number of seats | 5 (Fahrersitz ISRI), Doppelsitzbank vorne + 2 Schnierle Zusatzsitze |
| Type of tyre | Ganzjahresreifen |
| Tank capacity | zur Zeit nur 70l (Feuerwehr!) |
| Diesel filter | yes |
| Other | |

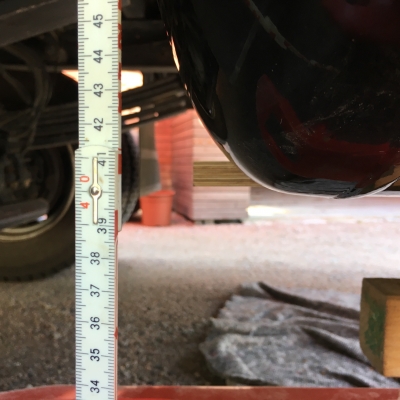

| das Fahrgestell ist deutlich höher gelegt | |
| Permanent or manually selectable 4-wheel drive | permanent |
| Diff locks | 2 x 100% (Vorne und hinten) |
| Manufacturer of the cabin | Kastenwage |
|---|---|
| Inner dimensions (LxWxH) | ca 2m x 4m |
| Outer dimensions (LxWxH) | - |
| Cabin material | Blech 2mm |
| Kind and thickness of insulation | 38-50mm Armaflex |
| Number of beds | 4-5 |

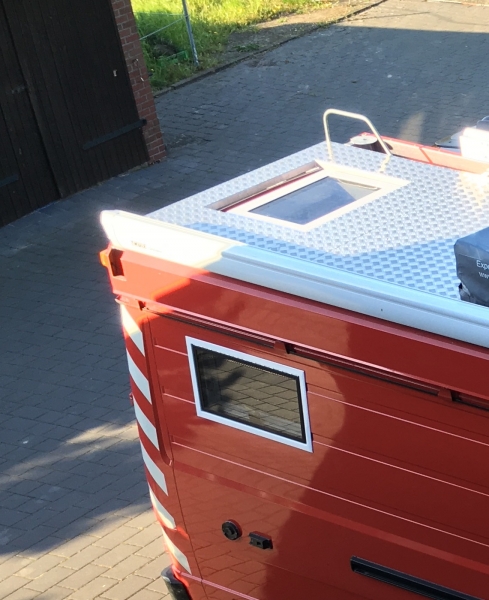

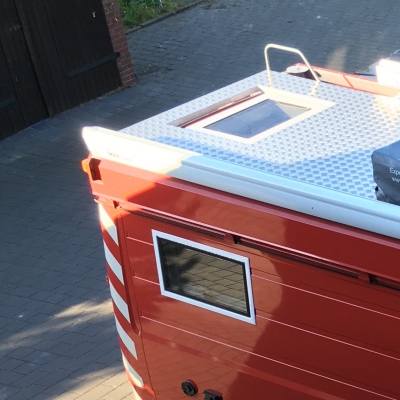

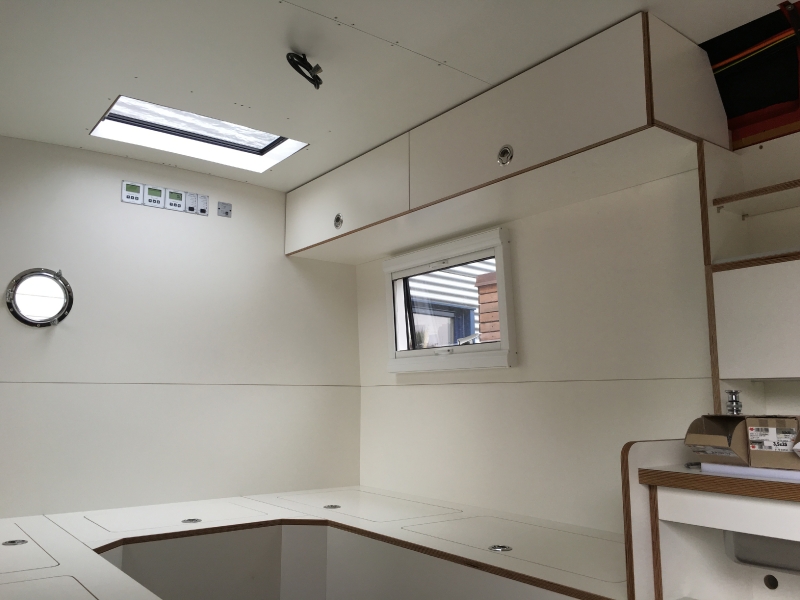

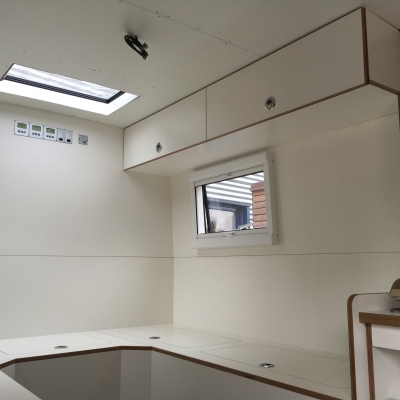

| Windows | 2 Fenster und eine Dachluke von Outbound Fenster in Echtglas |
| Other | |

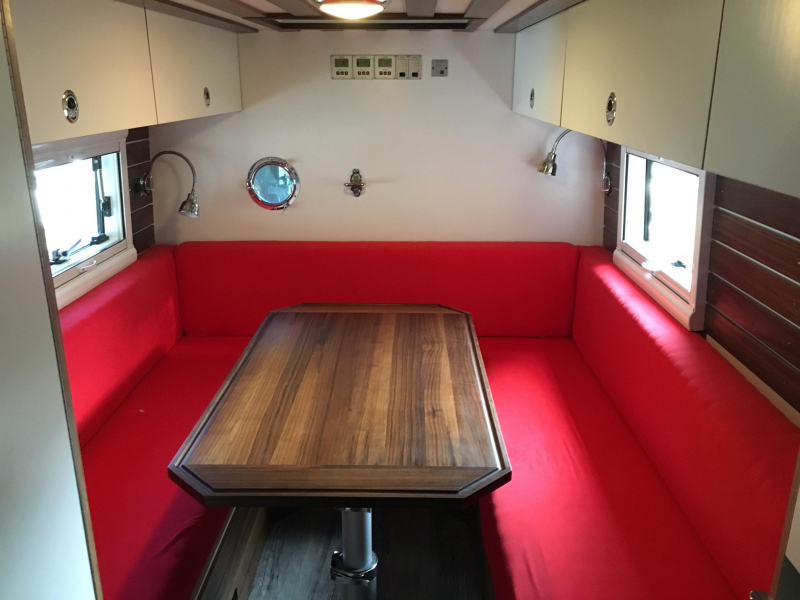

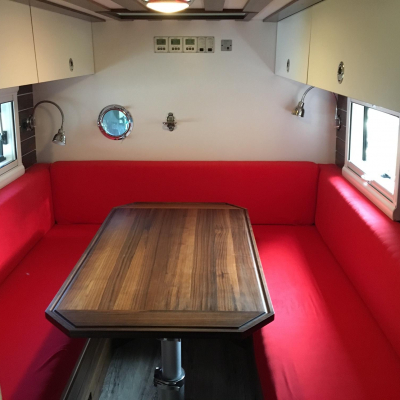

| 2 Schlafplätze im Fahrzeug und 2 Schlafplätze auf dem Dach (Gordigear Dachzelt für 2 Personen). Bei Sturm gehen auch 2 Erwachsene und 2 Kinder im Innneraum. Einstieg ins Zelt von innen durch die Dachluke. | |
| Explanation of floor plan | |
|---|---|
| kommt.... |

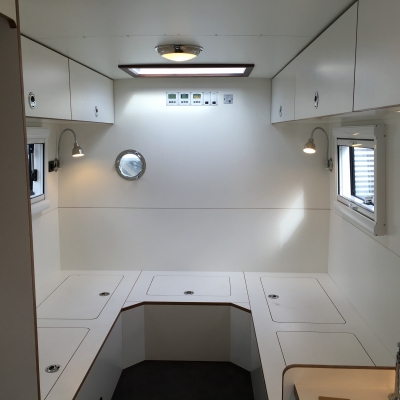

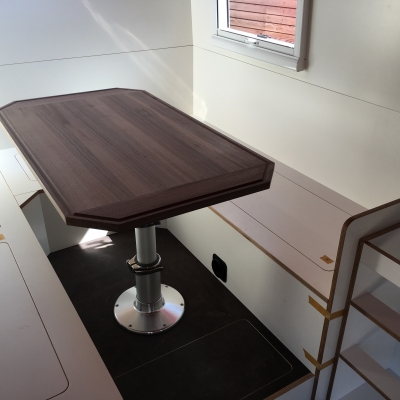

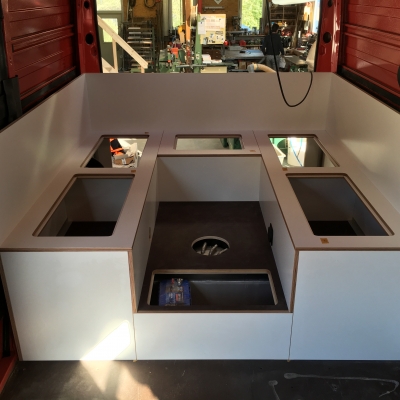

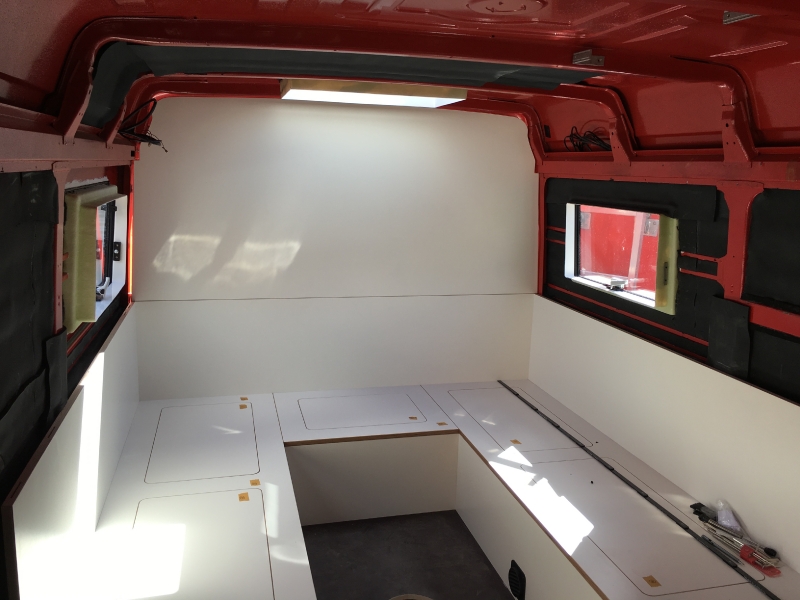

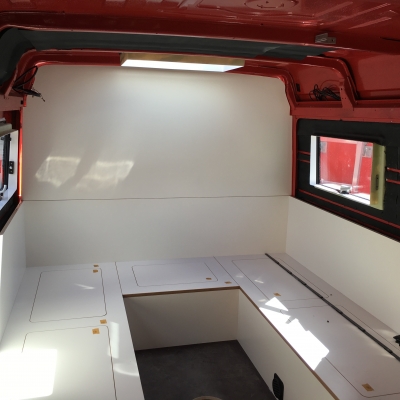

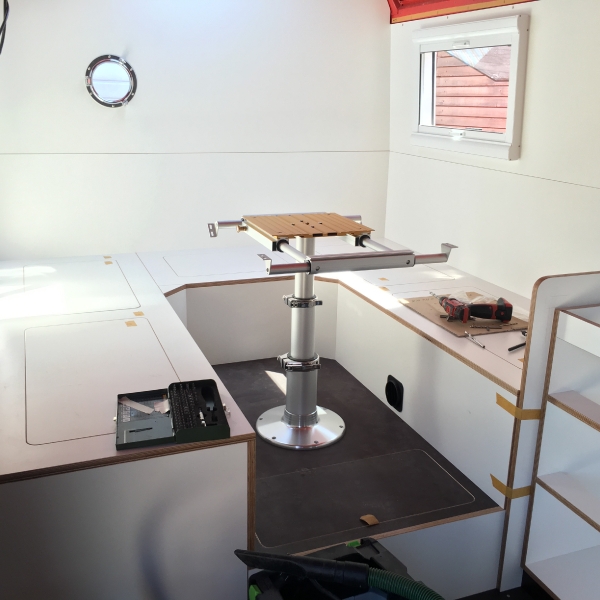

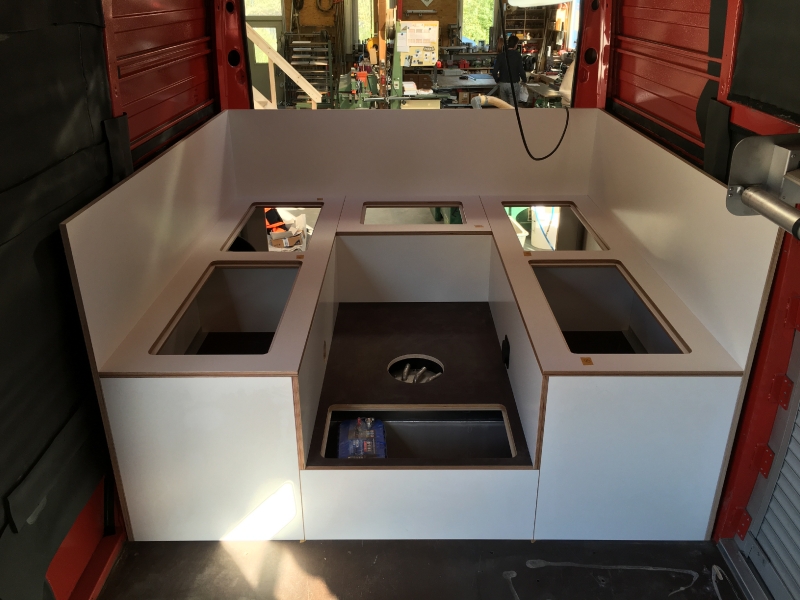

| Material of furniture | 18mm Multiplex |
|---|---|
| Other | |

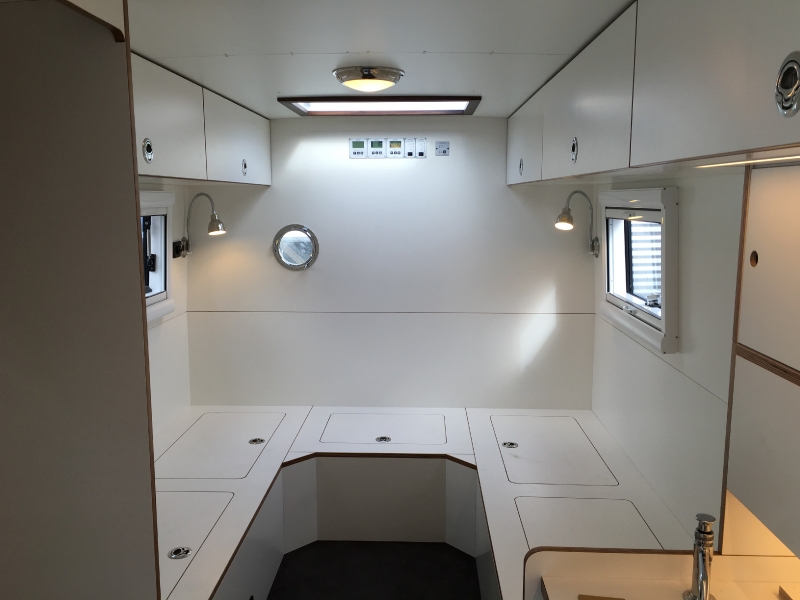

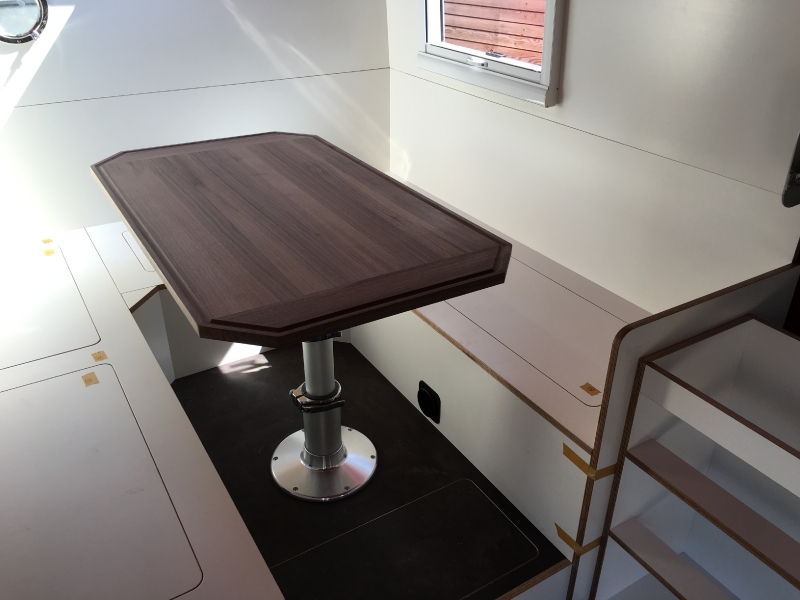

| Das Holz ist schon weiß beschichtet, teilweise werden die Wände noch mit Nußbaumstreifen verkleidet... Bilder folgen wenn fertig! | |
| Cooking stove | 2 x Kocher und ein Gasgrill |
|---|---|

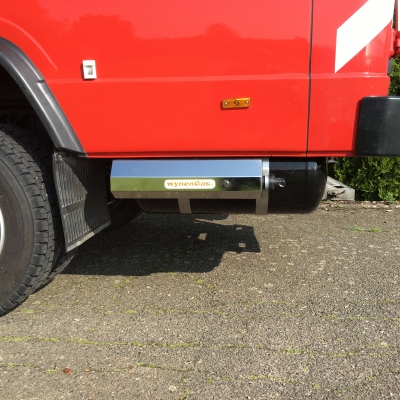

| Gas installation | Unterflurgastank mit Fernbetankungsanschluß |
| Other | |

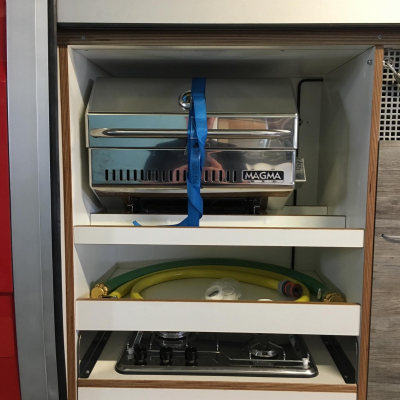

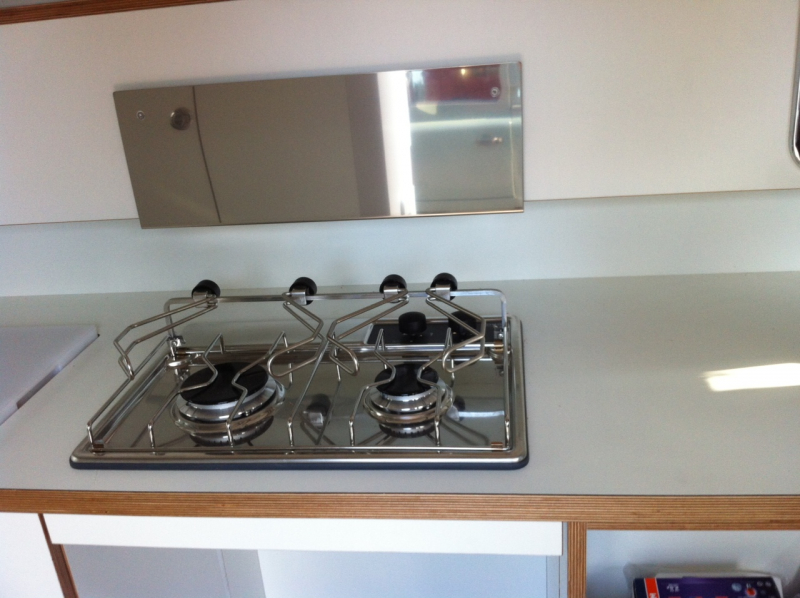

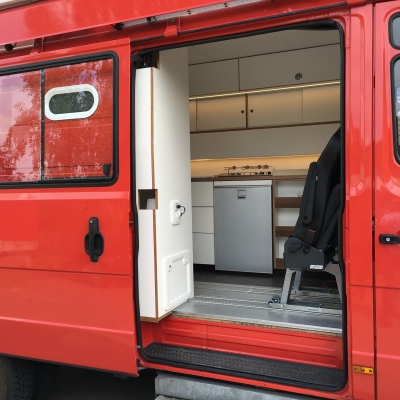

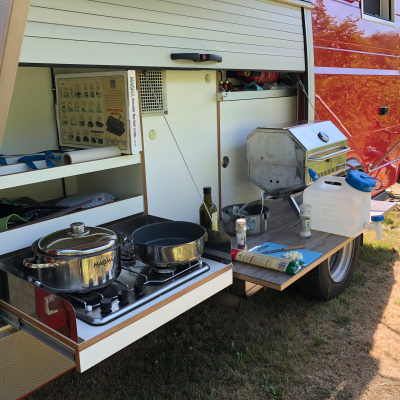

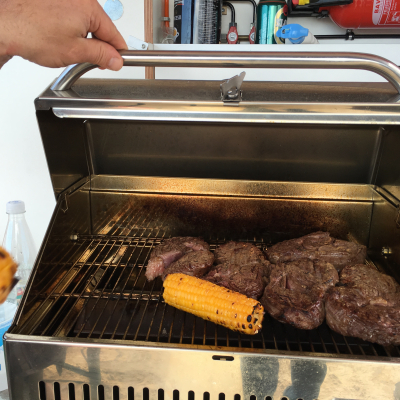

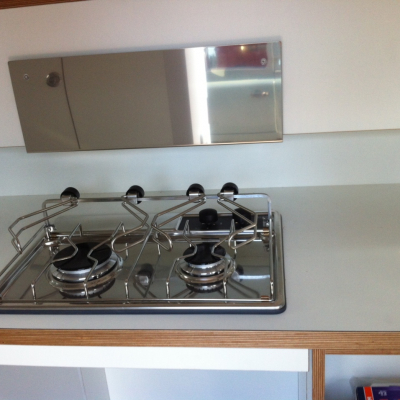

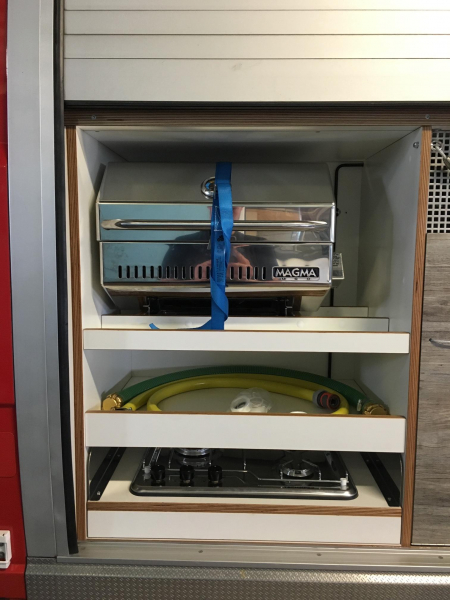

| 1 x 2 flammiger Kocher im Innenbereich, 1 x 3flammiger Kocher in der Außenküche und ein Magma Catalyna Gasgrill in der Außenküche... jetzt Fertig! | |
| Manufacturer and type of fridge / cooler | Webasto Isotherm Cruise EL 130, Isotherm Smart Engery Control |
|---|---|
| Other | |
|
eigentlich wollte ich einen Dometic, der war aber nicht lieferbar, nach 10 Wochen musste ich mich umentscheiden...): Kompressorkühlschrank Versorgung über 12V | |

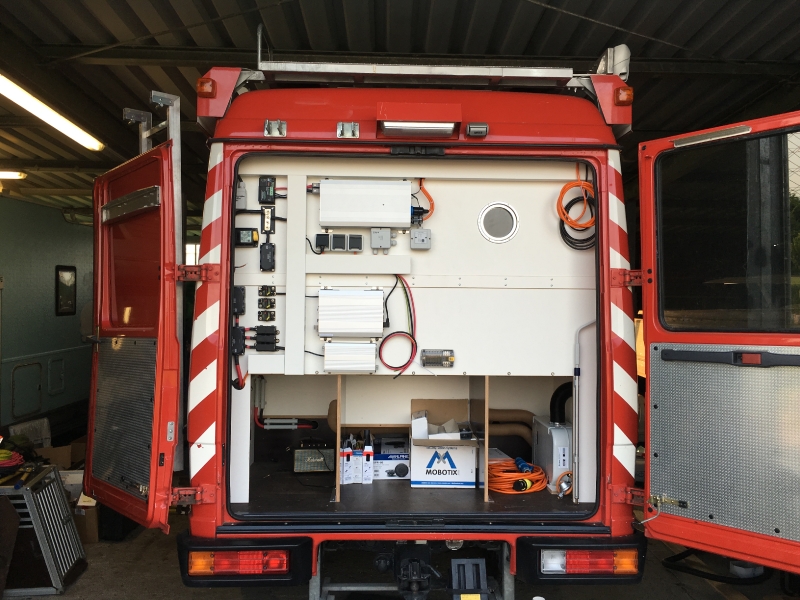

| Voltage in the chassis | 24V |
|---|---|
| Voltage in the cabin | 12V |
| Charging converter 24V-12V | Votronic VCC2412-45 IUoU |
| 110V / 230V in the cabin? | yes |
| Inverter | Votronic SMI 1500 ST-NVS |
| Capacity of batteries in the cabin | 300Ah |
|---|---|

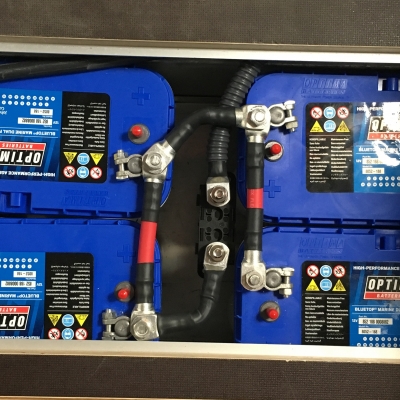

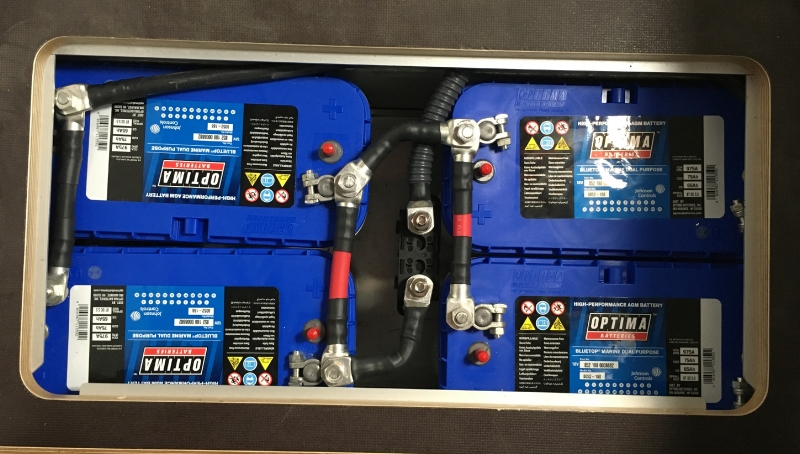

| Battery type | 4 x AGM OPTIMA® BlueTop DC 5,5 |
| Battery charger for cabin batteries | Votronic PB 1280 SMT 2B |
| Battery management | Votronic Batteriecomputer |
| Other | |

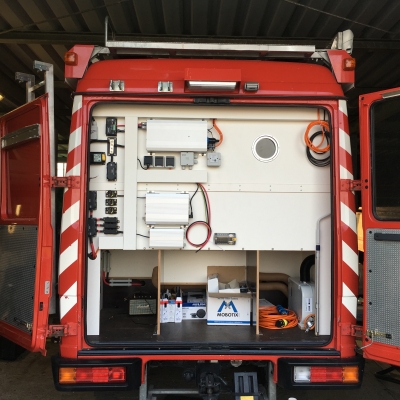

| Die Batterien und der Wassertank liegen genau über der Hinterachse in der Mitte des Fahrzeugs | |

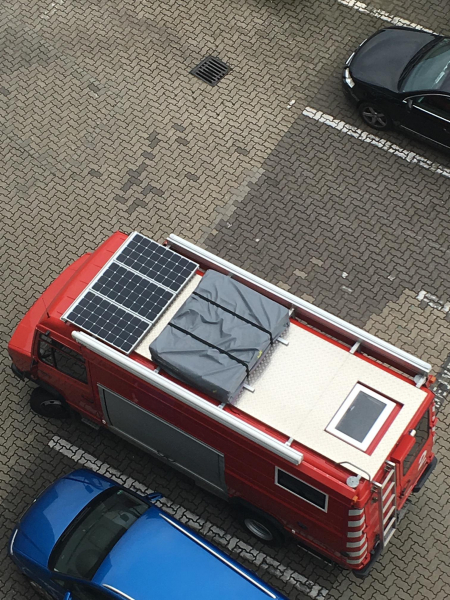

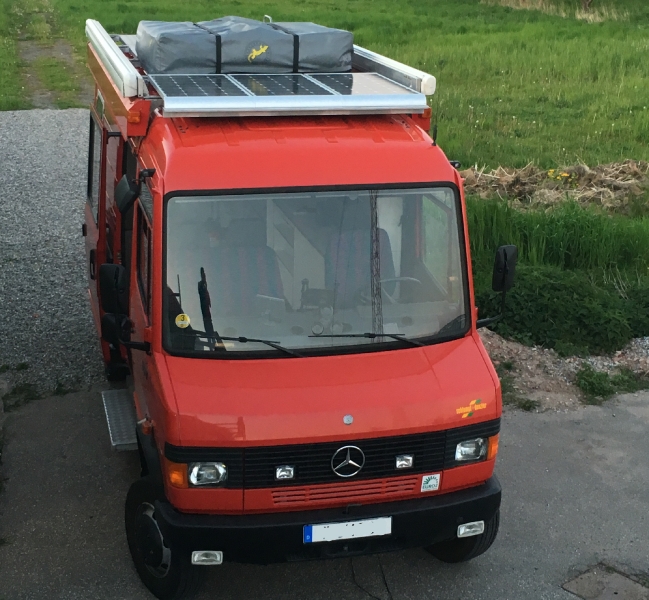

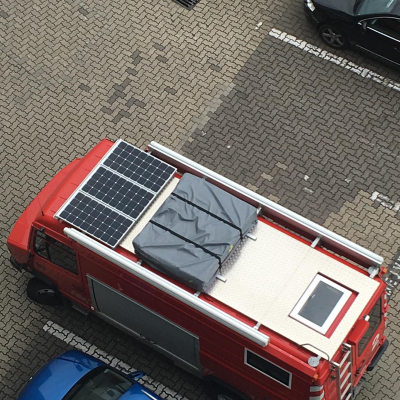

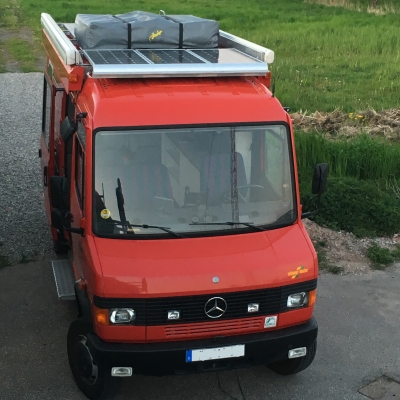

| Solar capacity | 300 Watt (3 x100W Panels) WS 100 SPW |
|---|---|
| Solar controller | Votronic Solar-Regler MPP 430 Duo Dig. 50 - 430Wp, 26A |
| Fuel cell | no |

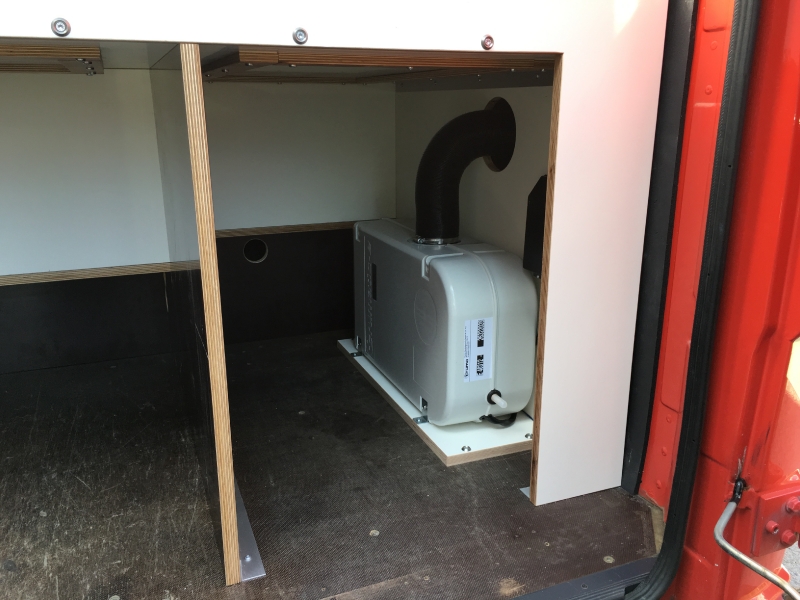

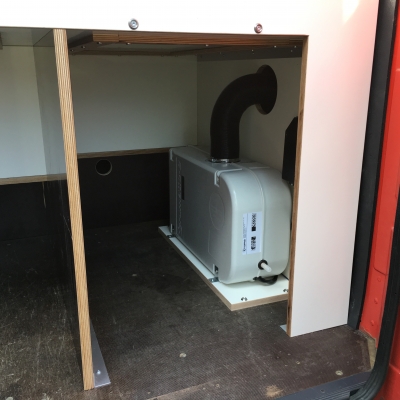

| Manufacturer and type of heating system | Truma Gas Heizung E 4000 mit Wandkamin |
|---|---|
| Warm water processing | wird in der Zukunft umgesetzt |
| Cab heating | Webasto Standheizung Diesel 4KW |
| Explanation of gas system | |
|---|---|
|

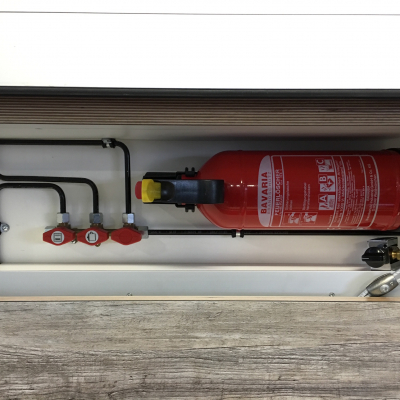

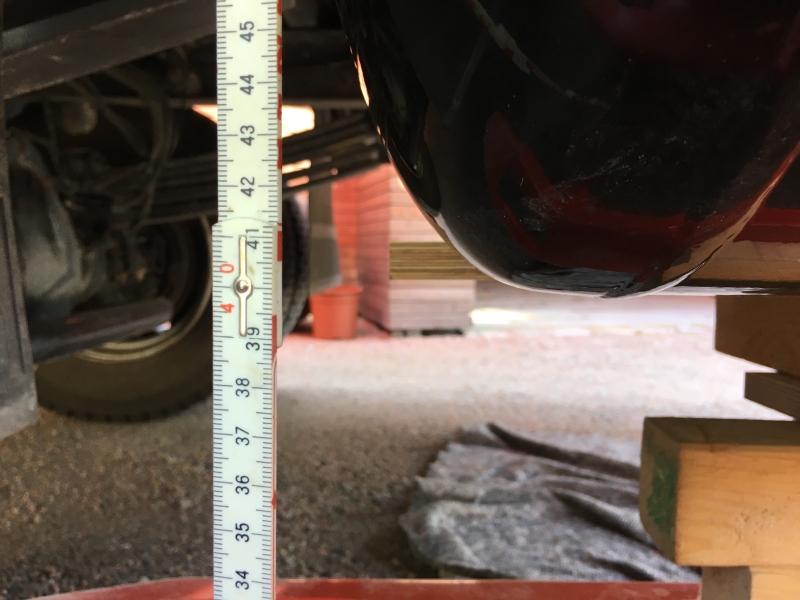

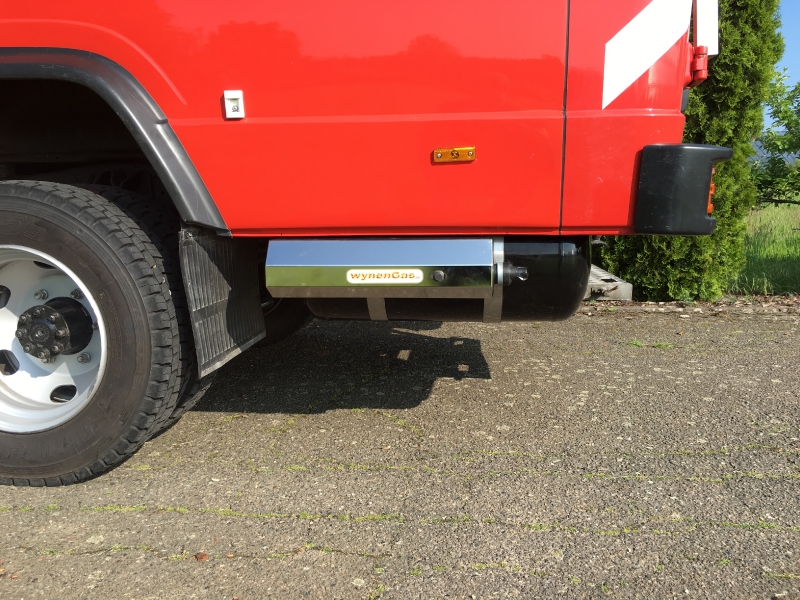

Unterflurtank mit 70 Liter, Fernbetankung, Inline gasfilter, Regleranlage VW Gas wird nur zum Kochen und Heizen genutzt |
| water flow | ? |
|---|---|
| Water filtration system | in Planung |
| Capacity of fresh water tank(s) | 100l |
| Capacity of waste water tank(s) | 70l |
| Manufacturer and type of toilet | Thetford Cassettentoilette C262 CWE mit integrierten Frischwasser- und Fäkaltank |
|---|---|
| Capacity of black water tank | 17,5 Liter Fäkal, 8 Liter Frisch |
| Rear carrier | geplant für 2017 |
|---|---|

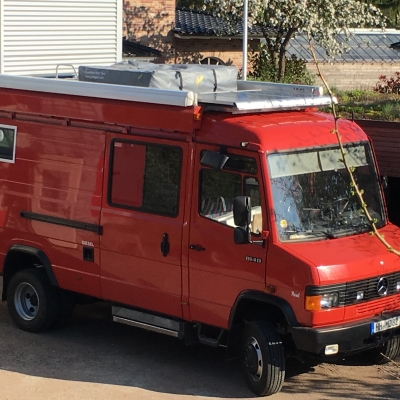

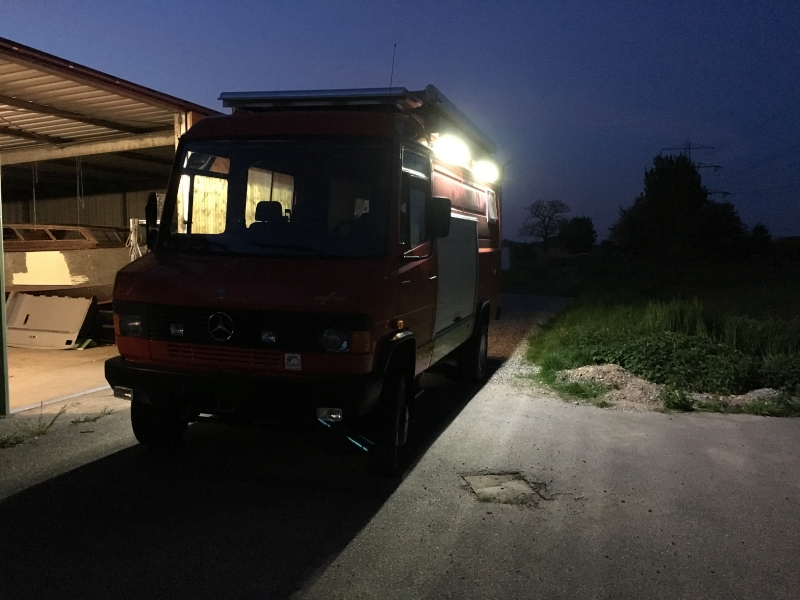

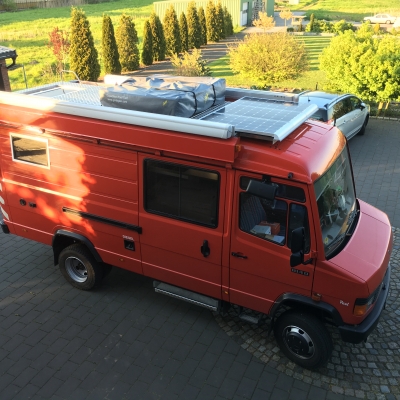

| Roof rack | Dachgepäckträger mit Platform Heckleiter, Beleuchtung und Dachzelt |
| Storage boxes | - |

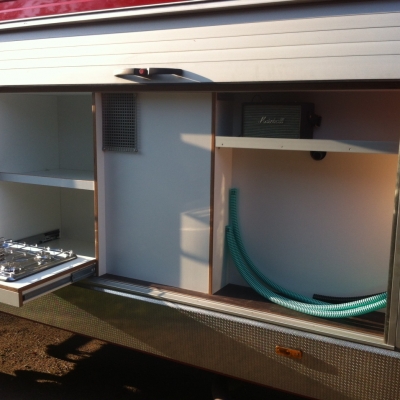

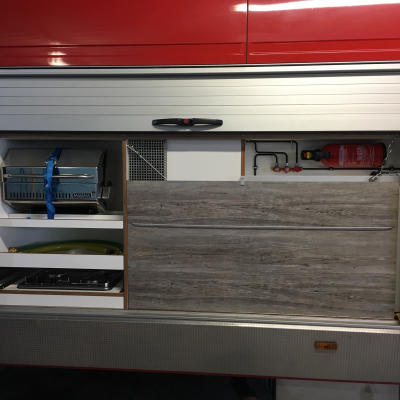

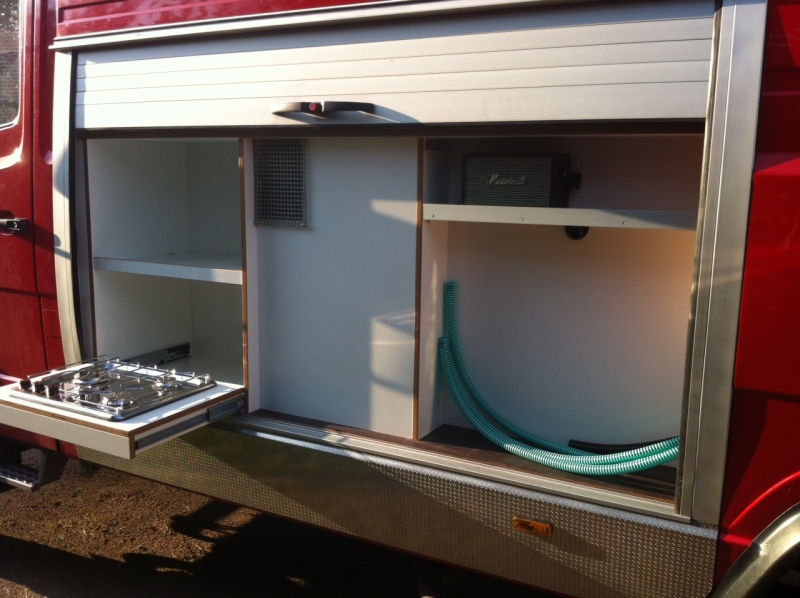

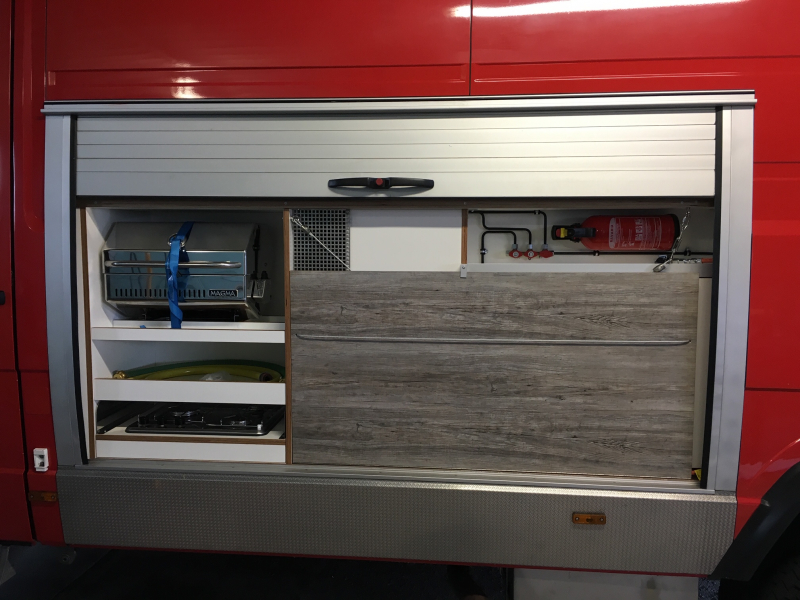

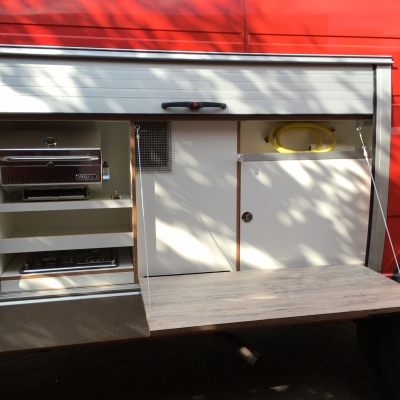

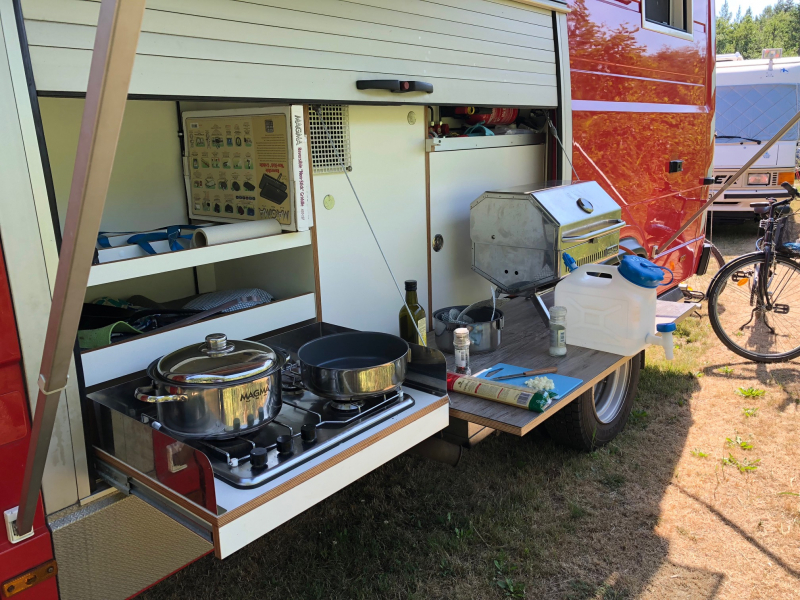

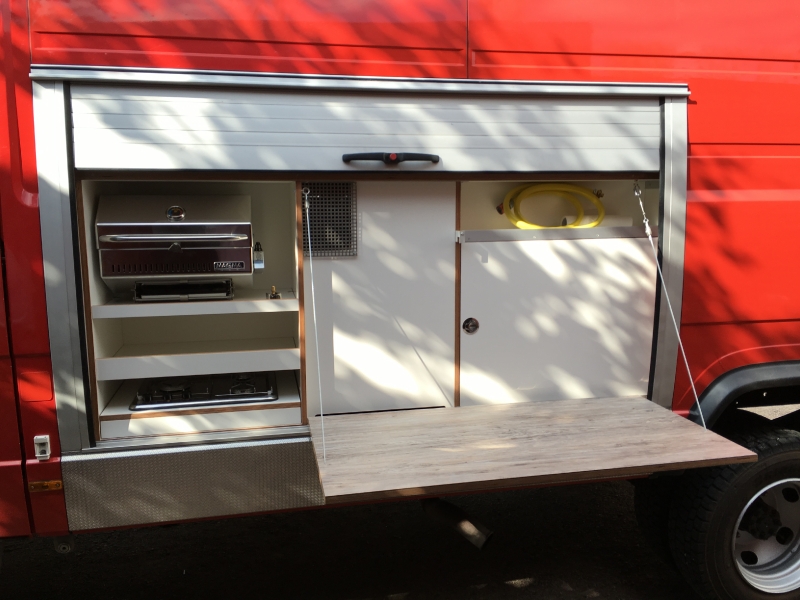

| Outside cooking facilities | 3 flammiger Kocher Gas + Gasgrill und ausklappbarer Arbeitsplatte (Noch nicht fertig) |

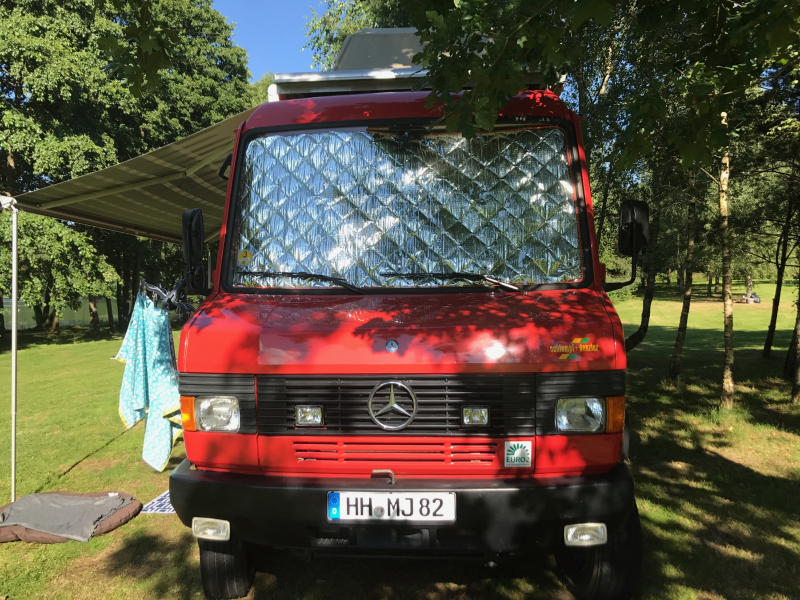

| Awning | 2 x Thule Omnistor mechanisch |
| Other | |
|

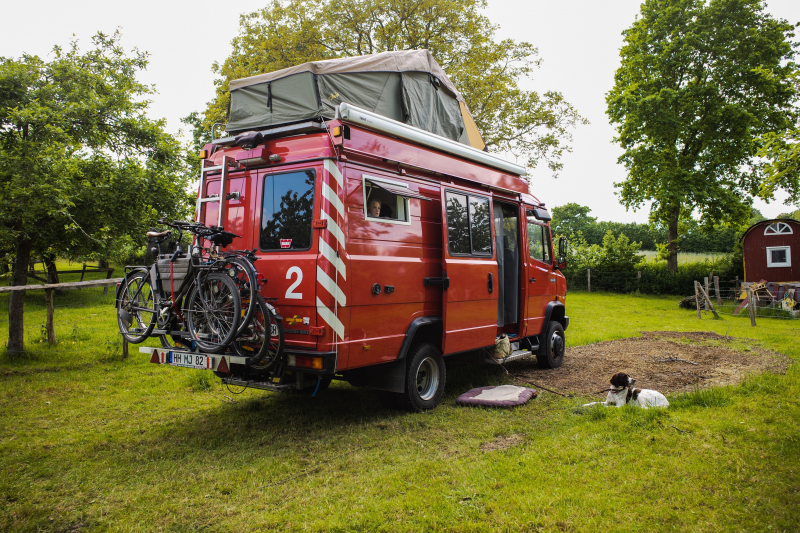

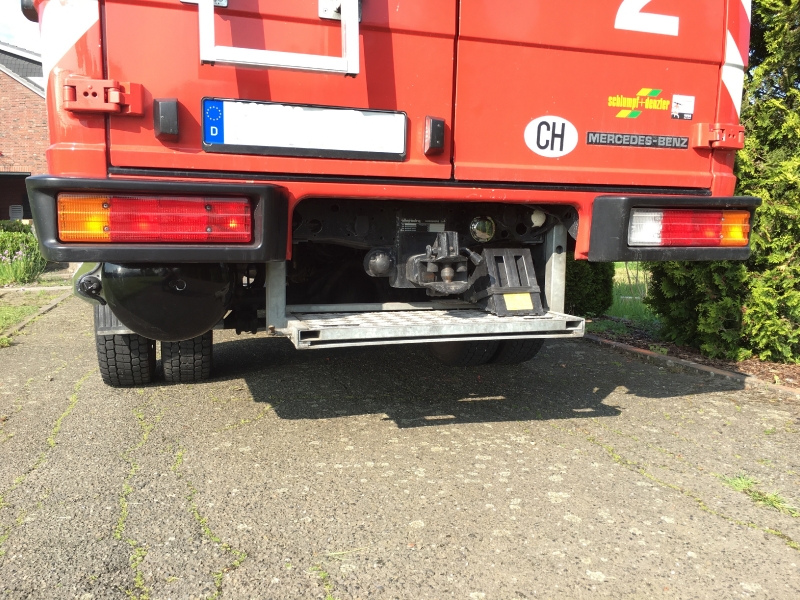

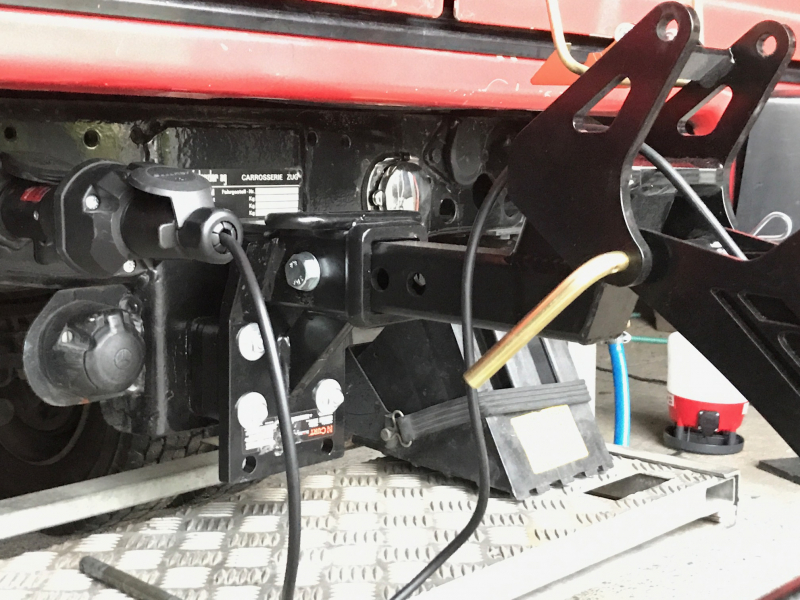

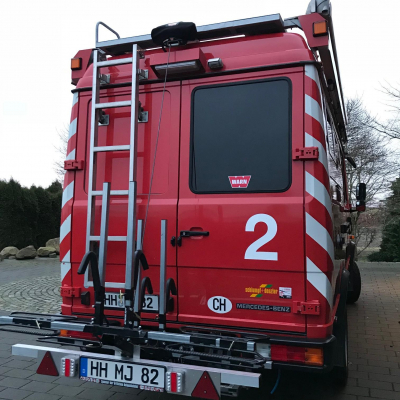

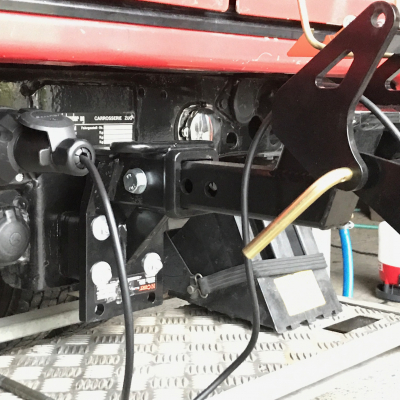

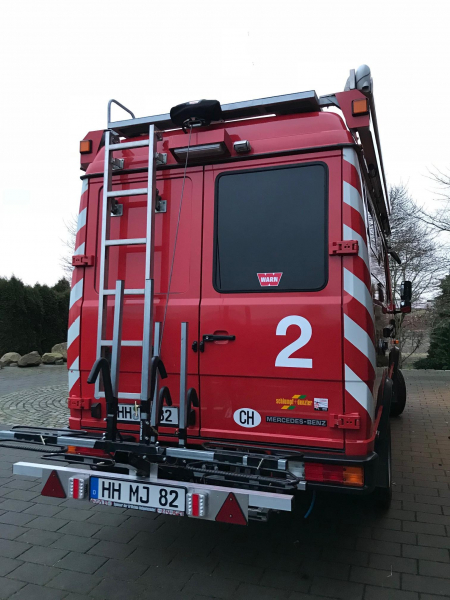

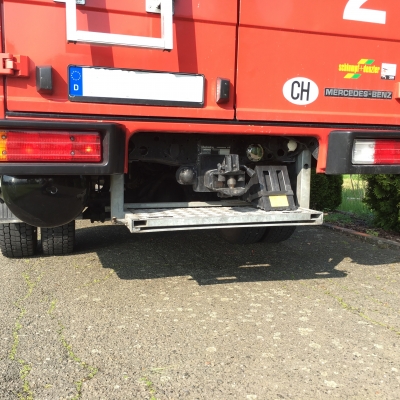

In Planung ist noch ISI Bicycle Carrier, aber dafür muß noch was an der Anhängerkupplung umgebaut werden Jetzt fertig ISI Fahrradträger mit Seilwinde für 4 Fahrräder | |
